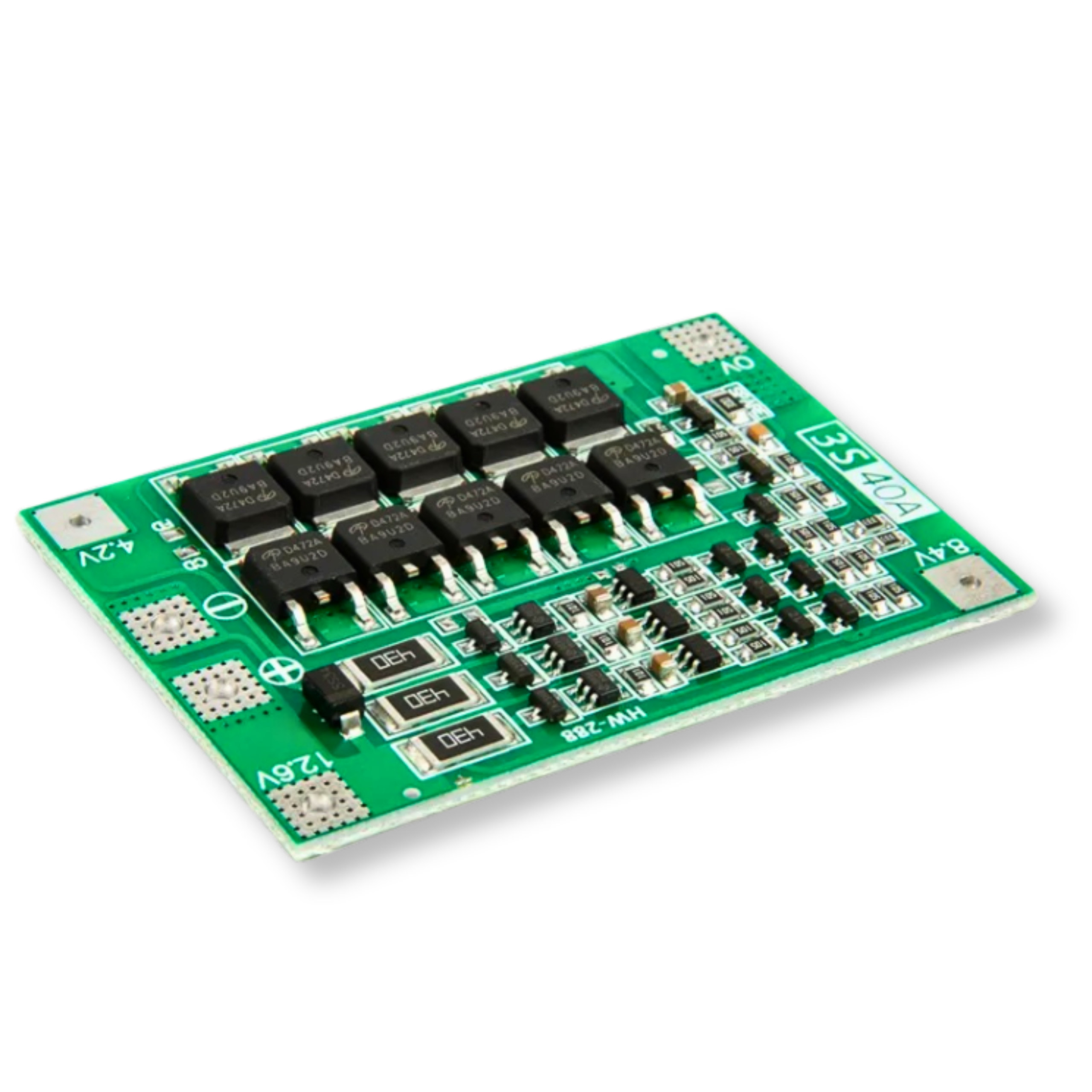

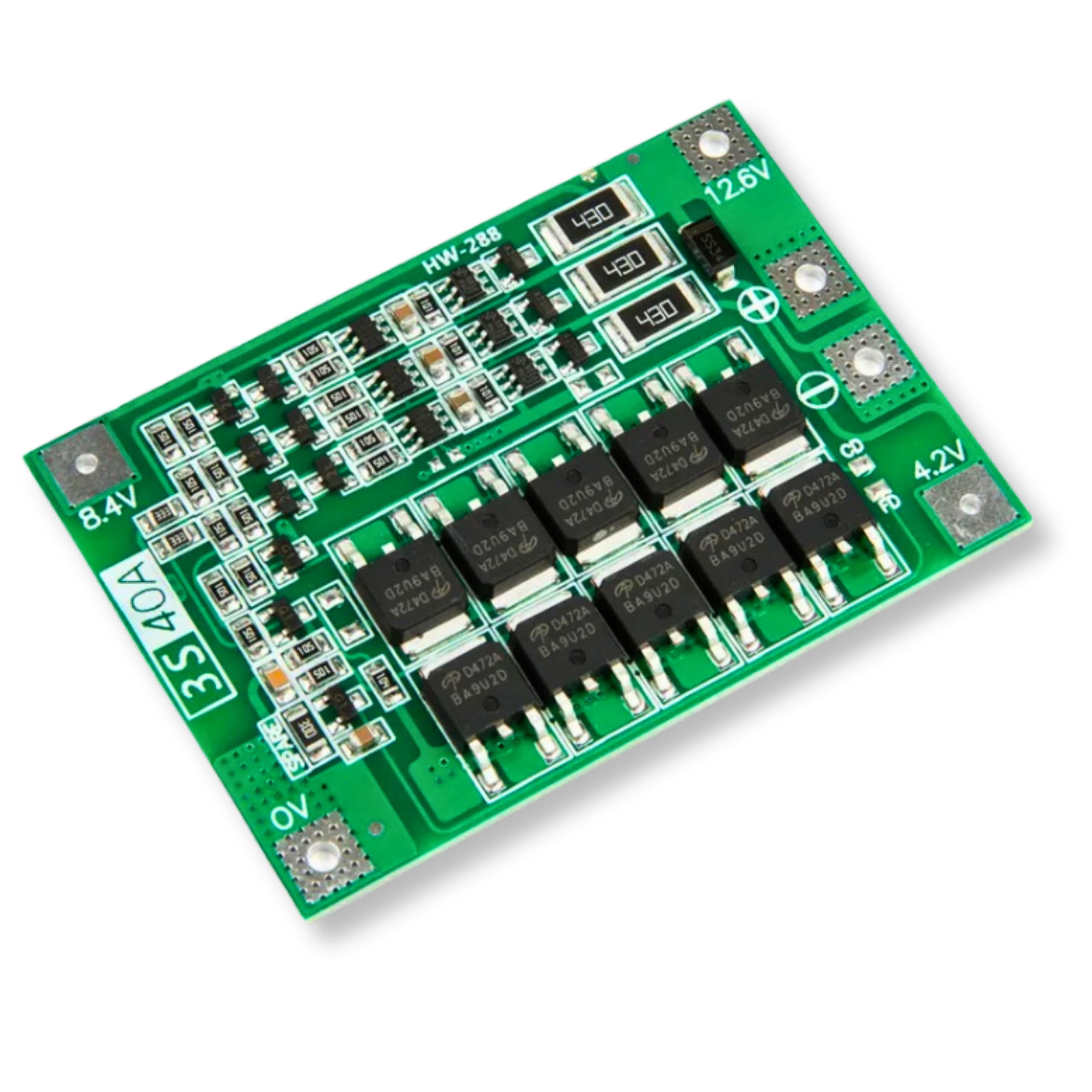

Balanser BMS 3S 40A - 12.6V Ładowarka ogniw Li-Ion 18650 z zabezpieczeniem

BMS 3S z funkcją balansowania - Zabezpieczenie pakietu akumulatorów 12.6V

Ten układ BMS (Battery Management System) został zaprojektowany do ochrony pakietów akumulatorów litowo-jonowych/litowo-polimerowych składających się z 3 cel szeregowo połączonych (3S). Zapewnia bezpieczne użytkowanie pakietu, chroniąc go przed zwarciami, zbyt wysokim i zbyt niskim napięciem. Funkcja balansowania dba o równomierne ładowanie i rozładowywanie poszczególnych ogniw, co wydłuża żywotność całego pakietu.

Specyfikacja techniczna:

• Napięcie ładowania: 12.6V
• Maksymalny prąd ładowania: 20A
• Maksymalny ciągły prąd rozładowania: 40A
• Zabezpieczenie przed zwarciem: 45 ± 5A
• Napięcie zabezpieczenia przed przeładowaniem (na celę): 4.28 ± 0.05 V
• Napięcie zabezpieczenia przed rozładowaniem (na celę): 2.55 ± 0.08V
• Funkcja balansowania: Tak
• Wymiary: 56x45x2.6mm

Przykładowe zastosowania:

• Budowa pakietów akumulatorów do elektronarzędzi
• Zasilanie modeli RC i innych urządzeń
• Zabezpieczenie akumulatorów w systemach zasilania awaryjnego (UPS)

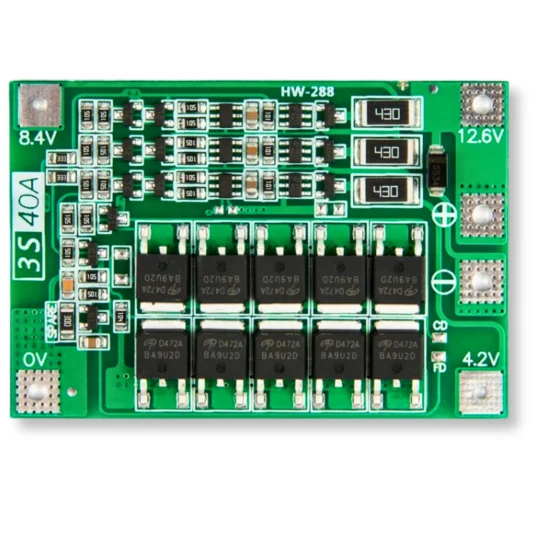

Podłączenie:

• B-: Minus celi/akumulatora 1
• B1: Plus celi/akumulatora 1, minus celi/akumulatora 2
• B2: Plus celi/akumulatora 2, minus celi/akumulatora 3
• B+: Plus celi/akumulatora 3
• P+: Plus wyjścia pakietu akumulatorów
• P-: Minus wyjścia pakietu akumulatorów
