Balanser BMS 4S 30A - 16.8V Ładowarka ogniw Li-Ion 18650 z zabezpieczeniem

Ochrona i Balansowanie Baterii BMS 4S 30A

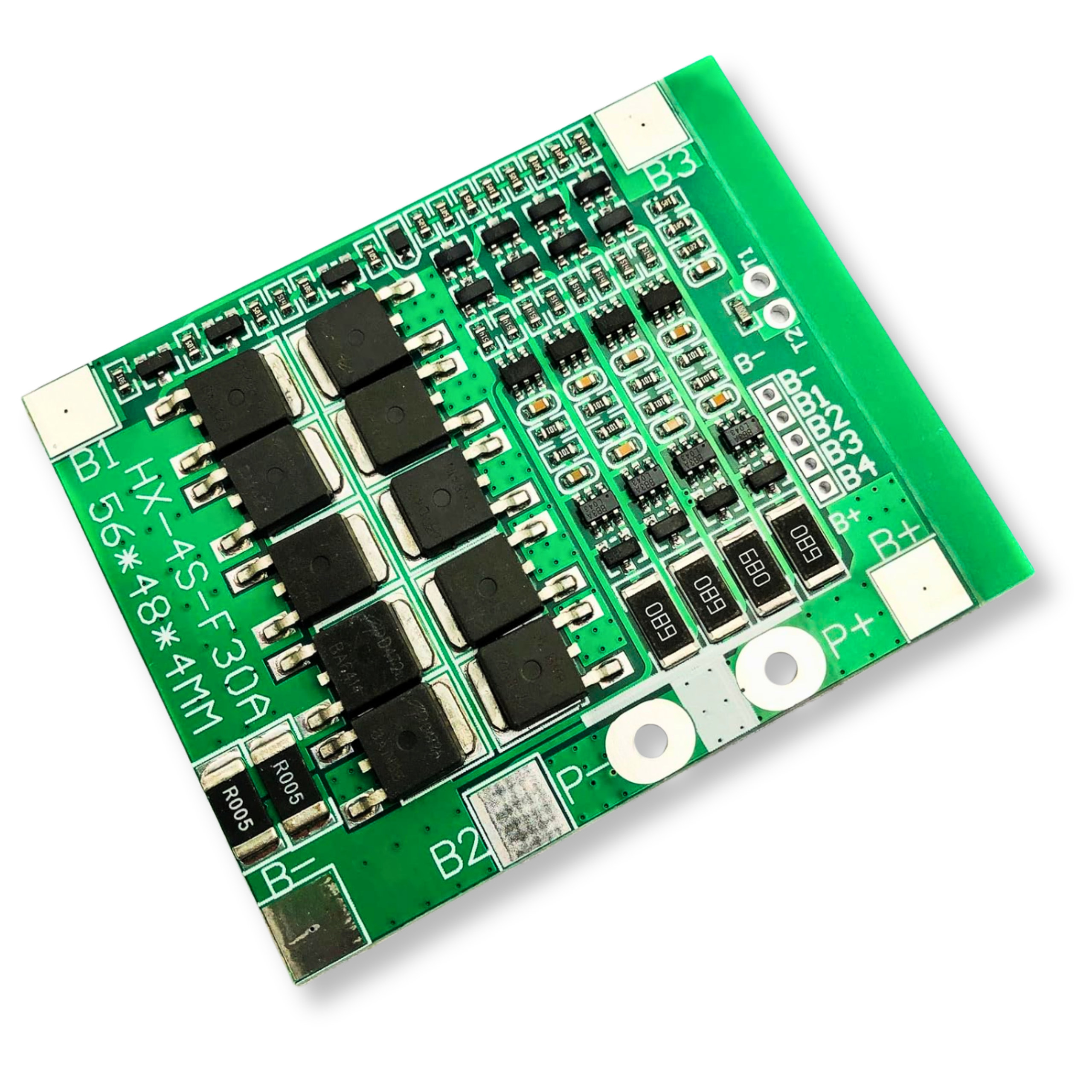

Moduł BMS (Battery Management System) 4S 30A został zaprojektowany do kompleksowego zarządzania procesem ładowania i rozładowywania pakietów baterii litowo-jonowych 3.7V, składających się z czterech ogniw (na przykład popularnych 18650). Urządzenie zapewnia równomierne ładowanie każdego ogniwa, nawet w przypadku niewielkich różnic w ich parametrach, co znacząco wydłuża żywotność całego pakietu. Moduł skutecznie chroni przed zwarciami, nadmiernym prądem oraz niebezpiecznym napięciem, gwarantując najwyższe bezpieczeństwo użytkowania.

Kluczowe cechy techniczne

• Napięcie ładowania: 16.8V
• Maksymalny prąd ładowania: 20A
• Maksymalny ciągły prąd rozładowania: 30A
• Zabezpieczenie przeciwzwarciowe: 75 ± 5A
• Napięcie ochrony przed przeładowaniem (na ogniwo): 4.25 ± 0.05V
• Napięcie ochrony przed nadmiernym rozładowaniem (na ogniwo): 2.55 ± 0.08V
• Funkcja balansowania: Tak
• Wymiary: 56x45x8mm

Przykładowe zastosowania

• Budowa wydajnych power banków o dużej pojemności
• Zasilanie elektronarzędzi wymagających wysokiego prądu
• Niezawodne systemy oświetlenia awaryjnego
• Konstrukcja własnych pakietów zasilających do robotyki i modeli RC
• Zasilanie przenośnego sprzętu pomiarowego i audio

Korzyści z zastosowania modułu

• Znaczne wydłużenie żywotności ogniw dzięki precyzyjnej funkcji balansowania
• Wysoki poziom bezpieczeństwa dzięki wbudowanym zabezpieczeniom nadprądowym i przeciwzwarciowym
• Ochrona przed głębokim rozładowaniem i przeładowaniem każdego ogniwa z osobna
• Kompaktowe wymiary pozwalające na łatwy montaż wewnątrz obudowy urządzenia
• Obsługa wysokich prądów rozładowania do 30A, idealna dla wymagających projektów elektronicznych

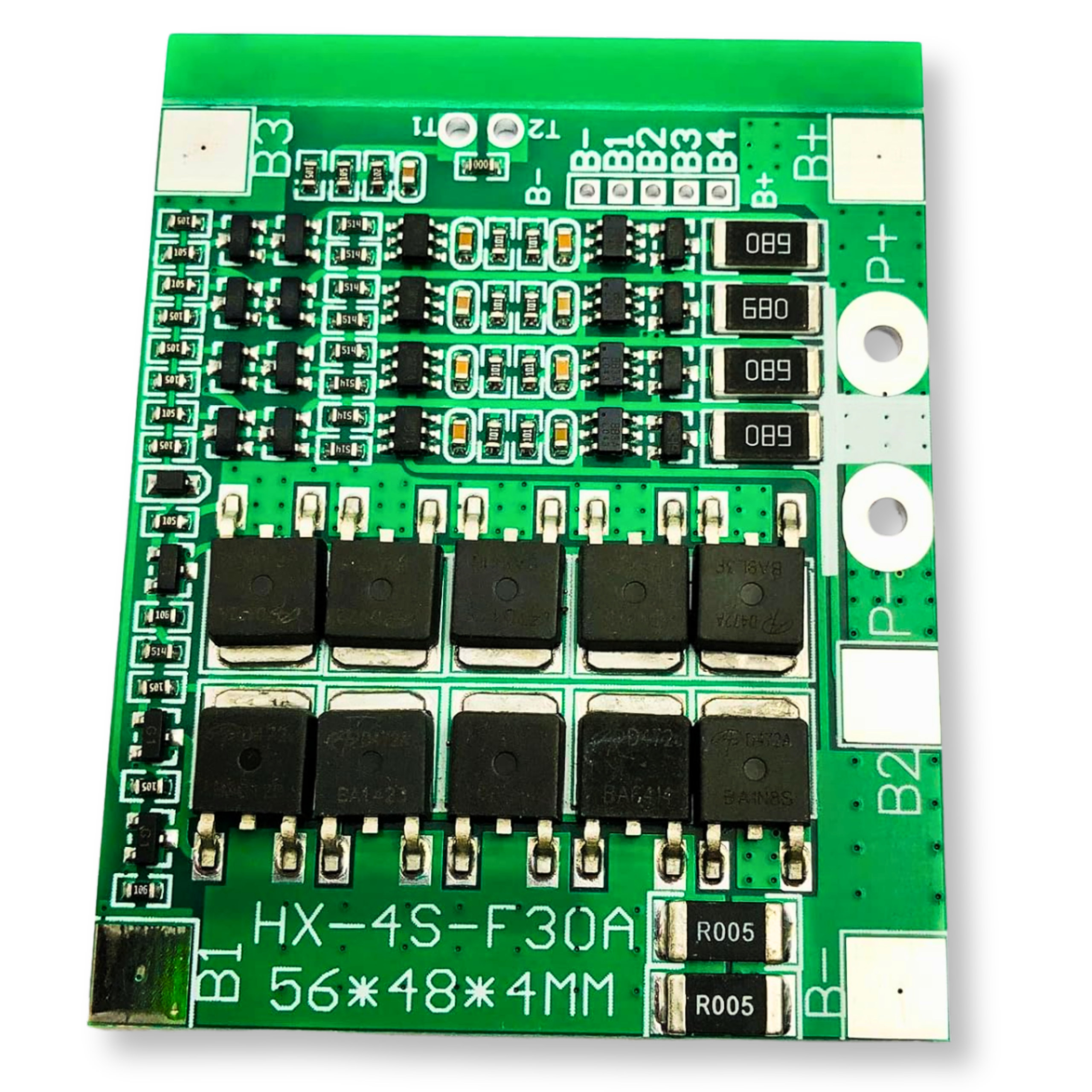

Opis wyprowadzeń

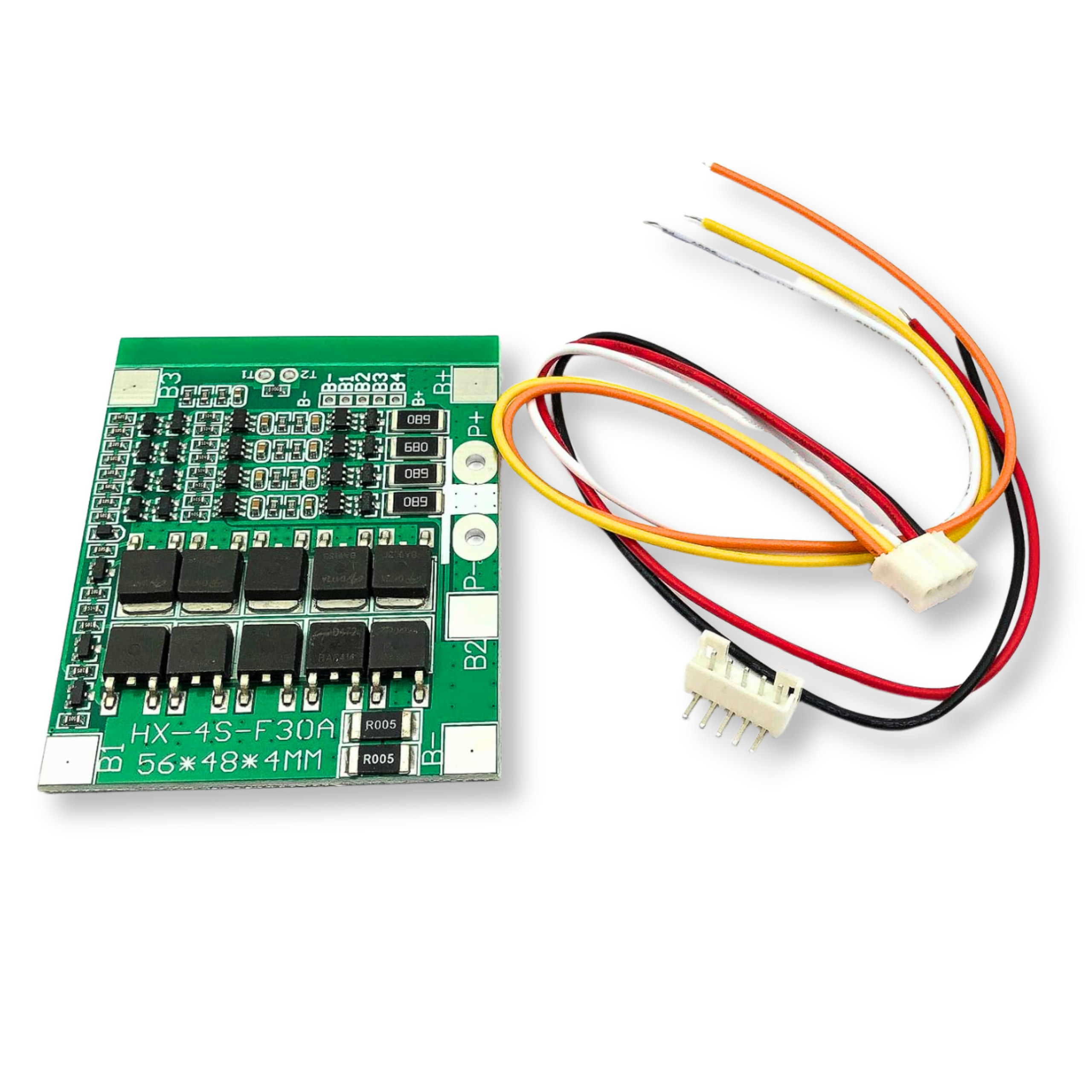

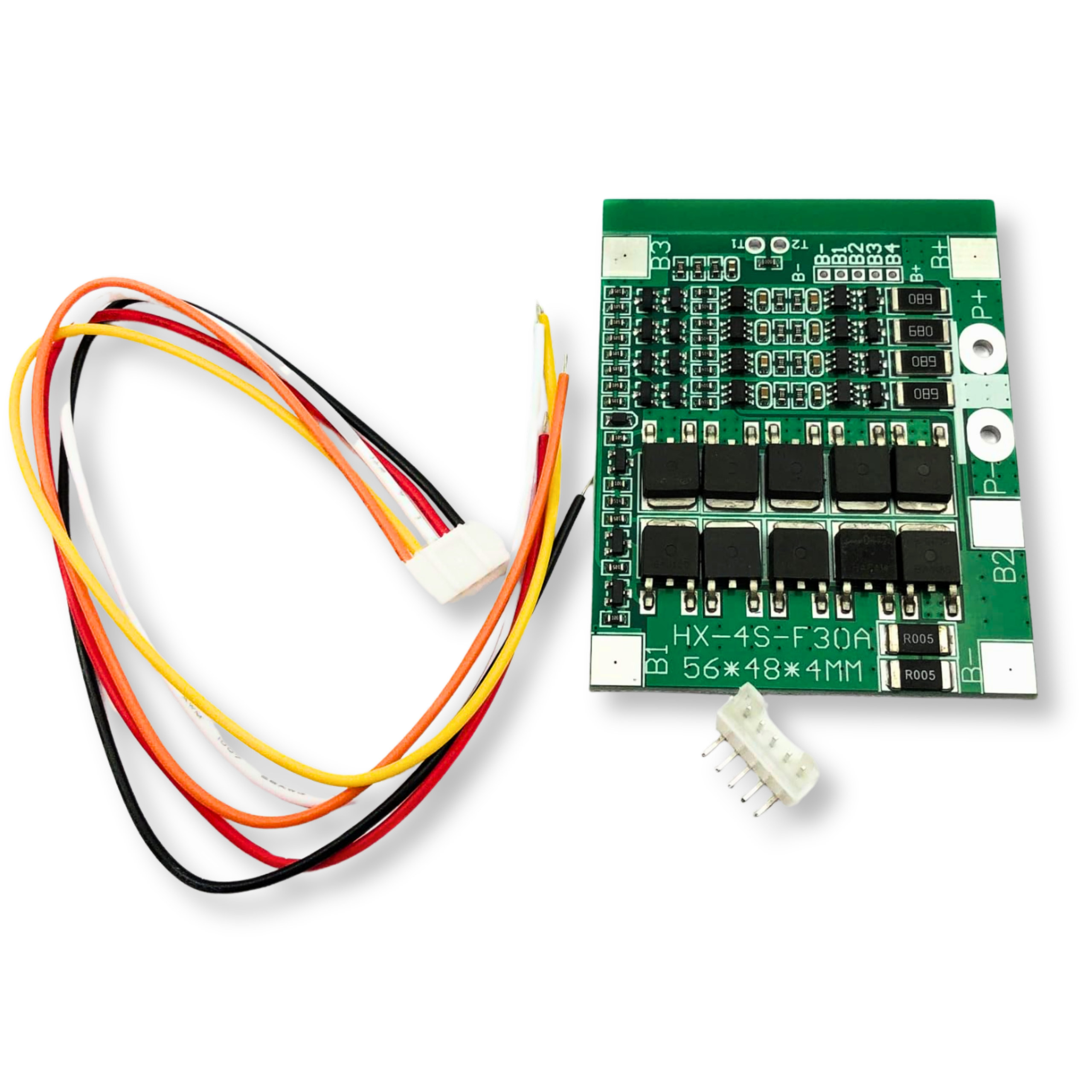

Do prawidłowego ładowania i rozładowywania pakietu baterii należy użyć złączy P+ i P-. Moduł wymaga samodzielnego wlutowania złącza.

• B-: Minus ogniwa/baterii 1
• B1: Plus ogniwa/baterii 1, minus ogniwa/baterii 2
• B2: Plus ogniwa/baterii 2, minus ogniwa/baterii 3
• B3: Plus ogniwa/baterii 3, minus ogniwa/baterii 4
• B+: Plus ogniwa/baterii 4
• P+: Plus wyjścia pakietu baterii
• P-: Minus wyjścia pakietu baterii

Ważne informacje o bezpieczeństwie

Budowa pakietu baterii wymaga odpowiedniej wiedzy i umiejętności. Nieprawidłowe podłączenie baterii lub modułu BMS może prowadzić do pożaru lub wybuchu. Należy pamiętać, że podane wartości prądowe są maksymalnymi parametrami dla samego modułu BMS. Połączone baterie mogą nie być w stanie obsłużyć tak dużego prądu, dlatego należy dobrać je odpowiednio do planowanego obciążenia.
