Czujnik ruchu i obecności człowieka HLK-LD2410C radar 24GHz Home Assistant

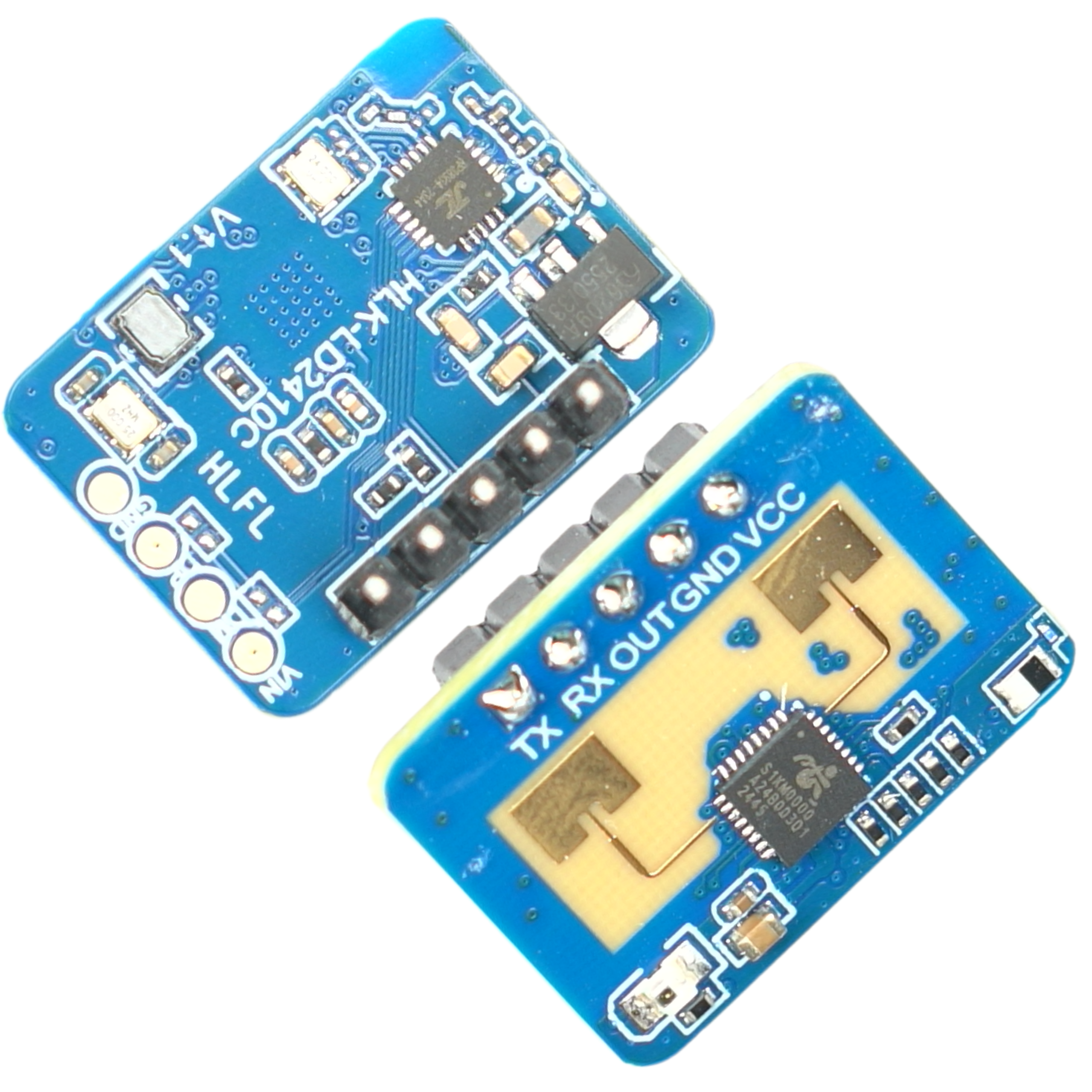

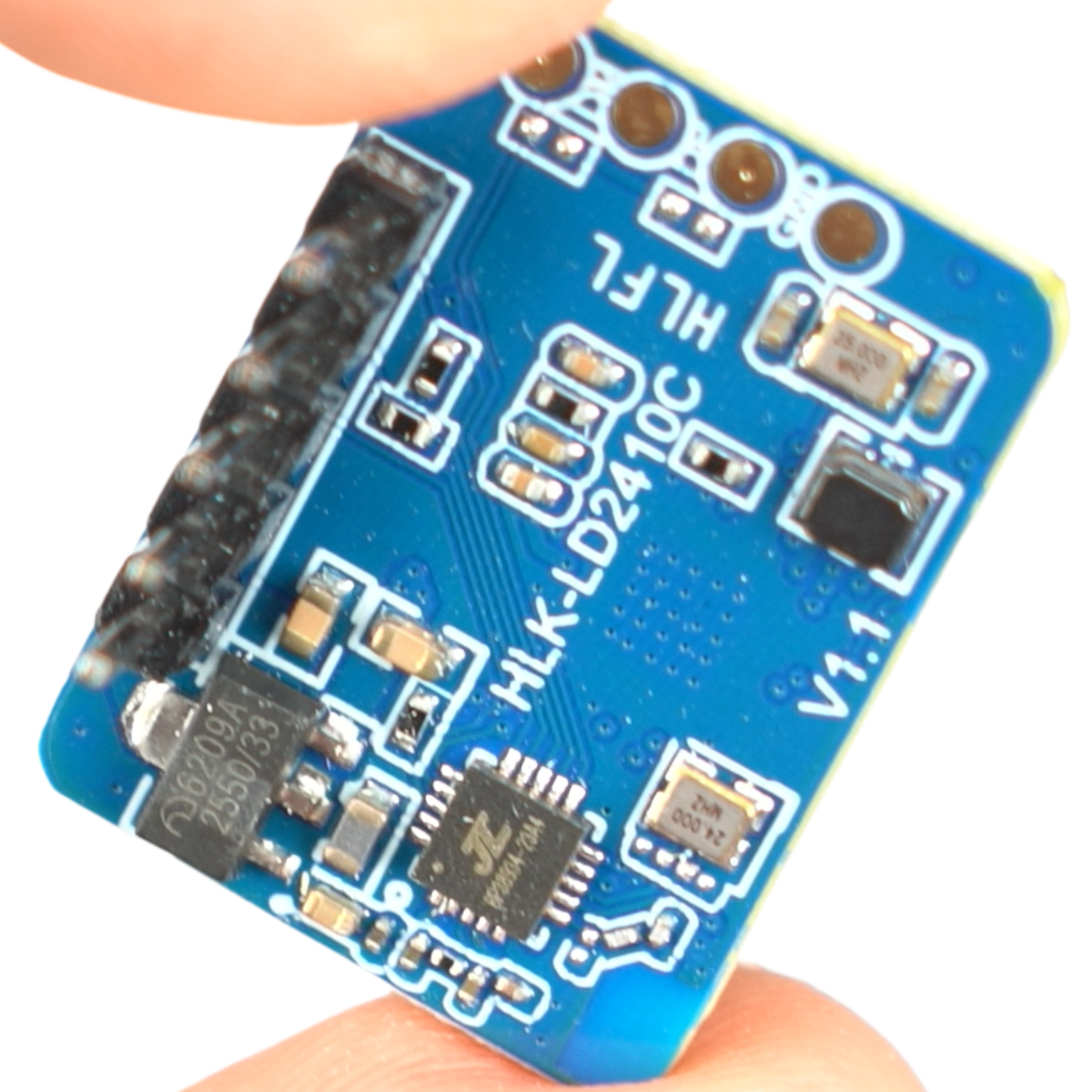

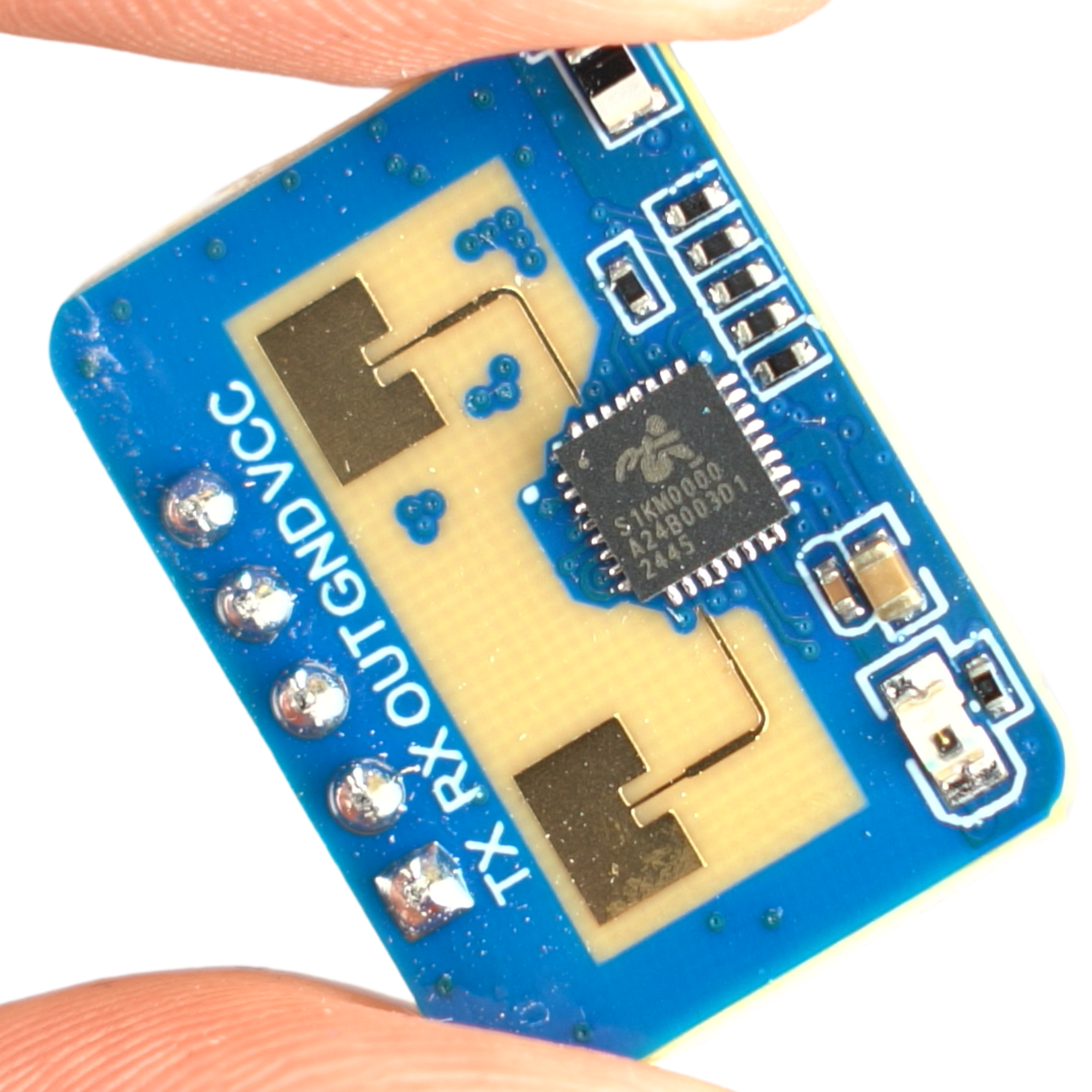

Czujnik ruchu i obecności HLK-LD2410C moduł radarowy

HLK-LD2410C to zaawansowany moduł czujnika obecności oparty na technologii radarowej 24 GHz. Urządzenie zostało zaprojektowane do precyzyjnego wykrywania ruchu oraz mikroruchu w pomieszczeniach. Zastosowanie technologii FMCW oraz cyfrowego przetwarzania sygnału pozwala na niezawodną detekcję obecności nawet przy minimalnym ruchu - moduł wykrywa nie tylko osoby będące w ruchu, ale również mikroruch osób pozostających w bezruchu (np. siedzących lub leżących). Moduł jest doskonałym wyborem do projektów elektronicznych, przeznaczony m.in. do Arduino, do ESP32, do ESP8266 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Technologia detekcji: radarowa 24 GHz (FMCW)
• Zasięg wykrywania: do 5 m (konfigurowalny bramkami odległości co 0,75 m; detekcja zarówno ruchu, jak i mikroruchu osoby nieruchomej)
• Kąt wykrywania: ±60°
• Interfejsy komunikacyjne: UART oraz BLE
• Domyślna prędkość UART: 256000 baud (8N1)
• Poziom logiczny wyjścia IO: 3,3 V
• Napięcie zasilania: 5-12 V DC
• Wymiary modułu: 22 x 16 mm

Przykładowe zastosowania

Kompaktowa budowa i niezawodne działanie sprawiają, że czujnik świetnie sprawdza się w wielu projektach:

• Systemy inteligentnego oświetlenia wewnątrz budynków
• Automatyka budynkowa i instalacje Smart Home
• Bezkontaktowe systemy zarządzania energią (wyłączanie zasilania w pustych pomieszczeniach)
• Złożone projekty Internetu Rzeczy (IoT)
• Dyskretne monitory obecności w ciągach komunikacyjnych

Korzyści

• Wysoka czułość: możliwość wykrywania bardzo delikatnych ruchów, co znacząco przewyższa możliwości standardowych czujników PIR
• Uniwersalność: prosta komunikacja z systemami nadrzędnymi z wykorzystaniem wbudowanych interfejsów UART oraz BLE
• Regulowany zasięg detekcji: przestrzeń przed czujnikiem podzielona jest na strefy odległości (co 0,75 m), a dla każdej z nich można osobno ustawić czułość i zasięg. Pozwala to precyzyjnie wyznaczyć obszar reakcji i wyeliminować fałszywe wykrycia spoza strefy zainteresowania.
• Wykrywanie osób nieruchomych: dwa niezależne tory detekcji rozpoznają zarówno osoby w ruchu, jak i mikroruch osób siedzących lub leżących. To kluczowa przewaga nad klasycznymi czujnikami PIR, które „gubią" nieruchomą osobę i przedwcześnie wyłączają np. oświetlenie.
• Szeroka kompatybilność: bezproblemowa współpraca z najpopularniejszymi platformami mikrokontrolerów
• Miniaturyzacja: kompaktowe wymiary pozwalają na ukrycie modułu wewnątrz docelowych obudów
• Niezawodność działania: praca w trybie ciągłym przy zachowaniu niskiego zużycia energii
