Czujnik ruchu i obecności człowieka HLK-LD2450 radar 24GHz Home Assistant

Opis produktu: Moduł HLK-LD2450

HLK-LD2450 to zaawansowany moduł radarowy pracujący w paśmie 24 GHz, przeznaczony do wykrywania i precyzyjnego śledzenia ruchomych obiektów w czasie rzeczywistym. Urządzenie wykorzystuje technologię radarową FMCW (Frequency Modulated Continuous Wave) oraz zaawansowane algorytmy przetwarzania sygnałów. Pozwala to na dokładne pomiary odległości, kąta i prędkości poruszających się celów. Moduł jest doskonałym wyborem do projektów opartych na mikrokontrolerach, pasuje do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Częstotliwość pracy: 24 GHz (pasmo ISM, zgodność z normami FCC i CE)
• Śledzenie celów: jednoczesne śledzenie do trzech ruchomych obiektów
• Zasięg detekcji: do 6 m
• Kąt wykrywania: ±60°
• Interfejs komunikacyjny: UART
• Wymiary modułu: 15 mm x 44 mm
• Złącza: raster 1,5 mm oraz szpilkowe 2 mm
• Odporność na zakłócenia: niewrażliwość na temperaturę, jasność, wilgotność i wahania światła

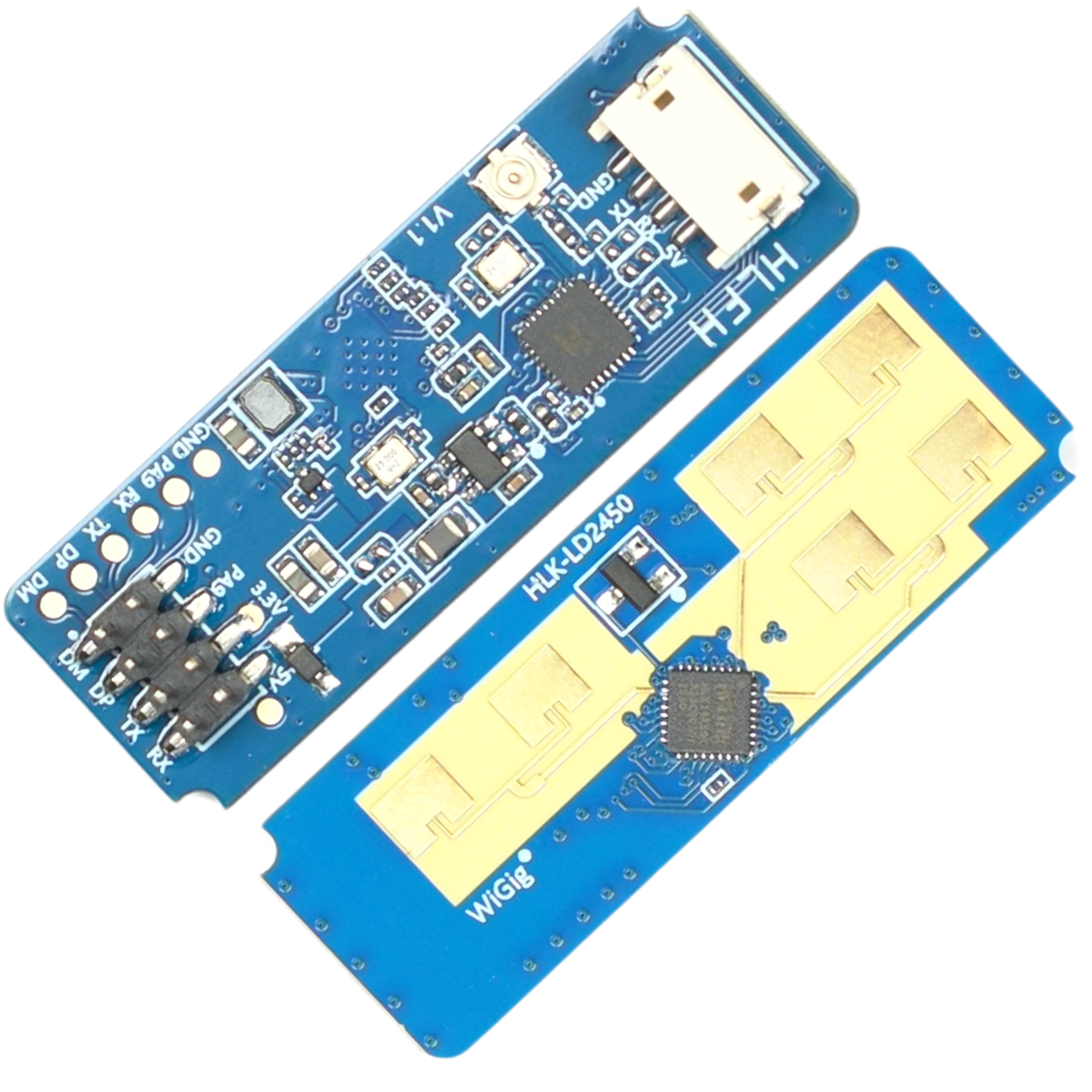

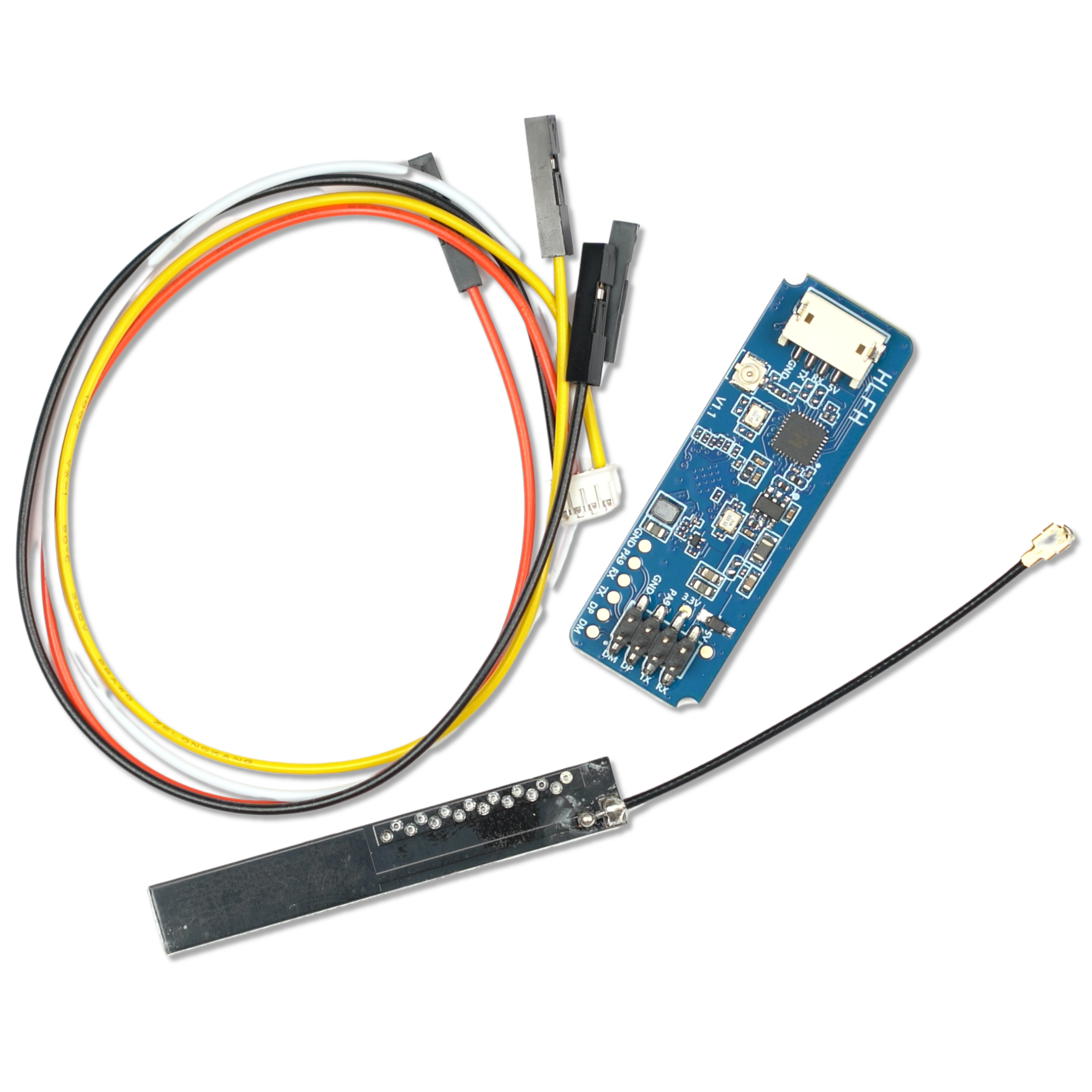

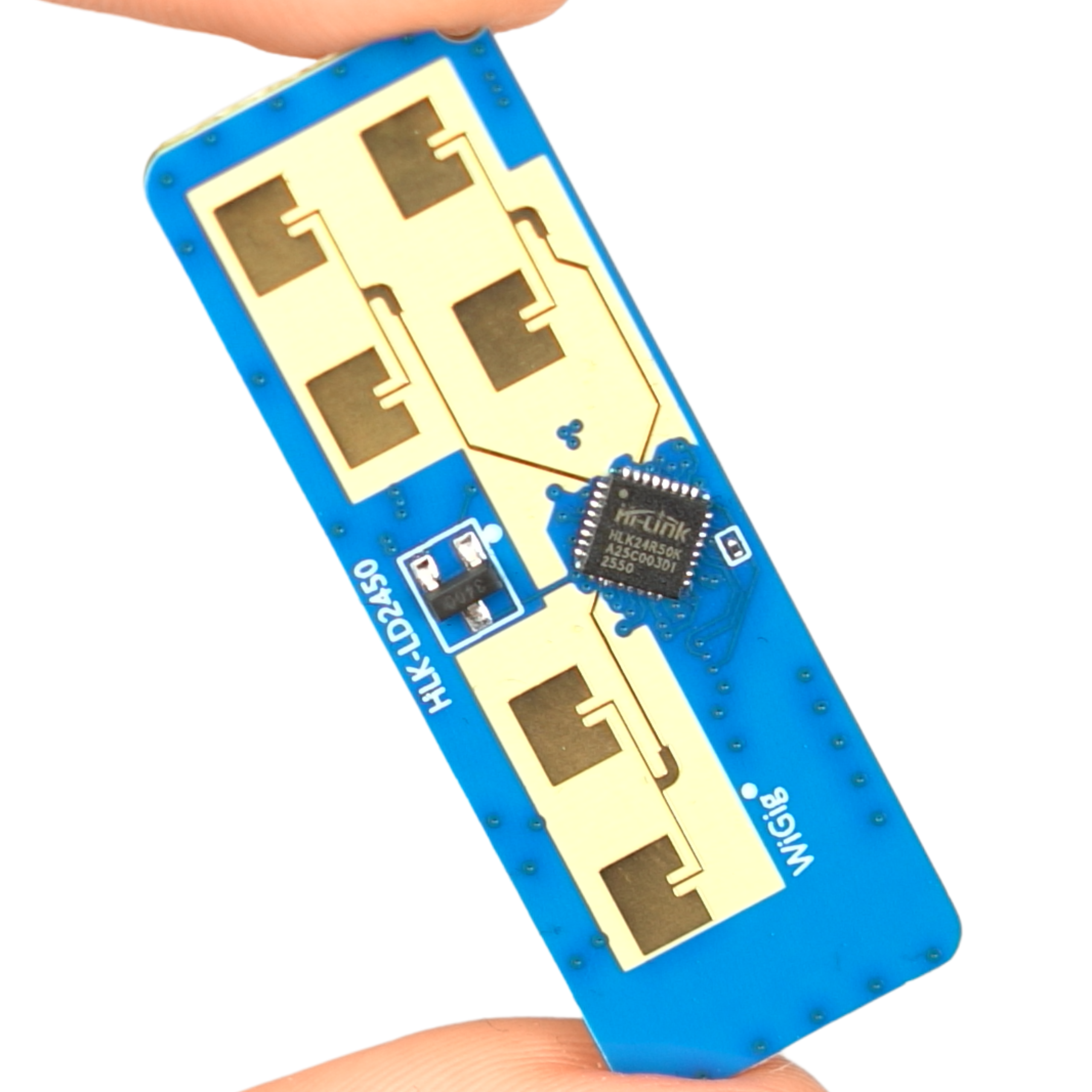

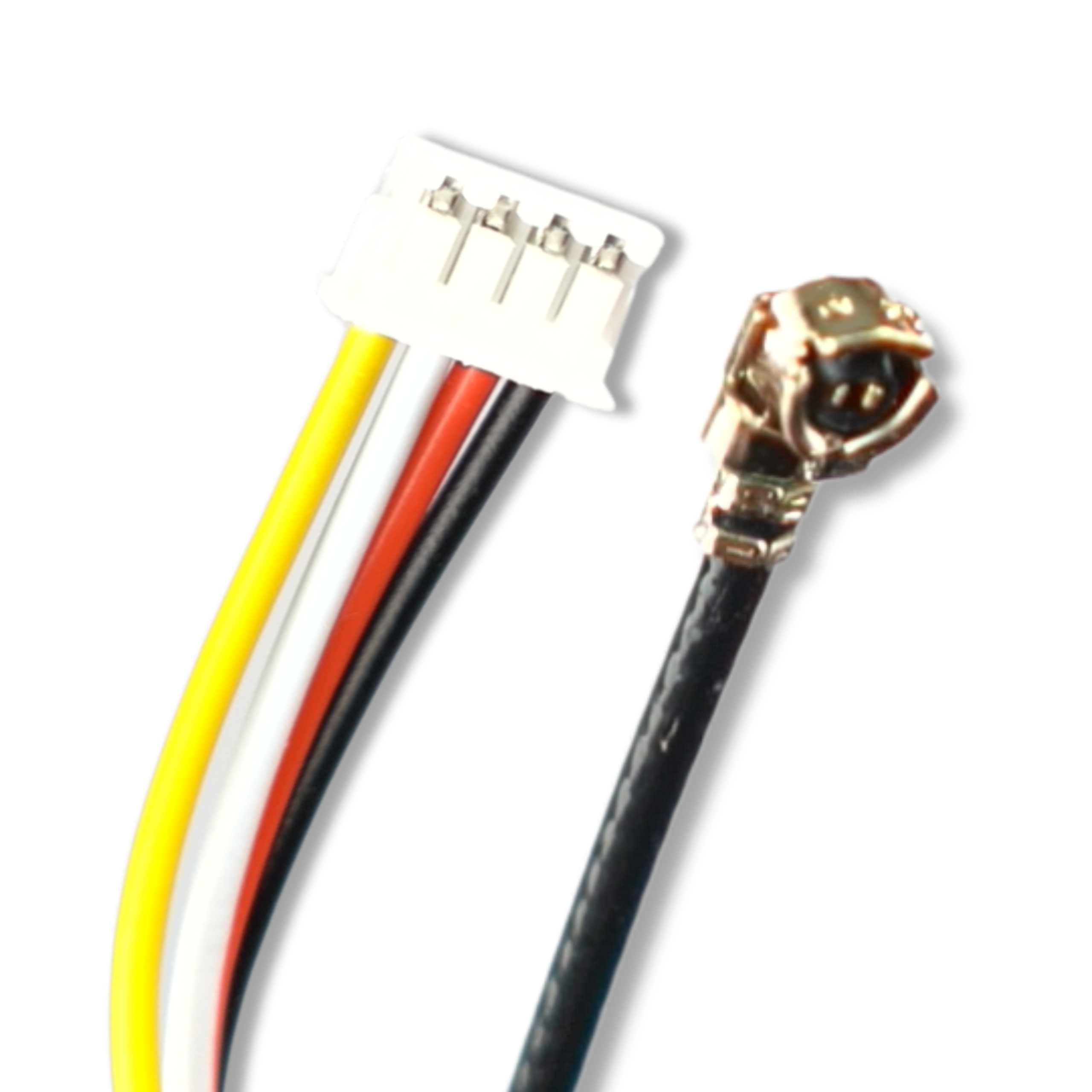

Moduł wyposażony jest w zintegrowany, wysokowydajny chip radarowy z jedną anteną nadawczą i dwiema odbiorczymi oraz układ MCU. Posiada również dobrą zdolność penetracji przez obudowy niemetalowe, co umożliwia dyskretny montaż wewnątrz urządzeń. W zestawie znajduje się antena Bluetooth oraz przewody ze złączem 1,5 mm zakończone żeńskim złączem goldpin.

Przykładowe zastosowania

• Systemy inteligentnego domu (Smart Home)
• Automatyczne i inteligentne oświetlenie budynków
• Zaawansowane systemy zabezpieczeń i alarmowe
• Zarządzanie przestrzenią w biurach, hotelach i magazynach
• Projekty IoT oraz AIoT wymagające precyzyjnej detekcji ruchu
• Integracja z platformami do Arduino, do ESP32, do ESP8266 i do Raspberry Pi

Korzyści z zastosowania modułu

• Wysoka precyzja - dokładny pomiar odległości, kąta i prędkości obiektów w czasie rzeczywistym
• Niezawodność działania - stabilna praca niezależnie od trudnych warunków środowiskowych
• Łatwa integracja - obsługa popularnego interfejsu UART ułatwia połączenie z zewnętrznymi systemami
• Kompaktowe wymiary - mały rozmiar ułatwia montaż w ograniczonych przestrzeniach
• Możliwość konfiguracji - dostępność dedykowanego oprogramowania producenta do wizualizacji i kalibracji parametrów radaru

Zalecana wysokość montażu na ścianie wynosi od 1,5 do 2 metrów. Należy unikać instalacji w miejscach narażonych na silne zakłócenia, na przykład w pobliżu wentylatorów lub klimatyzatorów. W przypadku montażu wewnątrz obudowy, należy upewnić się, że zastosowany materiał nie blokuje fal radarowych.
