Dekoder DAC PCM5102 Moduł Audio I2S 32bit/384kHz Wyjście Jack 3.5mm YoRadio

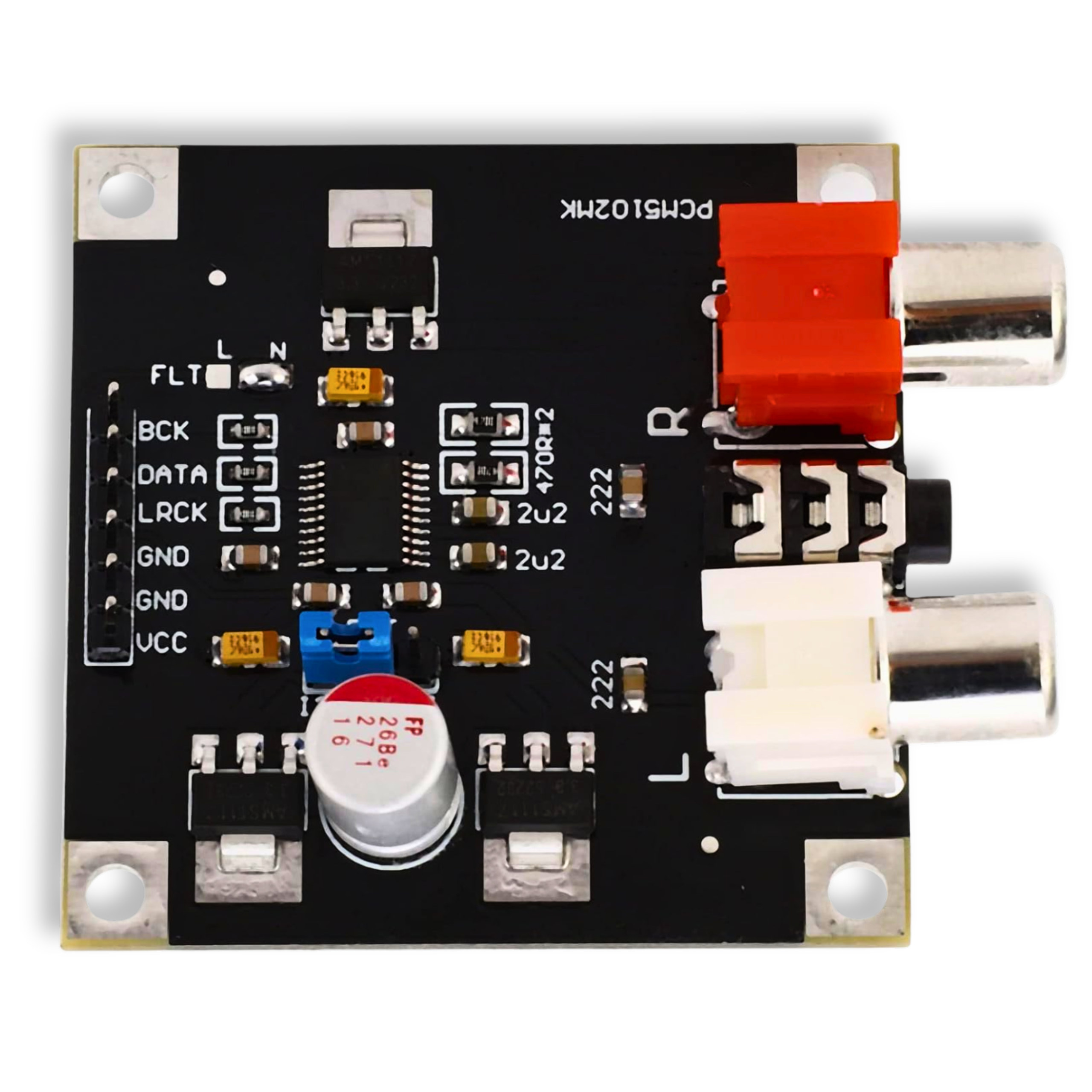

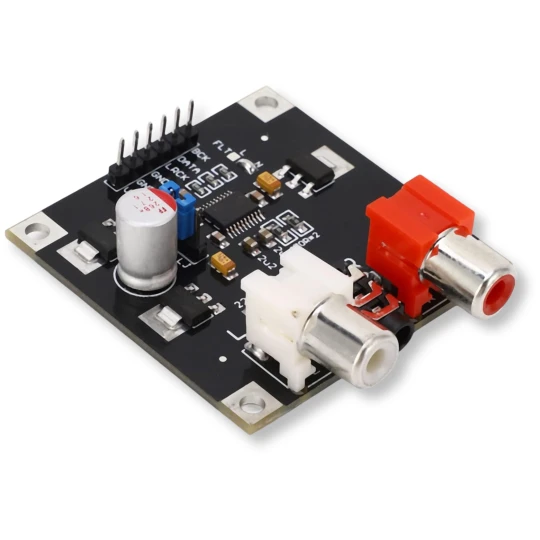

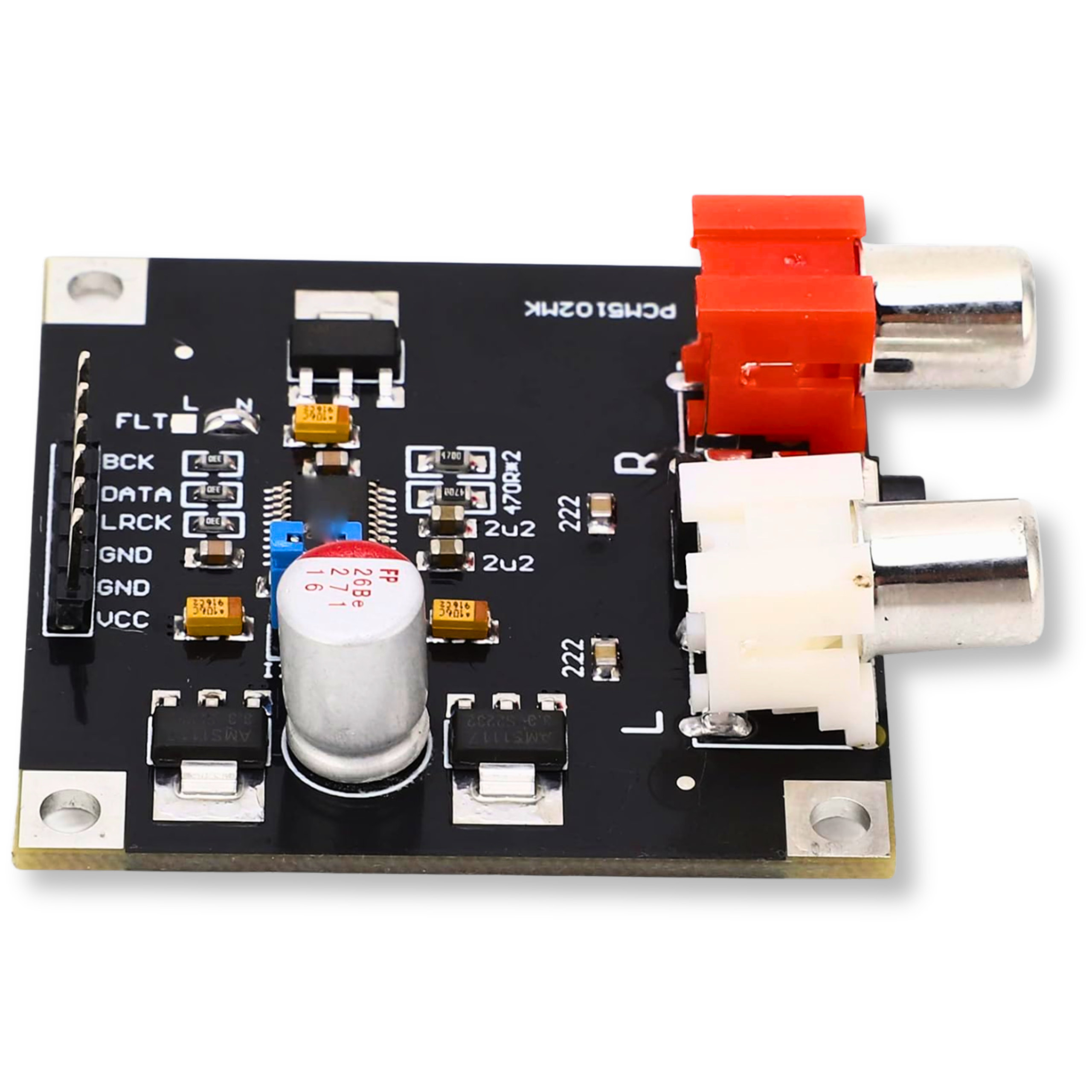

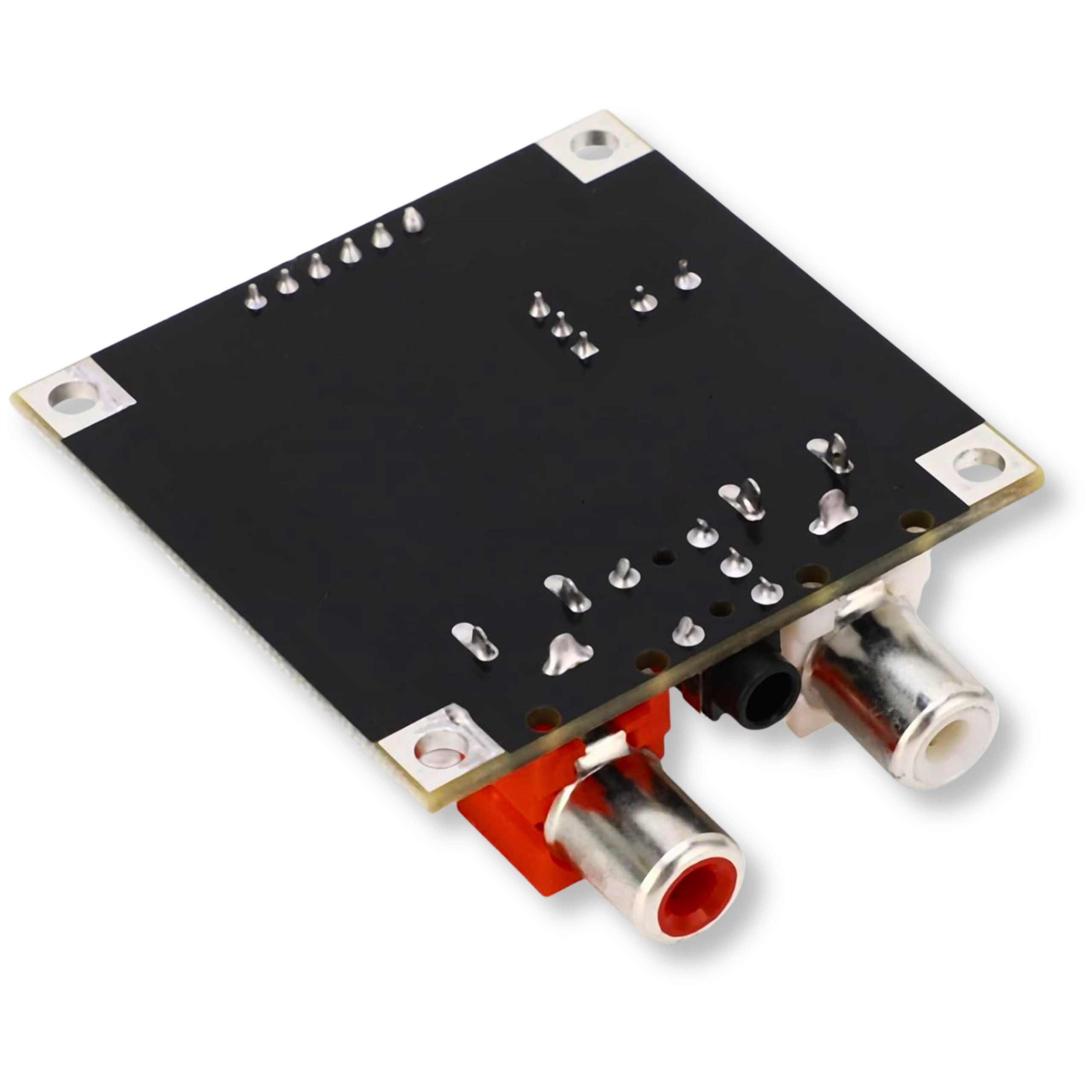

Dekoder DAC PCM5102 Moduł Audio I2S 32bit/384kHz

Wysokiej jakości dekoder DAC oparty na zaawansowanym układzie PCM5102. Moduł znacząco poprawia jakość dźwięku, przewyższając popularne układy takie jak ES9023. Zapewnia czyste wysokie tony bez zakłóceń, pełne i głębokie niskie częstotliwości oraz doskonałą dynamikę. Idealnie sprawdza się w projektach audio, w tym w popularnym systemie YoRadio. Produkt przeznaczony do ESP8266, do ESP32, do Arduino, do Raspberry Pi.

Prezentowana wersja modułu została wyposażona w zintegrowane gniazdo słuchawkowe Jack 3.5 mm, co umożliwia bezpośrednie podłączenie słuchawek bez konieczności stosowania dodatkowych wzmacniaczy.

Kluczowe cechy techniczne

• Układ DAC: PCM5102
• Rozdzielczość dźwięku: obsługa danych 32-bitowych
• Częstotliwość próbkowania: maksymalnie 384 kHz
• Stosunek sygnału do szumu (SNR): 112 dB
• Zniekształcenia: bardzo niskie, na poziomie -93 dB
• Napięcie wyjściowe: bezpośrednie wyjście napięcia audio 2.1V RMS
• Zasilanie: DC 5V - 10V (VCC do napięcia 5-10V, GND do masy)
• Interfejs: I2S (wymagane podłączenie linii GND, LRCK, DATA oraz BCK)
• Złącze wyjściowe: wbudowane gniazdo Jack 3.5 mm

Korzyści

• Wysoka jakość dźwięku: wewnętrzny PLL generuje zegar MCLK, co zapewnia lepszą jakość niż standardowy zegar asynchroniczny.
• Uniwersalność formatów: pełna kompatybilność z formatem I2S oraz trybem wyrównania do lewej (left-justified - wymaga ręcznego przełączania).
• Dwa tryby filtrowania: możliwość wyboru między trybem normalnym (NOM) a trybem z niskim opóźnieniem (LOW) za pomocą zworki na porcie FLT.
• Łatwość podłączenia: wszystkie złącza są dokładnie opisane na płytce drukowanej, co ułatwia integrację.
• Bezpośrednie wyjście: zintegrowane gniazdo słuchawkowe eliminuje potrzebę stosowania zewnętrznych adapterów.

Przykładowe zastosowania

• Budowa internetowych odtwarzaczy radiowych (np. projekt YoRadio).
• Rozbudowa systemów audio opartych na mikrokontrolerach i minikomputerach.
• Tworzenie własnych wzmacniaczy słuchawkowych i przetworników cyfrowo-analogowych.
• Modernizacja starszego sprzętu audio poprzez dodanie nowoczesnego interfejsu cyfrowego.
• Projekty DIY wymagające wysokiej jakości bezstratnego przesyłania dźwięku.

Zawartość zestawu

• 1x Moduł dekodera PCM5102 DAC z gniazdem wyjściowym Jack 3.5 mm

Uwaga: Odwrotne podłączenie zasilania lub przekroczenie napięcia 10V może trwale uszkodzić moduł.
