Gasik tłumik RC WARYSTOR Przekaźnik Tyrystor 5-400V 1000W Zabezpieczenie

Układ Gasikowy z Warystorem dla Przekaźników i Tyrystorów

Układ gasikowy RC, znany również jako snubber, to profesjonalny moduł zabezpieczający przeznaczony do obwodów elektrycznych AC i DC z obciążeniami indukcyjnymi. Skutecznie chroni elementy przełączające, takie jak przekaźniki, styczniki i tyrystory, przed uszkodzeniami spowodowanymi indukowaną siłą elektromotoryczną oraz zakłóceniami w sieci. Zastosowanie zintegrowanego warystora dodatkowo zabezpiecza układ przed niebezpiecznymi przepięciami.

Moduł jest niezwykle łatwy w montażu i w pełni kompatybilny z różnymi napięciami oraz obciążeniami, co czyni go uniwersalnym rozwiązaniem do zabezpieczania obwodów. Idealny do projektów wykorzystujących mikrokontrolery - do Arduino, do ESP8266, do ESP32, do Raspberry Pi.

Kluczowe cechy techniczne

• Napięcie pracy: AC/DC 5V - 400V
• Moc maksymalna: 1000W

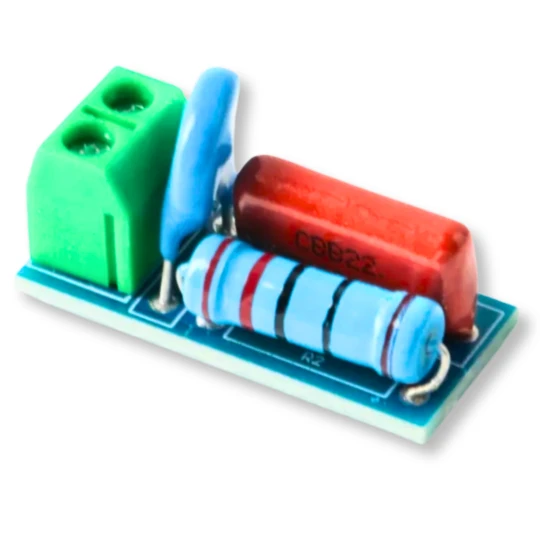

• Wbudowane elementy: Rezystor (R=100 Ohm), Kondensator (C=100nF), Warystor 10D471K
• Złącze: ARK (złącze śrubowe do przewodów o przekroju max. 2,5mm2)

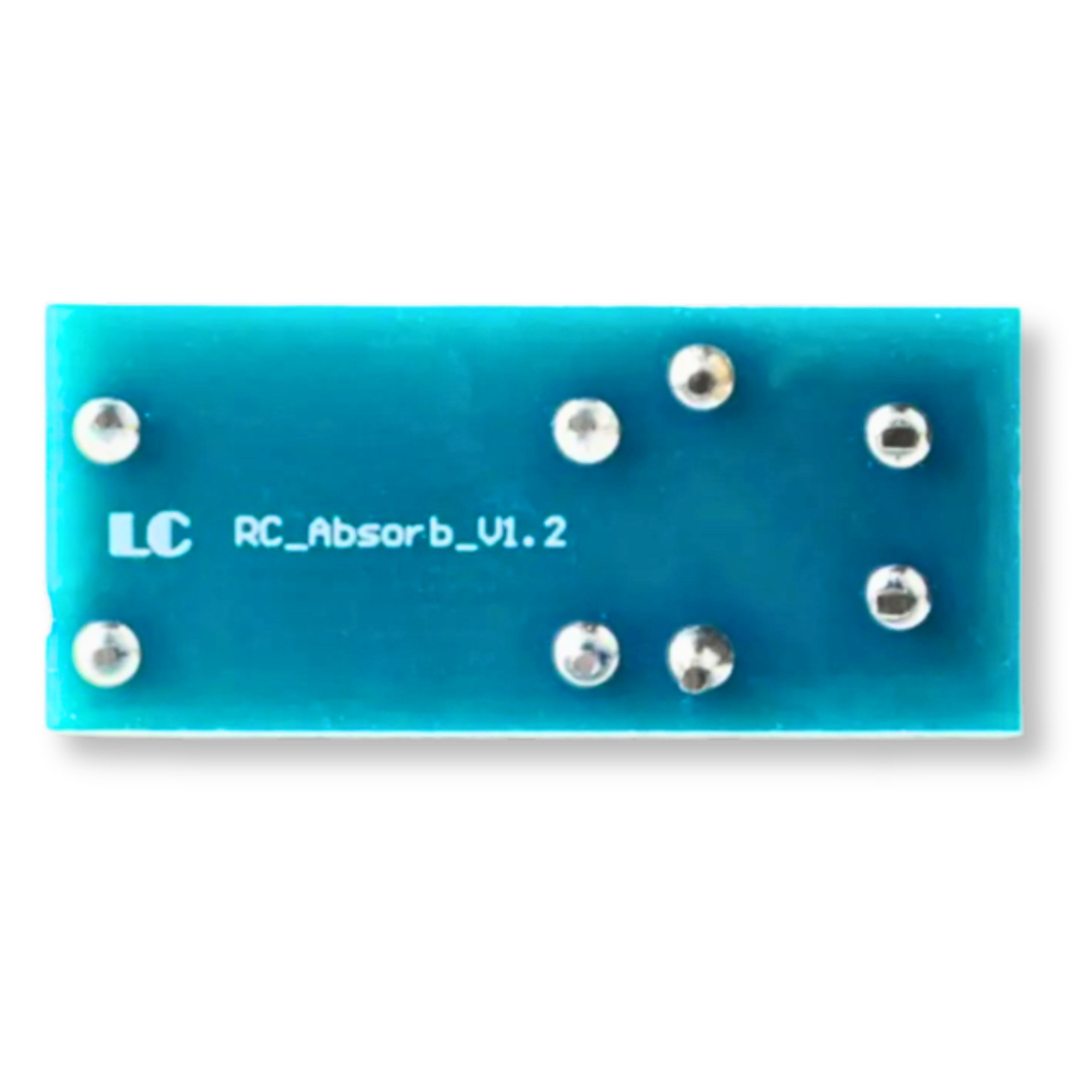

• Płytka drukowana: PCB dwustronna z metalizacją otworów
• Wymiary płytki: 13mm x 40mm

Przykładowe zastosowania

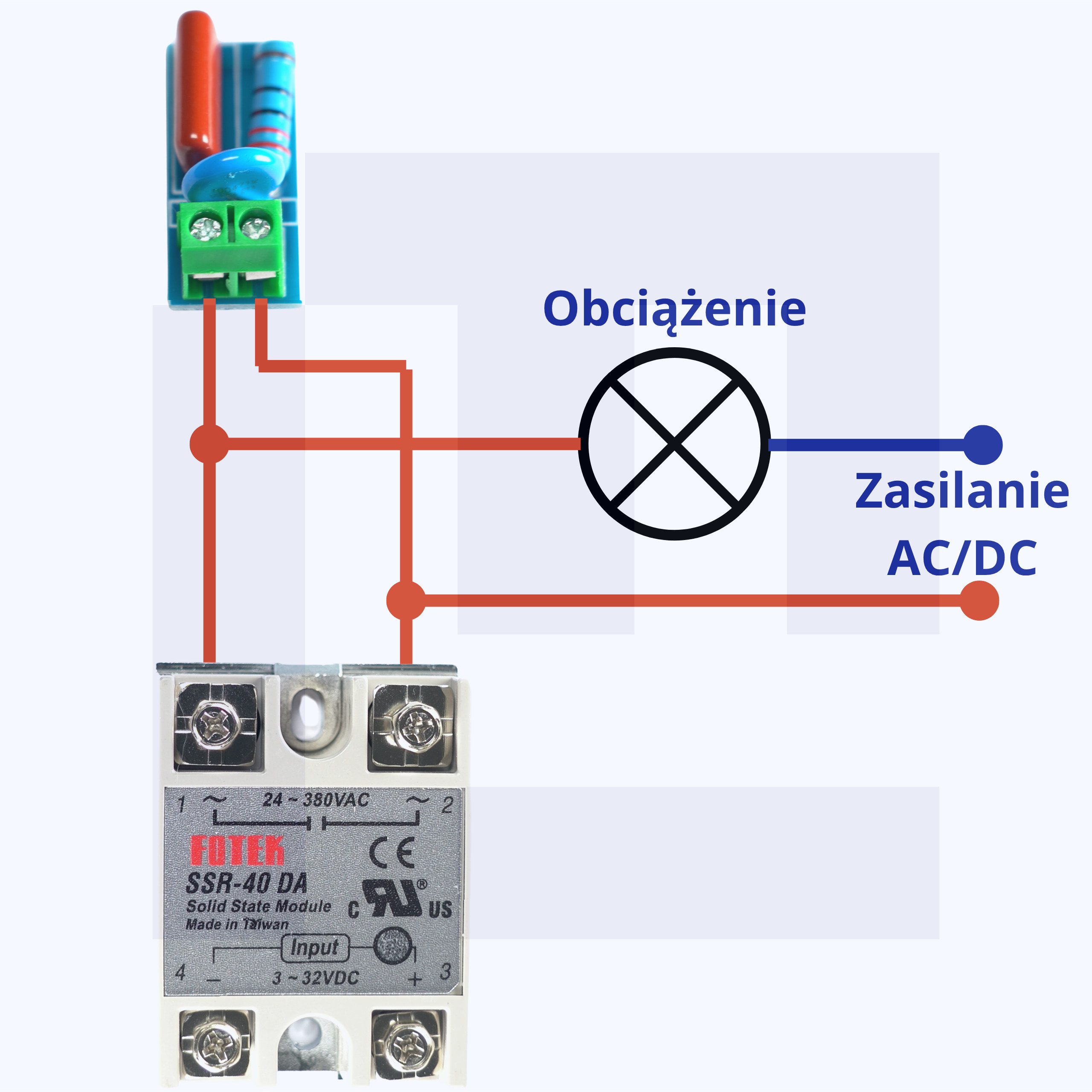

• Zabezpieczenie styków przekaźników SSR w obwodach sterowania silnikami
• Ochrona tyrystorów w zaawansowanych regulatorach oświetlenia
• Tłumienie zakłóceń generowanych przez cewki w obwodach zasilania
• Ochrona styków przekaźników mechanicznych przed iskrzeniem i zużyciem
• Zabezpieczanie układów automatyki domowej i przemysłowej przed przepięciami

Korzyści

• Znaczne wydłużenie żywotności styków przekaźników i styczników
• Skuteczna redukcja zakłóceń elektromagnetycznych (EMI) w sieci zasilającej
• Zwiększenie niezawodności i stabilności całego układu sterowania
• Szybki i bezproblemowy montaż dzięki wygodnym złączom śrubowym ARK
• Uniwersalność zastosowania w szerokim zakresie napięć od 5V do 400V
