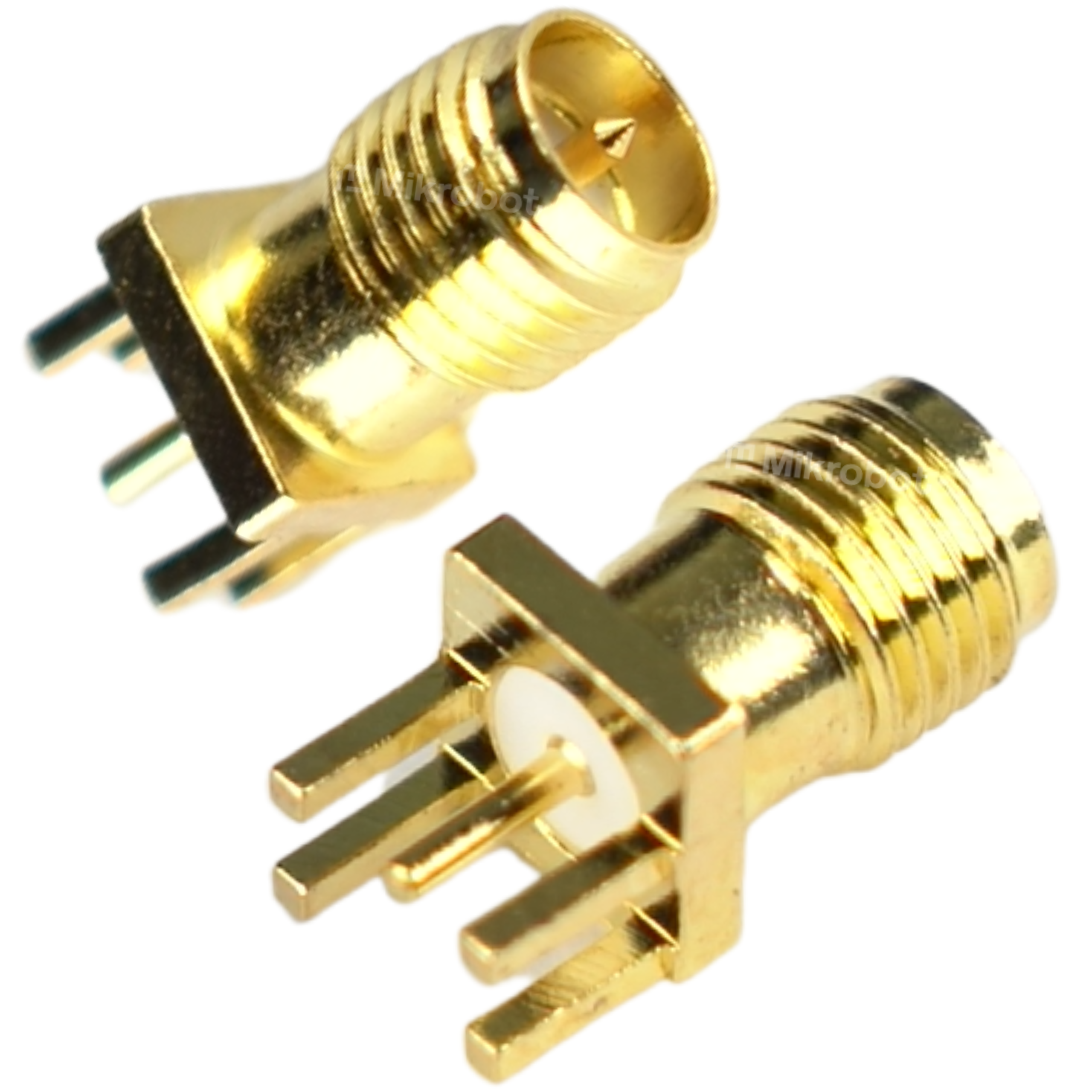

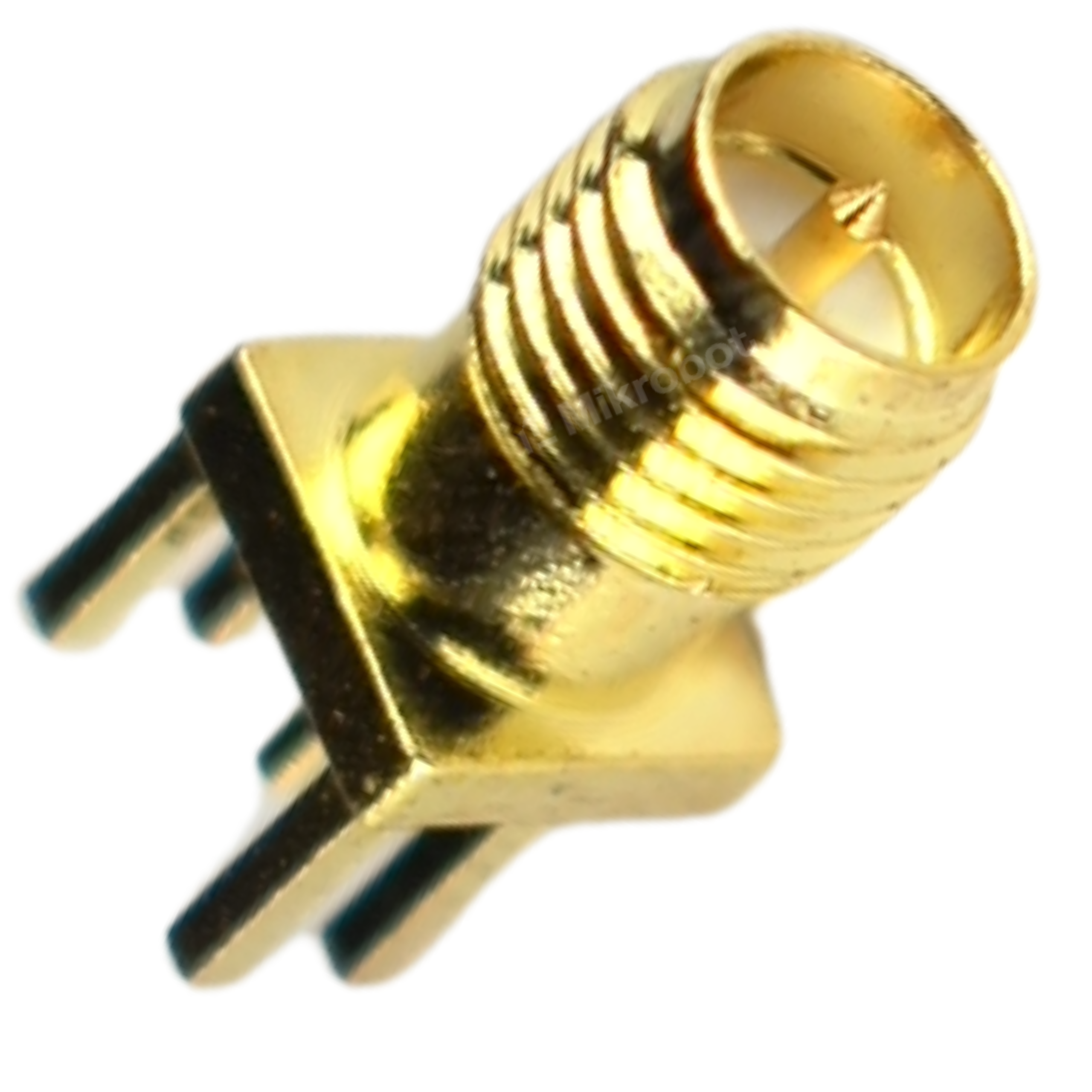

Gniazdo RP-SMA żeńskie do druku boczne PCB 1,5-1,6 mm 50 Ohm złocony styk

Opis produktu: Gniazdo RP-SMA żeńskie do druku boczne PCB

Wysokiej jakości gniazdo RP-SMA żeńskie przeznaczone do montażu bocznego na płytkach drukowanych PCB. Złącze zostało zaprojektowane do współpracy z laminatami o standardowej grubości 1,5 - 1,6 mm. Charakteryzuje się impedancją falową 50 Ohm oraz posiada złocony styk, co gwarantuje stabilne połączenie i minimalizuje straty sygnału. Element jest powszechnie stosowany w układach radiokomunikacyjnych oraz modułach bezprzewodowych do ESP8266, ESP32, Arduino i Raspberry Pi.

Kluczowe cechy techniczne

• Typ złącza: RP-SMA gniazdo żeńskie
• Sposób montażu: boczny na płytkę PCB
• Dedykowana grubość laminatu: 1,5 - 1,6 mm
• Impedancja falowa: 50 Ohm
• Rodzaj styku: złocony

Korzyści

• Stabilność parametrów - złocony styk chroni przed utlenianiem i zapewnia doskonałą przewodność.
• Trwały montaż - boczna konstrukcja umożliwia solidne przylutowanie gniazda do krawędzi laminatu.
• Standardowa impedancja - wartość 50 Ohm zapewnia kompatybilność z popularnymi antenami i modułami RF.
• Szeroka kompatybilność - możliwość zastosowania w projektach opartych na popularnych mikrokontrolerach.

Przykładowe zastosowania

• Moduły komunikacji radiowej i WiFi do ESP8266 oraz ESP32.
• Układy nadawczo-odbiorcze współpracujące z Arduino.
• Systemy IoT i bramki sieciowe oparte na Raspberry Pi.
• Sprzęt krótkofalarski i amatorskie urządzenia radiokomunikacyjne.
• Zewnętrzne wyprowadzenia antenowe w autorskich płytkach PCB.
