Izolator USB ADuM3160 ochrona portu izolacja galwaniczna 2500V iCoupler

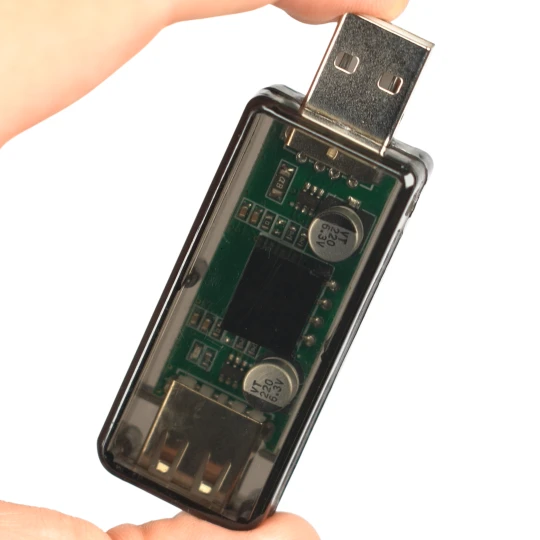

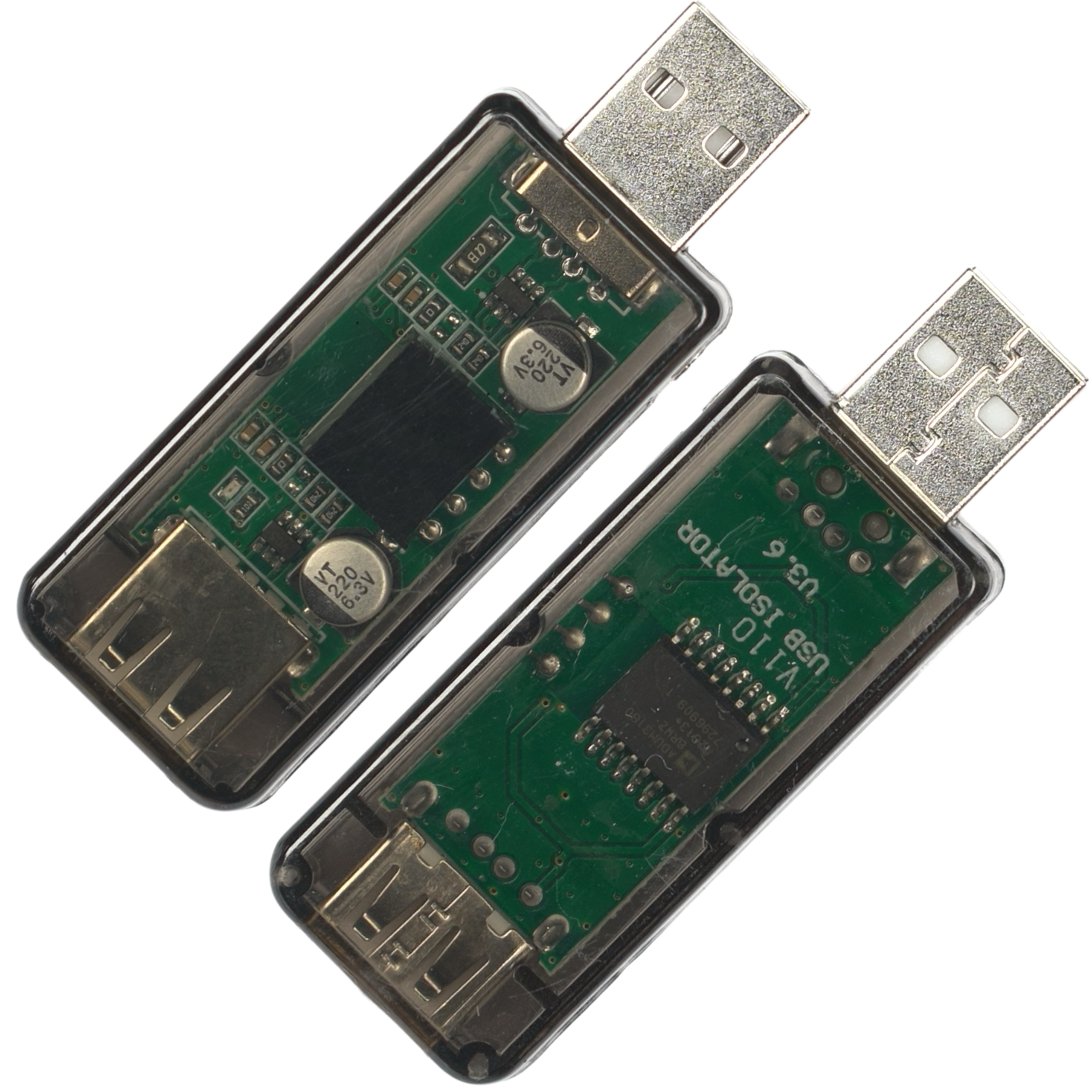

Izolator USB ADuM3160 z izolacją galwaniczną

Moduł izolatora portu USB oparty na układzie ADuM3160, wykorzystującym technologię iCoupler firmy Analog Devices. Urządzenie zapewnia izolację galwaniczną 2500 V dla linii danych oraz 1500 V dla zasilania. Skutecznie chroni porty USB komputera przed przepięciami, zwarciami i zakłóceniami pochodzącymi z podłączonych urządzeń zewnętrznych. Moduł jest doskonałym wyborem do pracy z popularnymi platformami, takimi jak do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ izolujący: ADI ADuM3160 (technologia iCoupler)
• Prędkość transmisji: USB 1.1 / 2.0 (Low Speed oraz Full Speed do 12 Mb/s)
• Napięcie izolacji linii danych: 2500 V
• Napięcie izolacji przetwornicy: 1500 V (zastosowany układ Mornsun B0505S)
• Zasilanie strony izolowanej: wbudowana przetwornica 5V na 5V o mocy 1 W
• Maksymalny prąd wyjściowy: do 200 mA (zalecane obciążenie ciągłe 180 mA)
• Obsługiwane transfery: kontrolny, masowy (bulk), przerwaniowy, izochroniczny

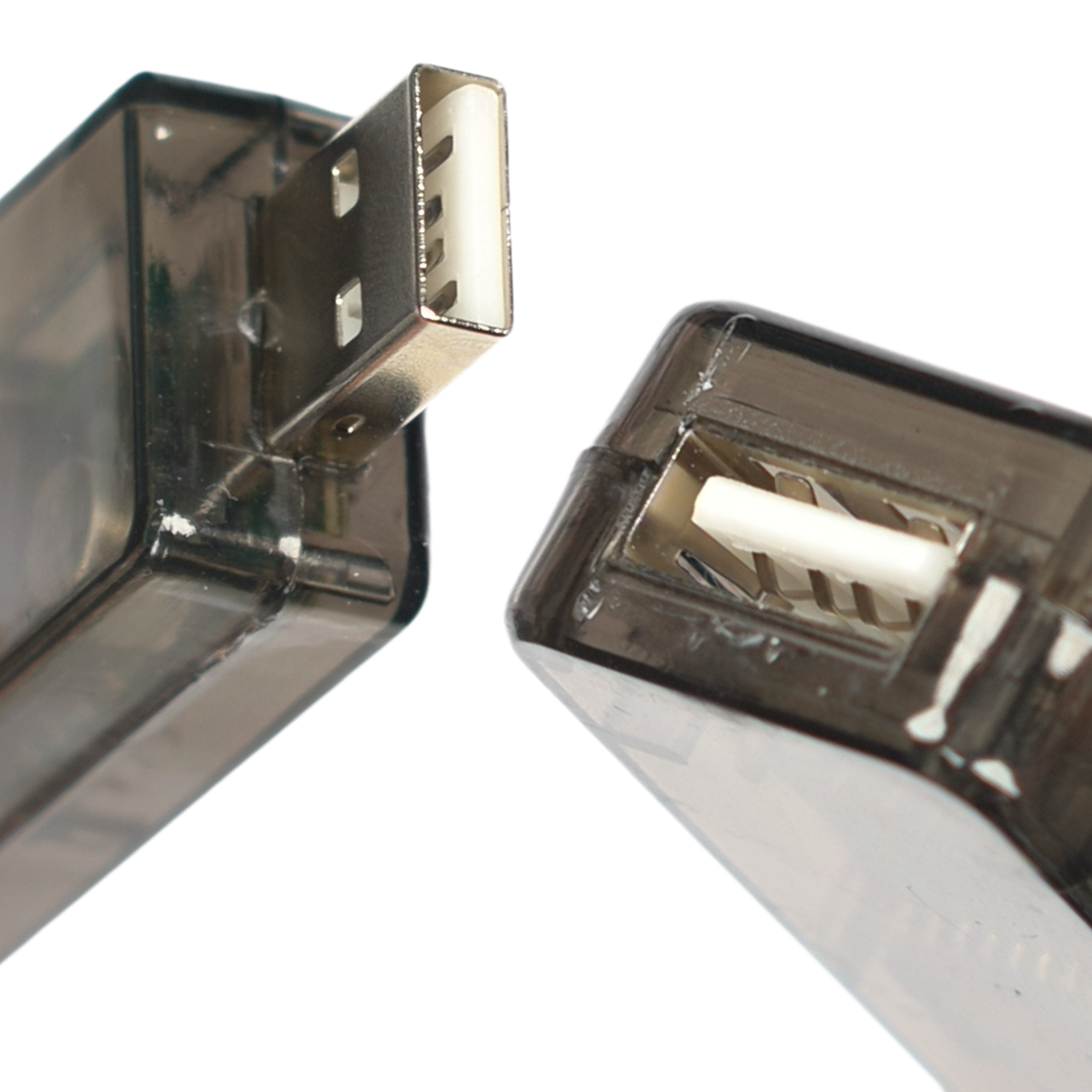

• Złącza: wtyk USB-A - gniazdo USB-A
• Kompatybilność systemowa: Windows, Linux, macOS (plug-and-play, bez sterowników)

Przykładowe zastosowania

• Zabezpieczenie portów komputera podczas programowania i debugowania mikrokontrolerów (programatory J-Link, ST-Link, AVRISP, PICKIT)
• Ochrona sprzętu podczas pracy z konwerterami USB-UART (układy FT232, CP2102, PL2303, CH341)
• Izolacja galwaniczna systemów pomiarowych, oscyloskopów i analizatorów stanów logicznych
• Eliminacja pętli masy w urządzeniach i przetwornikach audio
• Bezpieczne podłączanie hubów USB, czytników kart oraz aparatów cyfrowych
• Praca w środowisku warsztatowym narażonym na zakłócenia elektromagnetyczne

Korzyści

• Skuteczna ochrona sprzętu: separacja galwaniczna chroni komputery przed uszkodzeniami z powodu przepięć.
• Brak konieczności instalacji: urządzenie działa od razu po podłączeniu, nie wymaga dodatkowych sterowników.
• Wygodne zasilanie: moduł pobiera energię z portu USB hosta, eliminując potrzebę stosowania zewnętrznych zasilaczy.
• Redukcja zakłóceń: fizyczne oddzielenie obwodów pozwala zniwelować szumy zasilania.
• Szeroka kompatybilność: bezproblemowa współpraca z większością systemów operacyjnych oraz urządzeń Full Speed.

Uwaga: Izolator obsługuje prędkości transmisji do 12 Mb/s. Nie obsługuje urządzeń wymagających trybu High Speed (480 Mb/s), takich jak szybkie pamięci masowe czy karty sieciowe Wi-Fi.
