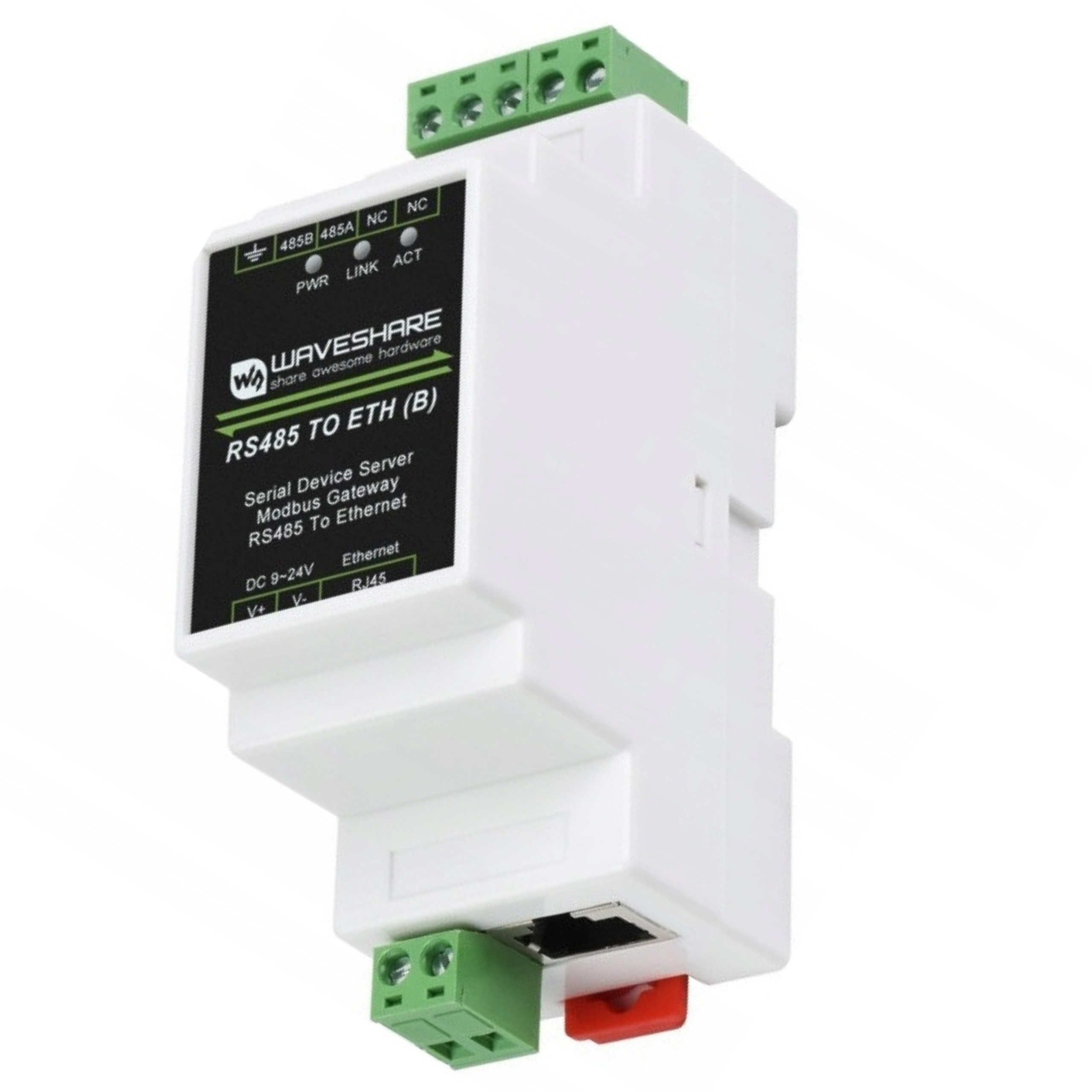

Konwerter RS485 na Ethernet RS485/RJ45 TCP/IP WaveShare 20978 Modbus MQTT

Przemysłowy konwerter RS485 na Ethernet TCP/IP Waveshare

Zaawansowany serwer szeregowy Waveshare 20978 zaprojektowany do realizacji dwukierunkowej, przezroczystej transmisji danych pomiędzy magistralą RS485 a siecią Ethernet. Moduł może pracować jako brama Modbus oraz brama MQTT, co czyni go uniwersalnym narzędziem w systemach automatyki przemysłowej i internecie rzeczy (IoT). Urządzenie z powodzeniem współpracuje ze sterownikami PLC oraz popularnymi platformami deweloperskimi, w tym do Arduino, do Raspberry Pi, do ESP8266 oraz do ESP32.

Kluczowe cechy techniczne

• Typ urządzenia: serwer szeregowy, gateway Modbus, gateway MQTT

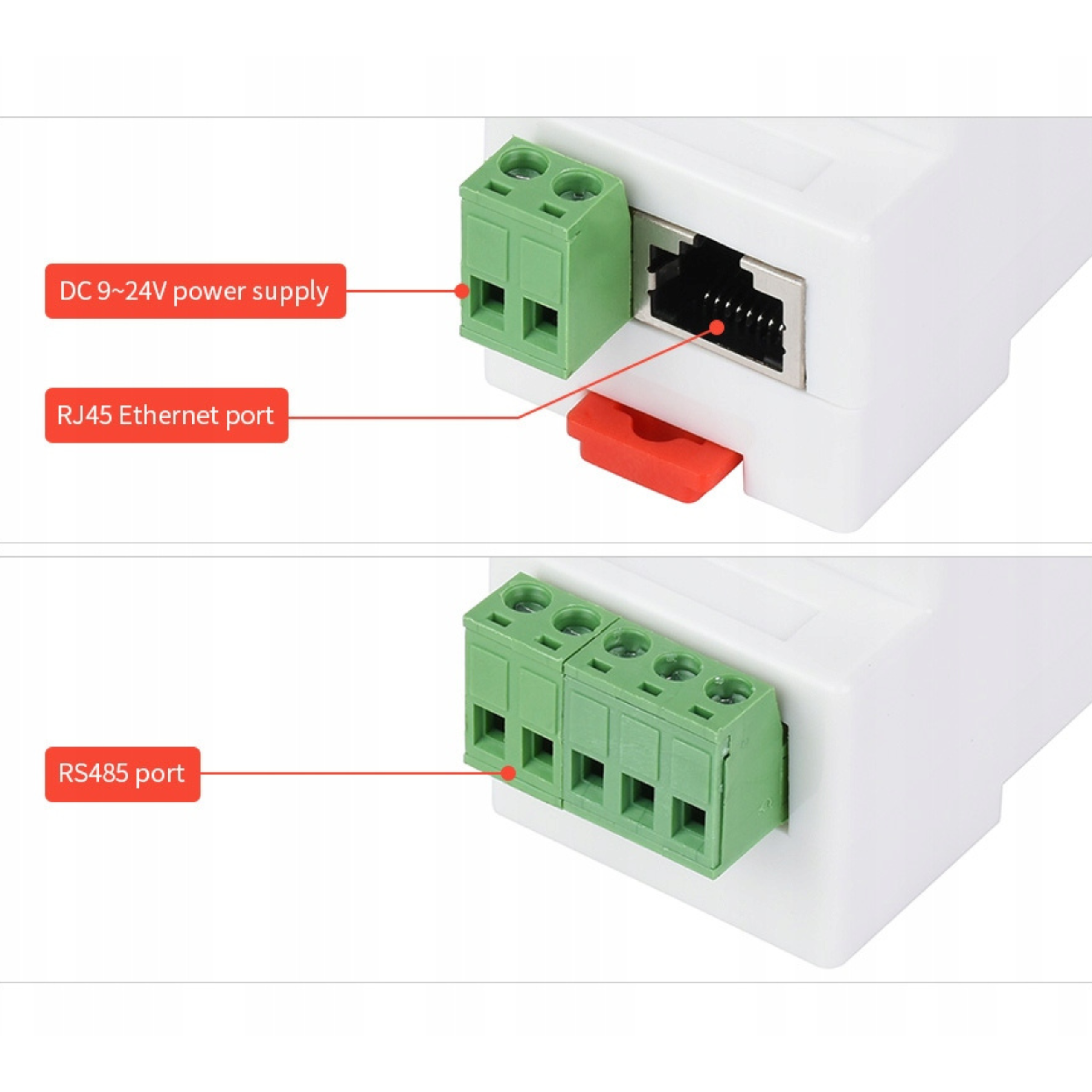

• Interfejsy komunikacyjne: 1 x port RS485, 1 x port Ethernet RJ45
• Zasilanie: 9-24 V DC (złącze śrubowe)
• Parametry sieci Ethernet: prędkość 10/100 Mb/s z funkcją auto-negocjacji
• Zabezpieczenia interfejsu sieciowego: ochrona przeciwprzepięciowa 2 kV
• Prędkość transmisji RS485: od 300 bps do 115200 bps
• Format danych szeregowych: 5-9 bitów danych, różne opcje parzystości (brak, nieparzysty, parzysty, mark, space)
• Obsługiwane protokoły: IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS

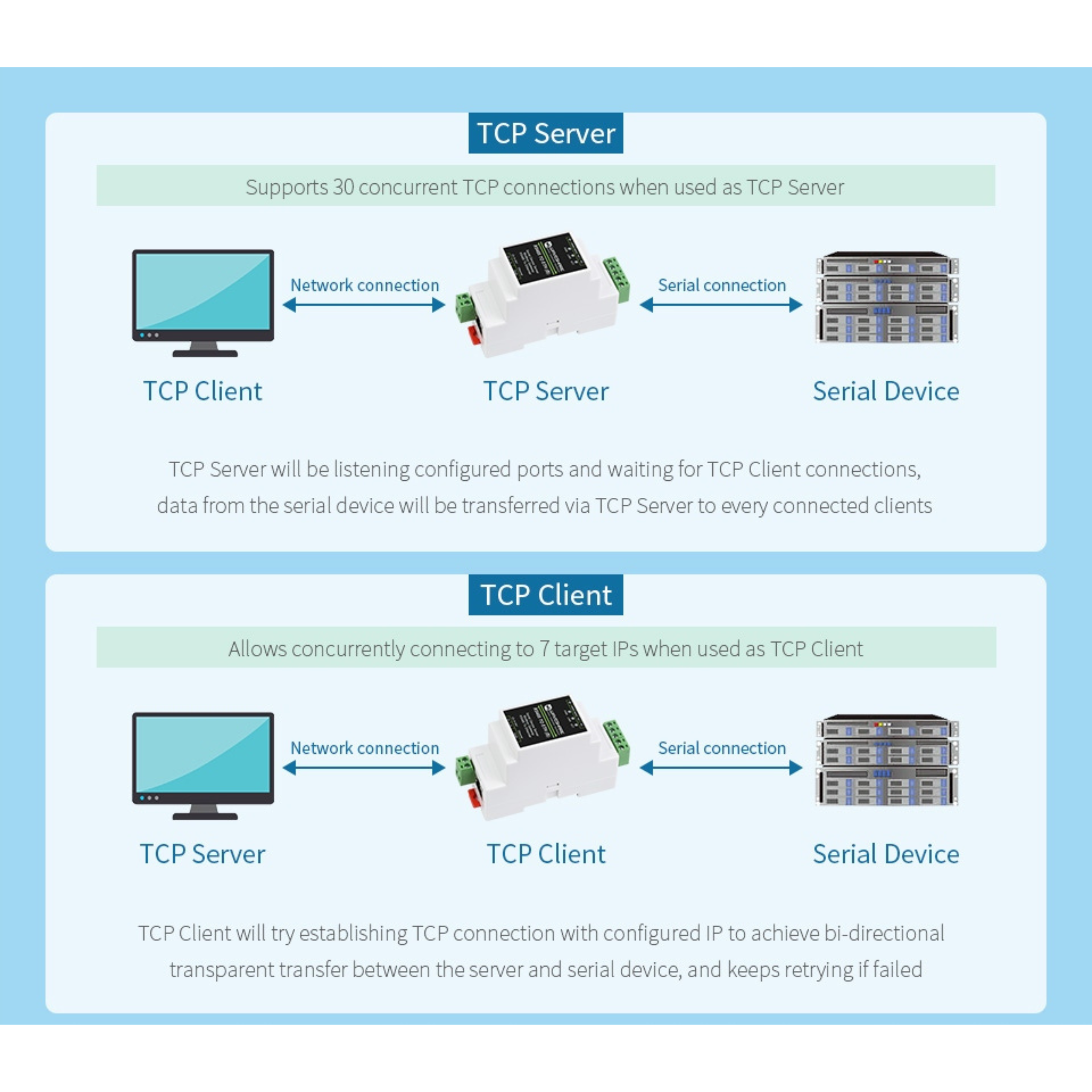

• Dostępne tryby pracy: serwer TCP, klient TCP (równocześnie z serwerem), UDP, UDP multicast
• Konfiguracja: z poziomu przeglądarki internetowej, oprogramowania hosta lub biblioteki zarządzania
• Zakres temperatur pracy: od -40°C do 85°C

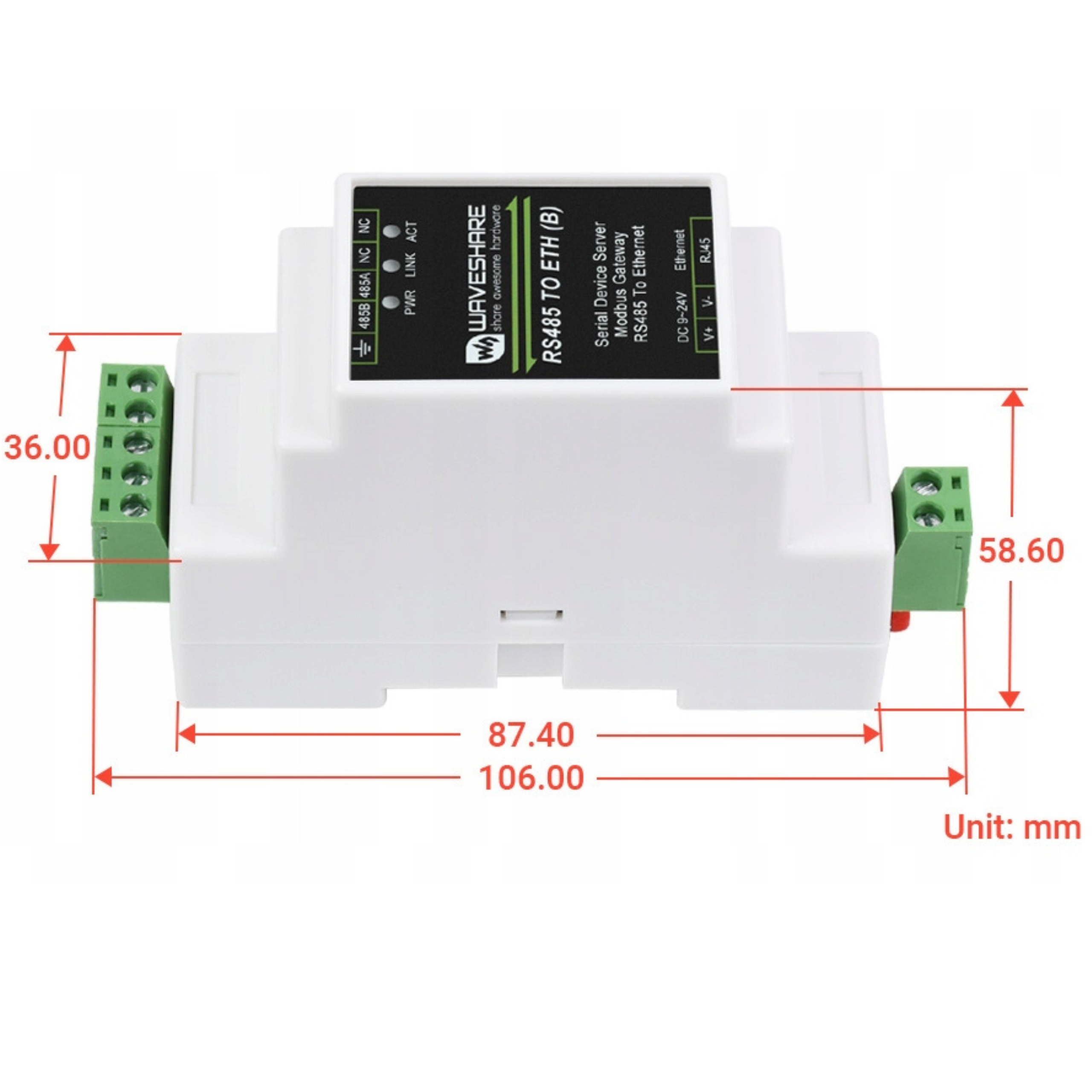

• Wymiary fizyczne: 87 x 36 x 59 mm

Korzyści

• Niezawodna komunikacja: Stabilna, dwukierunkowa transmisja danych bez utraty pakietów.
• Łatwa integracja sieciowa: Obsługa wielu trybów pracy i protokołów ułatwia wdrożenie w istniejącej infrastrukturze IT.
• Wysoka odporność środowiskowa: Szeroki zakres temperatur pracy pozwala na zastosowanie w trudnych warunkach przemysłowych.
• Bezpieczeństwo instalacji: Wbudowane zabezpieczenia przeciwprzepięciowe chronią podłączone urządzenia przed uszkodzeniem.
• Elastyczność zasilania: Tolerancja napięć od 9 V do 24 V DC upraszcza dobór zasilacza w szafie sterowniczej.

Przykładowe zastosowania

• Systemy automatyki przemysłowej i sterowania procesami.
• Zdalny odczyt parametrów z mierników i czujników z interfejsem RS485.
• Integracja urządzeń wykonawczych z systemami nadrzędnymi SCADA.
• Projekty inteligentnego budynku i zarządzania infrastrukturą.
• Rozbudowa sieci komunikacyjnych w systemach kontroli dostępu.
• Tworzenie zaawansowanych węzłów IoT z wykorzystaniem mikrokontrolerów (do ESP32, do ESP8266, do Arduino, do Raspberry Pi).
