Konwerter USB UART TTL CH340G 3V3 5V USB-A programator do Arduino ESP32

Konwerter USB UART TTL na CH340G 3V3 5V USB-A

Profesjonalny konwerter USB na UART (Universal Asynchronous Receiver-Transmitter) umożliwiający dwukierunkową transmisję danych pomiędzy komputerem z portem USB-A a urządzeniami wyposażonymi w interfejs szeregowy. Moduł oparty jest na popularnym i niezawodnym układzie CH340G. Urządzenie emuluje wirtualny port COM w systemie operacyjnym, co pozwala na łatwą komunikację z mikrokontrolerami.

Moduł jest w pełni kompatybilny z popularnymi platformami programistycznymi. Doskonale sprawdzi się jako programator do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ sterujący: CH340G
• Interfejs komunikacyjny: UART
• Napięcie poziomów logicznych: 3,3V oraz 5V - wybierane za pomocą zworki
• Złącze komputerowe: standardowy wtyk USB-A
• Sygnalizacja stanu: wbudowane diody LED (zasilanie, nadawanie TX, odbiór RX)
• Dodatkowe wyprowadzenia: RTS (Request to Send) oraz CTS (Clear to Send)
• Wymiary modułu: 59 mm x 24 mm

Przykładowe zastosowania

• Programowanie mikrokontrolerów bez wbudowanego interfejsu USB (np. do Arduino Pro Mini)
• Wgrywanie oprogramowania układowego do modułów WiFi (do ESP8266, do ESP32)
• Komunikacja szeregowa z minikomputerami (do Raspberry Pi)
• Diagnostyka urządzeń sieciowych (routery, switche) poprzez port konsoli
• Odczyt danych z czujników i modułów wyposażonych w interfejs UART
• Tworzenie własnych interfejsów diagnostycznych w projektach elektronicznych

Korzyści z zastosowania modułu

• Uniwersalność napięciowa - możliwość pracy z układami 3,3V oraz 5V dzięki wbudowanej zworce
• Wizualna kontrola pracy - diody LED informują o zasilaniu oraz trwającej transmisji danych
• Pełna kontrola przepływu - wyprowadzone piny RTS i CTS umożliwiają sprzętową kontrolę transmisji

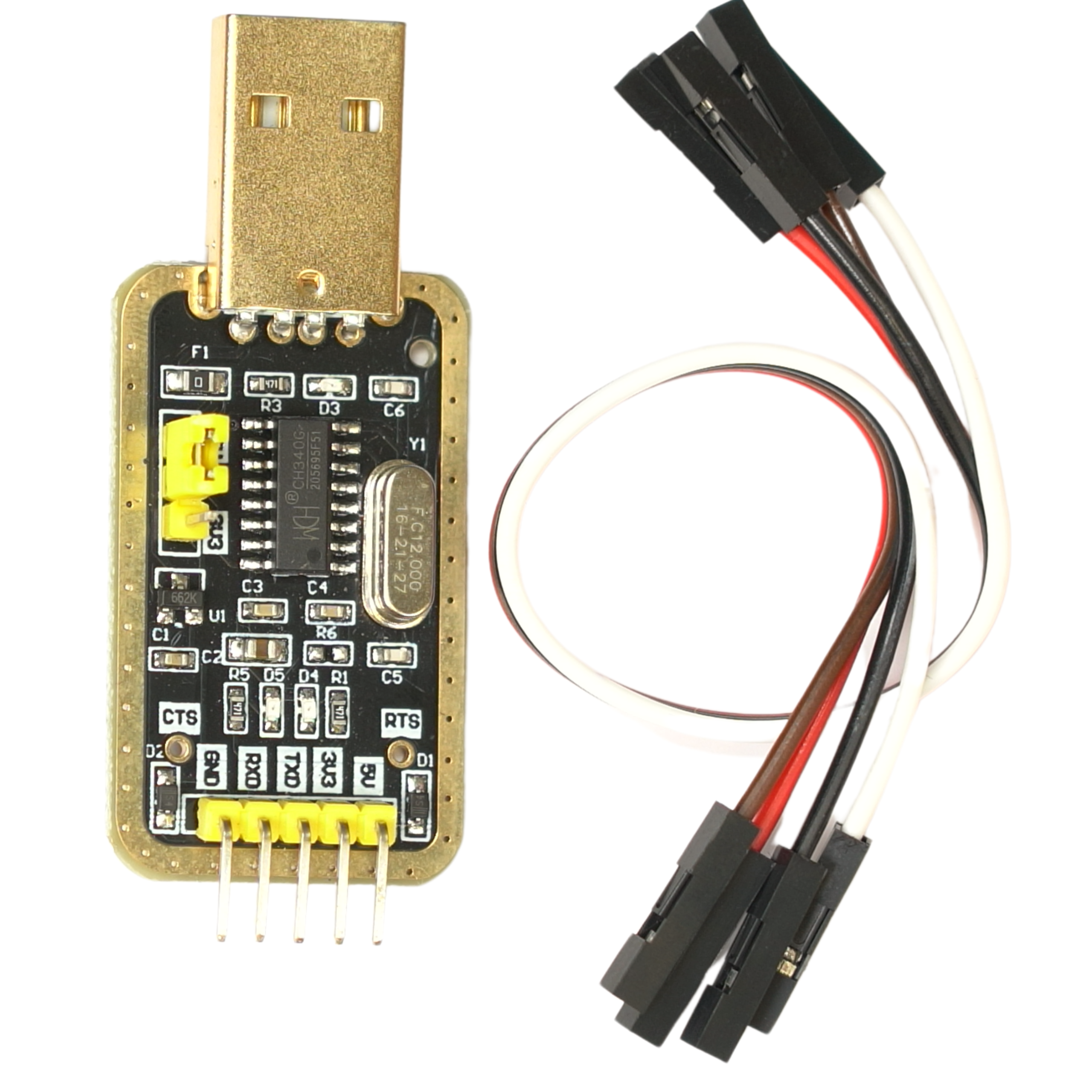

• Kompletny zestaw - w opakowaniu znajduje się niezbędna zworka oraz 4 przewody połączeniowe (gniazdo-gniazdo)
• Prosta instalacja - moduł wymaga jedynie standardowego sterownika ch341ser (polecany dla systemów Windows)
