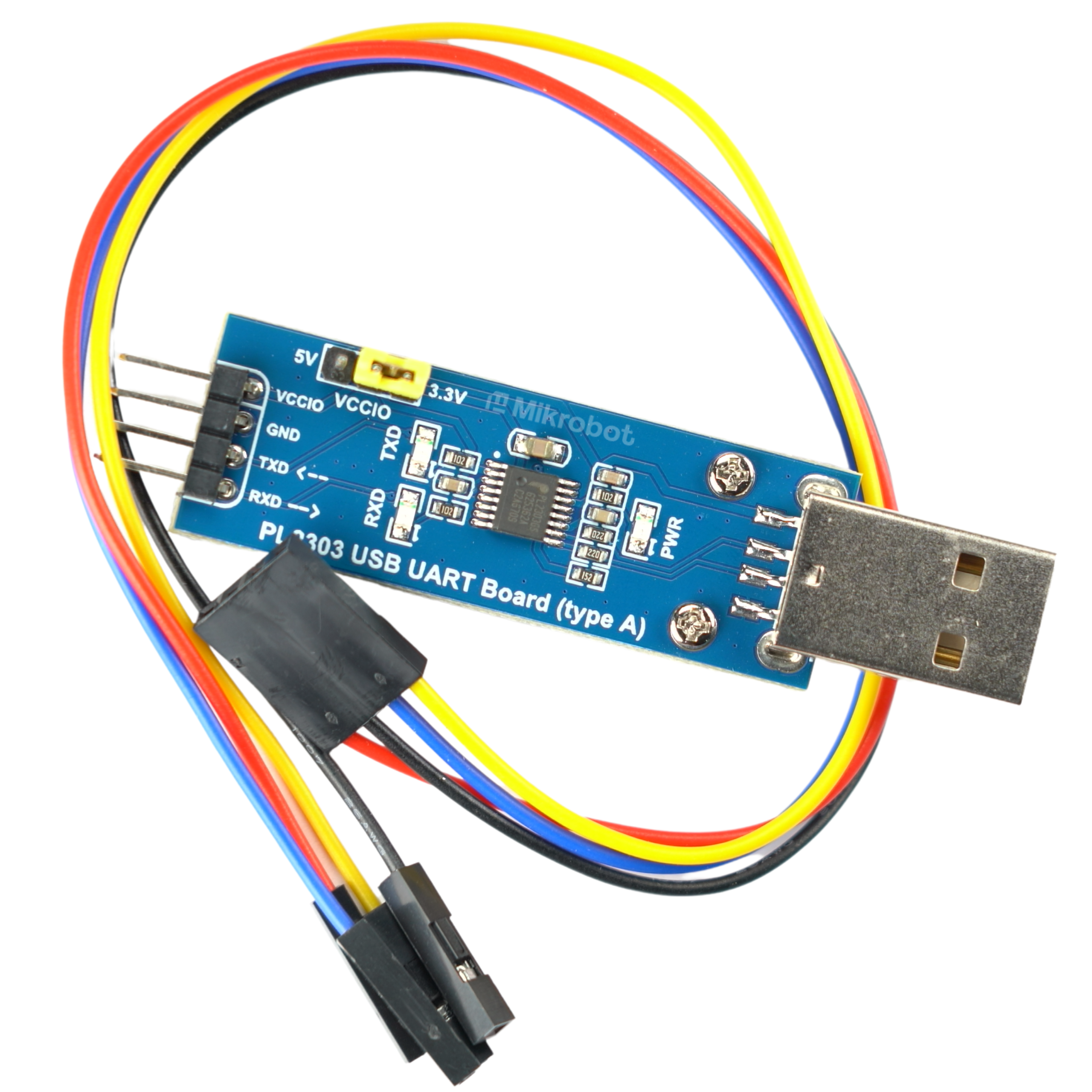

Konwerter USB UART TTL Win11 PL2303 GS 3.3V 5V port COM Waveshare + zworki

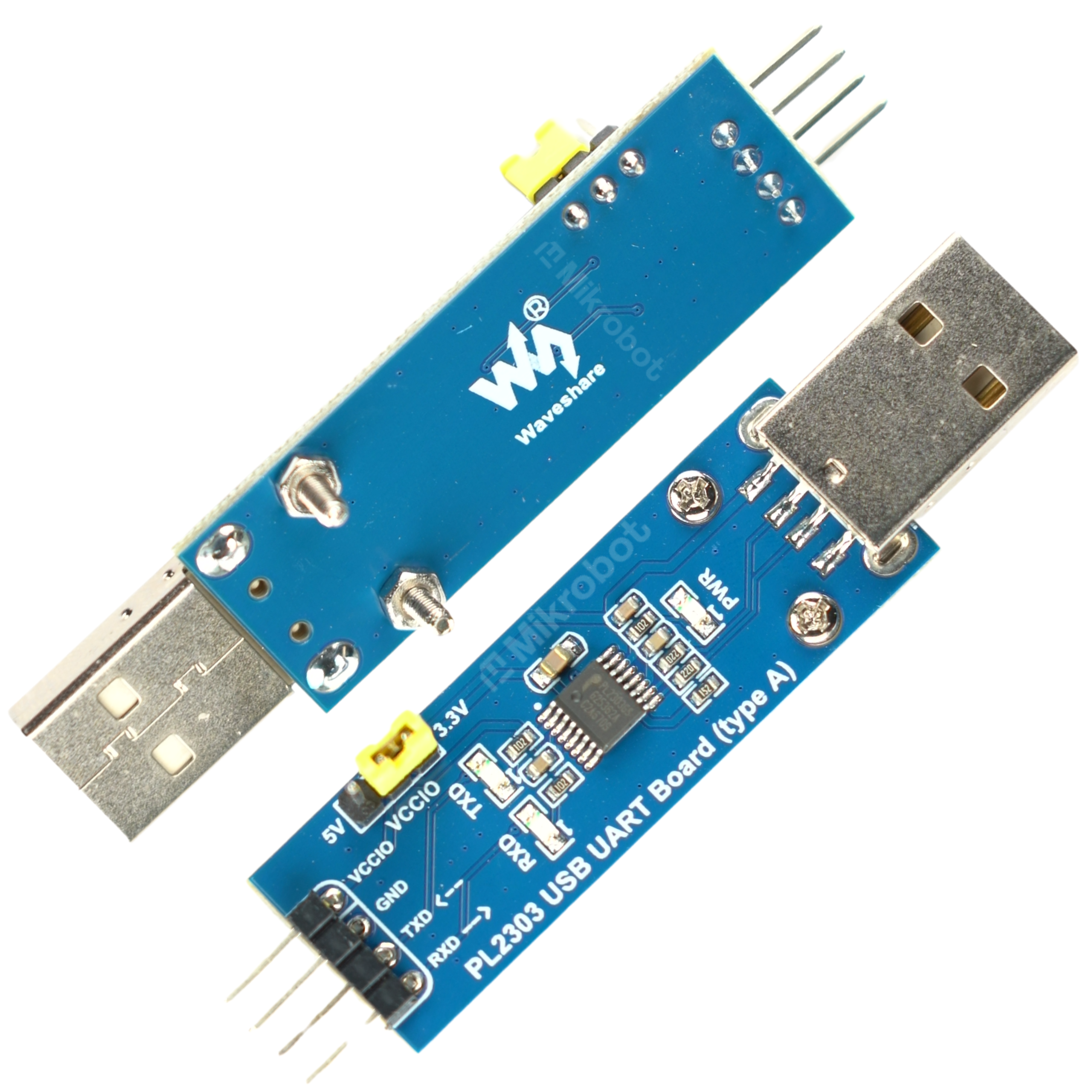

Konwerter TTL PL2303 GS USB UART

Moduł konwertera USB na UART (TTL) oparty na nowoczesnym układzie PL2303 GS. Zapewnia stabilną komunikację szeregową i jest w pełni kompatybilny z najnowszymi systemami operacyjnymi, w tym Windows 10 oraz 11. Dzięki funkcji Plug&Play, sterowniki instalują się automatycznie po podłączeniu urządzenia do portu USB. Moduł jest doskonałym wyborem do programowania i komunikacji z popularnymi platformami, takimi jak do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Zastosowany układ: PL2303 GS

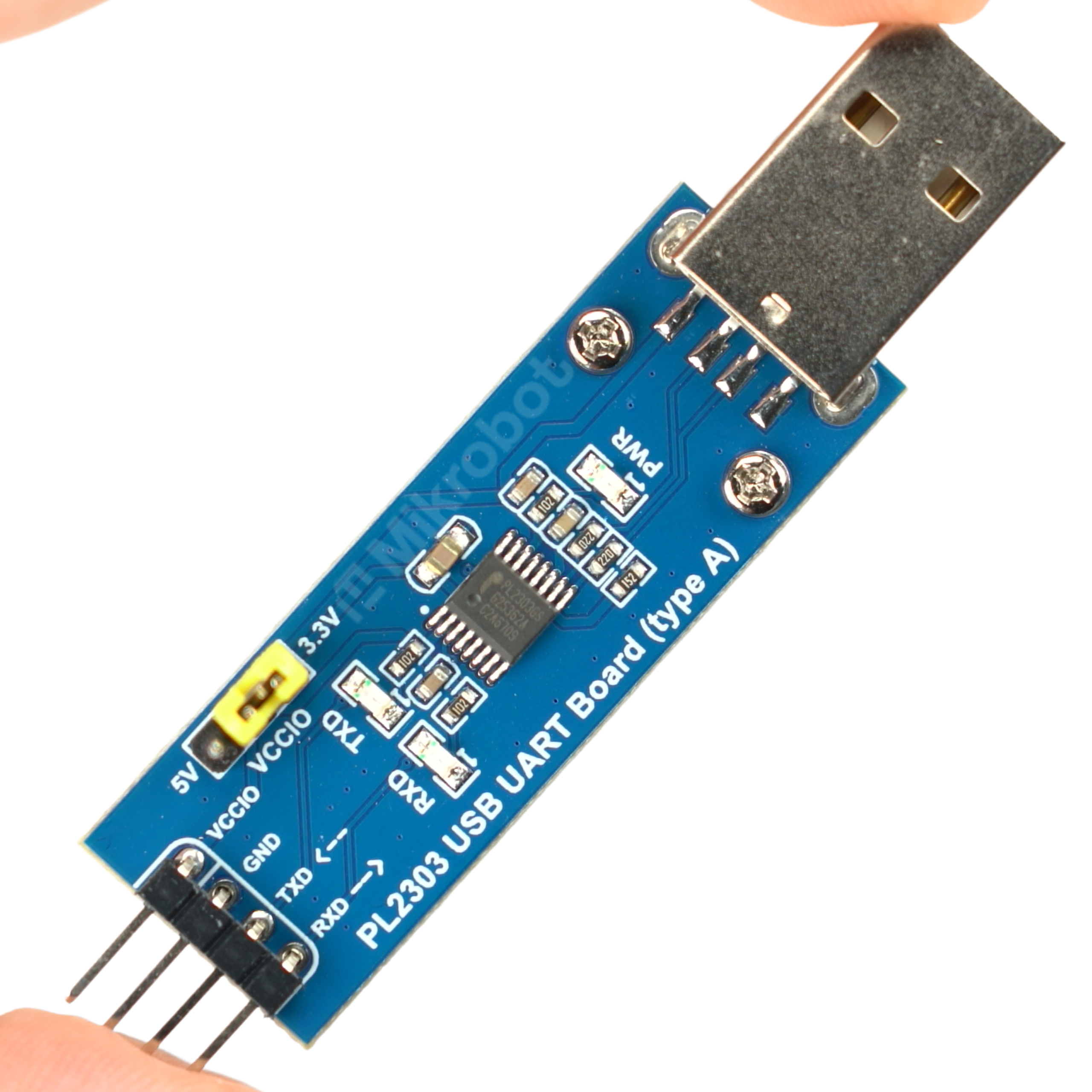

• Wybór napięcia pracy: zworka umożliwiająca ustawienie 5 V lub 3,3 V
• Wyprowadzenia: złącze goldpin z sygnałami TX, RX, GND, VCCIO
• Wydajność prądowa pinu VCCIO: do 500 mA dla 5V i do 100mA dla 3,3V
• Złącze: standardowy wtyk USB typ A
• Kompatybilność systemowa: Windows 7, 8, 8.1, 10, 11, Mac, Linux
• Możliwość rozszerzenia: obsługa standardu RS232 przy użyciu zewnętrznego układu typu MAX232/MAX3232

Symulacja portu COM i kompatybilność

Urządzenie po podłączeniu symuluje tradycyjny port COM, co pozwala na bezproblemową współpracę ze starszymi oraz nowszymi aplikacjami narzędziowymi. Konwerter zapewnia wygodne rozwiązanie dla podłączenia pełnego dupleksu asynchronicznego urządzenia szeregowego. Wbudowana zworka do wyboru napięcia logiki sprawia, że moduł jest uniwersalny i bezpieczny dla układów o różnym standardzie zasilania. Istnieje również możliwość rozszerzenia funkcjonalności do standardu RS232 za pomocą zewnętrznego układu typu MAX232.

Korzyści

• Bezproblemowa praca na nowoczesnych systemach bez ręcznego szukania sterowników (Plug&Play)
• Wysoka uniwersalność dzięki możliwości wyboru napięcia logiki 3,3 V lub 5 V
• Możliwość łatwej rozbudowy do komunikacji w standardzie RS232 za pomocą układu typu MAX232
• Bezpieczeństwo pracy z układami o różnym standardzie zasilania

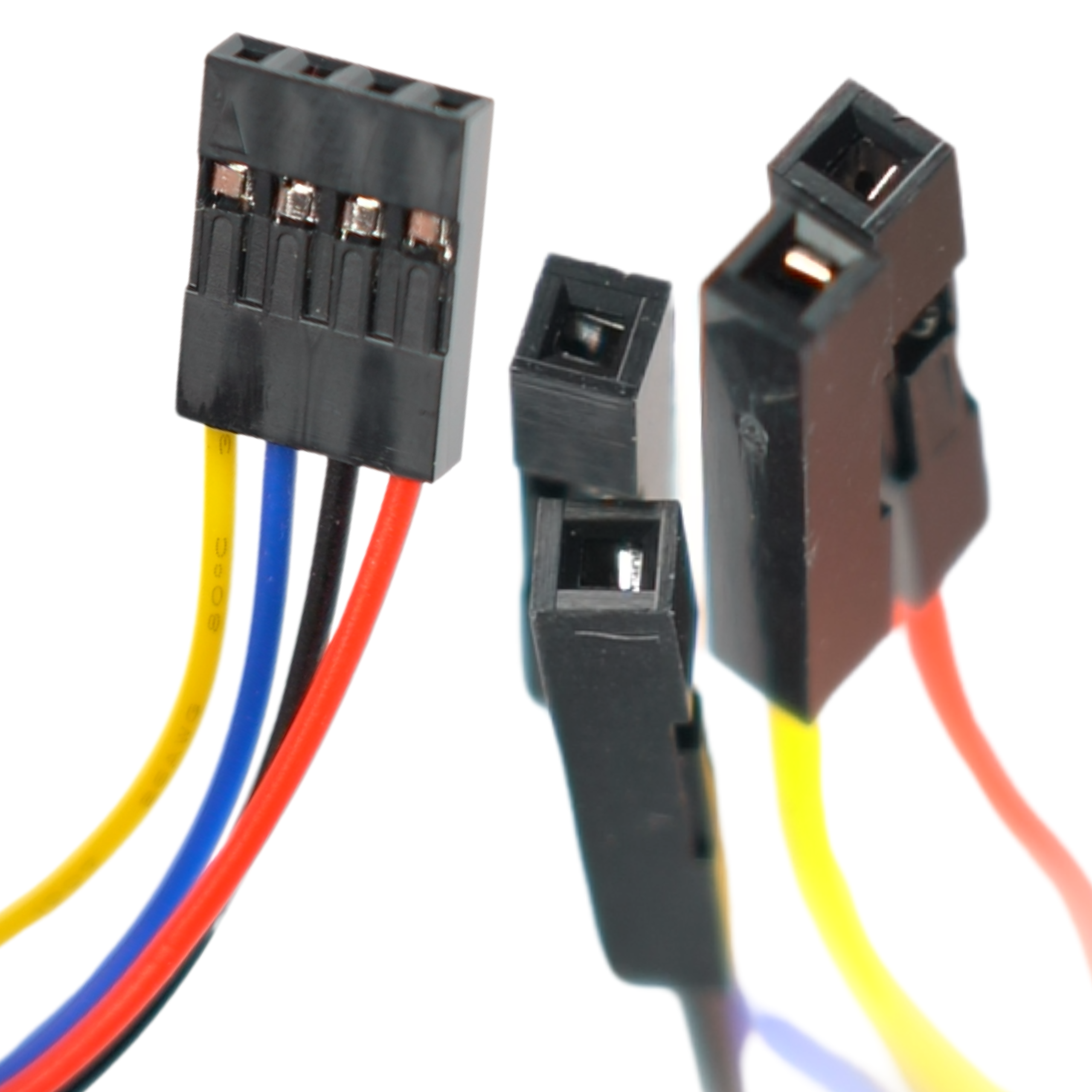

• Łatwe i szybkie podłączenie za pomocą standardowych przewodów ze złączami typu goldpin
• Pełna zgodność z popularnymi środowiskami programistycznymi i narzędziami diagnostycznymi

Ważne informacje o podłączeniu

Do poprawnej komunikacji z urządzeniem docelowym wystarczy podłączyć piny GND, TXD oraz RXD. Pamiętaj, że sygnał RX łączy się z TX, a TX z RX urządzenia docelowego. Należy zwrócić szczególną uwagę na właściwe połączenie sygnałów z płytą główną - odwrotne lub błędne podłączenie może skutkować uszkodzeniem elektroniki. Moduł jest przeznaczony do wszelkich układów elektronicznych wyposażonych w wejście TTL / UART (TX / RX).

Przykładowe zastosowania

• Programowanie i debugowanie mikrokontrolerów (do Arduino, do ESP32, do ESP8266)
• Komunikacja szeregowa z minikomputerami (do Raspberry Pi)
• Naprawa i diagnoza urządzeń elektronicznych wyposażonych w interfejs UART / TTL oraz RS232 (po zastosowaniu układu typu MAX232 / MAX3232)
• Wgrywanie nowego oprogramowania (firmware) do routerów, dysków twardych i dekoderów
• Odczyt danych z czujników i modułów z wyjściem szeregowym TTL
