Konwerter poziomów logicznych 8-kanałowy TXS0108E 3.3V 5V do Arduino ESP32

Konwerter poziomów logicznych 8-kanałowy TXS0108E

Moduł umożliwiający dwukierunkową konwersję sygnałów pomiędzy układami pracującymi na różnych napięciach. Oparty na niezawodnym układzie TXS0108E (oznaczenie YF08E), zapewnia bezpieczną komunikację urządzeń o poziomach logicznych z zakresu od 1.2V - 3.6V oraz 1.8V - 5.5V. Produkt doskonale nadaje się do ESP8266, do ESP32, do Arduino, do Raspberry Pi oraz systemów STM32.

Korzyści

• Automatyczna detekcja kierunku - układ samoczynnie dostosowuje kierunek przepływu sygnału bez konieczności ręcznego ustawiania dodatkowych pinów.
• Obsługa wielu linii - aż 8 niezależnych kanałów pozwala na jednoczesną konwersję wielu sygnałów, znacznie upraszczając schematy połączeń.
• Wszechstronna kompatybilność - konwerter płynnie współpracuje z najpopularniejszymi interfejsami wymiany danych, takimi jak I2C, SPI i UART.
• Wysoka przepustowość - urządzenie bez problemu obsługuje szybką transmisję informacji z prędkością dochodzącą do 110 Mbps.
• Kompaktowa konstrukcja - małe wymiary oraz wyjątkowo niski pobór energii to optymalne parametry dla energooszczędnych projektów IoT.

Kluczowe cechy techniczne

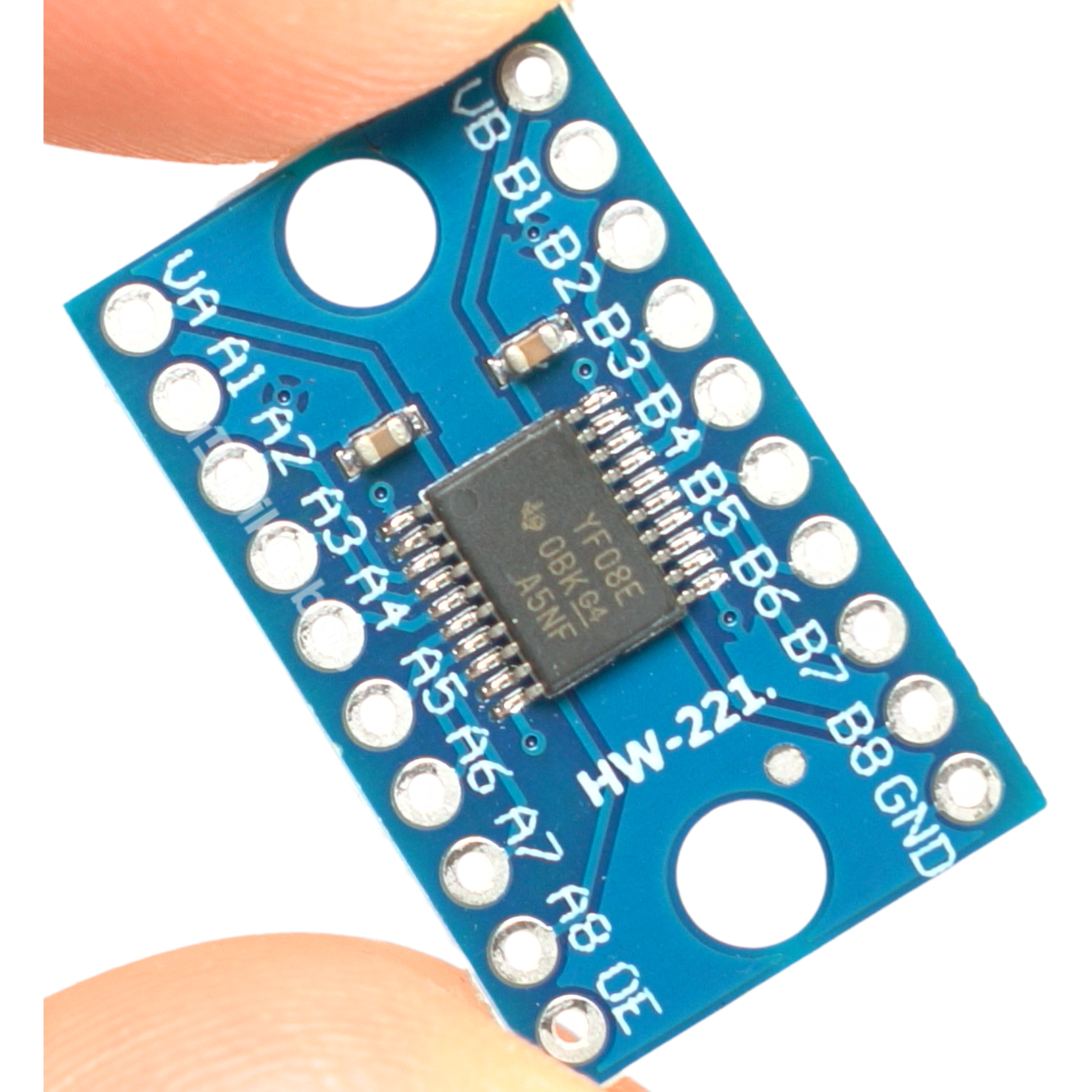

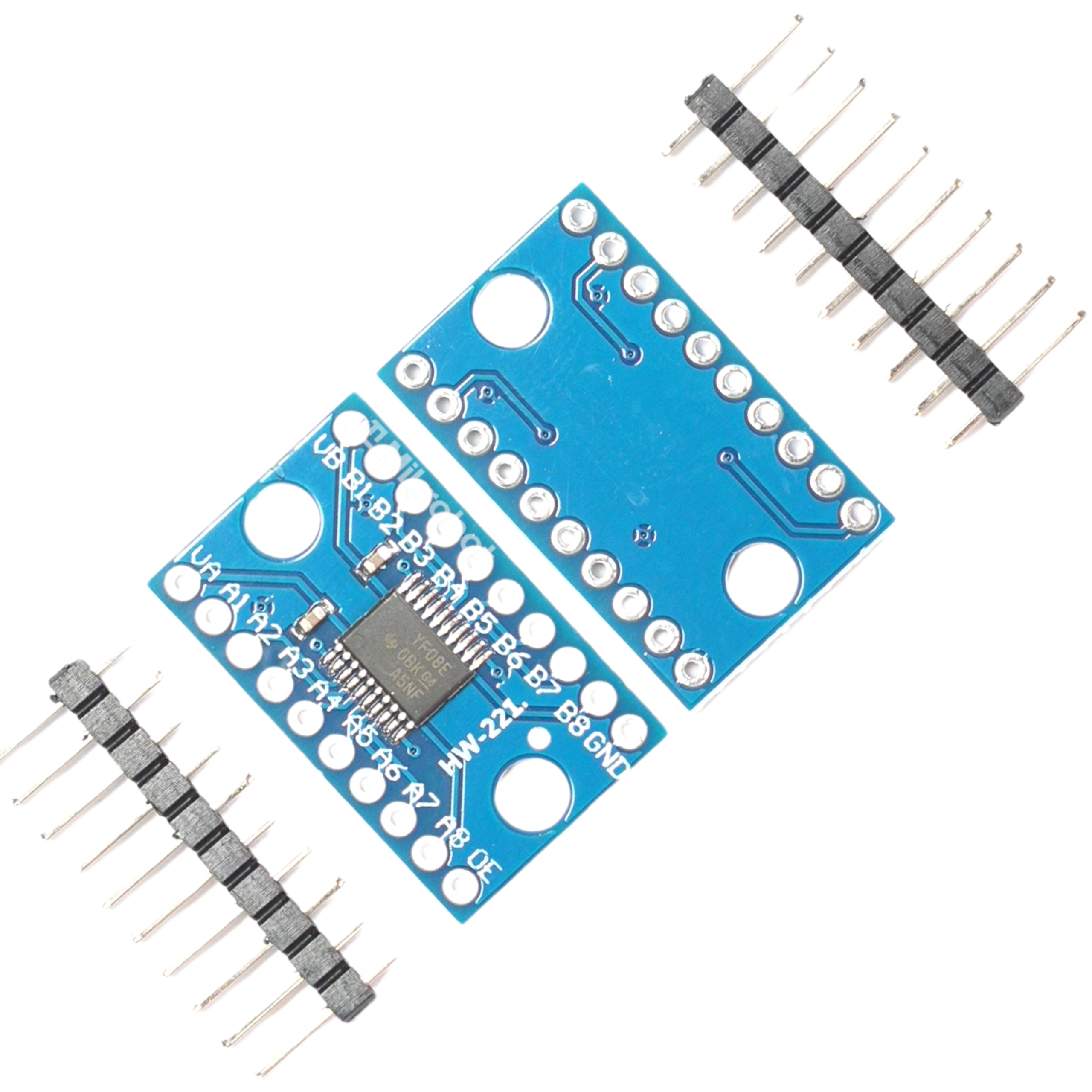

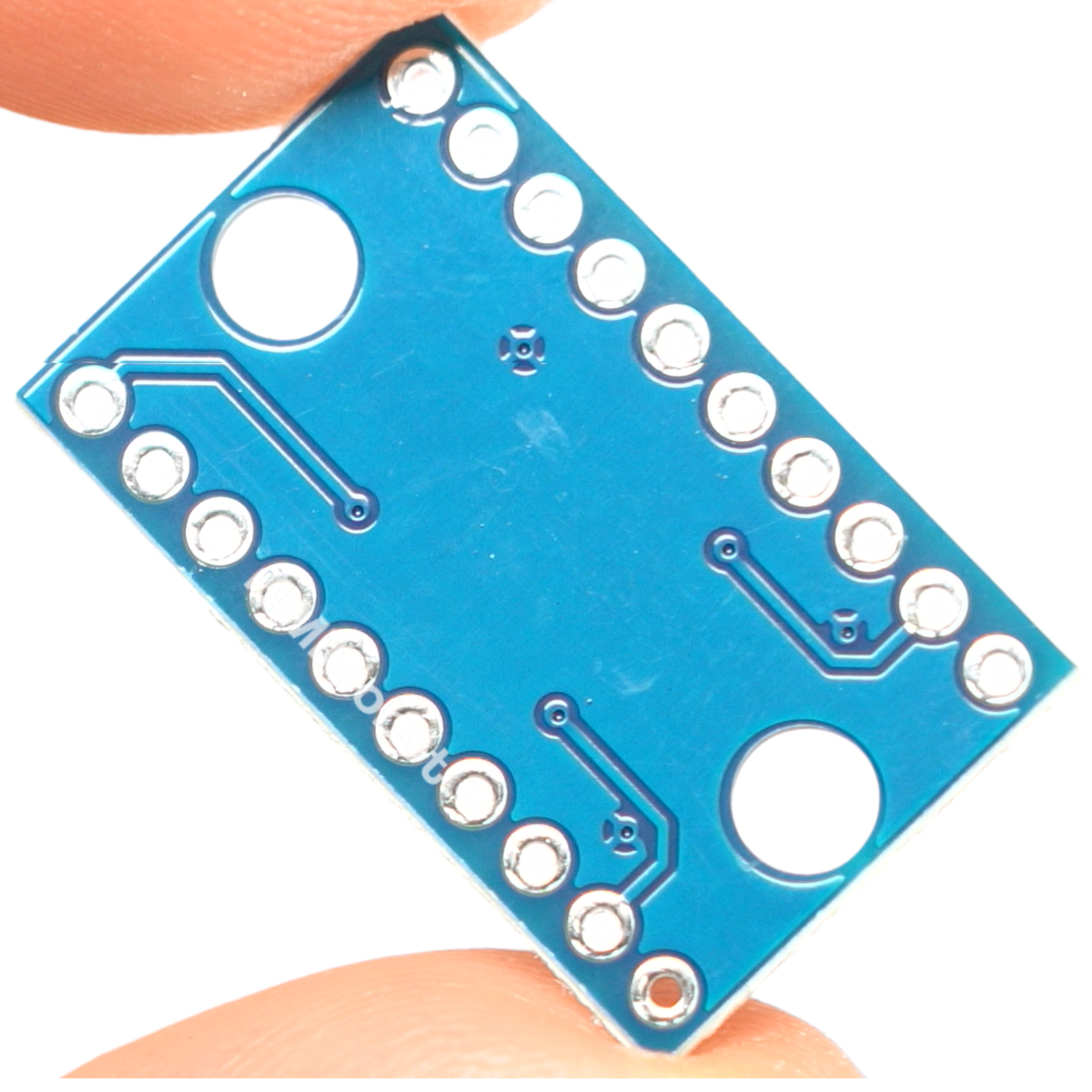

Płytka konwertera posiada wyprowadzenia umożliwiające łatwe podłączenie przewodów. Strona niskonapięciowa oznaczona jako LV wymaga zasilania w przedziale 1.2V - 3.6V, a wysokonapięciowa HV pracuje w zakresie 1.8V - 5.5V. Załączenie układu i aktywacja odbywa się poprzez podanie stanu wysokiego na pin OE. Wspólną masę układów należy podłączyć do złącza GND.

• Zastosowany układ scalony: TXS0108E / YF08E
• Ilość dostępnych kanałów konwersji: 8
• Napięcie zasilania strony niskiej (LV): 1.2V - 3.6V
• Napięcie zasilania strony wysokiej (HV): 1.8V - 5.5V
• Maksymalna prędkość przesyłu danych: do 110 Mbps
• Zgodność z protokołami komunikacyjnymi: I2C, SPI, UART, GPIO
• Wymiary całkowite płytki: 26 x 16 mm

Przykładowe zastosowania

Element ten jest wprost niezastąpiony w instalacjach, w których zachodzi potrzeba połączenia ze sobą komponentów elektronicznych o odmiennych standardach zasilania linii sygnałowych, skutecznie zapobiegając ich uszkodzeniu.

• Bezpieczne łączenie mikrokontrolerów zasilanych napięciem 5V z nowoczesnymi sensorami o standardzie 3.3V.
• Niezawodna współpraca wyświetlaczy graficznych OLED z nadrzędnymi sterownikami o innej logice.
• Płynna i bezbłędna wymiana danych z układami komunikacji bezprzewodowej, takimi jak moduły WiFi czy Bluetooth.
• Sprawny odczyt i przetwarzanie informacji odbieranych z modułów lokalizacji GPS.
• Zarządzanie stanami logicznymi pomiędzy poszczególnymi blokami wykonawczymi w automatyce.
• Szybkie i bezpieczne prototypowanie na płytkach uniwersalnych przy tworzeniu systemów o mieszanym napięciu zasilania.
