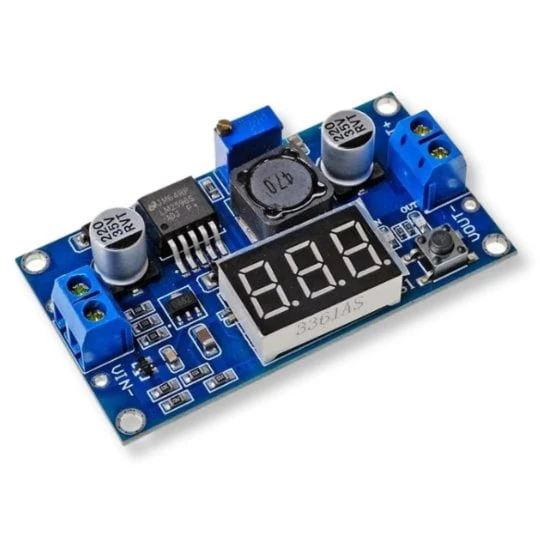

LM2596 Przetwornica Step-Down 3A DC-DC z wyświetlaczem i woltomierzem

Opis produktu: LM2596 Przetwornica Step-Down 3A DC-DC z wyświetlaczem i woltomierzem

Uniwersalna przetwornica LM2596S DC-DC z regulowanym napięciem wyjściowym w zakresie 3,2-35V i maksymalnym prądem do 3A, wyposażona jest we wbudowany w płytę woltomierz. Moduł idealnie nadaje się do zasilania układów elektronicznych, w tym do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Woltomierz umożliwia pomiar zarówno napięcia wejściowego, jak i wyjściowego. Dzięki temu można łatwo przełączać i monitorować oba napięcia za pomocą wygodnego przełącznika umieszczonego na płytce.

Moduł zapewnia precyzyjną regulację napięcia wyjściowego i jest chroniony przed zwarciem, co znacząco zwiększa bezpieczeństwo użytkowania. Należy pamiętać, że jest to przetwornica obniżająca napięcie (step-down), co oznacza, że napięcie wyjściowe nie może przekraczać napięcia wejściowego.

Kluczowe cechy techniczne

• Napięcie wejściowe: od 3,2V do 40V
• Napięcie wyjściowe: od 3,2V do 35V (zawsze niższe niż wejściowe)
• Maksymalny prąd wyjściowy: 3A (wymagane chłodzenie), do 2A bez radiatora
• Sterownik: sprawdzony układ LM2596
• Sprawność: poniżej 90% (zależna od obciążenia)
• Częstotliwość przełączania: 150 MHz
• Wymiary płytki: 66 x 35 x 15 mm
• Masa: 23 g

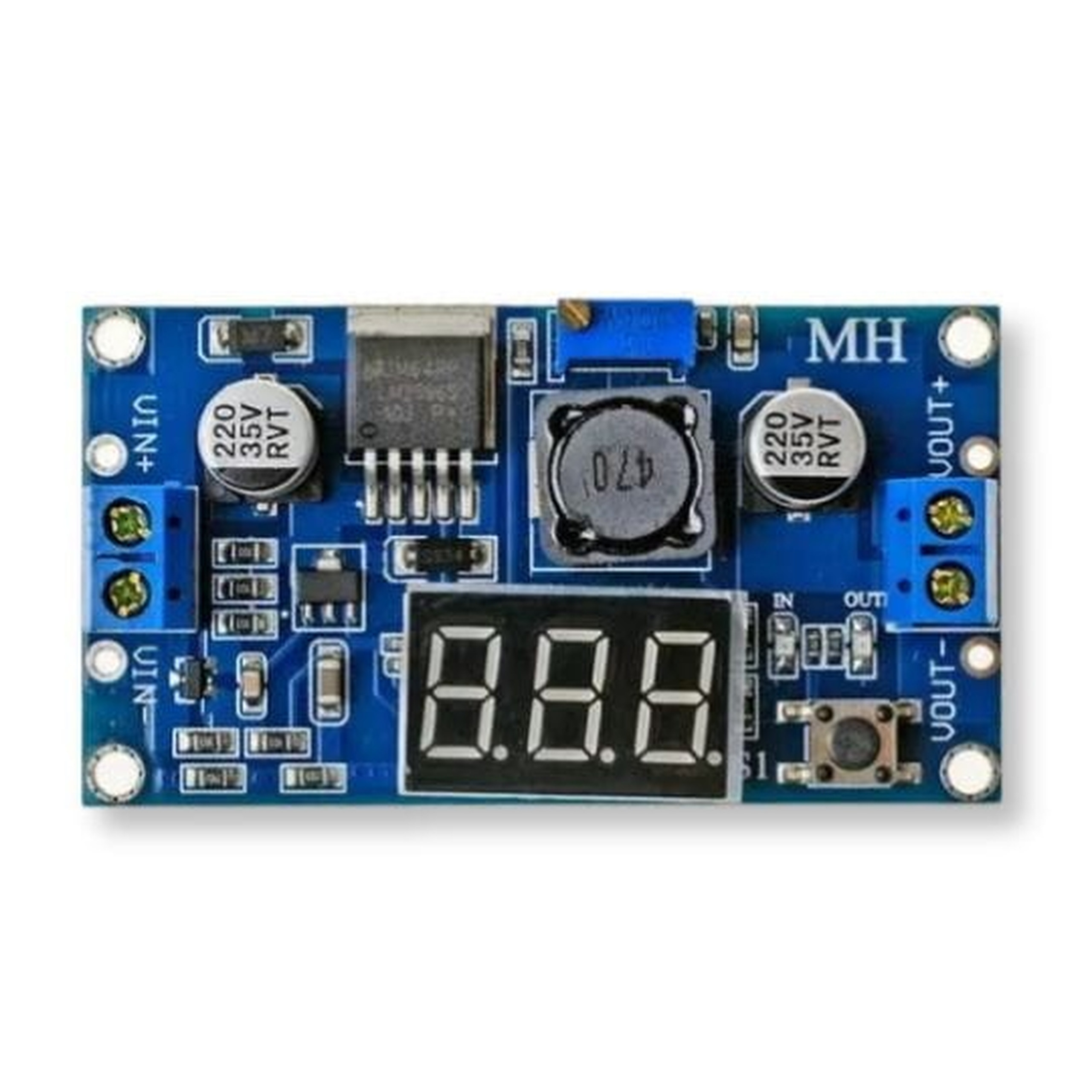

Sposób użycia (wyprowadzenia)

• IN+ - dodatni biegun napięcia wejściowego
• IN- - ujemny biegun napięcia wejściowego (masa)
• OUT+ - dodatni biegun napięcia wyjściowego
• OUT- - ujemny biegun napięcia wyjściowego (masa)

Przykładowe zastosowania

• Zasilanie modułów mikrokontrolerów (do Arduino, do Raspberry Pi)
• Obniżanie napięcia w projektach robotyki i automatyki
• Prototypowanie układów elektronicznych na płytkach stykowych
• Zasilanie układów IoT (do ESP32, do ESP8266)
• Budowa przenośnych zasilaczy i ładowarek o regulowanym napięciu

Korzyści

• Wygodny podgląd napięć - wbudowany woltomierz pozwala na szybką kontrolę bez zewnętrznych mierników
• Prosta obsługa - łatwe przełączanie między pomiarem wejścia i wyjścia za pomocą jednego przycisku
• Bezpieczeństwo układu - zintegrowana ochrona przed zwarciem chroni podłączone komponenty
• Uniwersalność - szeroki zakres napięć wejściowych i wyjściowych pozwala na użycie w wielu projektach
• Łatwy montaż - 4 otwory montażowe o średnicy 3mm ułatwiają instalację w obudowach
