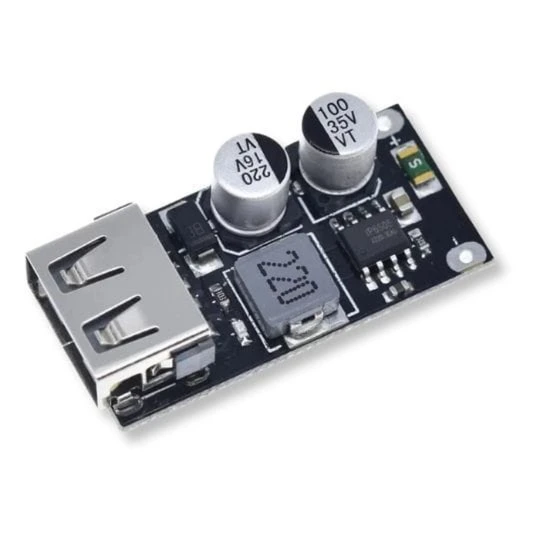

Ładowarka USB QC 3.0 Quick Charge z 6-32V na 5V 24W Szybkie Ładowanie

Ładowarka USB QC 3.0 Quick Charge z 6-32V na 5V 24W Szybkie Ładowanie

Kompaktowy i wydajny moduł ładowarki typu step-down, kompatybilny z głównymi standardami szybkiego ładowania. Urządzenie pracuje z napięciem wejściowym w zakresie 6-32V, zapewniając domyślnie na wyjściu stabilne napięcie 5V. W przypadku podłączenia urządzenia obsługującego szybkie ładowanie, moduł automatycznie dostosowuje napięcie wyjściowe w przedziale od 3V do 12V.

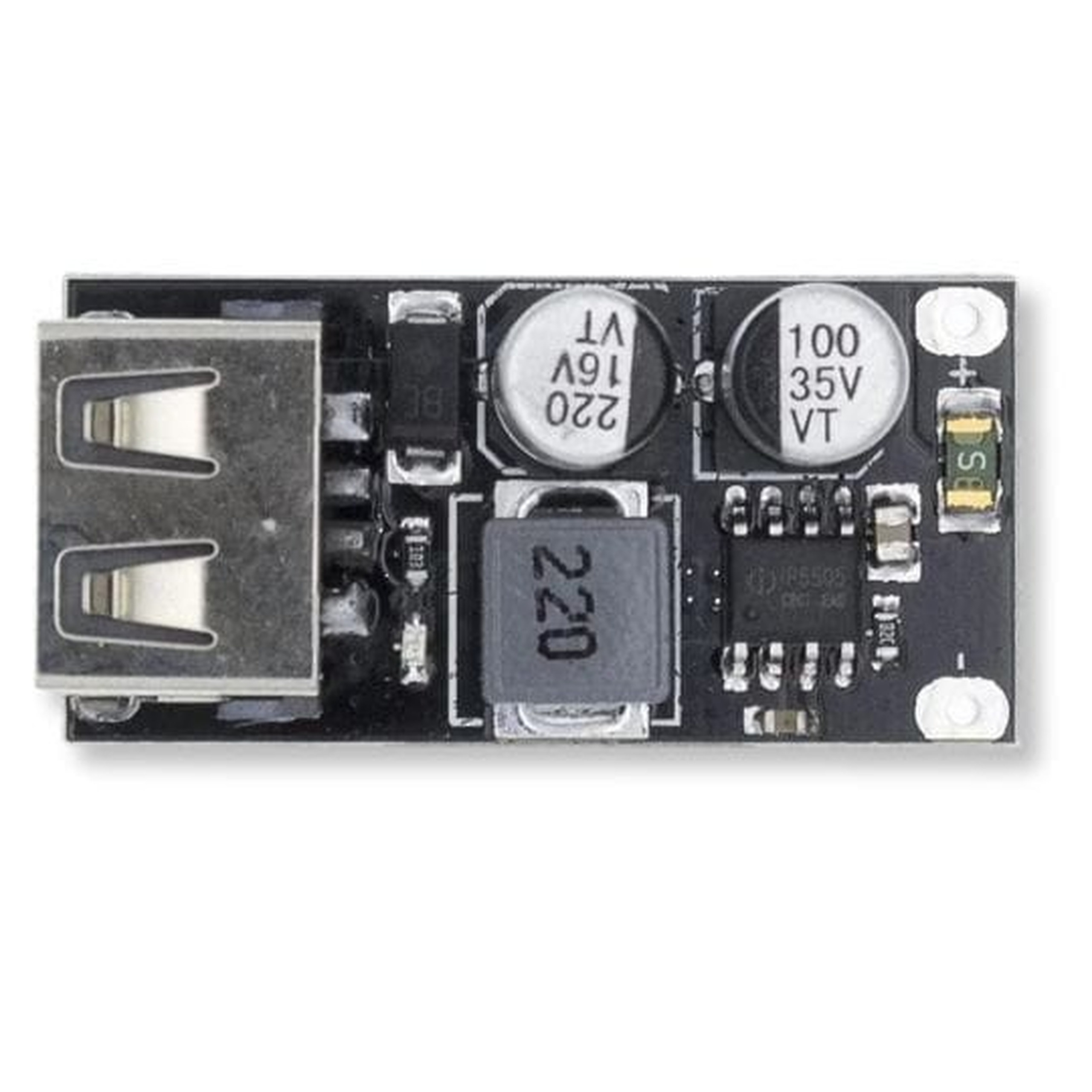

Sercem przetwornicy jest zaawansowany sterownik IP6505, który odpowiada za automatyczne dobieranie odpowiednich parametrów ładowania. Gdy podłączony smartfon obsługuje standard Quick Charge, układ natychmiast aktywuje tryb szybkiego ładowania. Maksymalna moc wyjściowa modułu wynosi 24W.

Kluczowe cechy techniczne

• Przetwornica Step-Down DC-DC oparta na układzie IP6505
• Napięcie wejściowe: 6 - 32V
• Napięcie wyjściowe: domyślnie 5V, obsługa QuickCharge 2.0/3.0 w zakresie 3 - 12V
• Maksymalna moc wyjściowa: 24W
• Złącza: wyjściowe USB typ A, wejściowe pady z otworem do lutowania

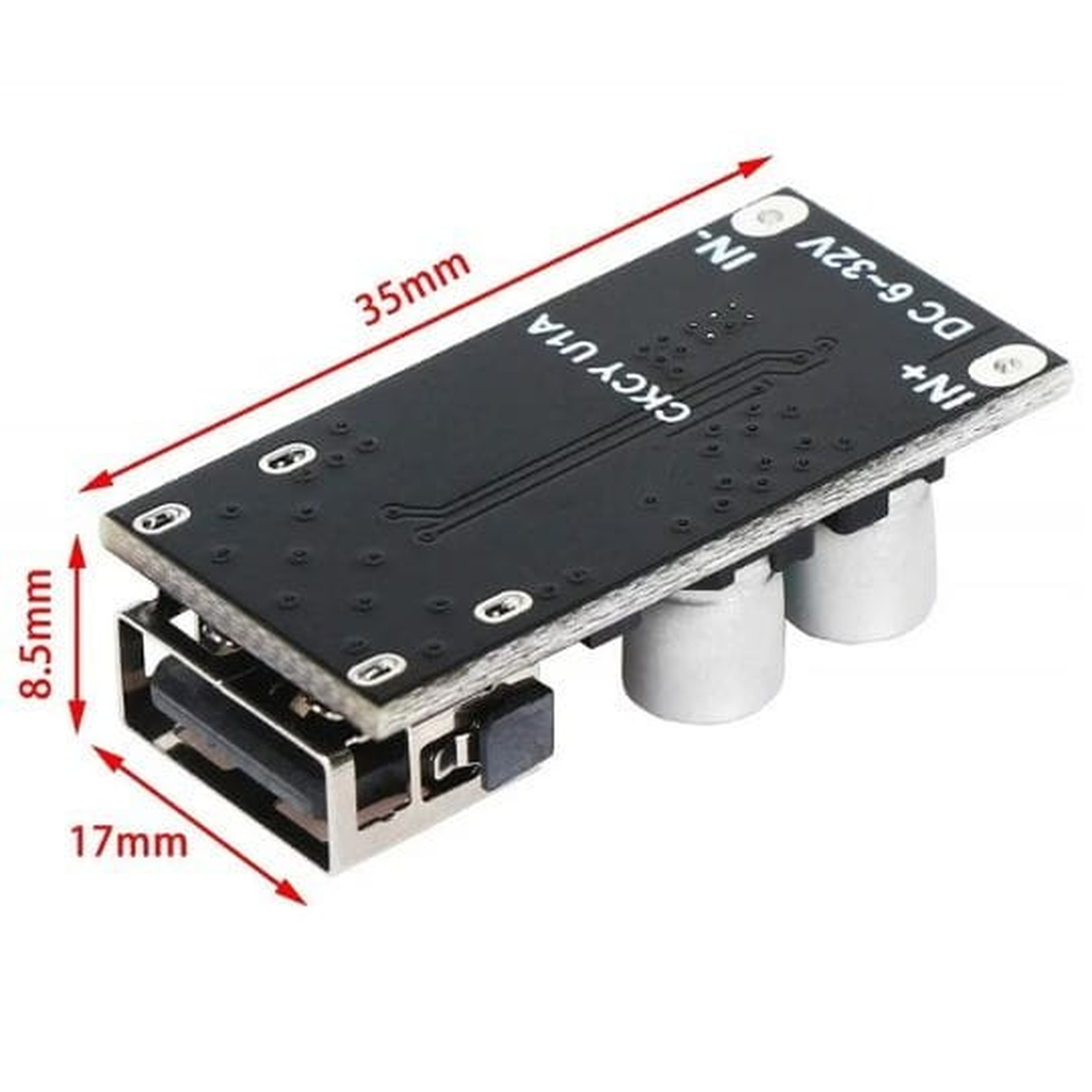

• Wymiary modułu: 35 x 19 x 9 mm

Zabezpieczenia i wspierane standardy

Moduł został wyposażony w kompleksowy system zabezpieczeń, w tym bezpiecznik na wejściu. Obejmują one ochronę napięciową i nadprądową na wejściu oraz zabezpieczenia nadprądowe i przeciwzwarciowe na wyjściu, co gwarantuje pełne bezpieczeństwo użytkowania i chroni przed przegrzaniem.

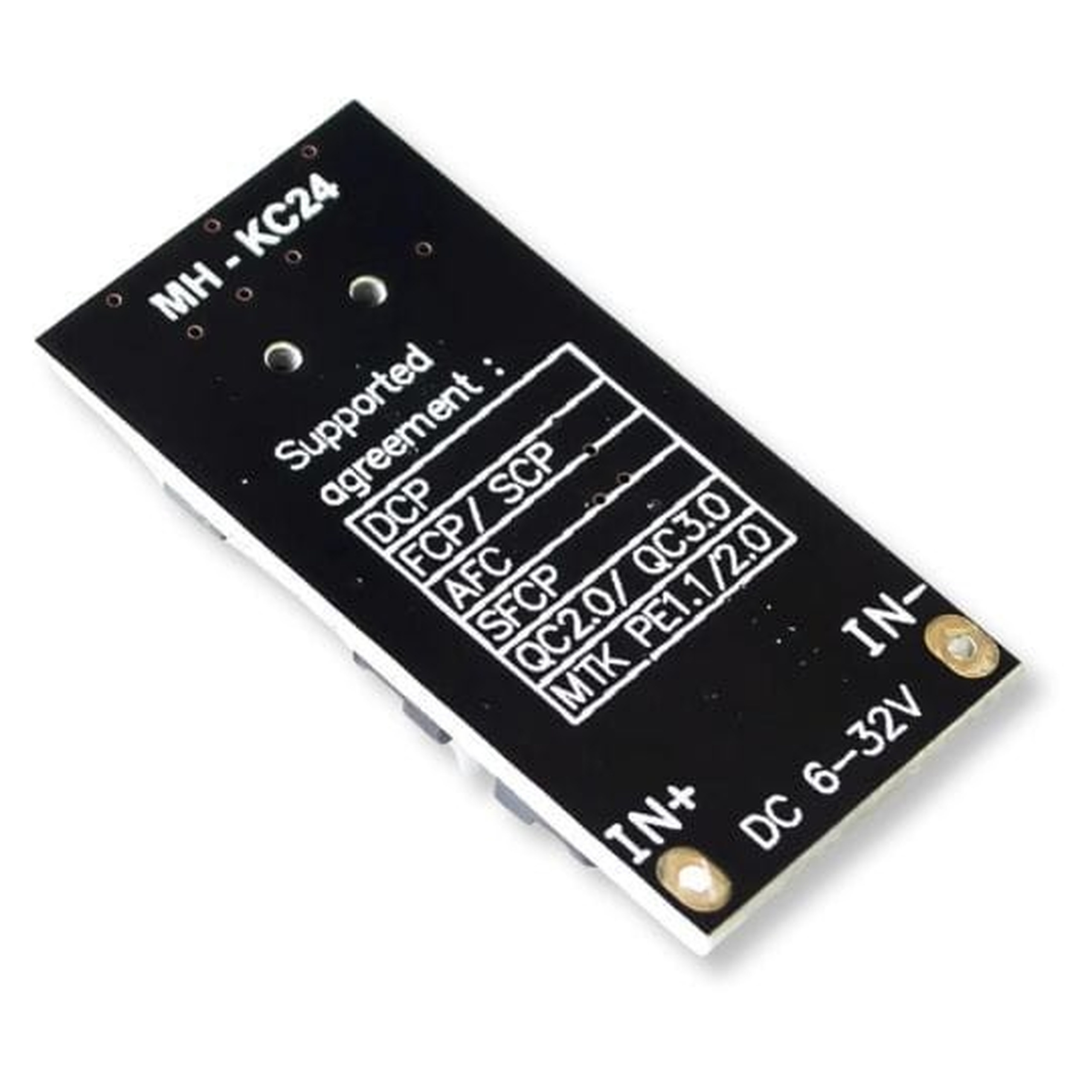

Zastosowany układ IP6505 wspiera najpopularniejsze standardy szybkiego ładowania:

• Qualcomm Quick Charge 2.0 i 3.0
• DCP, BC1.2 oraz standardy Apple i Samsung
• Huawei Fast Charge Protocol (FCP/SCP) i Adaptive Fast Charging (AFC)
• Spreadtrum Fast Charge Protocol (SFCP)
• MediaTek Pump Express 1.1 i 2.0 (PE1.1/PE2.0)

Przykładowe zastosowania

• Szybka ładowarka samochodowa zasilana z instalacji pojazdu
• Budowa własnego, wydajnego power banku w oparciu o pakiety akumulatorów Li-Ion
• Systemy zasilania współpracujące z panelami słonecznymi
• Modernizacja starszych zasilaczy o funkcję szybkiego ładowania USB
• Projekty DIY wymagające stabilnego zasilania 5V z wyższego napięcia wejściowego

Korzyści

• Automatyczne dostosowywanie napięcia i parametrów ładowania do podłączonego urządzenia
• Szeroki zakres napięcia wejściowego (6-32V) umożliwiający zasilanie z wielu źródeł
• Wysoka moc wyjściowa 24W skracająca czas ładowania urządzeń mobilnych
• Kompaktowe wymiary ułatwiające montaż w niewielkich obudowach i projektach
• Wbudowane zabezpieczenia chroniące zarówno moduł, jak i ładowane urządzenia
