Ładowarka do ogniw Li-Ion TP5100 1S/2S 4.2V/8.4V do 2A z zabezpieczeniem

Ładowarka do ogniw Li-Ion TP5100 1S/2S 4.2V/8.4V do 2A z zabezpieczeniem

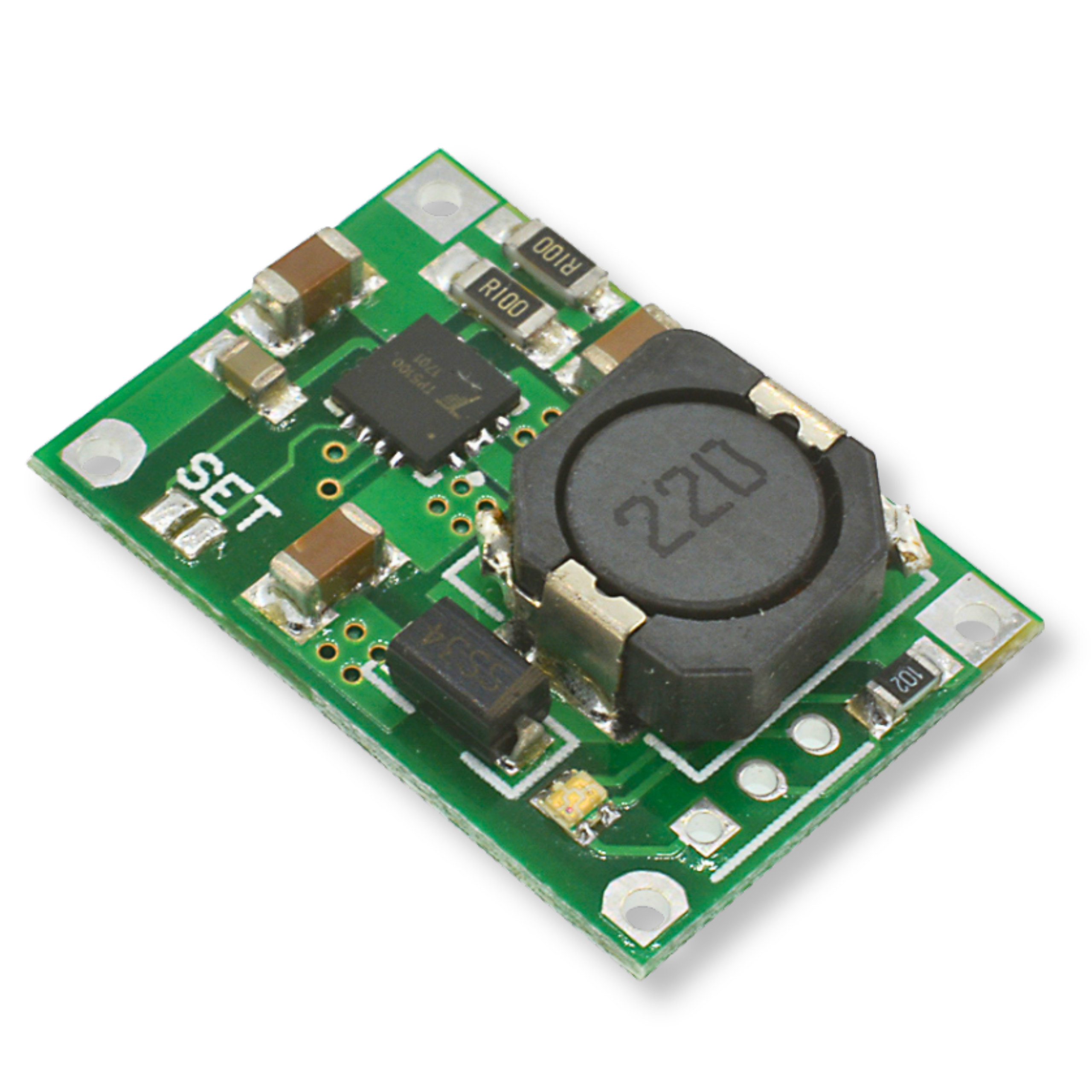

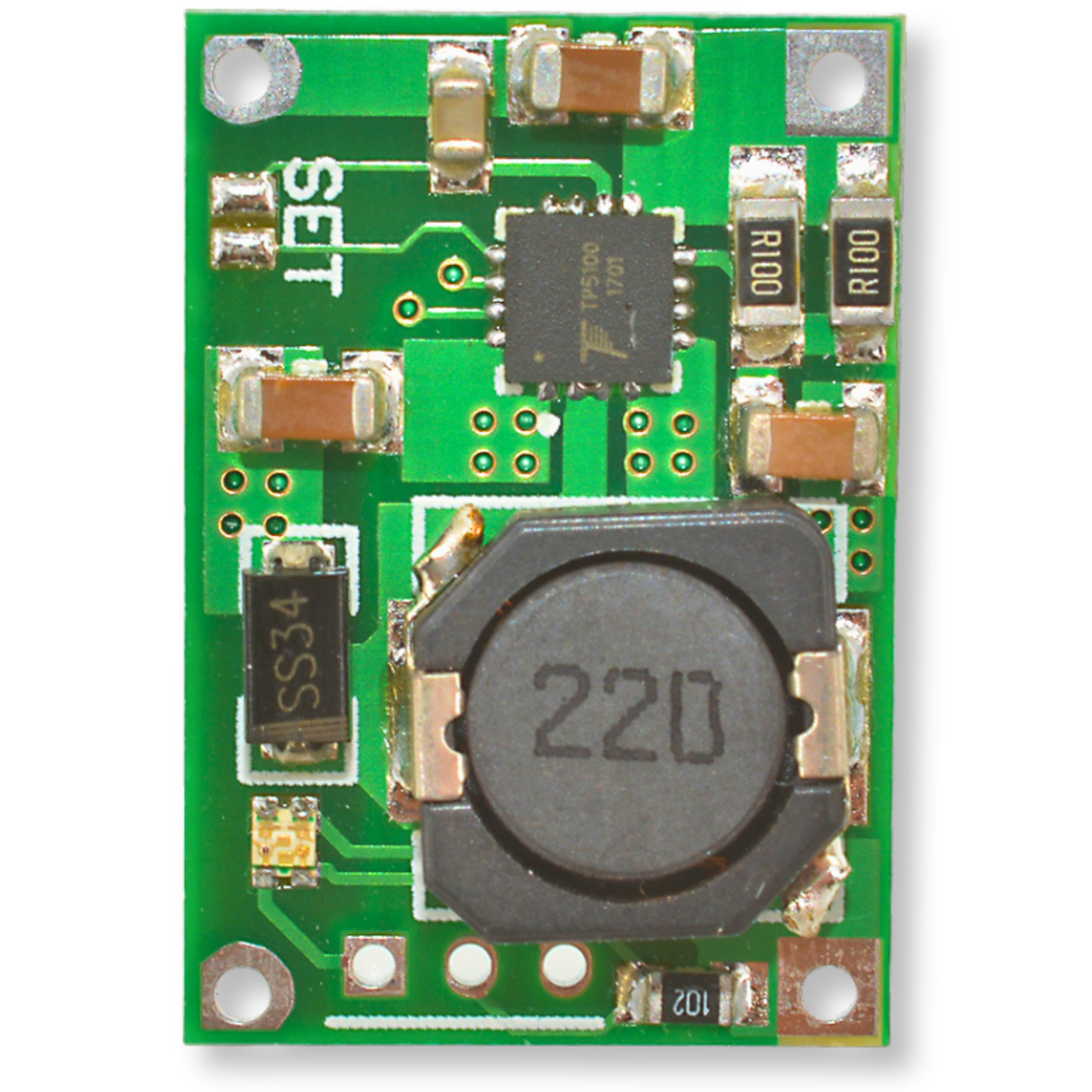

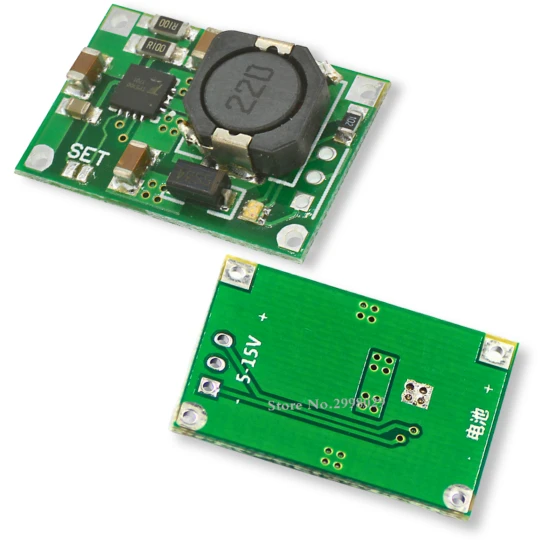

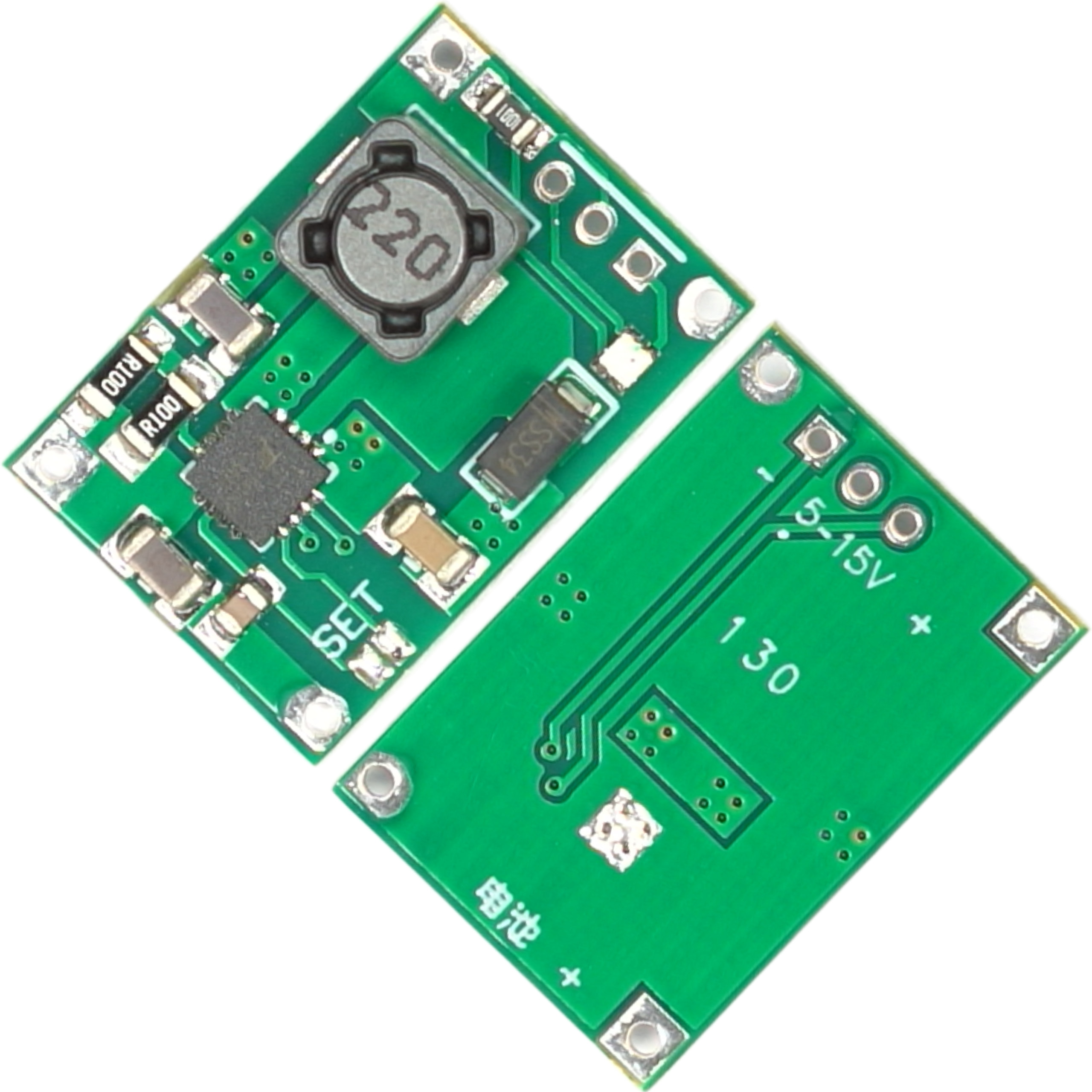

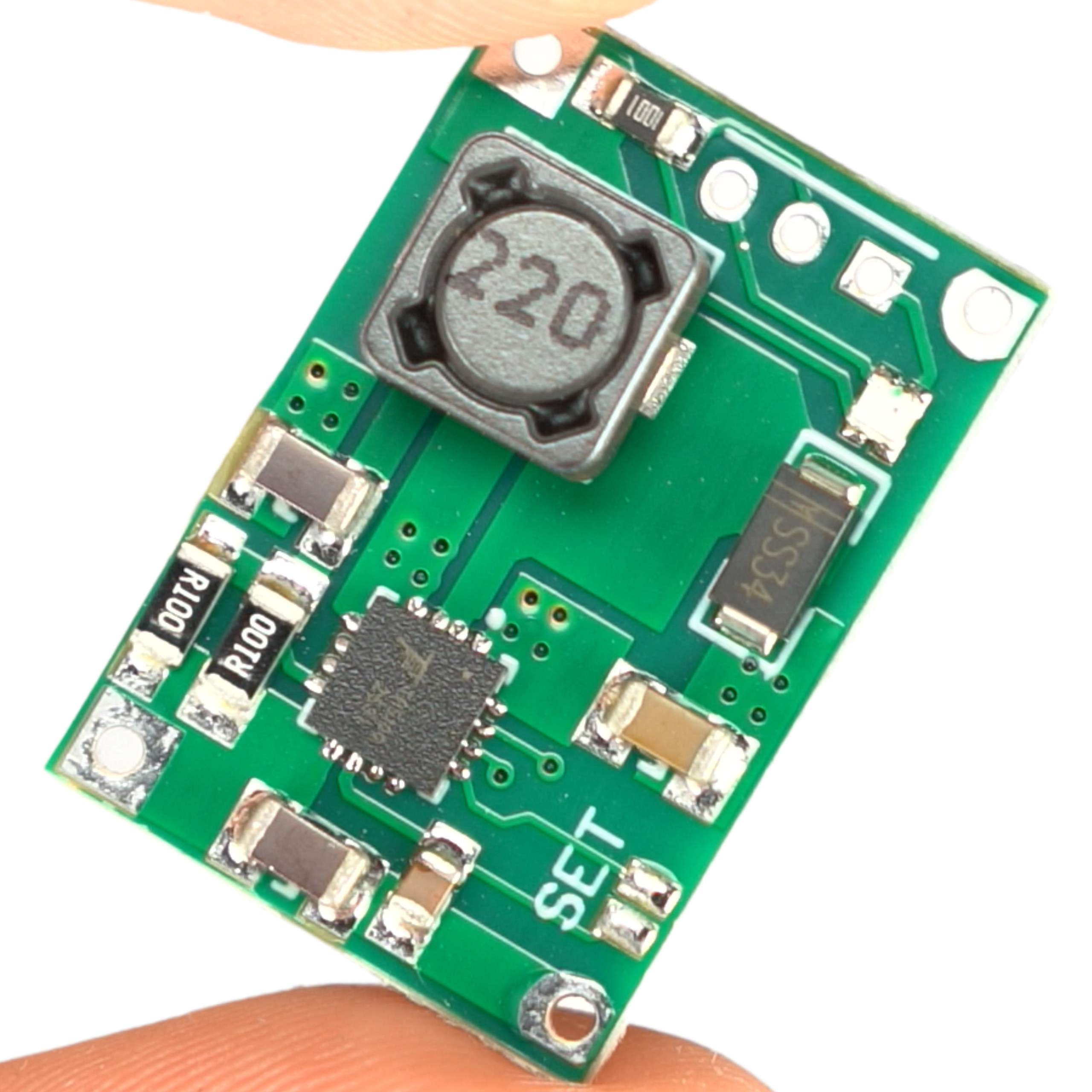

Moduł ładowania ogniw litowo-jonowych (Li-Ion) TP5100 jest elastycznym rozwiązaniem dla systemów 1S lub 2S, oferując możliwość dostosowania konfiguracji przez zlutowanie zworki na płytce. Pozwala na ładowanie z maksymalnym prądem do 2A i jest wyposażony w diodę sygnalizującą prawidłową pracę. Zworka oznaczona jako SET umożliwia przełączenie modułu w tryb ładowania dla dwóch ogniw, podnosząc napięcie ładowania do 8.4V. Ten kompaktowy i ekonomiczny moduł posiada zabezpieczenia przed przegrzaniem, przeciążeniem prądowym oraz zbyt niskim napięciem. Dodatkowo oferuje wyjście do podłączenia zewnętrznej diody sygnalizacyjnej, co czyni go idealnym wyborem dla małych projektów wykorzystujących jedno lub dwa ogniwa Li-Ion.

Kluczowe cechy techniczne

• Obsługa ogniw 1S i 2S Li-Ion (zlutowanie zworki SET przestawia moduł w tryb 2S)

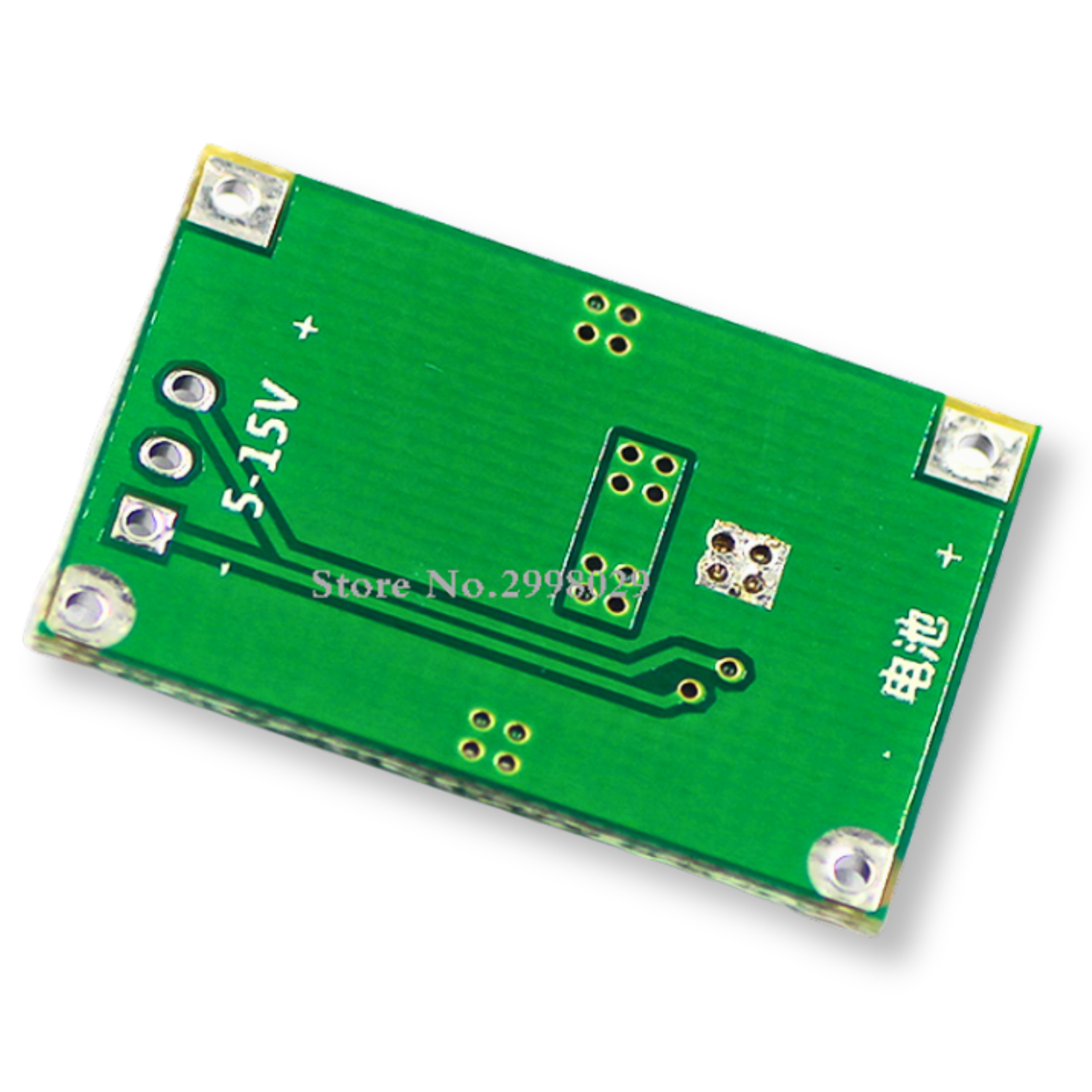

• Napięcie wejściowe: 5V - 15V
• Prąd ładowania: do 2A
• Sygnalizacja stanu: dioda czerwona (ładowanie), dioda niebieska (naładowane do pełna / brak ogniwa), brak świecenia (napięcie na wejściu za niskie)
• Częstotliwość przełączania: 400Hz
• Zabezpieczenie przed odwrotną polaryzacją na wyjściu oraz zwarciem na wyjściu
• Wymiary: 25mm x 17mm

Przykładowe zastosowania

• Budowa własnych powerbanków i przenośnych źródeł zasilania
• Zasilanie autonomicznych projektów elektronicznych i robotów
• Regeneracja pakietów zasilających w elektronarzędziach
• Tworzenie systemów zasilania awaryjnego dla małych urządzeń
• Konstrukcja dedykowanych ładowarek dla pakietów Li-Ion 1S i 2S

Korzyści

• Uniwersalność - łatwa zmiana trybu pracy między 1S a 2S za pomocą jednej zworki
• Szybkie ładowanie - wysoki prąd ładowania do 2A znacznie skraca czas uzupełniania energii
• Wysokie bezpieczeństwo - zintegrowane zabezpieczenia chronią układ i ogniwa przed uszkodzeniem
• Kompaktowy rozmiar - małe wymiary pozwalają na bezproblemowe umieszczenie modułu w docelowej obudowie
• Łatwa diagnostyka - czytelna sygnalizacja LED oraz możliwość wyprowadzenia zewnętrznej diody ułatwiają kontrolę pracy
