MAX3232 Konwerter RS232 TTL Moduł DB9 do Arduino Komunikacja Szeregowa

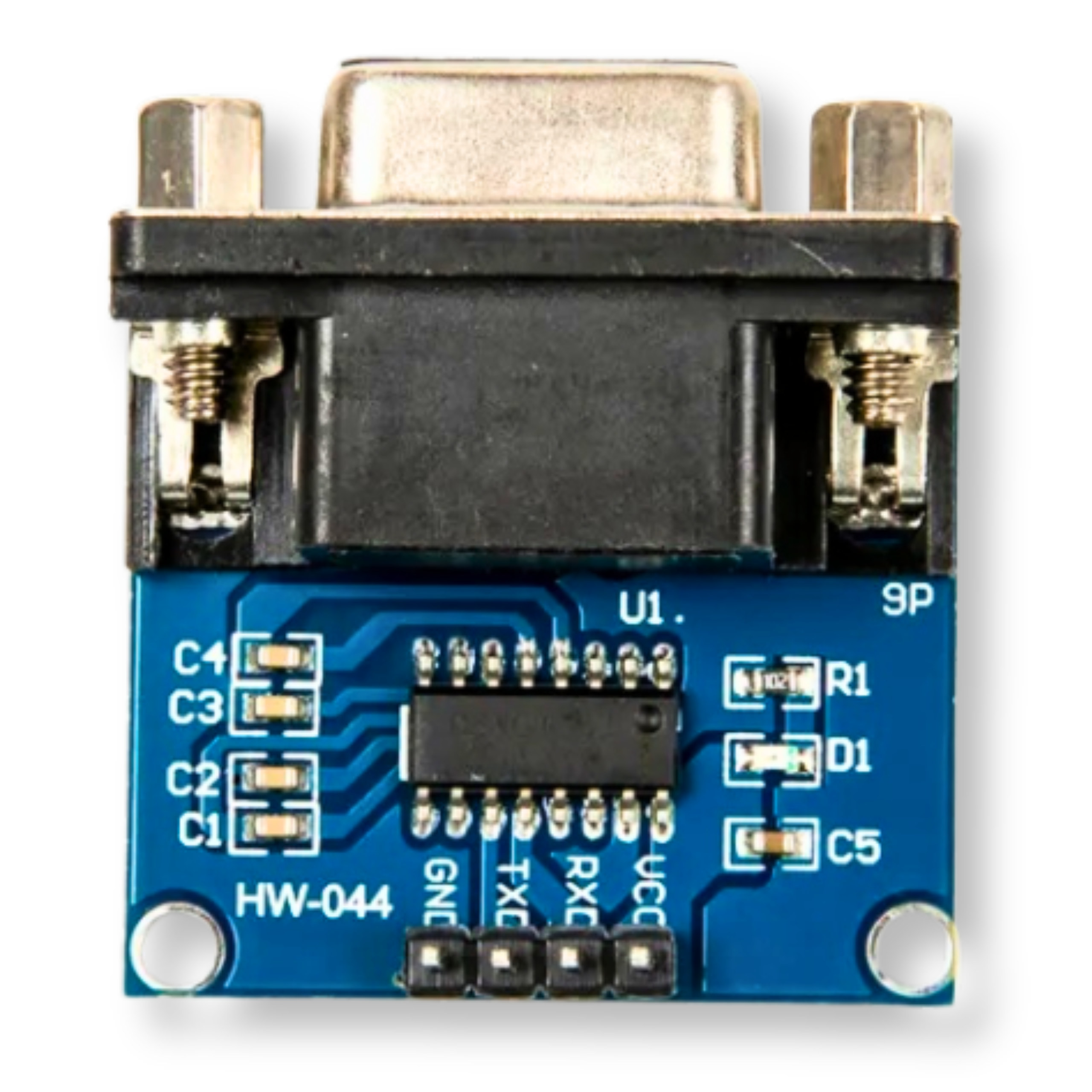

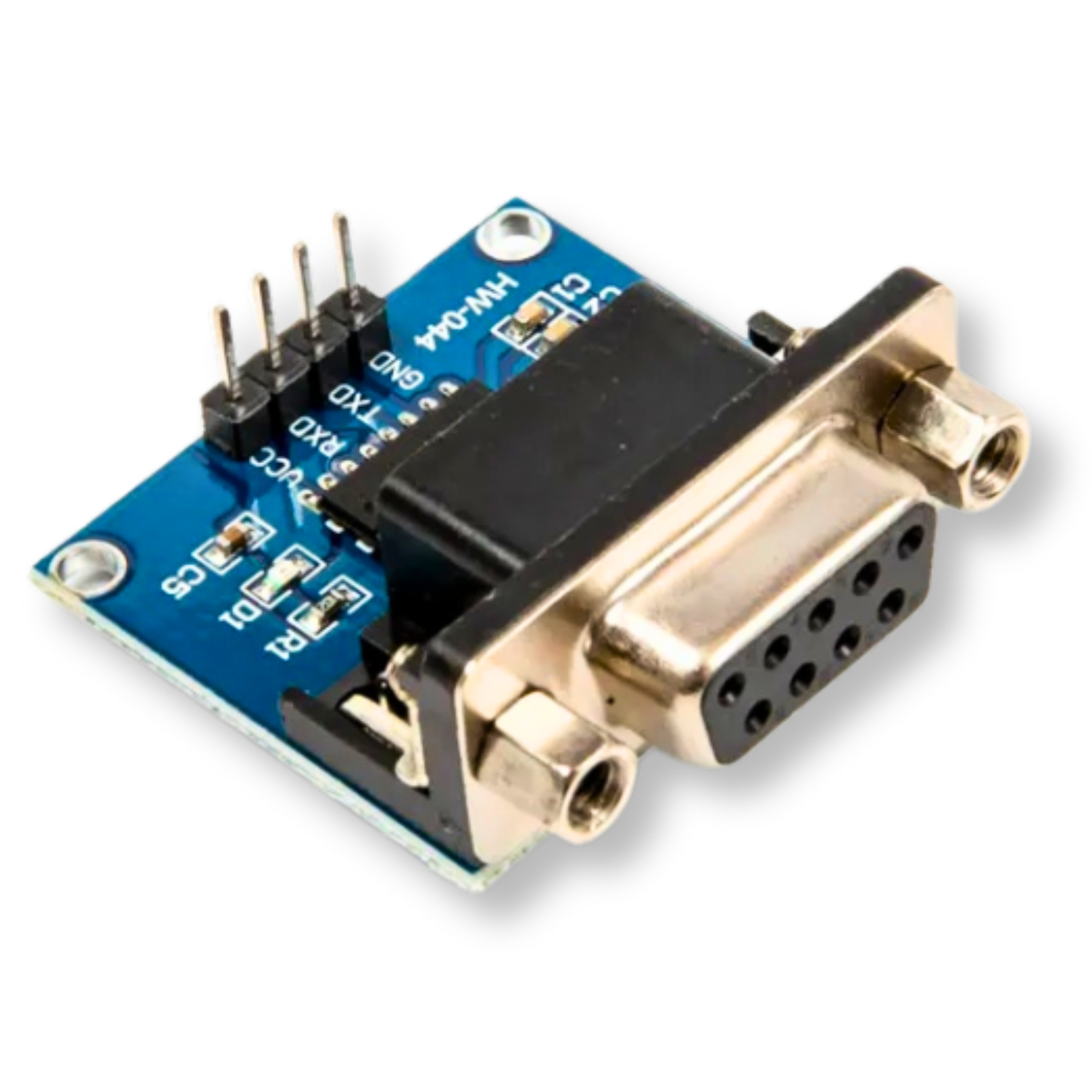

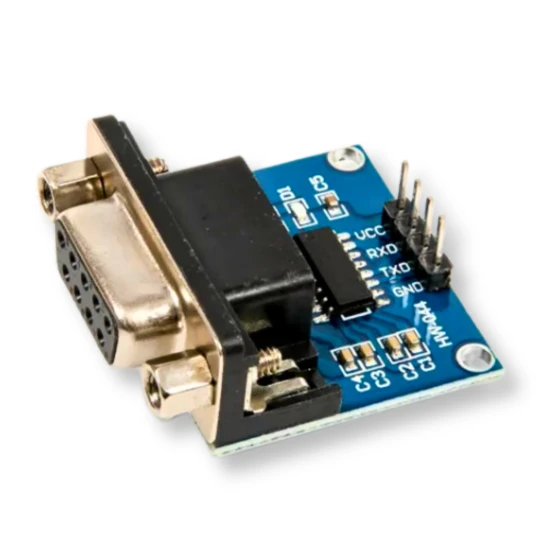

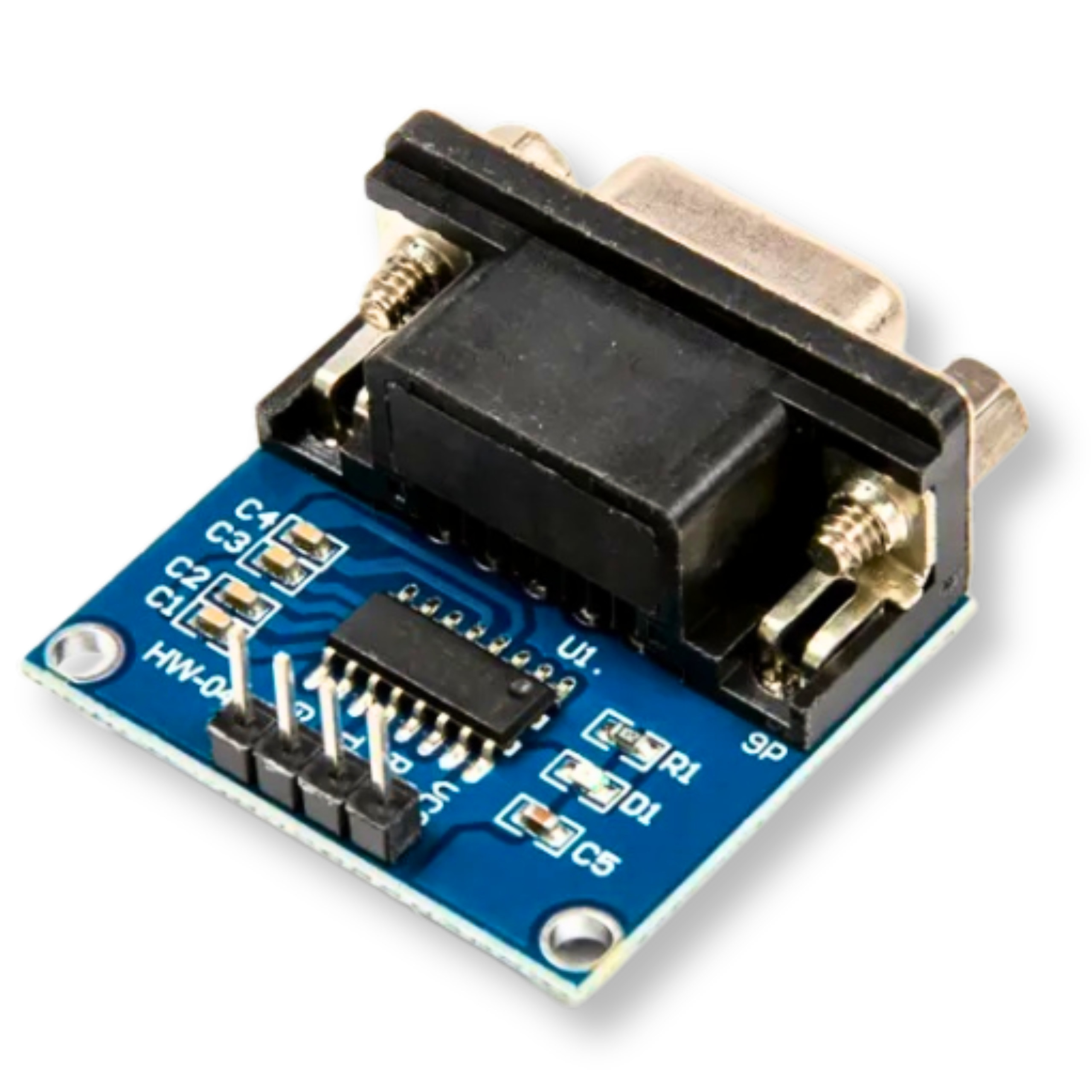

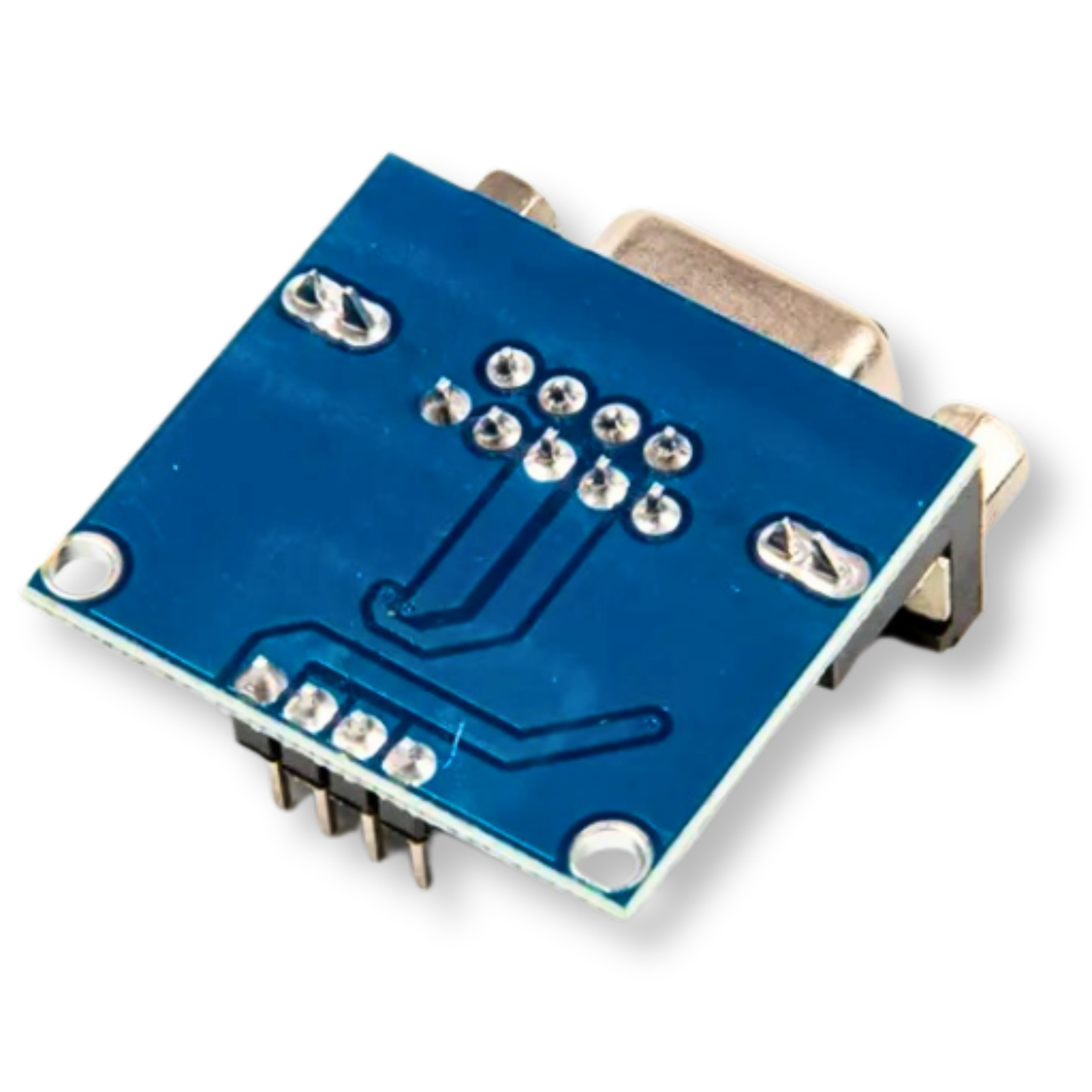

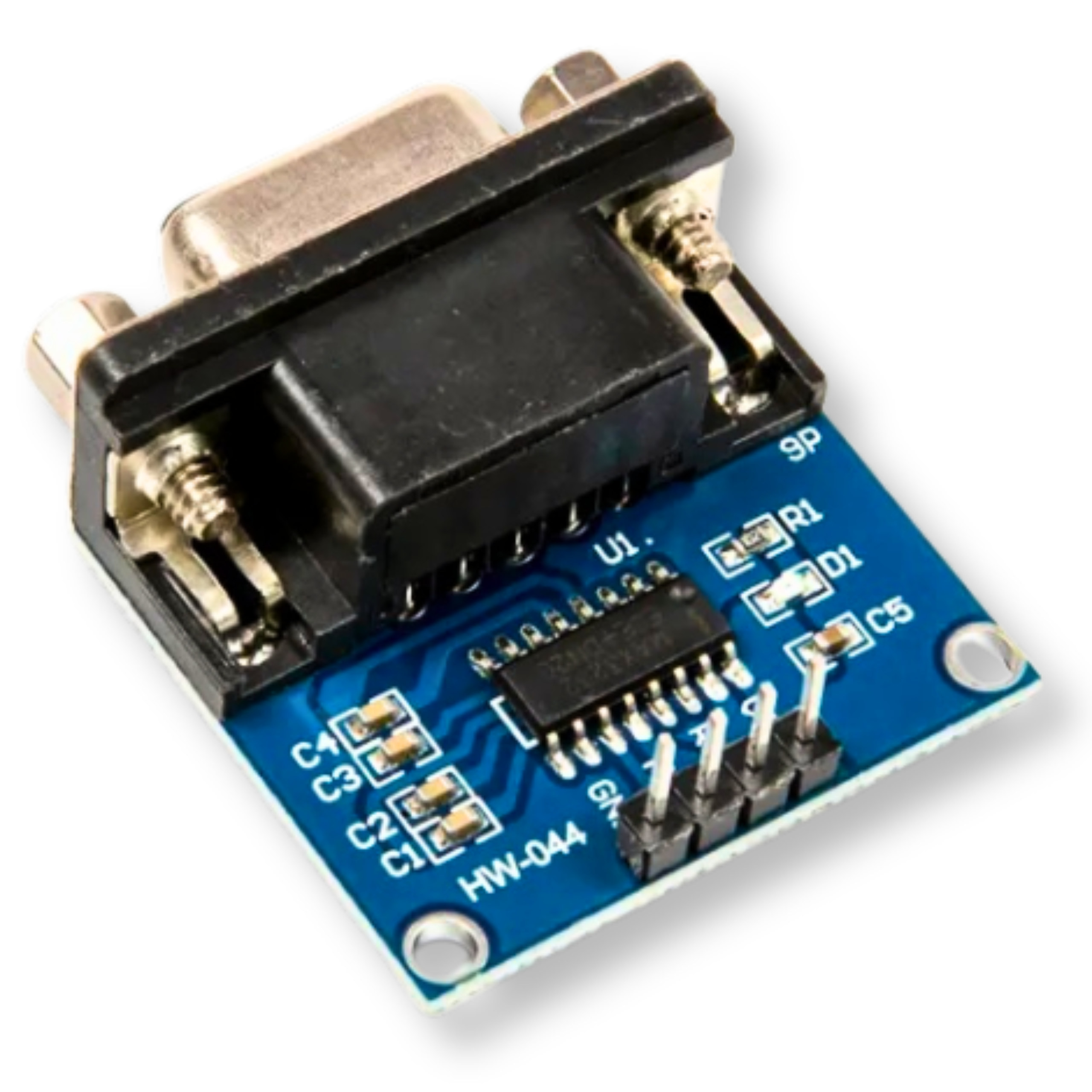

MAX3232 Konwerter RS232 na TTL z gniazdem DB9

Moduł konwertuje sygnały RS232 na sygnały TTL, umożliwiając komunikację między mikrokontrolerami i urządzeniami wykorzystującymi interfejs RS232, takimi jak komputery czy modemy. Jest to idealne rozwiązanie do projektów wymagających niezawodnej konwersji sygnałów szeregowych. Moduł stanowi zamiennik dla popularnego układu MAX232. Przeznaczony do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ: MAX3232
• Napięcie zasilania: 3.3V - 5V DC
• Pobór prądu: około 6mA
• Złącze RS232: DB9 żeńskie
• Wyprowadzone sygnały: Vcc, RX, TX, Gnd
• Wymiary: 33mm x 32mm x 16mm (orientacyjne)

Przykładowe zastosowania

• Komunikacja mikrokontrolera z komputerem poprzez port szeregowy.
• Podłączenie urządzeń z interfejsem RS232 do systemów wbudowanych.
• Diagnostyka i konfiguracja urządzeń z portem RS232.
• Integracja systemów mikroprocesorowych z zewnętrznymi modemami.
• Konwersja poziomów logicznych w projektach elektronicznych.

Korzyści

• Uniwersalność dzięki obsłudze napięć zasilania w zakresie 3.3V - 5V DC.
• Wysoka energooszczędność wynikająca z niskiego poboru prądu (około 6mA).
• Gotowość do pracy dzięki zintegrowanemu złączu DB9 żeńskiemu.
• Łatwość podłączenia poprzez standardowe wyprowadzenia sygnałów Vcc, RX, TX, Gnd.
• Niewielkie wymiary ułatwiające montaż w kompaktowych urządzeniach.
