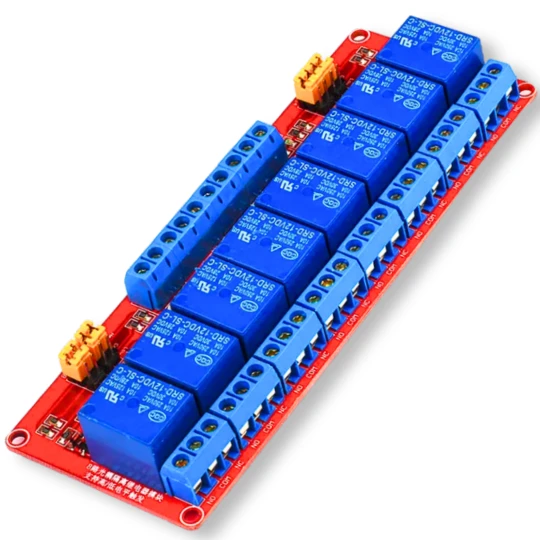

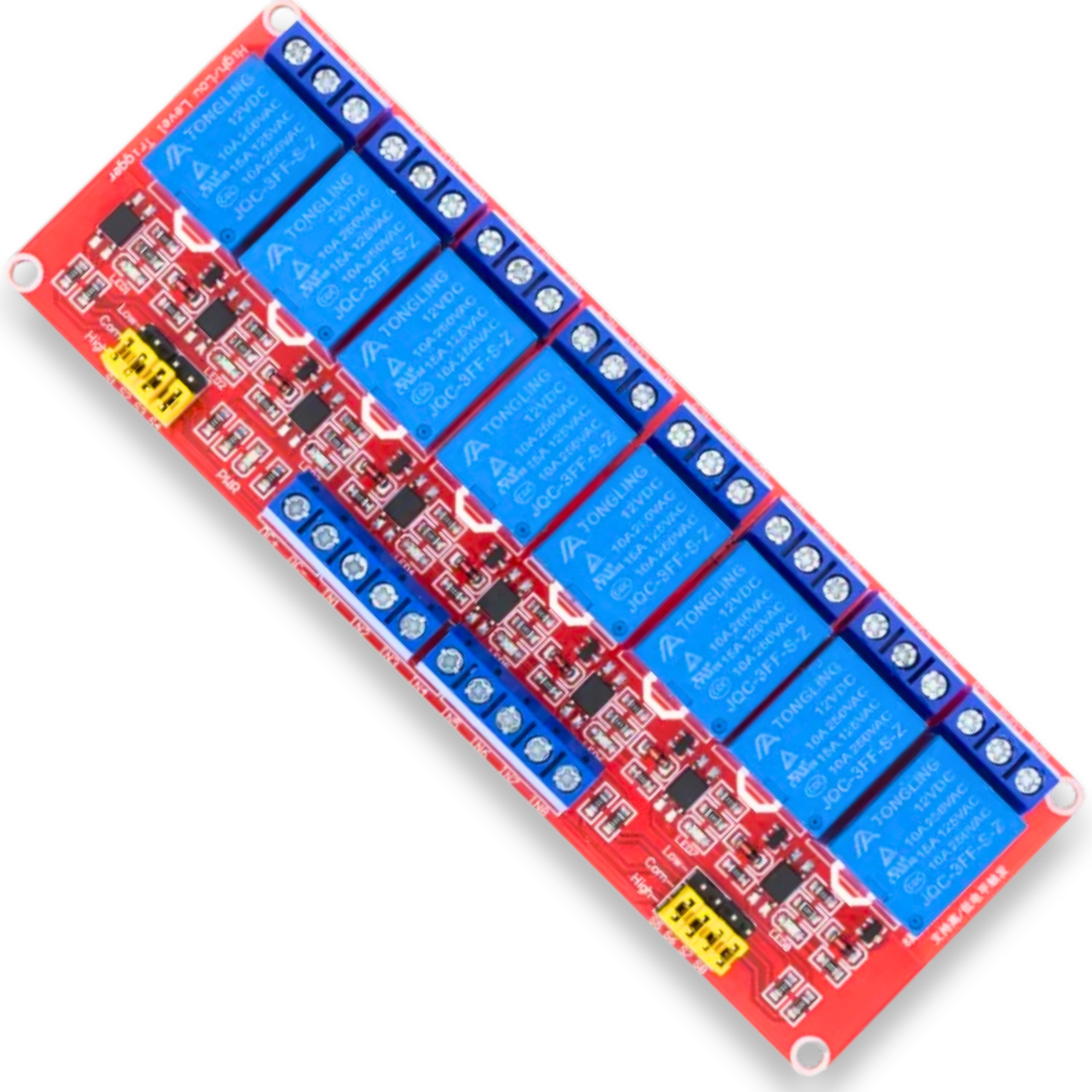

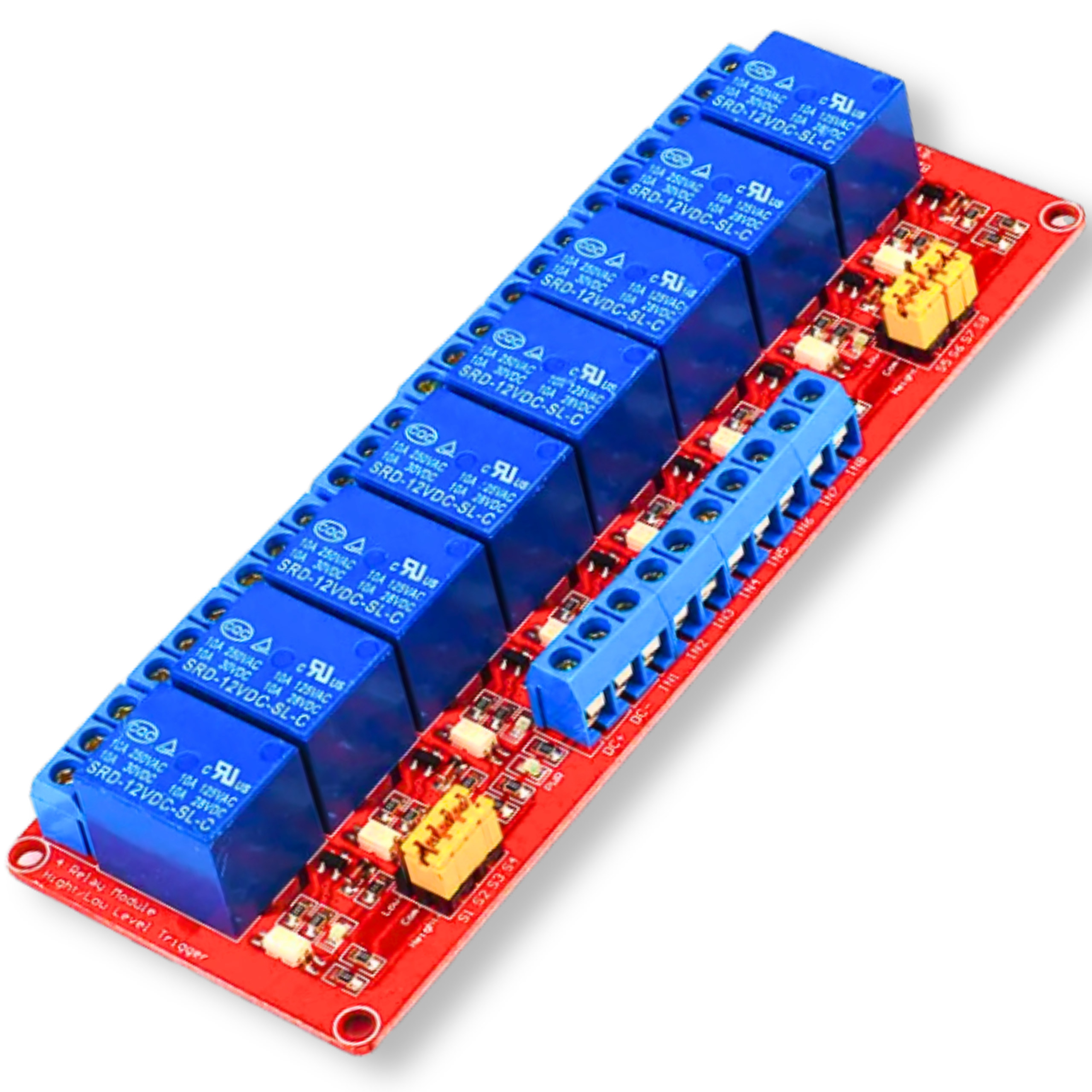

Moduł 8-kanałowy 12V 10A przekaźnik sterowany stanem niskim/wysokim LL/HL

Moduł 8-kanałowy 12V 10A przekaźnik sterowany stanem niskim/wysokim LL/HL

Moduł przekaźnikowy 8-kanałowy 12V z optoizolacją to uniwersalne rozwiązanie do sterowania obwodami elektrycznymi o napięciu do 250V i natężeniu do 10A. Moduł jest doskonałym wyborem do projektów opartych na mikrokontrolerach - idealnie nadaje się do Arduino, do Raspberry Pi, do ESP8266 oraz do ESP32. Dzięki zastosowanej optoizolacji układ zapewnia pełną separację galwaniczną, co skutecznie chroni układ sterujący przed zakłóceniami. Wyzwalanie poszczególnych kanałów może odbywać się stanem niskim (Lo) lub wysokim (Hi), co znacząco zwiększa uniwersalność modułu w różnorodnych aplikacjach elektronicznych.

Kluczowe cechy techniczne

• Napięcie zasilania: 12V DC
• Liczba kanałów: 8
• Maksymalne napięcie wyjściowe: 250V AC / 30V DC
• Maksymalny prąd wyjściowy: 10A
• Wyzwalanie: stan niski (Lo) lub wysoki (Hi) - konfigurowane zworkami
• Pobór prądu (załączony kanał): ~30mA/kanał
• Pobór prądu (wyłączony): ~4,5mA
• Prąd sterowania (Uster ~12V): 10mA
• Styki wyjściowe: NO (normalnie otwarty), NC (normalnie zamknięty), COM (wspólny)
• Wymiary: 142mm x 50mm x 20mm

Korzyści

• Bezpieczeństwo układu: wbudowana optoizolacja gwarantuje separację galwaniczną i chroni mikrokontroler.
• Wysoka elastyczność: możliwość wyboru stanu wyzwalania (niski lub wysoki) dla każdego kanału.
• Duża obciążalność: bezproblemowa obsługa urządzeń o poborze prądu do 10A.
• Szeroka kompatybilność: idealna współpraca z popularnymi platformami programistycznymi.
• Niezawodność działania: stabilne przełączanie obwodów prądu stałego i zmiennego.

Przykładowe zastosowania

• Sterowanie oświetleniem w systemach inteligentnego budynku.
• Włączanie i wyłączanie silników elektrycznych.
• Kontrola urządzeń domowych z poziomu mikrokontrolera.
• Zarządzanie pracą elektrozaworów i pomp wodnych.
• Załączanie systemów grzewczych oraz wentylacyjnych.
