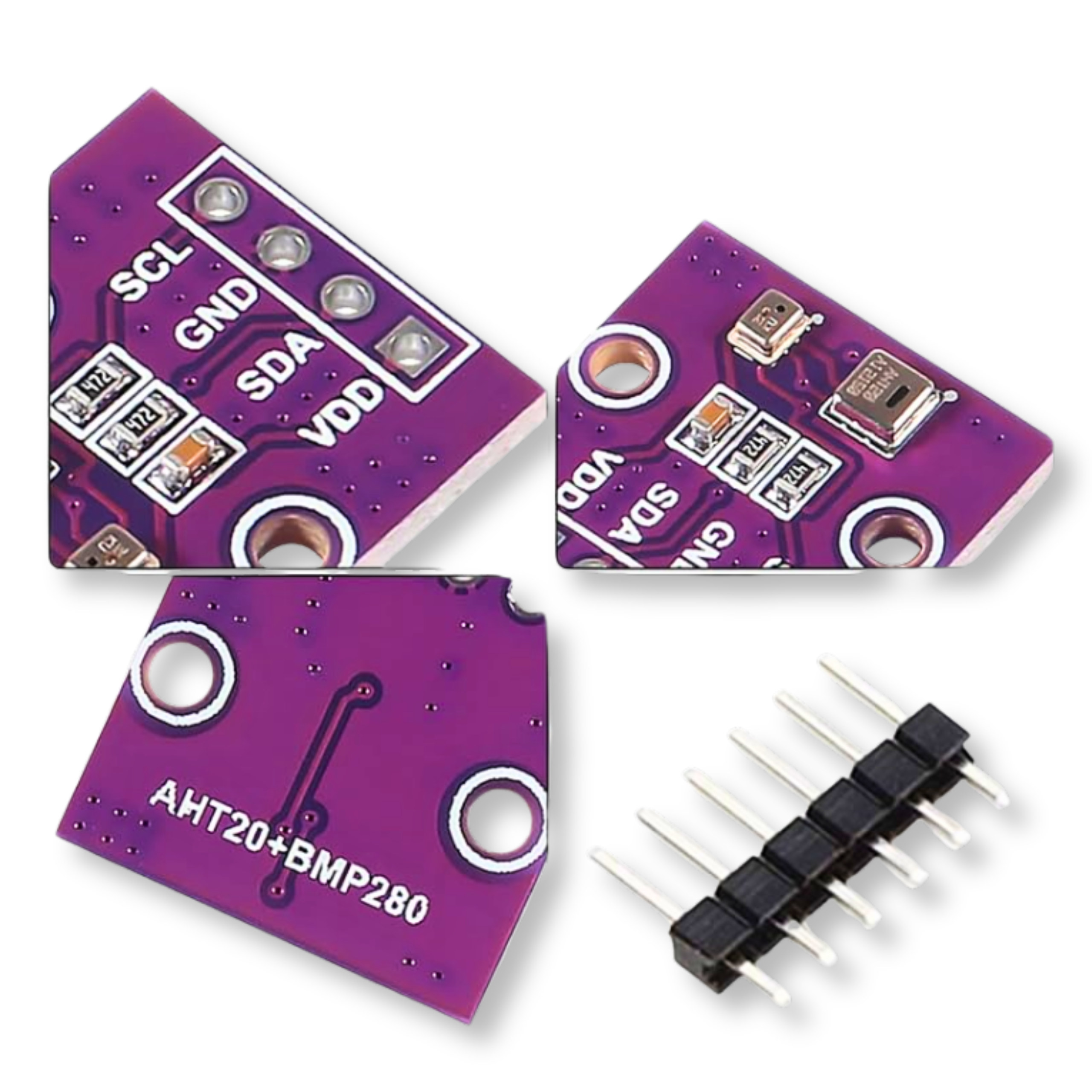

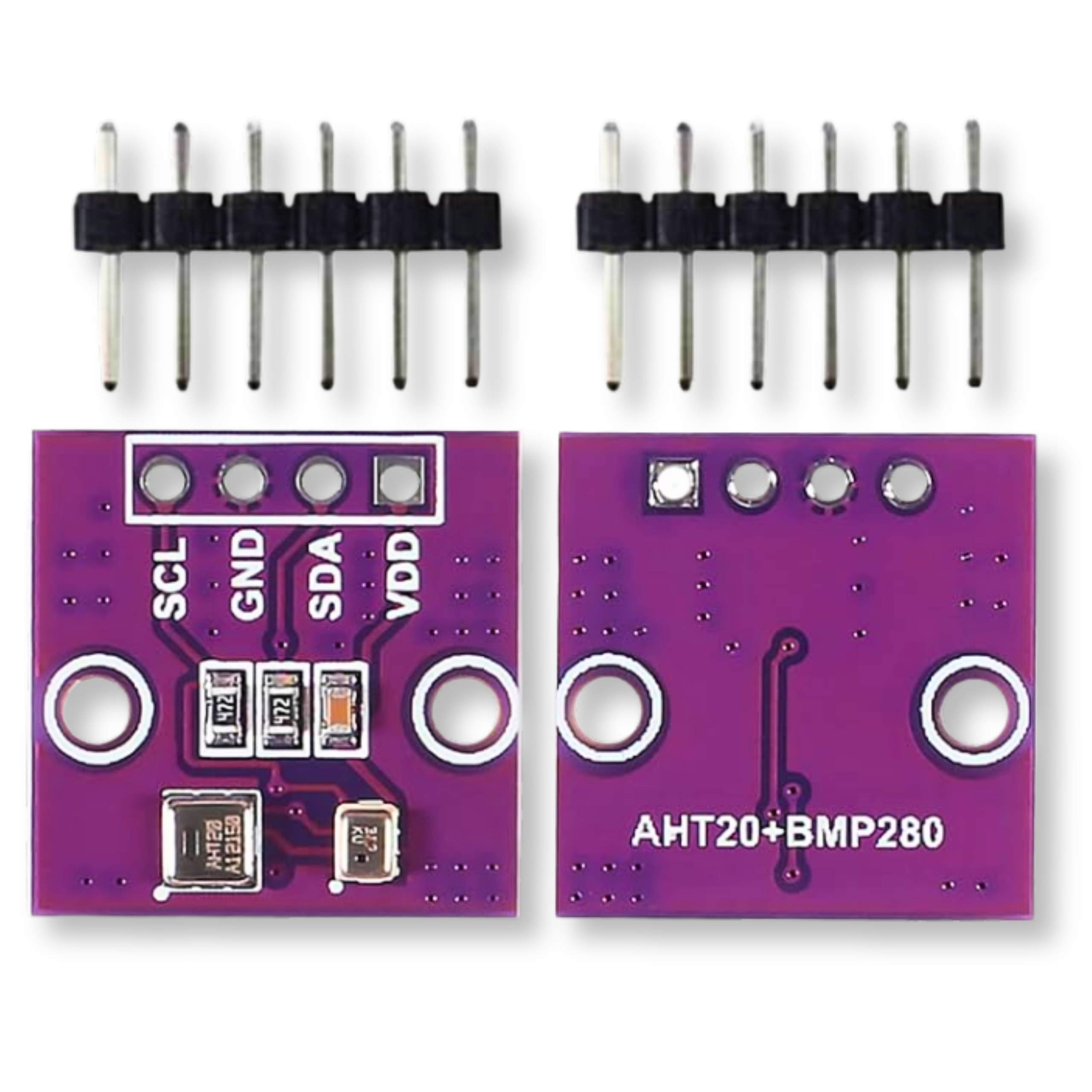

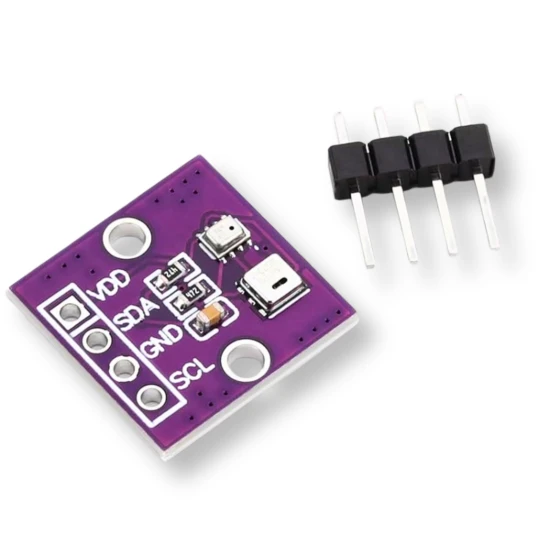

Moduł AHT20+BMP280 czujnik ciśnienia temperatury wilgotności I2C do Arduino

Moduł czujnika AHT20+BMP280 - precyzyjny pomiar środowiskowy

Zaawansowany moduł pomiarowy integrujący dwa precyzyjne czujniki: AHT20 do pomiaru temperatury i wilgotności oraz BMP280 do pomiaru ciśnienia atmosferycznego i temperatury. Połączenie obu układów na jednej płytce tworzy kompletne rozwiązanie do monitorowania warunków środowiskowych. Stanowi doskonały, bardziej precyzyjny zamiennik dla popularnych czujników z serii DHT. Komunikacja odbywa się za pomocą magistrali I2C, co zapewnia łatwą integrację z mikrokontrolerami. Moduł zasilany jest napięciem 3,3 V. Przy podłączaniu do systemów 5 V wymagany jest konwerter stanów logicznych. Produkt doskonale nadaje się do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Przykładowy kod obsługi (FlashESP)

Gotowy kod do zaprogramowania z ESP32:

https://flashesp.com/explore/u7LhdhJh5nTwqRiZXK1rk

Kluczowe cechy techniczne

Specyfikacja ogólna modułu:

• Napięcie zasilania: 3,3 V
• Interfejs komunikacyjny: I2C
• Wymiary: 16 mm x 16 mm
• Dodatkowe wyposażenie: wbudowane rezystory podciągające, listwa goldpin w zestawie

Parametry czujnika AHT20:

• Zakres pomiaru wilgotności: 0 - 100% RH
• Dokładność pomiaru wilgotności: ±2% RH
• Zakres pomiaru temperatury: -40°C do 85°C
• Dokładność pomiaru temperatury: ±0,3°C

Parametry czujnika BMP280:

• Zakres pomiaru ciśnienia: 300 - 1100 hPa
• Dokładność względna ciśnienia: ±0,12 hPa (odpowiada ±1 m wysokości)
• Dokładność pomiaru temperatury: ±0,5°C (w zakresie 0-65°C)
• Funkcje dodatkowe: sprzętowa kompensacja wpływu temperatury na pomiar ciśnienia

Korzyści z wyboru modułu AHT20+BMP280

• Wysoka precyzja pomiarów - dokładniejsze odczyty w porównaniu do standardowych czujników DHT.
• Kompaktowe wymiary - rozmiar 16 mm x 16 mm pozwala na łatwy montaż w niewielkich obudowach.
• Uniwersalność komunikacji - obsługa popularnej magistrali I2C ułatwia podłączenie do wielu platform.
• Kompleksowe dane - jednoczesny pomiar temperatury, wilgotności i ciśnienia z jednej płytki.
• Gotowość do pracy - wbudowane rezystory podciągające oraz dołączona listwa goldpin przyspieszają proces prototypowania.

Przykładowe zastosowania

• Budowa domowych i amatorskich stacji pogodowych.
• Integracja z systemami inteligentnego domu (np. Home Assistant, ESPHome) do automatyzacji.
• Precyzyjne pomiary wysokości w projektach dronów lub jako barometryczny wysokościomierz.
• Monitorowanie warunków w szklarniach i terrariach.
• Systemy wentylacji i klimatyzacji (HVAC) wymagające dokładnych danych środowiskowych.
