Moduł BMS ładowarka ogniw Li-ion 1S 18650 21700 2A 3,7V 4,2V zabezpieczenie

Moduł BMS ładowarki ogniw Li-ion 1S 18650 2A 3,7V 4,2V

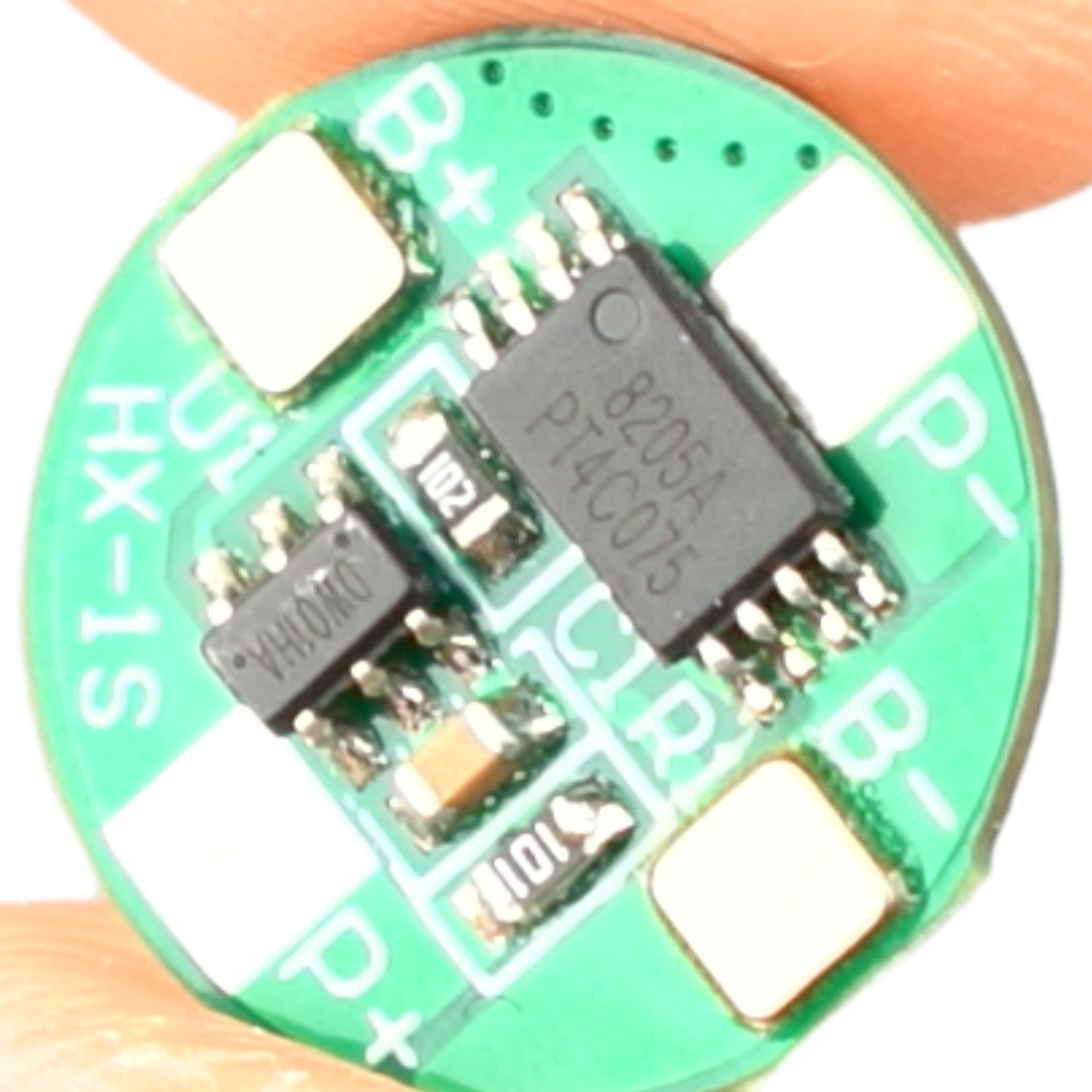

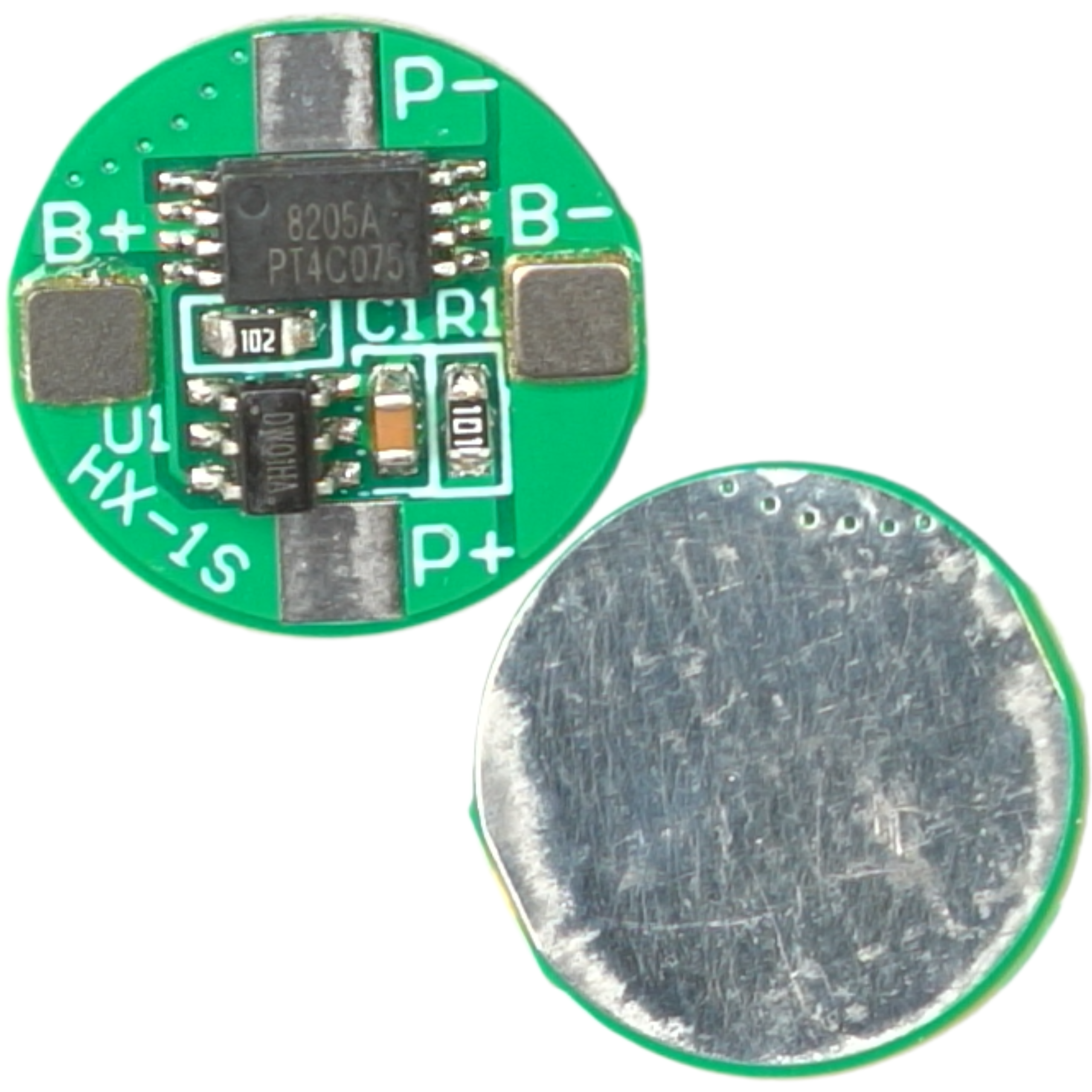

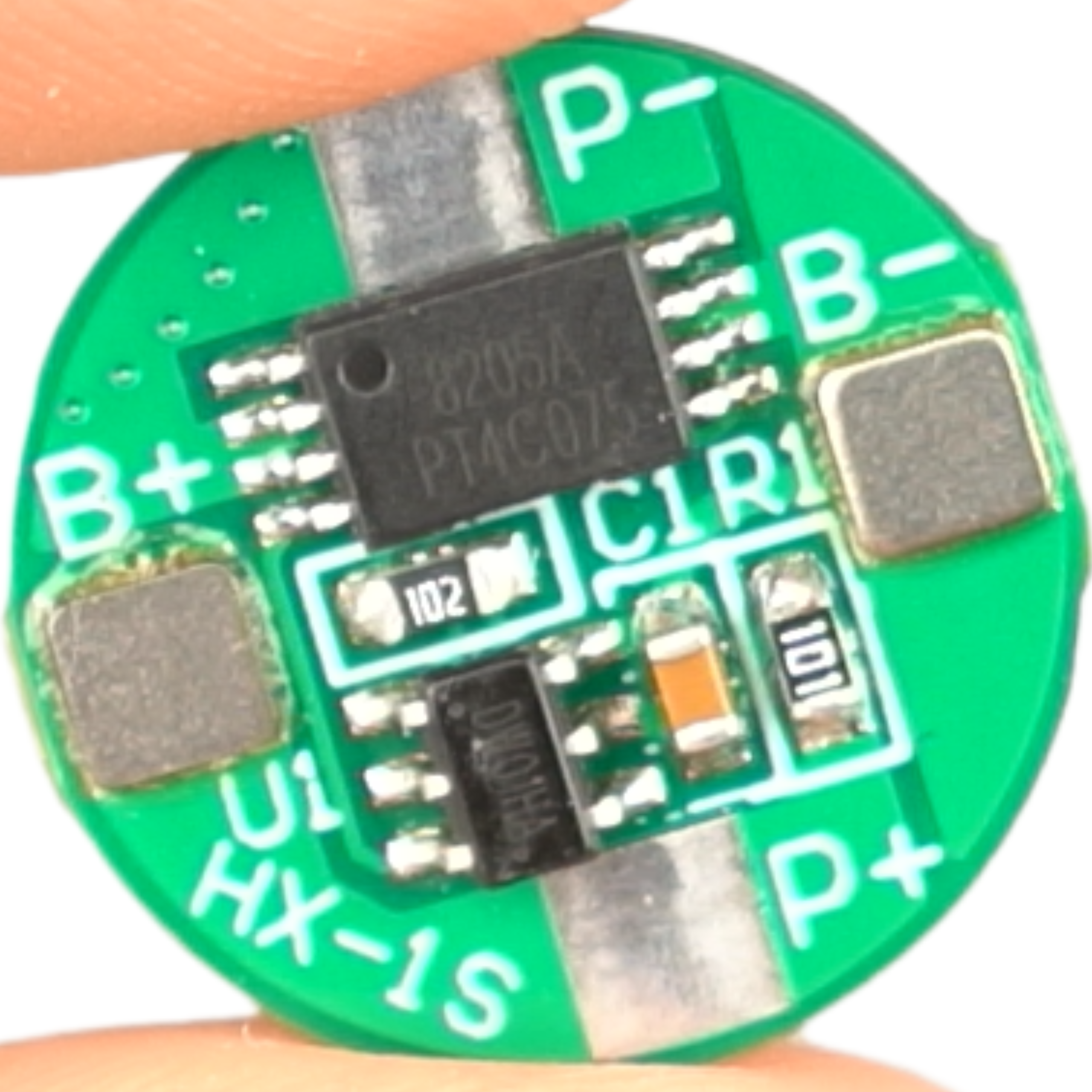

Kompaktowy moduł zabezpieczający BMS przeznaczony do kontroli procesu ładowania i rozładowywania pojedynczego ogniwa Li-ion (1S). Układ skutecznie chroni akumulatory przed nadmiernym rozładowaniem, przeładowaniem oraz zwarciem, co znacząco wydłuża ich żywotność i zapewnia bezpieczną pracę. Moduł obsługuje popularne ogniwa typu 18650 oraz 21700.

Do prawidłowej pracy układu zalecane jest stosowanie przetwornicy z ograniczeniem prądowym (CC) lub zasilacza o odpowiedniej wydajności prądowej, ponieważ BMS ogranicza napięcie, ale nie kontroluje prądu ładowania. Zasilanie podłącza się do tych samych wyprowadzeń co obciążenie (P+, P-).

Przykładowe zastosowania

• Regeneracja pakietów zasilających w elektronarzędziach poprzez wymianę starych ogniw Ni-Cd na nowoczesne Li-ion.
• Budowa własnych powerbanków i przenośnych źródeł zasilania.
• Zabezpieczenie zasilania w projektach elektronicznych i systemach wbudowanych.
• Zasilanie latarek LED dużej mocy oraz sprzętu turystycznego.
• Tworzenie pakietów zasilających do zabawek i modeli zdalnie sterowanych (RC).

Kluczowe cechy techniczne

• Napięcie nominalne: 3,6 - 4,2V
• Napięcie ładowania: 5 - 10V
• Ilość obsługiwanych ogniw w szeregu: 1 (1S)
• Kompatybilne ogniwa: 18650, 21700
• Napięcie naładowania (odcięcia): 4,15 - 4,25V
• Napięcie rozładowania (odcięcia): 2,40 - 2,60V
• Chwilowy prąd rozładowania: 2,5A
• Ciągły prąd rozładowania: 1,5A
• Ciągły prąd ładowania: 1,5A
• Maksymalna moc: 10W
• Zakres temperatury pracy: -40 do +50°C
• Wymiary: 13 x 13 x 2 mm

Korzyści

• Kompleksowa ochrona: Zabezpieczenie przed przeładowaniem, głębokim rozładowaniem oraz zwarciem.
• Wydłużenie żywotności ogniw: Utrzymywanie parametrów elektrycznych w bezpiecznych zakresach zapobiega nieodwracalnym uszkodzeniom akumulatorów.
• Kompaktowe wymiary: Rozmiar 13 x 13 mm pozwala na łatwą integrację nawet w bardzo ograniczonych przestrzeniach.
• Skalowalność: Możliwość łączenia wielu pakietów z modułami BMS równolegle w celu zwiększenia wydajności prądowej.
• Prosta instalacja: Ładowarka i obciążenie podłączane są do tych samych wyprowadzeń (P+, P-), co upraszcza schemat połączeń.

Uwaga: Niektóre egzemplarze modułu mogą wymagać krótkotrwałego podłączenia ładowarki w celu pierwszej aktywacji układu BMS. Przy łączeniu ogniw należy pamiętać, aby nie mieszać ogniw nowych ze zużytymi, a łączone akumulatory powinny posiadać taką samą pojemność.
