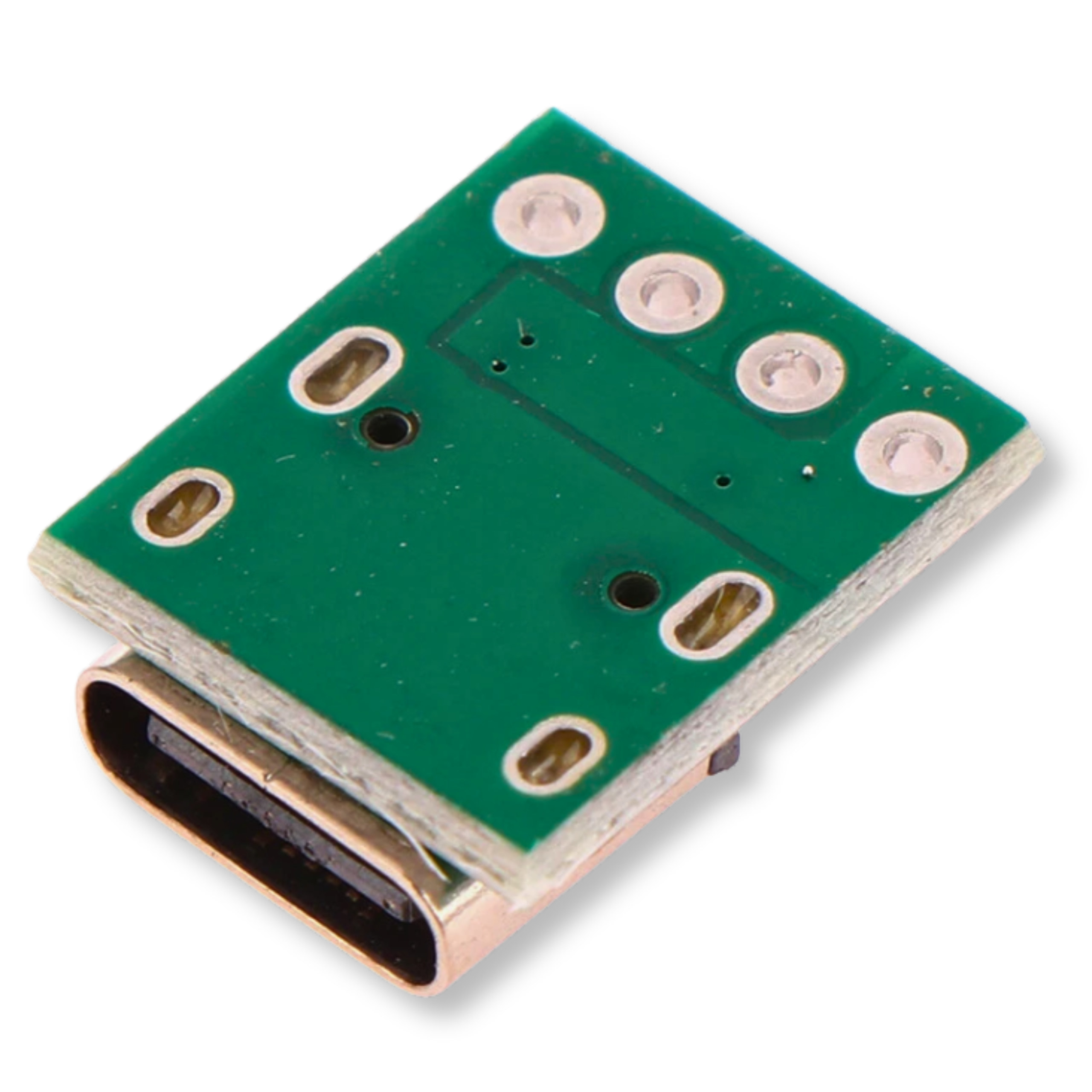

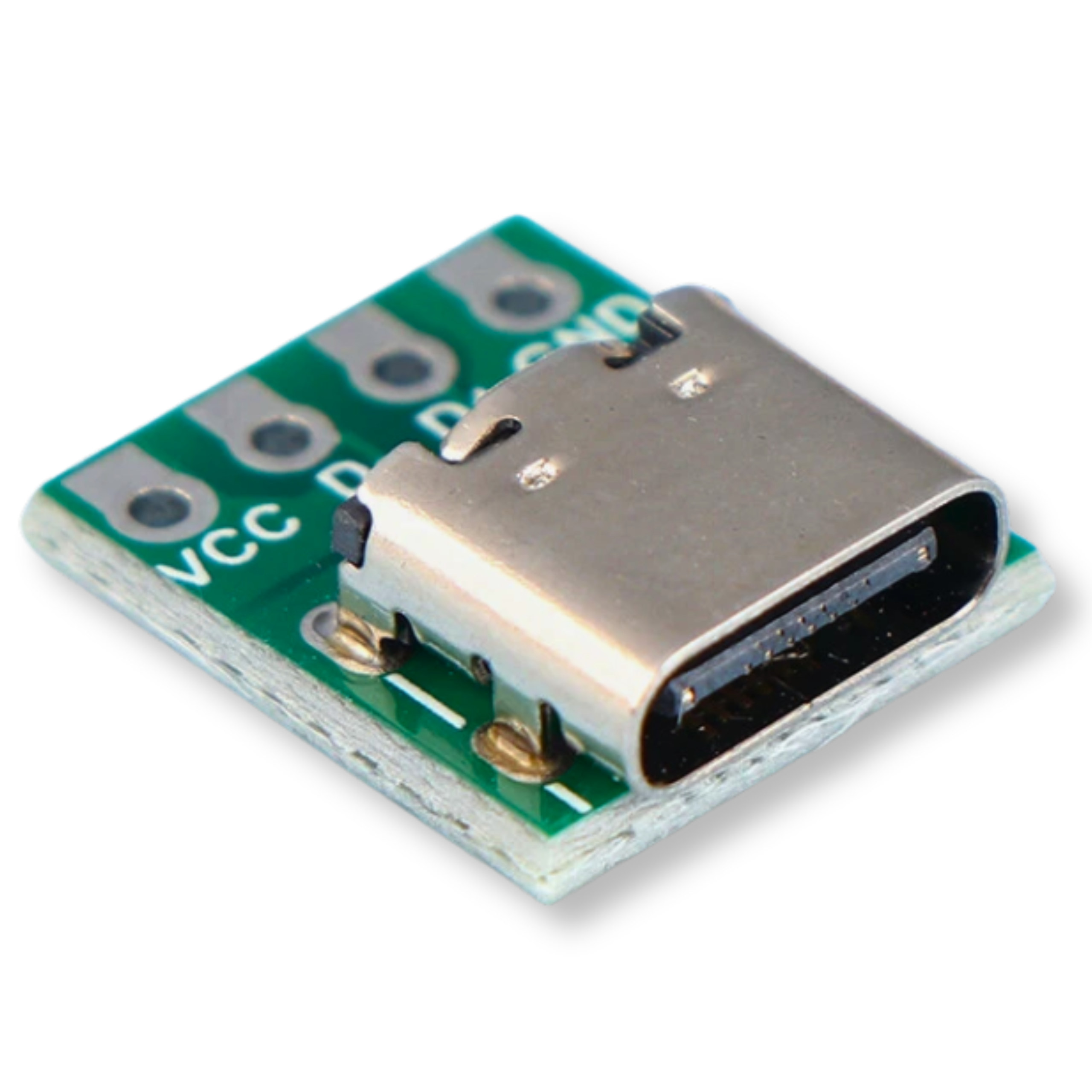

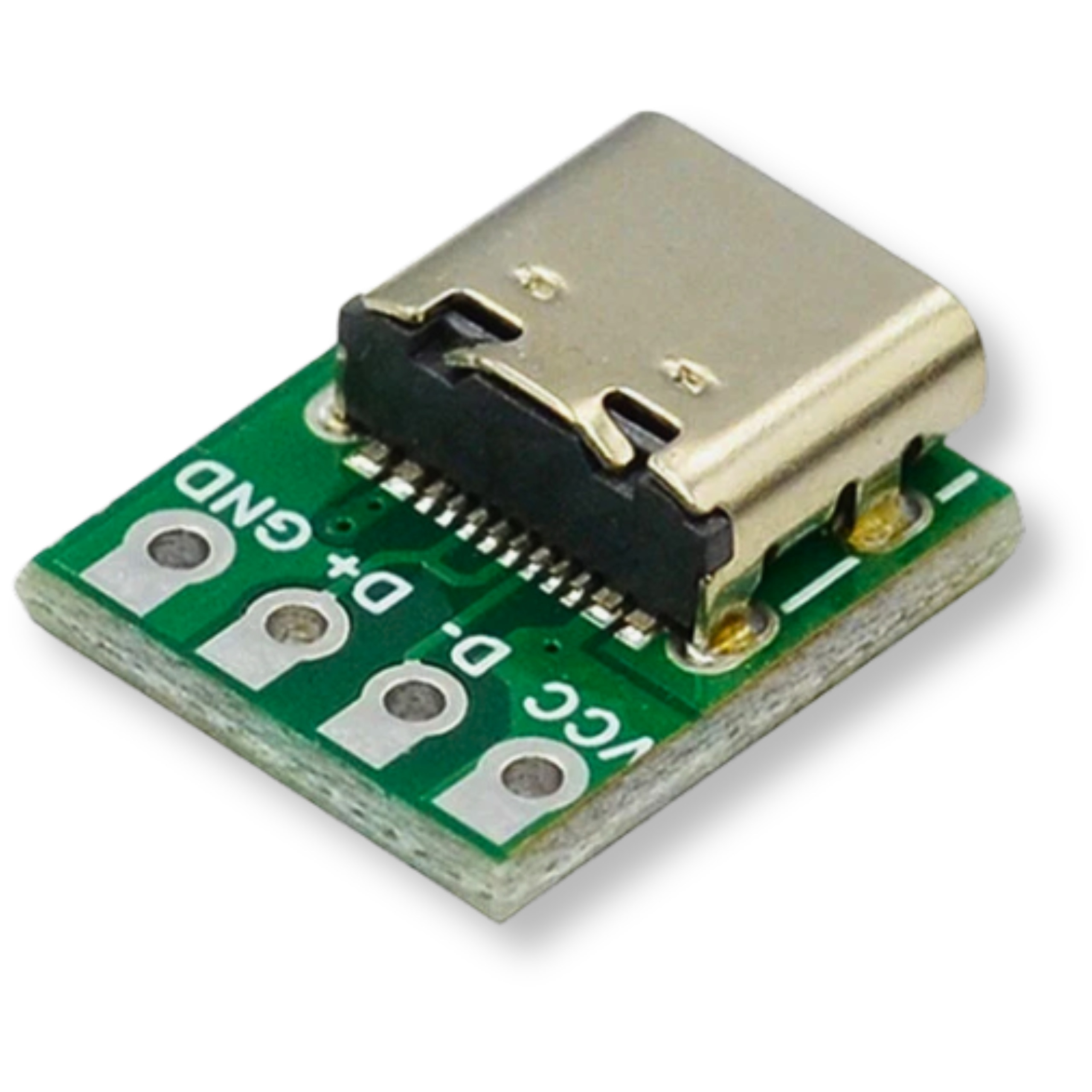

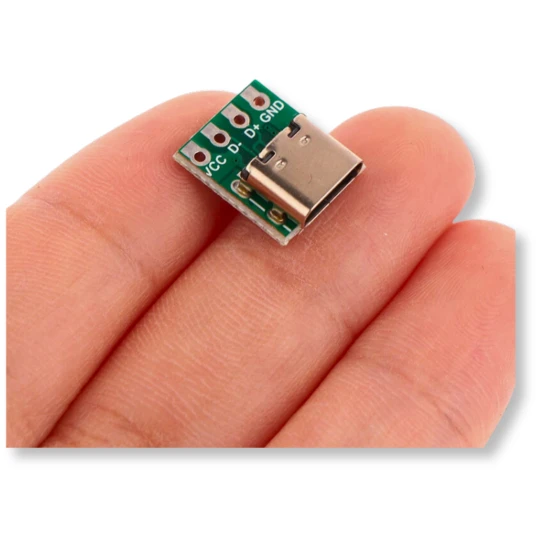

Moduł Gniazdo USB-C USB 2.0 Breakout o rastrze 2.54mm do prototypowania

Moduł Gniazdo USB-C USB 2.0 Breakout o rastrze 2.54mm do prototypowania

Gniazdo USB-C do płytki prototypowej USB 2.0 z wyprowadzeniami goldpin. Moduł ten, znany również jako breakout board, umożliwia łatwe i wygodne podłączenie przewodów z wtyczką USB-C do płytek stykowych lub uniwersalnych. Posiada standardowy raster wyprowadzeń goldpin 2,54 mm, co ułatwia jego integrację w różnorodne projekty elektroniczne, w tym do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi. Moduł wyprowadza wyłącznie podstawowe sygnały interfejsu USB 2.0, co upraszcza pracę przy mniej złożonych zastosowaniach.

Kluczowe cechy techniczne

• Złącze: USB Typu C
• Standard interfejsu: USB 2.0
• Wyprowadzenia: VCC, D-, D+, GND
• Raster wyprowadzeń: 2,54 mm (standard goldpin)
• Wymiary płytki: 14 x 12 x 4,3 mm

Przykładowe zastosowania

• Tworzenie prototypów urządzeń wykorzystujących interfejs USB-C
• Wygodne podłączanie przewodów USB-C do płytek stykowych
• Rozszerzanie projektów DIY o standardowy interfejs USB 2.0
• Zasilanie układów mikrokontrolerowych do ESP8266, do ESP32, do Arduino
• Wyprowadzenie sygnałów zasilania i danych w autorskich obudowach urządzeń

Korzyści

• Szybka i bezproblemowa integracja z płytkami stykowymi dzięki rastrowi 2,54 mm
• Uproszczenie projektowania obwodów z nowoczesnym złączem USB-C
• Kompaktowe wymiary (14 x 12 x 4,3 mm) pozwalające na montaż w małych przestrzeniach
• Łatwy dostęp do podstawowych linii sygnałowych (VCC, D-, D+, GND)
• Uniwersalność zastosowań w elektronice amatorskiej i profesjonalnej
