Moduł INA3221 do pomiaru napięcia natężenia I2C 3 kanałowy 27V do Arduino

Moduł INA3221 do pomiaru napięcia i natężenia I2C 3-kanałowy 27V do Arduino, do ESP8266, do ESP32, do Raspberry Pi

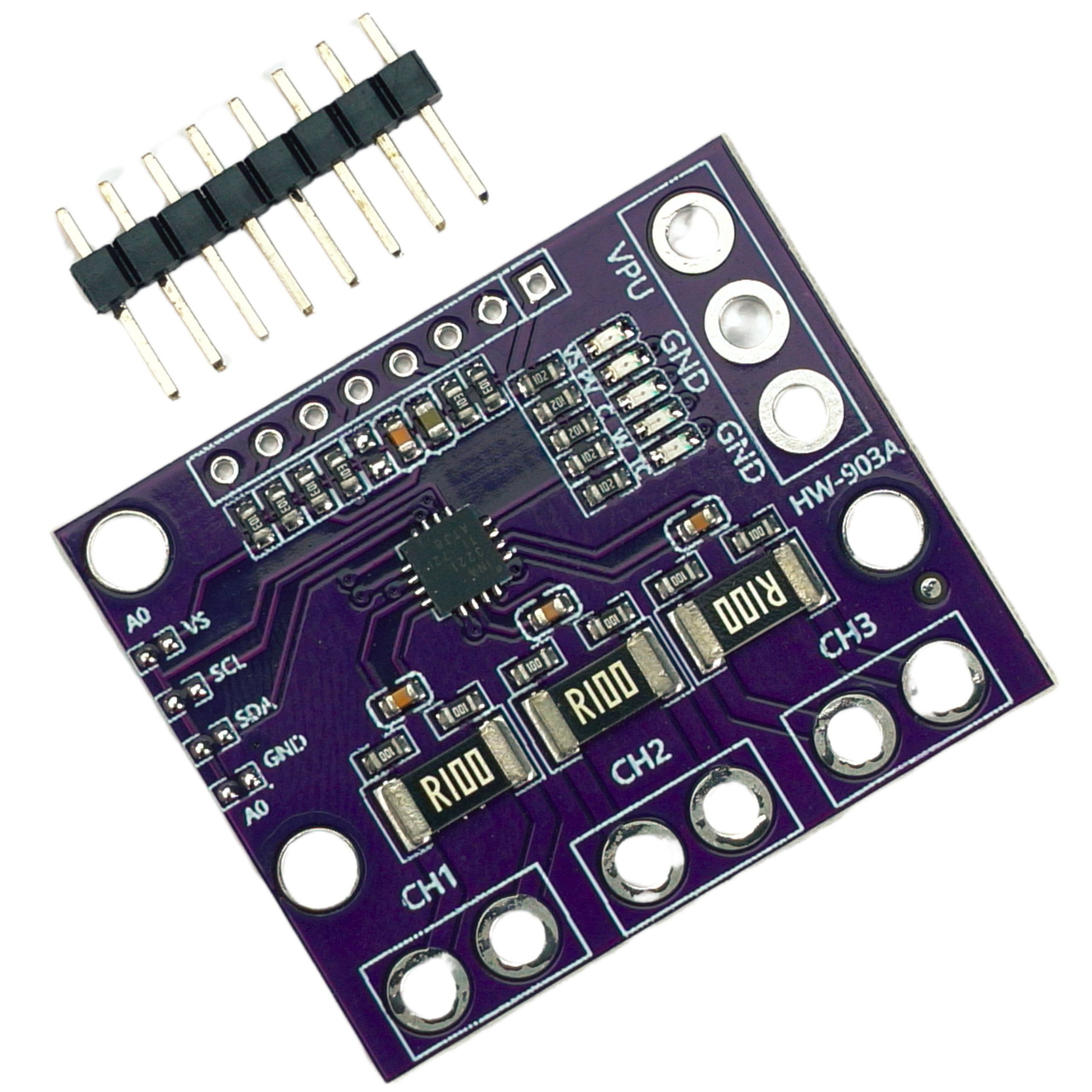

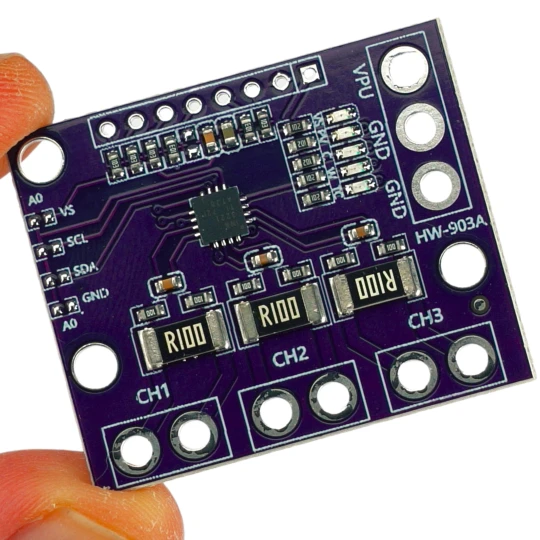

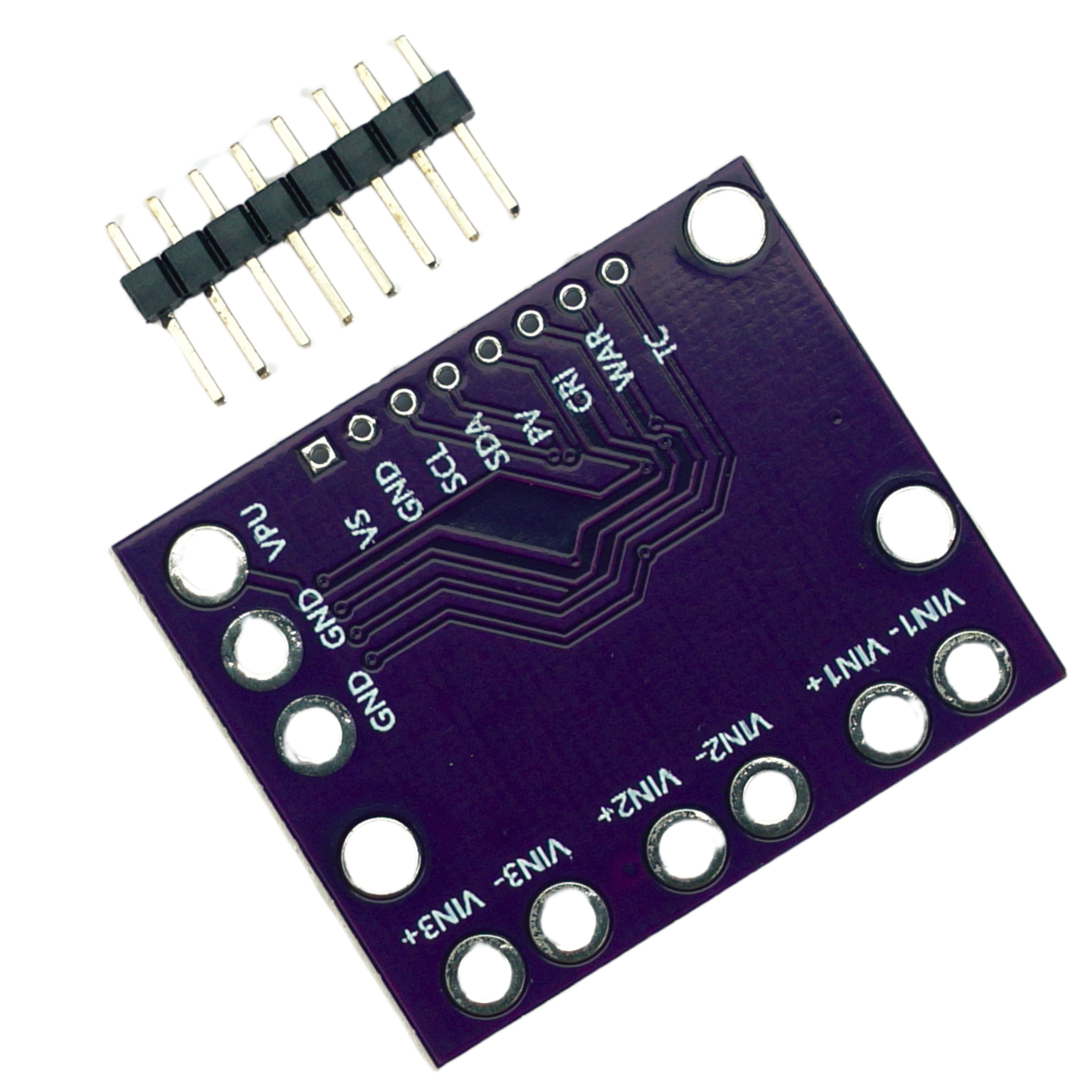

Moduł INA3221 to 3-kanałowy precyzyjny układ pomiarowy, przeznaczony do monitorowania napięcia i natężenia prądu. Umożliwia nadzorowanie każdego z kanałów zasilanych z magistrali modułu, oferując dokładny odczyt napięcia do 26V. Komunikacja poprzez interfejs I2C pozwala na łatwą integrację z popularnymi mikrokontrolerami.

Układ został wyposażony w diody statusu, w tym 2 diody alarmowe, które ostrzegają o przekroczeniu krytycznych poziomów. Istnieje możliwość ustawienia 4 różnych adresów I2C poprzez odpowiednie lutowanie zworek, co ułatwia konfigurację w złożonych systemach.

Kluczowe cechy techniczne

• Napięcie logiki: od 2.7V do 5.5V
• Napięcie na magistrali: do 27V
• Dokładność pomiaru: +/- 80uV
• Liczba kanałów pomiarowych: 3
• Interfejs komunikacyjny: I2C
• Liczba dostępnych adresów I2C: 4 (konfigurowane zworkami)

Przykładowe zastosowania

• Monitorowanie zasilania w systemach wbudowanych.
• Kontrola obciążenia w systemach solarnych.
• Pomiar zużycia energii w urządzeniach elektronicznych.
• Nadzorowanie parametrów pracy zasilaczy i przetwornic.
• Diagnostyka układów zasilania w prototypach.

Korzyści

• Równoczesny pomiar parametrów na 3 niezależnych kanałach.
• Wysoka precyzja odczytów dzięki dokładności +/- 80uV.
• Prosta komunikacja z mikrokontrolerami za pomocą magistrali I2C.
• Szybka sygnalizacja przekroczeń dzięki wbudowanym diodom alarmowym.
• Możliwość pracy wielu modułów na jednej linii dzięki 4 adresom I2C.
