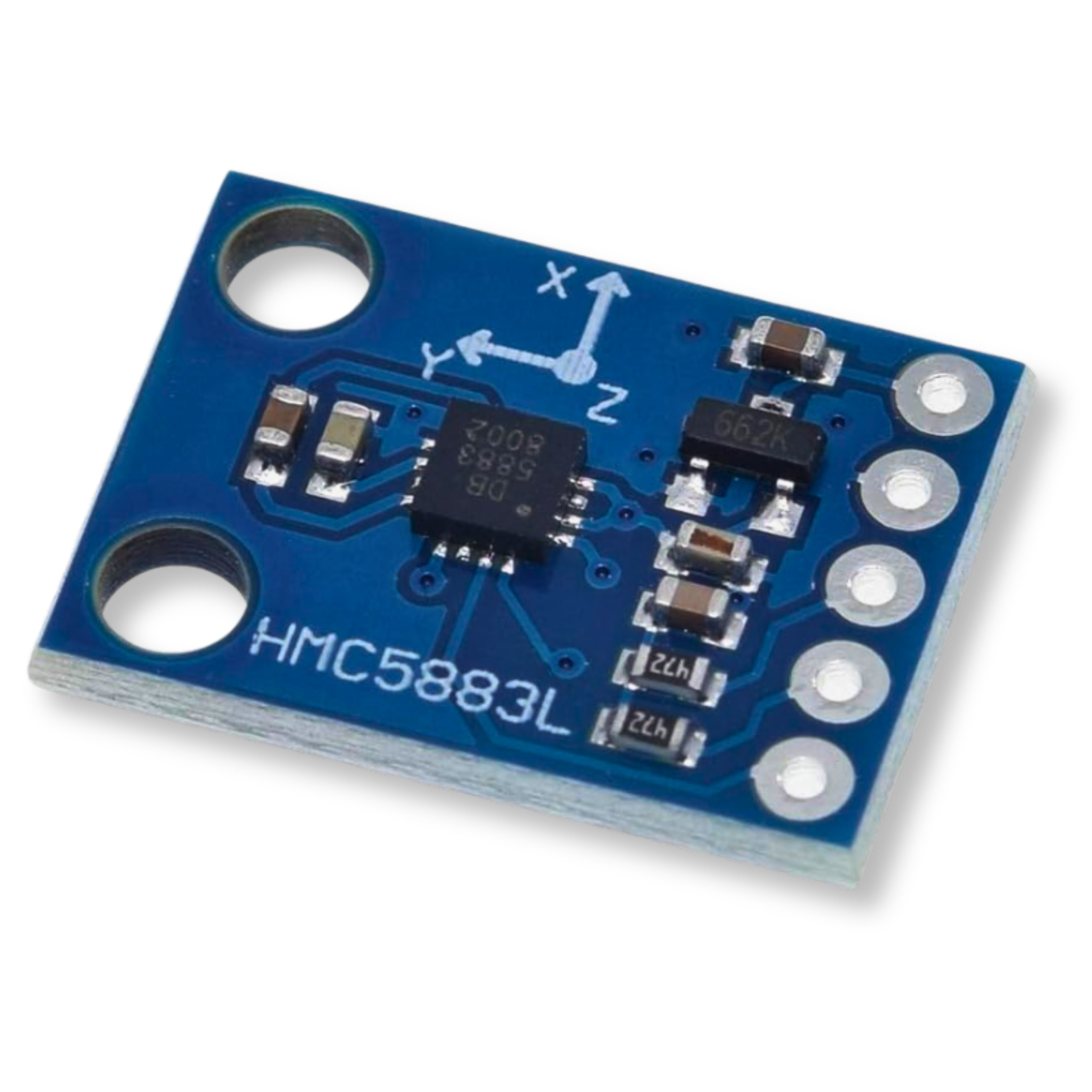

Moduł czujnik QMC5883L Magnetometr 3-osiowy Kompas I2C do Arduino HMC5883L

Moduł magnetometru 3-osiowego QMC5883L - Precyzyjny cyfrowy kompas do Arduino, ESP8266, ESP32, Raspberry Pi

Ten moduł, oparty na układzie QMC5883L, to zaawansowany 3-osiowy magnetometr cyfrowy przeznaczony do dokładnego pomiaru pola magnetycznego Ziemi. Zapewnia wysoką czułość i precyzyjne odczyty orientacji przestrzennej na trzech osiach (XYZ), co czyni go idealnym narzędziem do zastosowań wymagających stabilizacji kierunku. Dzięki kompaktowej konstrukcji, prostemu interfejsowi I2C oraz niskiemu poborowi prądu, moduł jest łatwy do integracji z różnorodnymi projektami elektronicznymi, także tymi zasilanymi bateryjnie.

Link do przykładowego kodu, który działa z czujnikiem: https://flashesp.com/explore/UYUmF7ygOj8LwH4BxZO1N

Czujnik nie działa z domyślną biblioteką.

Link do dokumentacji producenta: https://www.qstcorp.com/upload/pdf/202202/%EF%BC%88%E5%B7%B2%E4%BC%A0%EF%BC%8913-52-19%20QMC5883P%20Datasheet%20Rev.C(1).pdf

Kluczowe cechy techniczne

• Układ: QMC5883L
• Napięcie zasilania: 3,3 V do 5,0 V
• Napięcie pracy pinów I/O: 3,3 V do 5,0 V
• Interfejs komunikacyjny: I2C
• Pomiar: 3-osiowy (X, Y, Z)
• Rozdzielczość ADC: 16 bitów dla każdej osi (5 milligaus)
• Zakres pomiarowy: do +-8 gaus (konfigurowany programowo)
• Typowy pobór prądu: do 75 uA
• Wymiary modułu: 14 x 13 mm

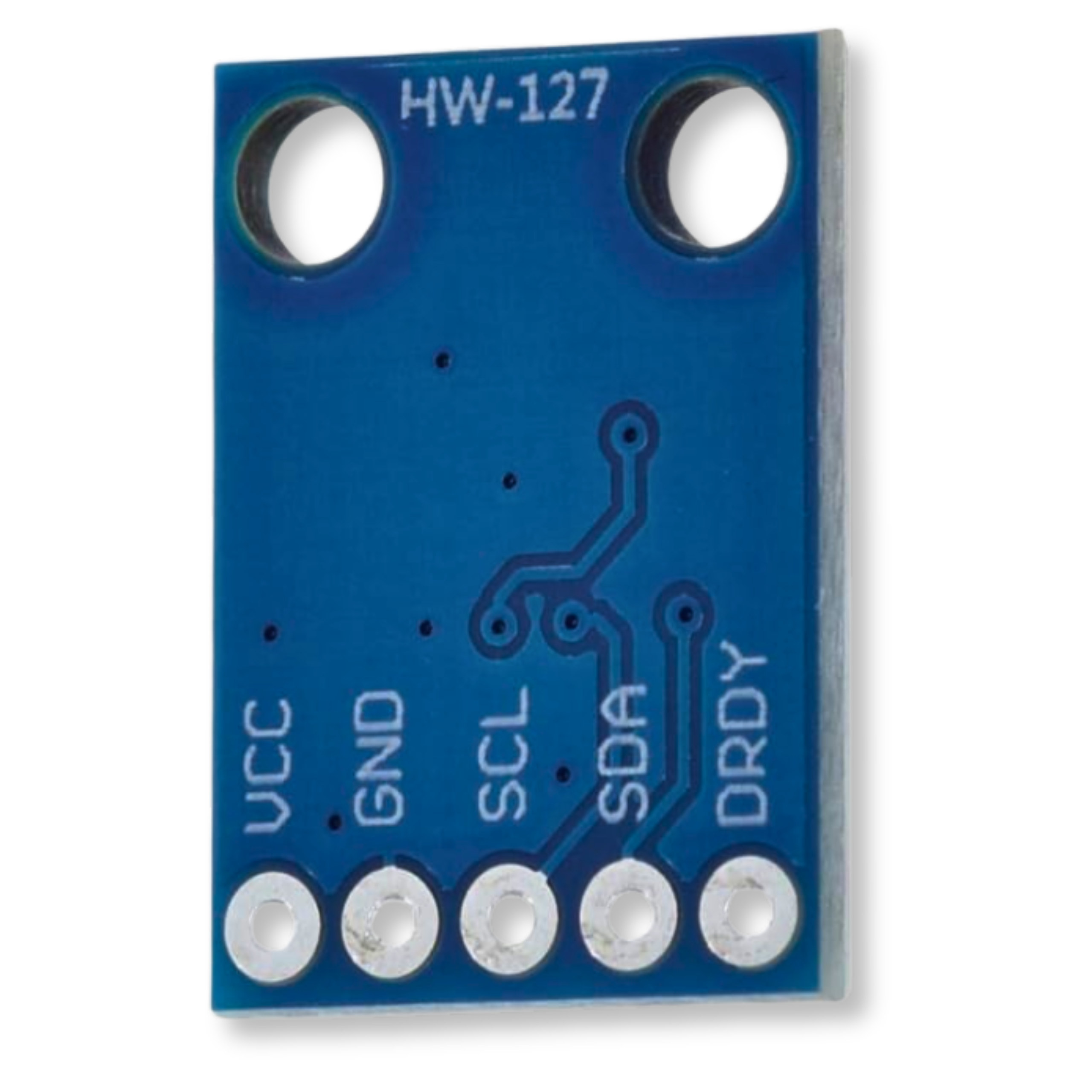

• Rezystory podciągające na SDA/SCL: 2,2 kOhm

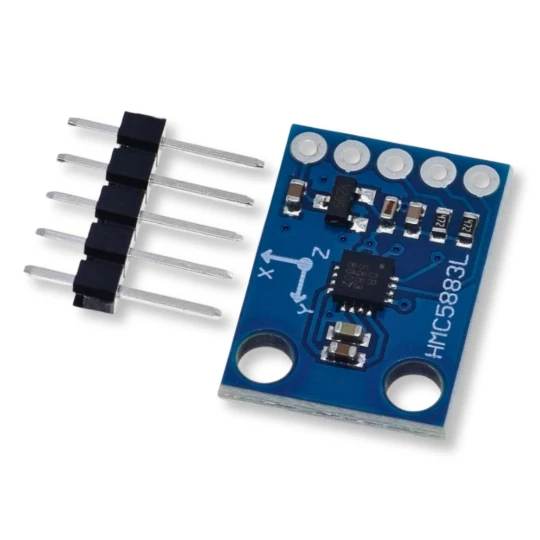

• Złącze: Standardowe goldpiny (raster 2.54 mm) do wlutowania

Przykładowe zastosowania

• Stabilizacja kierunku w modelarstwie (drony, roboty)
• Systemy nawigacyjne dla pojazdów autonomicznych
• Urządzenia Internetu Rzeczy (IoT) wymagające orientacji przestrzennej
• Kompasy cyfrowe w urządzeniach przenośnych
• Wykrywanie anomalii magnetycznych i metali

Korzyści

• Wysoka precyzja dzięki 16-bitowemu przetwornikowi ADC
• Szeroka kompatybilność z popularnymi mikrokontrolerami (Arduino, ESP32, ESP8266, Raspberry Pi)
• Niski pobór energii idealny do projektów zasilanych bateryjnie
• Prosta komunikacja za pomocą standardowej magistrali I2C
• Kompaktowe wymiary ułatwiające montaż w małych obudowach
