Moduł do budowy Power Bank 2xUSB 5V 2,4A USB-C Li-Ion 18650 LED QuickCharge

Moduł Power Bank 2xUSB 5V 2,4A USB-C

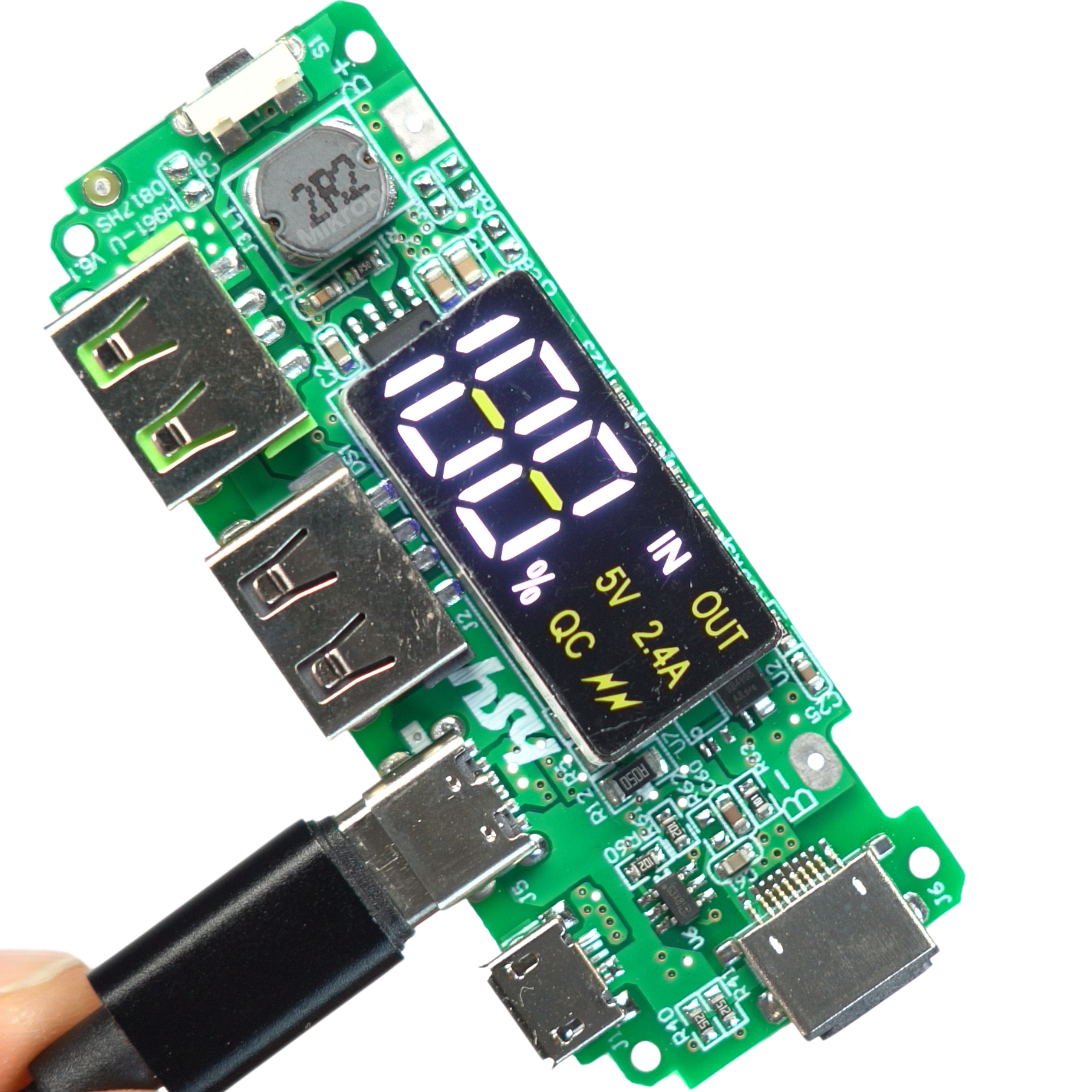

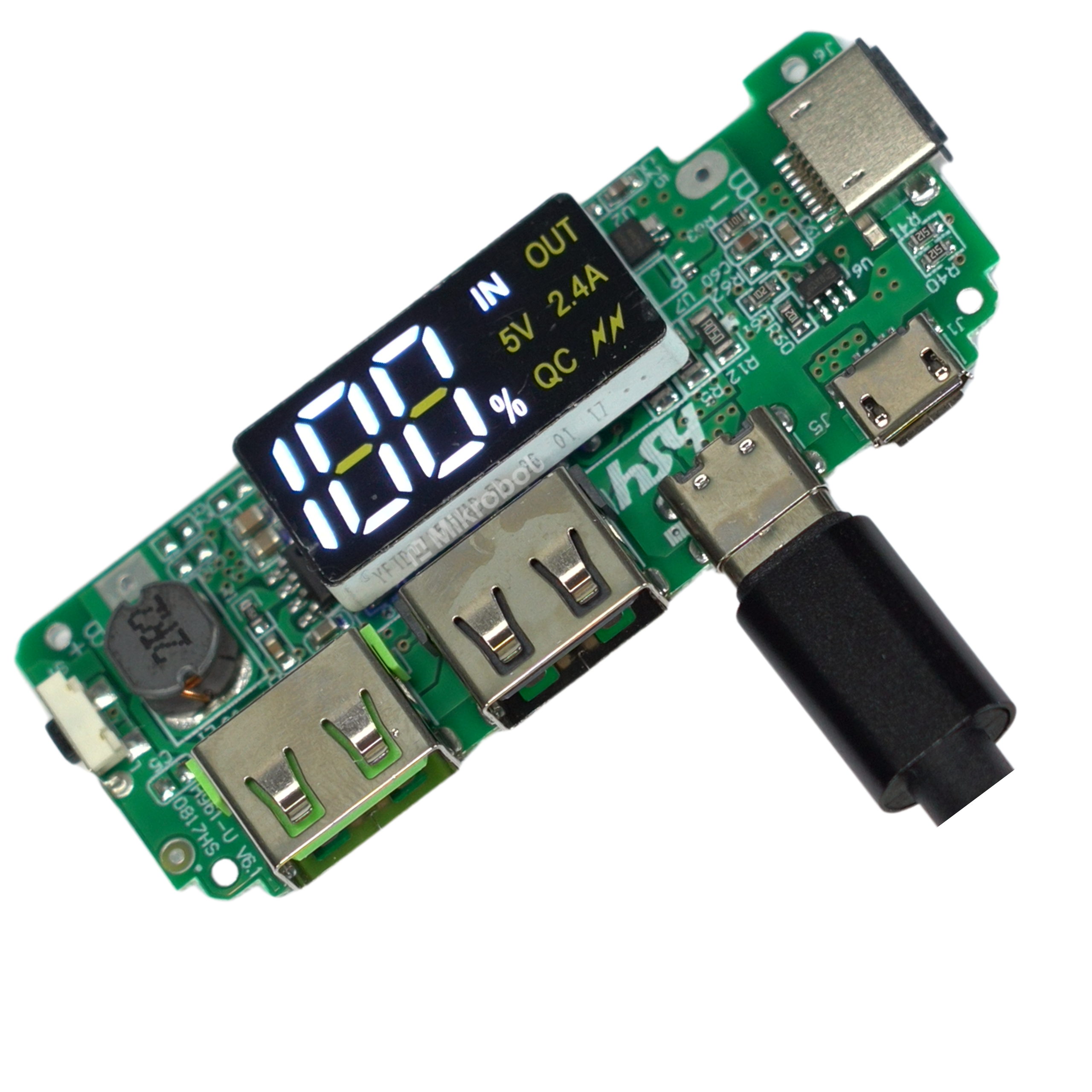

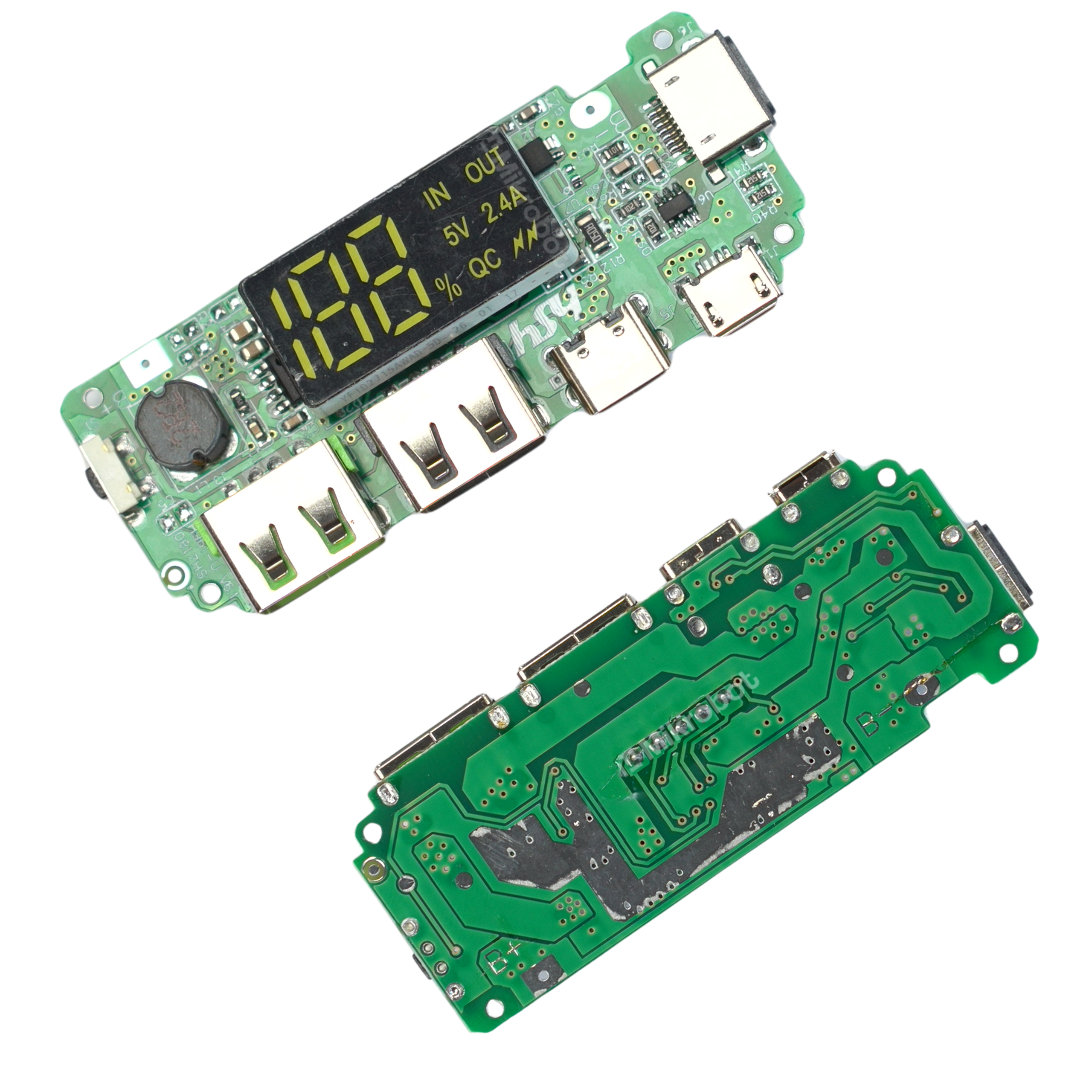

Kompaktowy moduł przeznaczony do budowy przenośnego źródła zasilania (powerbanku). Układ jest przystosowany do pracy z popularnymi ogniwami Li-Ion 18650 o napięciu nominalnym 3,7 V (maksymalnie 4,2 V). Moduł umożliwia równoległe łączenie ogniw w celu zwiększenia pojemności docelowej całego pakietu zasilającego. Posiada wbudowany wyświetlacz LED, który informuje o aktualnym poziomie naładowania, procesie ładowania i rozładowywania oraz wskazuje wykorzystywany port.

Urządzenie charakteryzuje się rozbudowanym panelem złącz, na który składają się dwa wyjścia USB A ze wsparciem dla szybkiego ładowania (FastCharge oraz QuickCharge) oraz trzy wejścia służące do uzupełniania energii: USB-C, micro-USB i Lightning. Maksymalny prąd ładowania wynosi 2,4 A.

Przykładowe zastosowania

• Budowa przenośnych powerbanków opartych na ogniwach Li-Ion 18650
• Zasilanie awaryjne dla układów elektronicznych i systemów oświetlenia LED
• Przenośne źródła energii dla mobilnych urządzeń pomiarowych
• Regeneracja zużytych powerbanków poprzez wymianę układu sterującego
• Zasilanie układów wymagających standardowych interfejsów USB A

Kluczowe cechy techniczne

• Współpraca z ogniwami: Li-Ion 3,7 V (maksymalnie 4,2 V)
• Maksymalny prąd ładowania: 2,4 A
• Złącza wyjściowe: 2x USB A (wsparcie QuickCharge i FastCharge)
• Złącza wejściowe: USB-C, micro-USB, Lightning
• Zabezpieczenie przed przeładowaniem: 4,20 V ±0,05 V
• Zabezpieczenie przed rozładowaniem: 3,00 V ±0,10 V
• Pobór prądu (praca / gotowość): poniżej 60 uA / poniżej 50 uA
• Wymiary modułu: 68 x 27 x 10 mm

Korzyści

• Wszechstronność dzięki obecności trzech popularnych złącz ładowania na jednej płytce PCB
• Zwiększone bezpieczeństwo użytkowania poprzez wbudowane zabezpieczenia nadprądowe oraz przed nadmiernym rozładowaniem i przeładowaniem
• Czytelny odczyt parametrów pracy zapewniany przez zintegrowany wyświetlacz LED
• Oszczędność czasu dzięki obsłudze standardów szybkiego ładowania dla podłączonych urządzeń
• Kompaktowe wymiary pozwalające na bezproblemowy montaż w obudowach o ograniczonej przestrzeni

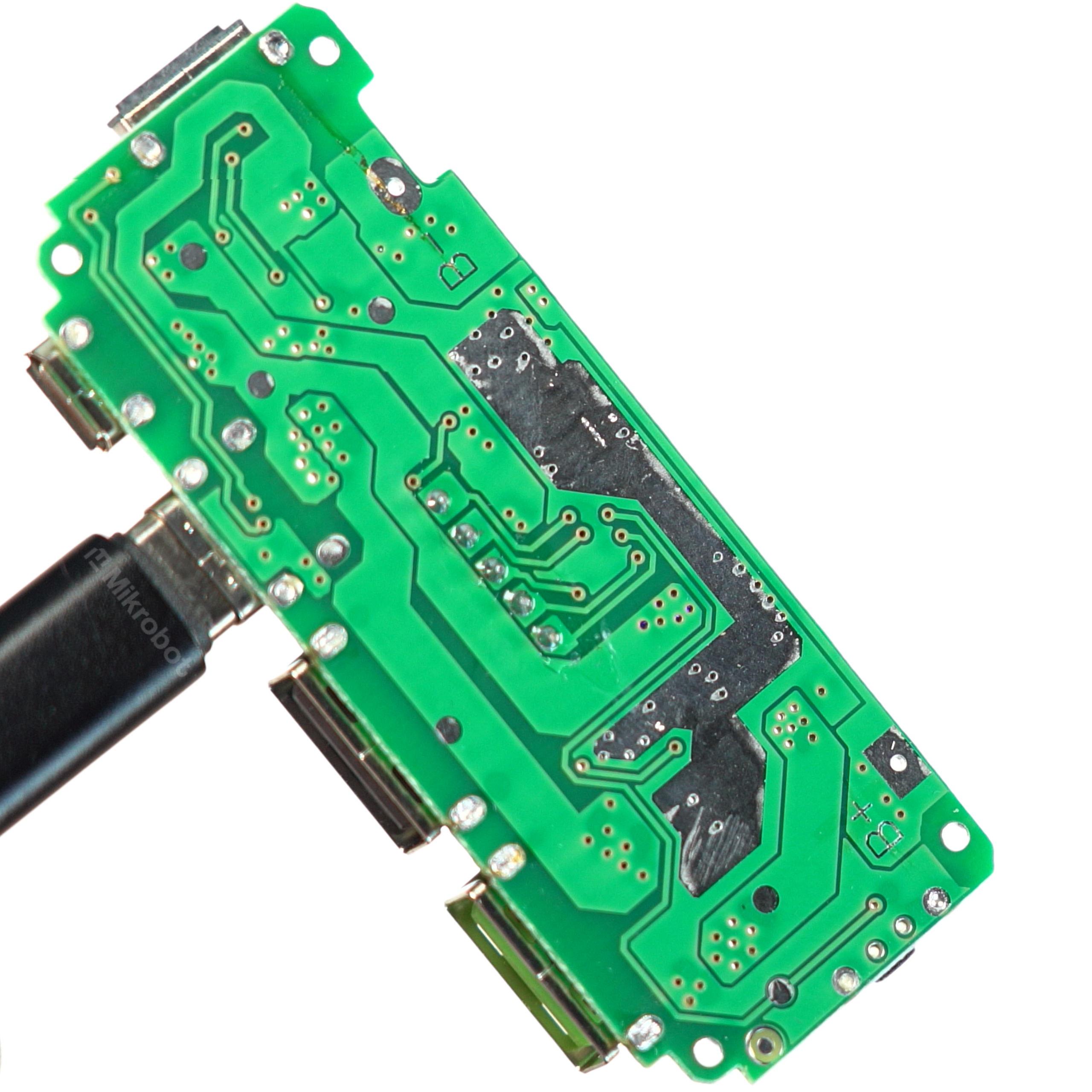

Uwaga: Podczas podłączania ogniw do pól B+ i B- należy bezwzględnie zachować poprawną polaryzację. Odwrotne podłączenie biegunów skutkuje uszkodzeniem modułu.
