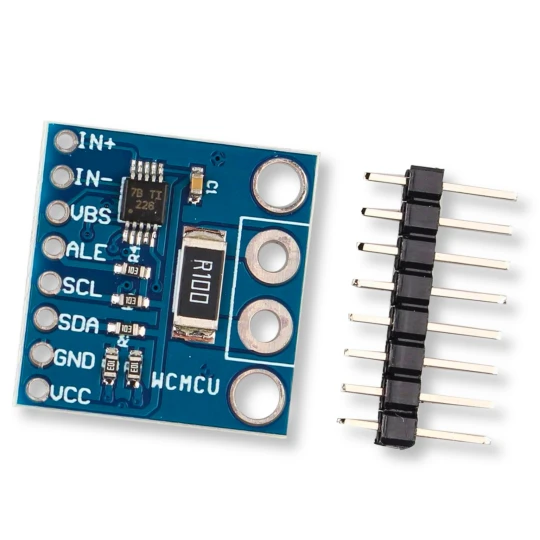

Moduł dwukierunkowy INA226 pomiaru prądu napięcia mocy czujnik do Arduino

Precyzyjny moduł pomiarowy INA226 do monitorowania prądu, napięcia i mocy

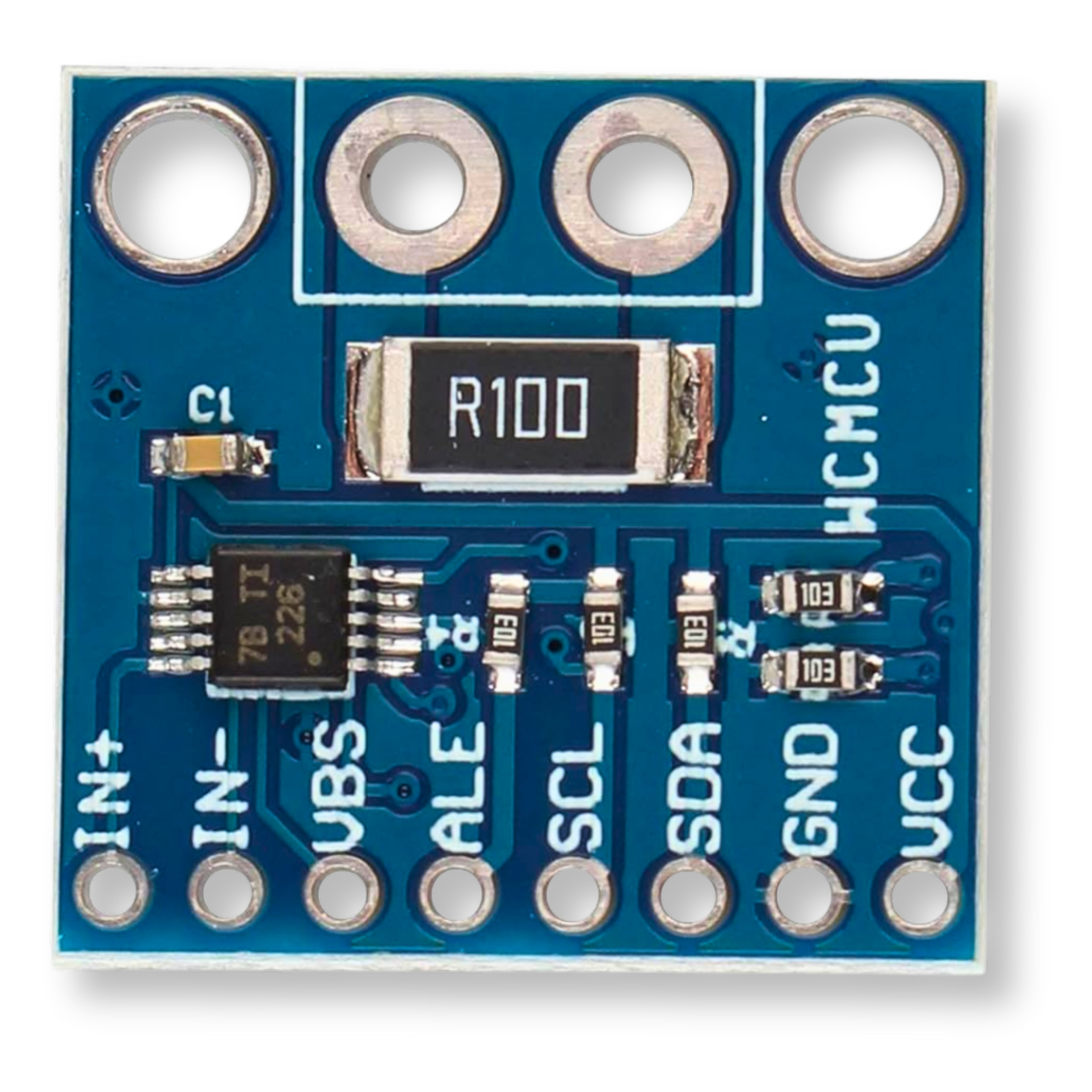

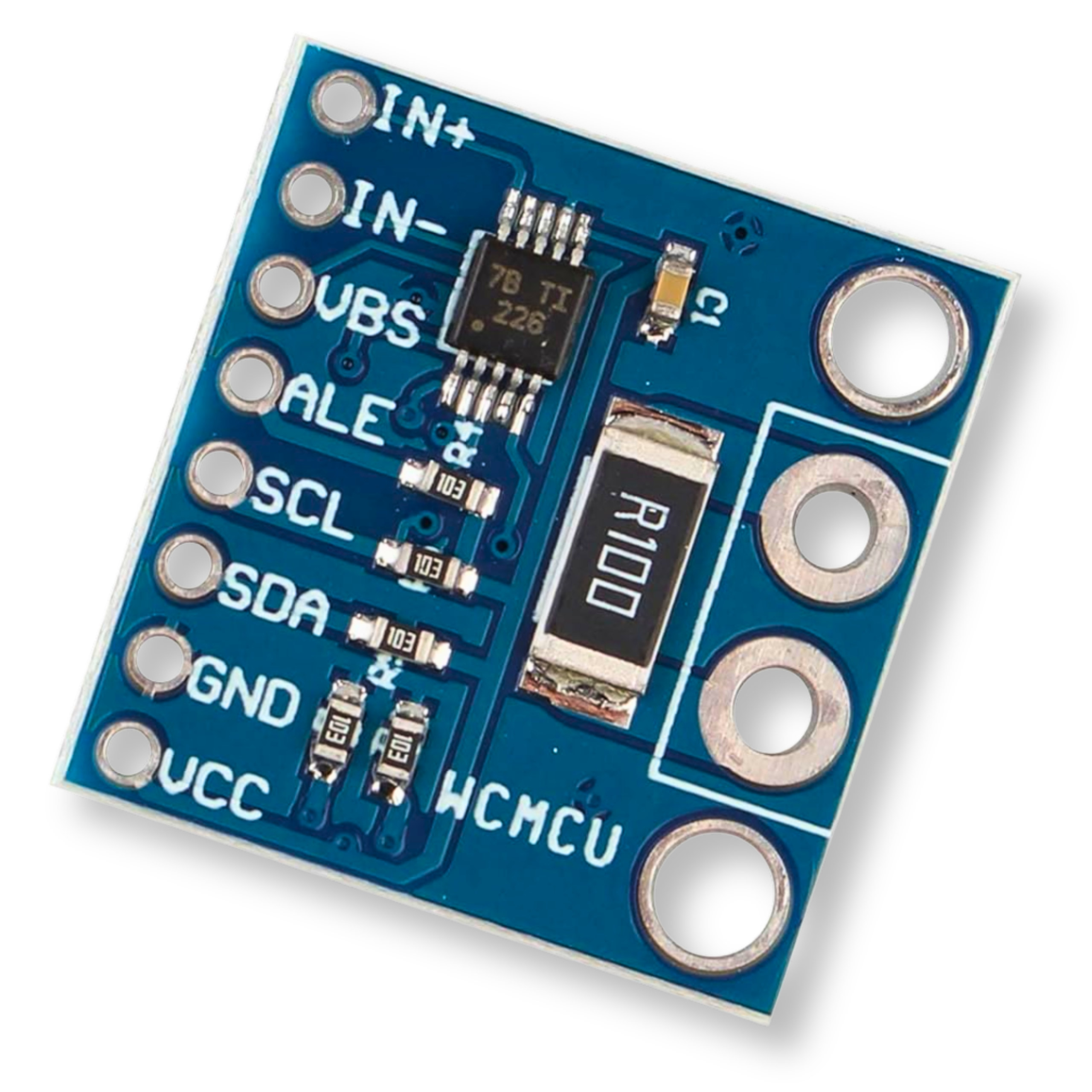

Moduł oparty na precyzyjnym układzie INA226, przeznaczony do dwukierunkowego pomiaru prądu, napięcia oraz mocy w obwodach DC. Dzięki 16-bitowemu przetwornikowi ADC zapewnia wysoką dokładność odczytów, co jest kluczowe w projektach wymagających precyzyjnego monitorowania energii. Moduł komunikuje się za pomocą popularnego interfejsu I2C, co ułatwia integrację z mikrokontrolerami. Wbudowana funkcja ALERT pozwala na ustawienie progów alarmowych, automatyzując nadzór nad krytycznymi parametrami układu. Moduł doskonale sprawdzi się do Arduino, do ESP32, do ESP8266 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ: INA226
• Napięcie zasilania: 2,7 V - 5,5 V
• Zakres pomiaru napięcia (VBUS): 0 V - 36 V
• Zakres pomiaru prądu: +-800 mA (z fabrycznym bocznikiem 0,1 Ohm)
• Interfejs komunikacyjny: I2C / SMBUS
• Adresy I2C: 4 konfigurowalne za pomocą zworek A0, A1
• Przetwornik ADC: 16-bit, delta-sigma
• Dokładność: Błąd wzmocnienia 0,1% (max), Offset 10 uV (max)
• Pobór prądu: ok. 330 uA
• Temperatura pracy: -40°C do 125°C
• Wymiary: 21 x 19 mm

Przykładowe zastosowania

• Monitorowanie zużycia energii i stanu naładowania akumulatorów w urządzeniach przenośnych.
• Diagnostyka i pomiar mocy pobieranej przez zasilane moduły lub całe systemy elektroniczne.
• Systemy pomiarowe w projektach związanych z odnawialnymi źródłami energii, np. małymi panelami słonecznymi.
• Inteligentne systemy zarządzania zasilaniem w projektach IoT.
• Zabezpieczenia nadprądowe i precyzyjne monitorowanie obciążenia silników DC.

Korzyści z wyboru modułu INA226

• Wysoka precyzja: 16-bitowy przetwornik ADC gwarantuje bardzo dokładne i wiarygodne pomiary.
• Wszechstronność: Dwukierunkowy pomiar prądu i napięcia w jednym kompaktowym układzie.
• Prosta integracja: Komunikacja przez standardową magistralę I2C znacznie ułatwia podłączenie.
• Bezpieczeństwo: Wbudowana funkcja ALERT umożliwia natychmiastową reakcję na przekroczenie zadanych parametrów.
• Szeroka kompatybilność: Moduł jest idealny do Arduino, do ESP32, do ESP8266 i do Raspberry Pi.
