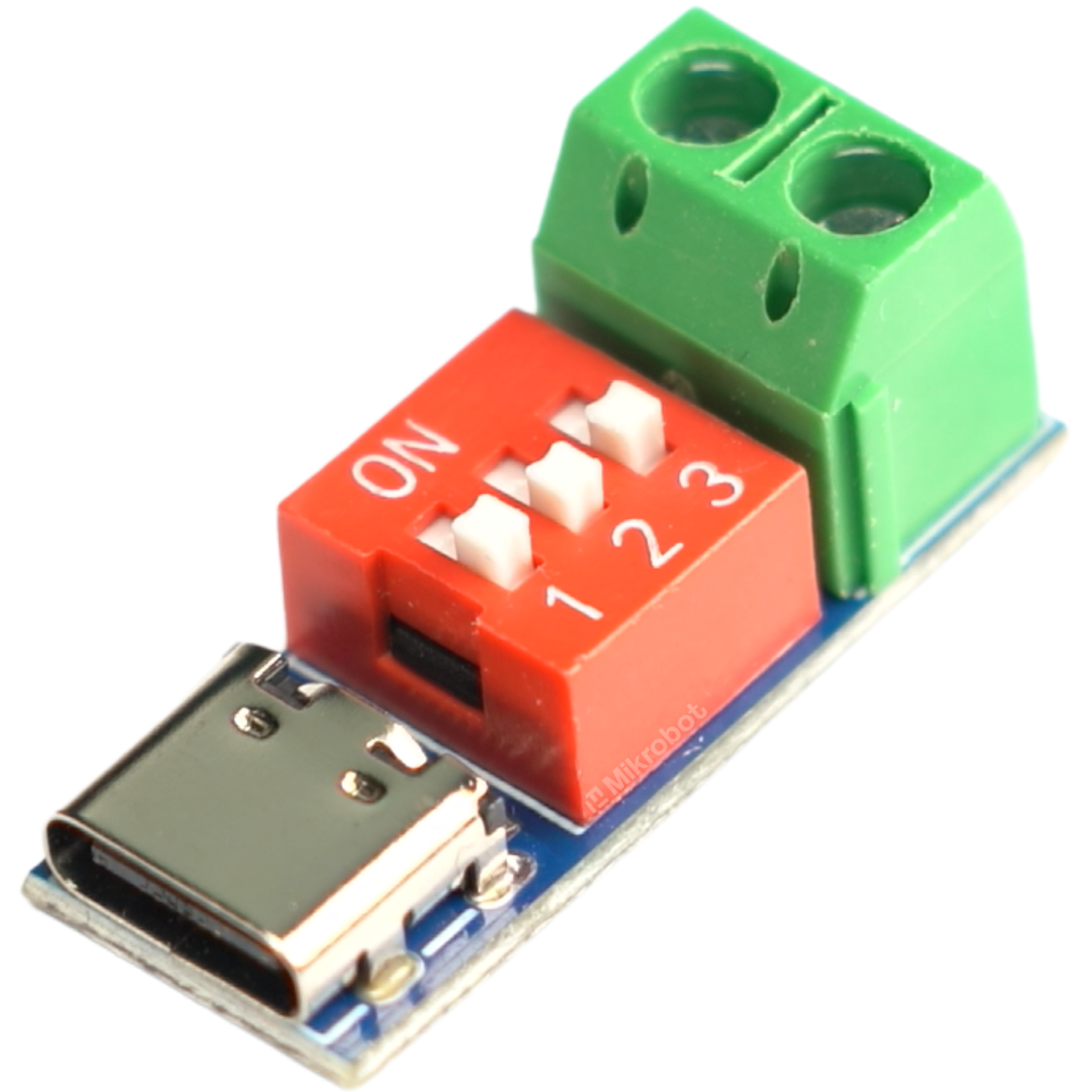

Moduł emulatora Power Delivery PD USB-C 5V 9V 12V 15V 20V 5A 100W + zaciski

Moduł emulatora Power Delivery USB-C

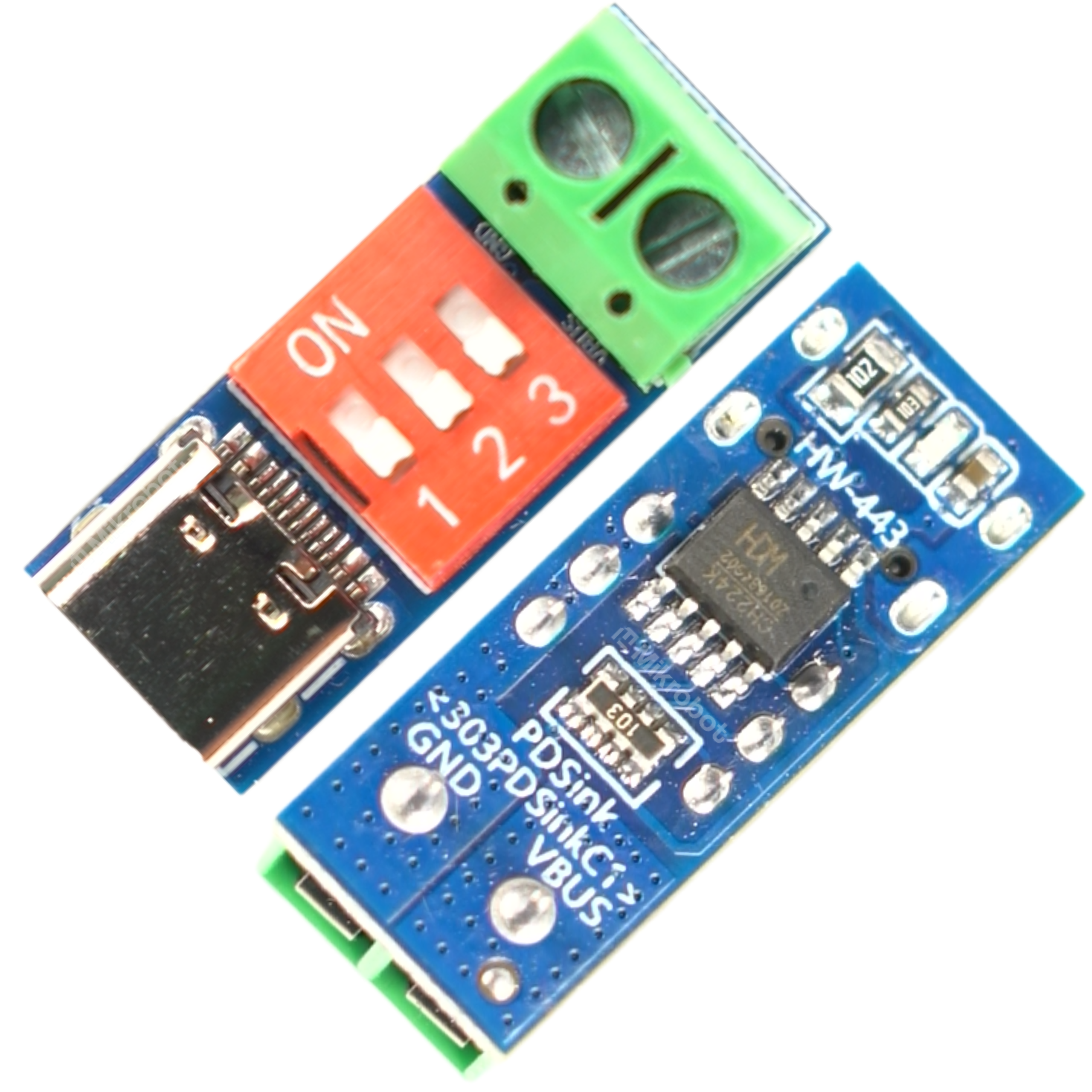

Emulator Power Delivery USB-C to profesjonalne urządzenie testowe przeznaczone do analizy oraz symulacji procesu negocjacji zasilania w standardzie USB-C Power Delivery. Moduł pracuje w trybie odbiornika (PD Sink), co pozwala na wymuszenie konkretnych profili napięcia i prądu bez konieczności podłączania rzeczywistego urządzenia końcowego. Komunikuje się on ze źródłem zasilania za pomocą dedykowanych linii CC, co gwarantuje stabilną i powtarzalną kontrolę parametrów. Produkt ten stanowi doskonałe rozwiązanie zasilające dla wielu systemów, moduł jest odpowiedni do Arduino, do Raspberry Pi, do ESP8266 oraz do ESP32 w zaawansowanych projektach prototypowych.

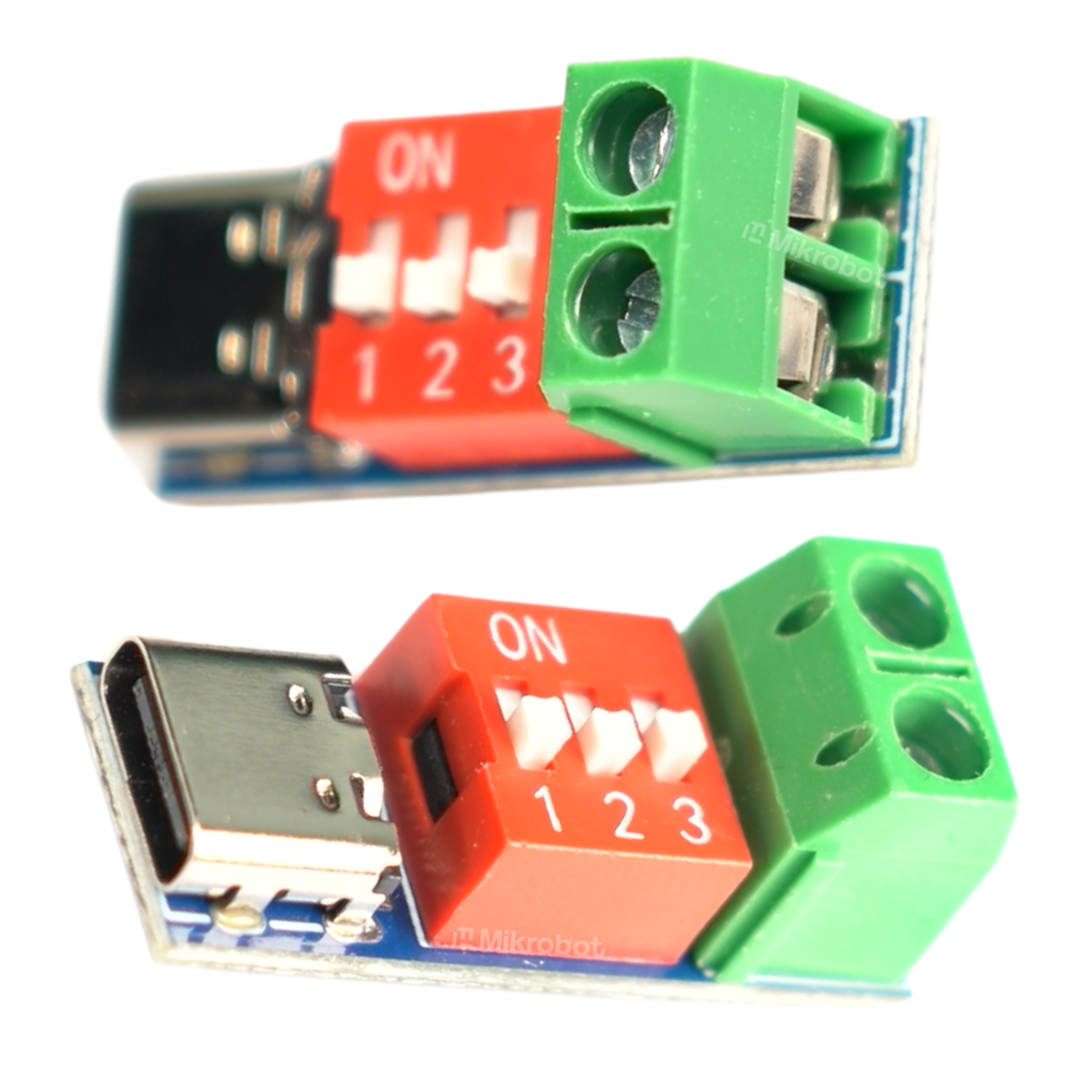

Dzięki wbudowanym przełącznikom DIP użytkownik w szybki i prosty sposób może skonfigurować żądane napięcie wyjściowe na poziomie 5 V, 9 V, 12 V, 15 V lub 20 V. Urządzenie obsługuje prąd wyjściowy do 5 A oraz obsługą mocy do 100 W, co pozwala na zasilanie także bardziej wymagających projektów. Dodatkowym atutem jest wygodne wyjście zasilania oparte na solidnych zaciskach śrubowych.

Kluczowe cechy techniczne

• Standard zasilania: USB-C Power Delivery
• Tryb pracy: PD Sink (emulator odbiornika)

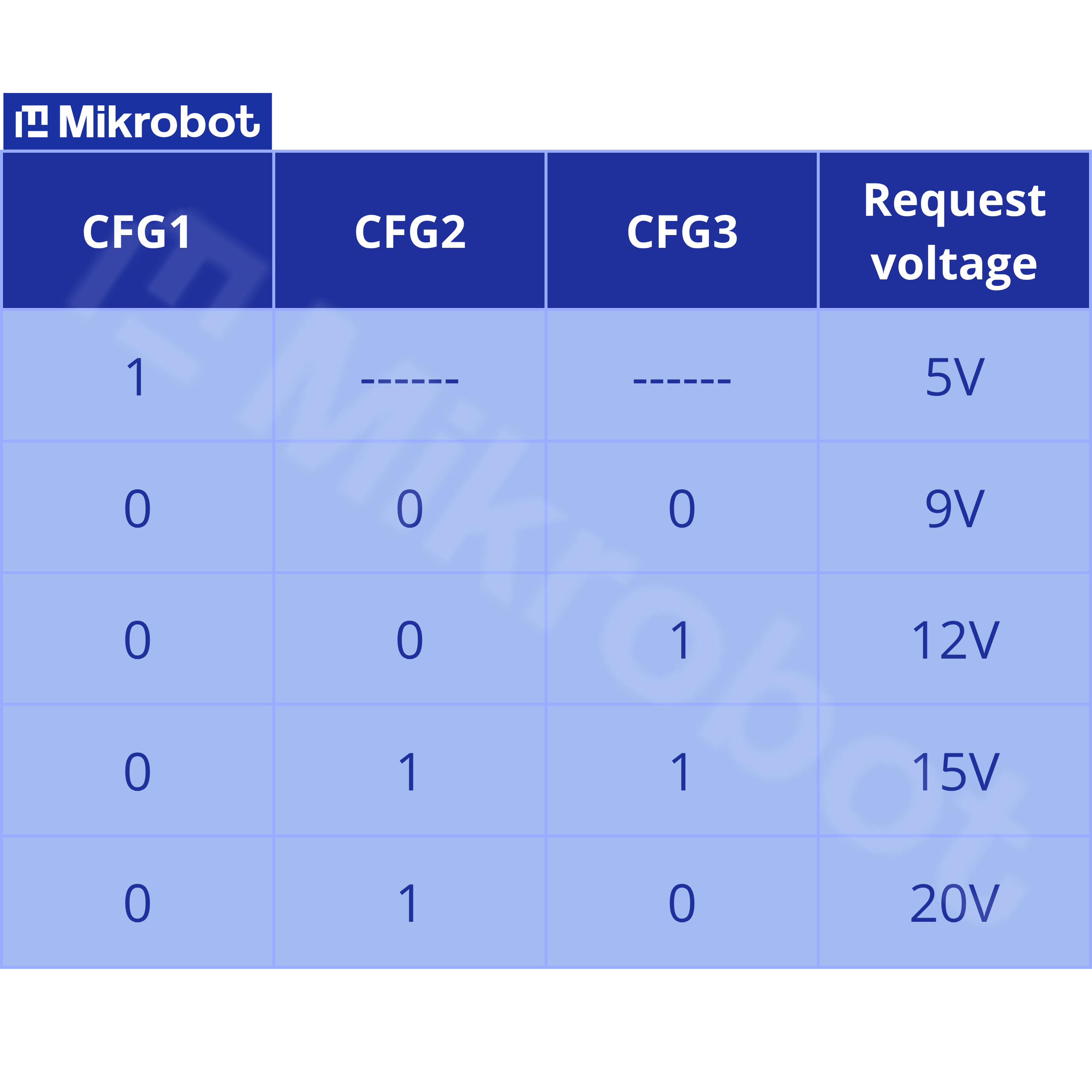

• Konfiguracja napięcia: sprzętowa - za pomocą wbudowanych przełączników DIP
• Konfigurowalne żądania napięcia: 5 V, 9 V, 12 V, 15 V, 20 V (rzeczywiste dostępne napięcie zależy od profili obsługiwanych przez podłączoną ładowarkę/power bank.
• Maksymalny prąd wyjściowy: 5 A
• Maksymalna moc: 100 W
• Złącze wejściowe zasilania: gniazdo USB-C
• Złącze wyjściowe zasilania: zaciski śrubowe
• Wymiary modułu: 11 x 28 x 13 mm

Przykładowe zastosowania

• Testowanie wydajności oraz stabilności ładowarek sieciowych USB-C
• Weryfikacja parametrów prądowych i wydajnościowych powerbanków
• Zasilanie autorskich projektów elektronicznych wymagających podwyższonego napięcia
• Diagnostyka obwodów zasilania w laptopach, monitorach i urządzeniach przenośnych
• Symulowanie obciążeń w procesie projektowania i testowania urządzeń wbudowanych
• Analiza jakości przewodów USB-C pod kątem ich maksymalnej obciążalności prądowej

Korzyści z wykorzystania modułu

• Uniwersalność: pełna obsługa najpopularniejszych profili napięciowych PD w jednym urządzeniu
• Szybka konfiguracja: natychmiastowa zmiana napięcia wyjściowego bez potrzeby dodatkowego programowania
• Niezawodność: precyzyjna komunikacja z urządzeniem zasilającym, stabilizująca pracę całego układu
• Wygoda podłączenia: zastosowanie zacisków śrubowych eliminuje konieczność lutowania przewodów
• Kompaktowe wymiary: niewielki format ułatwia bezproblemową integrację z obudowami oraz większymi stacjami testowymi

ℹ Uwaga

• Podane parametry 5 A / 100 W to maksymalne możliwości modułu – realny prąd i moc zależą od profili faktycznie oferowanych przez podłączoną ładowarkę lub power bank
