Moduł komunikacyjny CAN SN65HVD230 3.3V WaveShare do Arduino ESP32 ESP8266

Moduł WaveShare CAN SN65HVD230 do Arduino, ESP32, ESP8266, Raspberry Pi

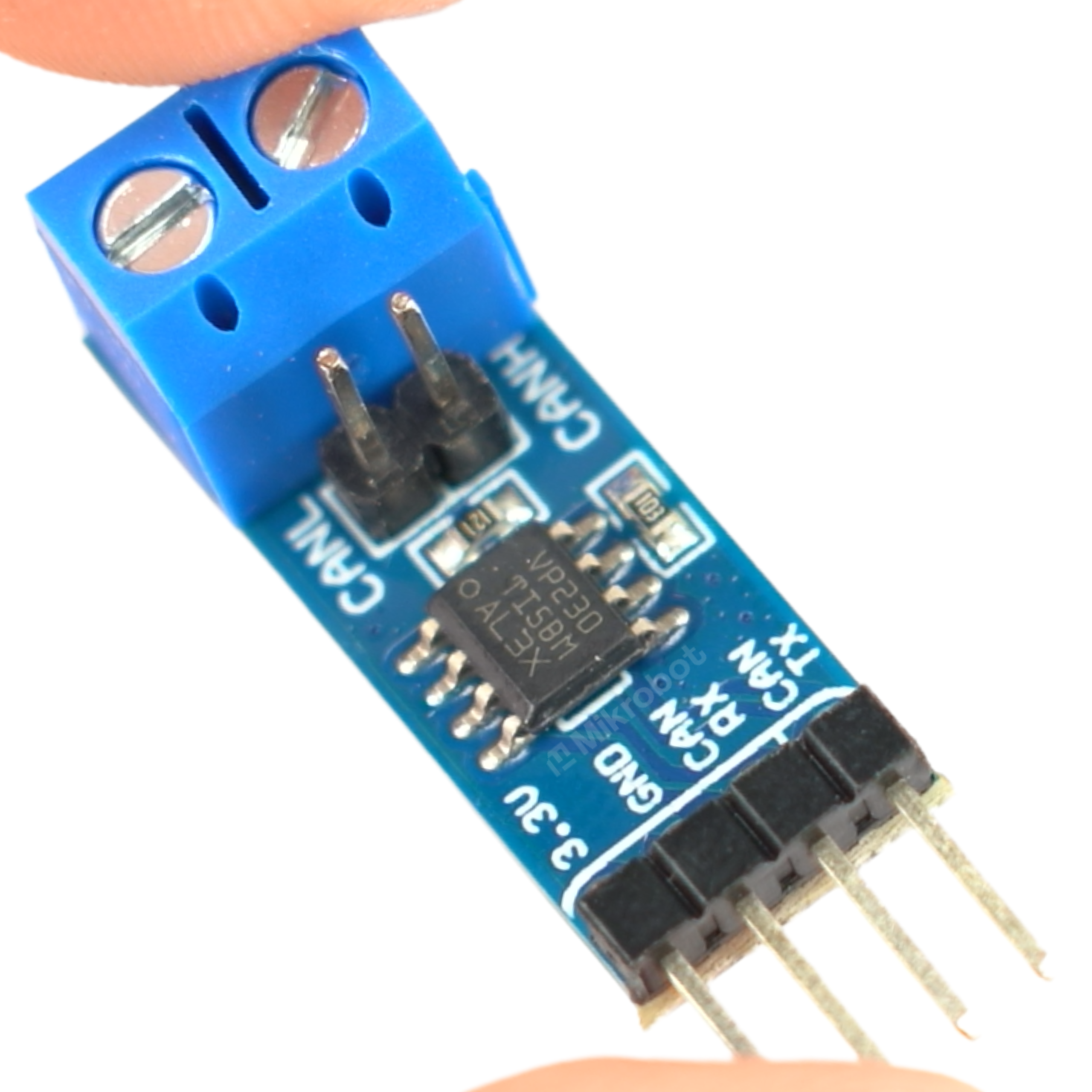

Kompaktowy moduł komunikacyjny SN65HVD230 od firmy WaveShare, pozwalający na łatwe podłączenie mikrokontrolera do sieci magistrali CAN. Płytka oparta jest na niezawodnym transceiverze SN65HVD230, którego wyprowadzenia są w pełni kompatybilne z popularnym układem PCA82C250. Urządzenie zasilane jest napięciem 3,3 V i posiada wbudowane zabezpieczenie ESD (przed wyładowaniami elektrostatycznymi).

Kluczowe cechy techniczne

• Napięcie zasilania układu: 3,3 V
• Zastosowany układ scalony: SN65HVD230 (kompatybilność z układem PCA82C250)
• Obsługiwany interfejs komunikacyjny: magistrala CAN
• Wbudowane zabezpieczenie: ochrona ESD
• Producent modułu: WaveShare

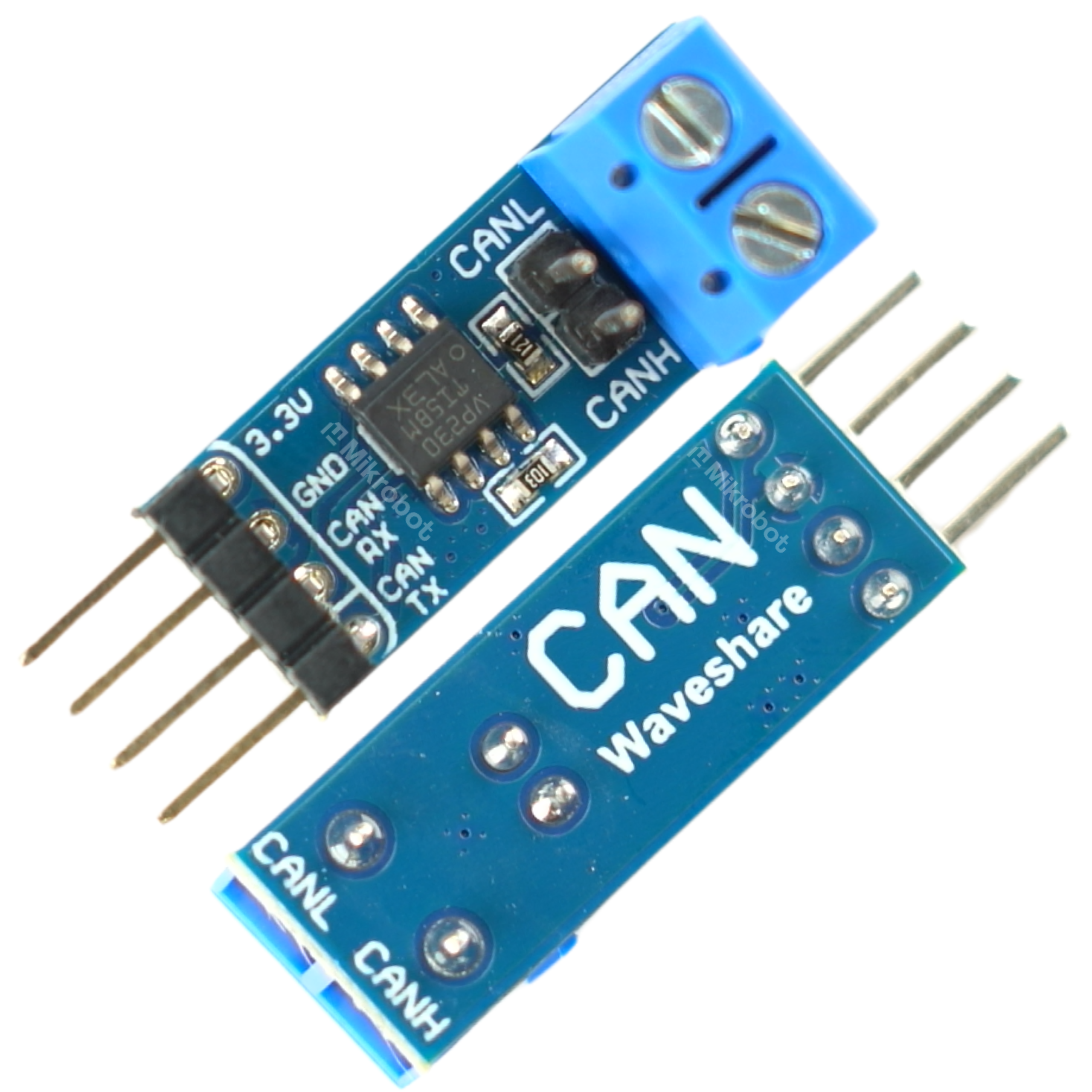

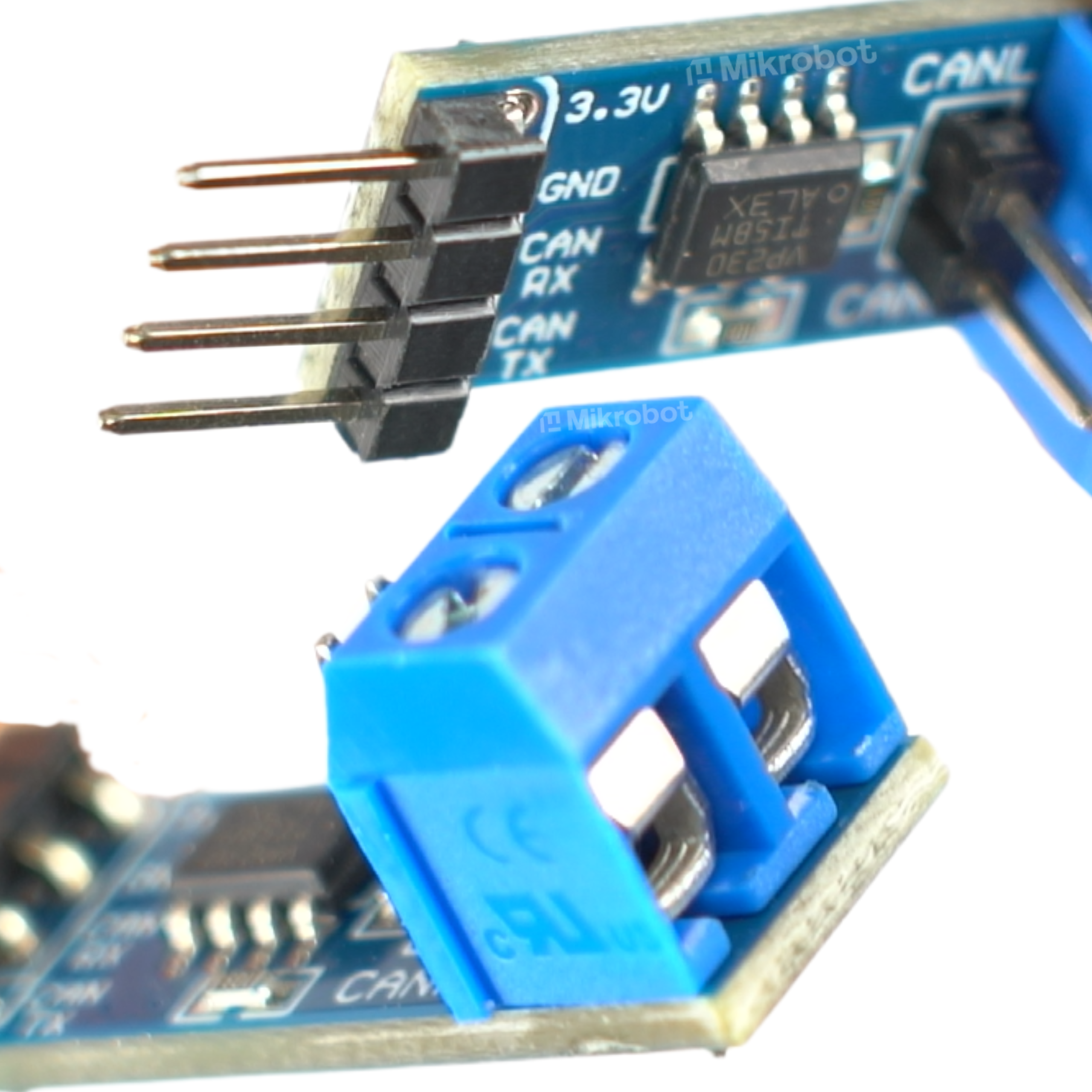

Opis pinów

• 3.3V - Zasilanie 3,3 V.
• GND - Masa układu.
• CAN RX - Linia komunikacyjna odbiornika interfejsu szeregowego.
• CAN TX - Linia komunikacyjna nadajnika interfejsu szeregowego.
• CANL - Linia sygnałowa magistrali CAN Low.
• CANH - Linia sygnałowa magistrali CAN High.

Przykładowe zastosowania

• Komunikacja między wieloma mikrokontrolerami na duże odległości w środowiskach przemysłowych.
• Systemy automatyki budynkowej oparte na niezawodnej sieci przewodowej.
• Odczyt i analiza danych z czujników i modułów w pojazdach wyposażonych w magistralę komunikacyjną CAN.
• Tworzenie rozproszonych sieci pomiarowych o wysokiej odporności na zakłócenia elektromagnetyczne.
• Zintegrowane systemy sterowania i komunikacji w zaawansowanej robotyce.

Korzyści z wyboru modułu

• Szybka implementacja z popularnymi platformami sprzętowymi - produkt kompatybilny, do zastosowania z platformami takimi jak Arduino, ESP32, ESP8266 oraz Raspberry Pi.
• Wysoka niezawodność transmisji danych dzięki wykorzystaniu standardu przemysłowego CAN.
• Ochrona pozostałych podzespołów projektu za sprawą zintegrowanego zabezpieczenia przed niespodziewanymi wyładowaniami ESD.
• Bezproblemowa integracja z nowoczesnymi systemami dzięki zgodności z logiką napięciową 3,3 V.
• Wygodne uruchomienie i testowanie obwodów za pomocą przylutowanych i opisanych złącz szpilkowych goldpin.

ℹ Ważna informacja dotycząca kompatybilności

Pamiętaj, że ten moduł to transceiver (nadajnik-odbiornik) i do poprawnego działania wymaga kontrolera CAN. Mikrokontroler ESP32 posiada wbudowany kontroler CAN, natomiast pozostałe płytki (takie jak Arduino, ESP8266 czy Raspberry Pi) go nie mają i wymagają zastosowania dodatkowego, zewnętrznego kontrolera CAN (np. MCP2515).
