Moduł nRF52840 SuperMini Bluetooth 5 Zigbee USB-C Pro Micro do Arduino ZMK

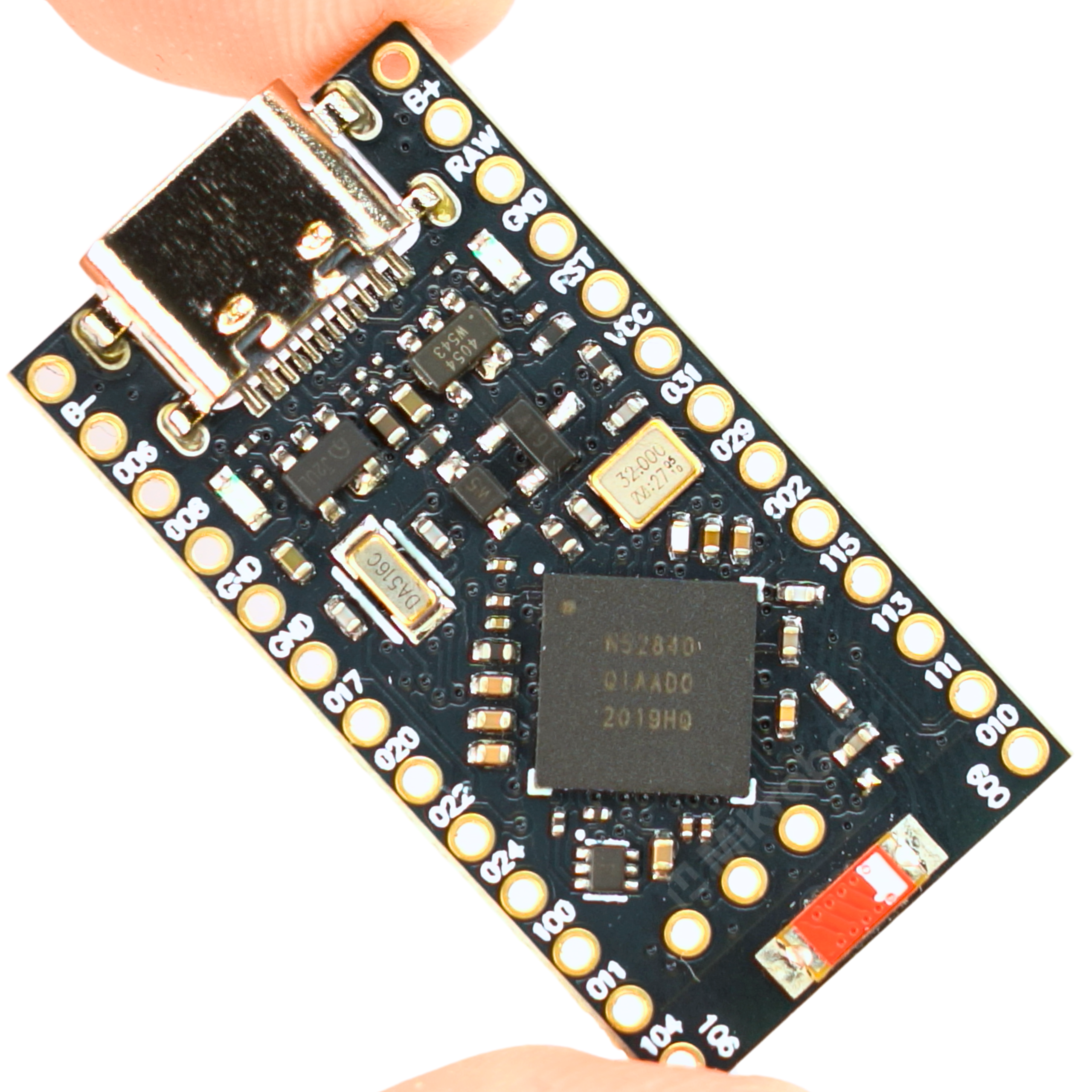

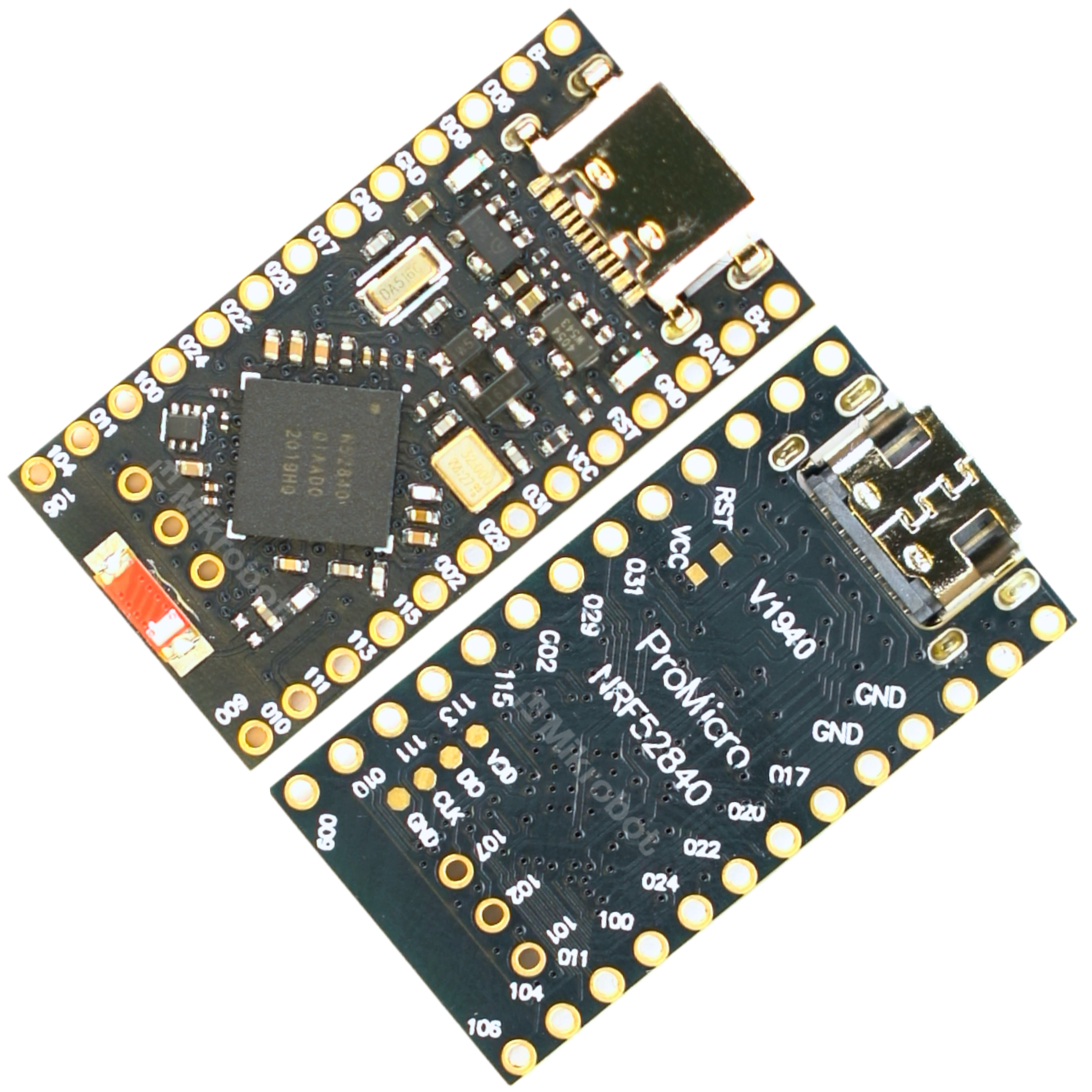

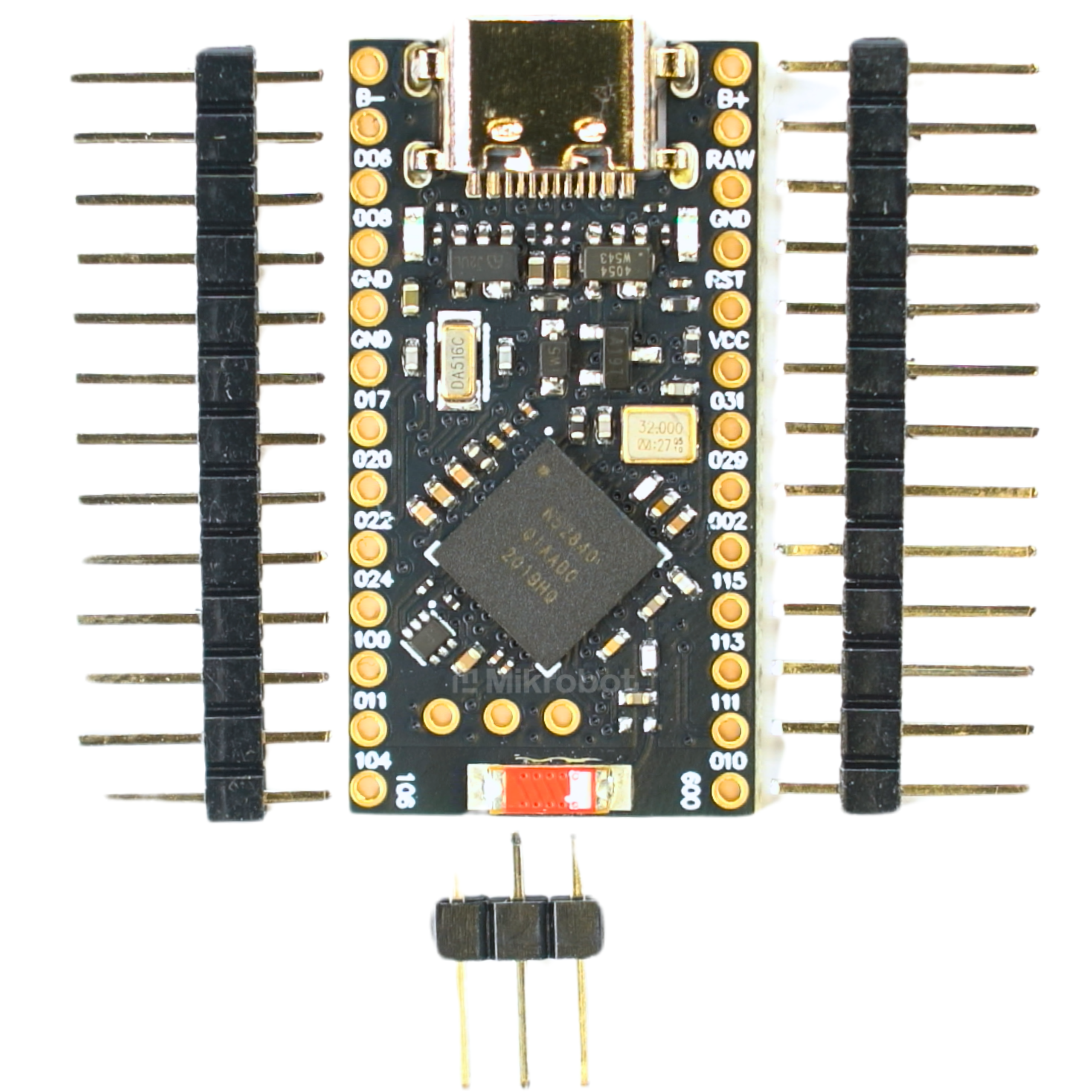

Moduł nRF52840 SuperMini do Arduino

Ultra-energooszczędny moduł rozwojowy oparty na zaawansowanym układzie nRF52840. Płytka oferuje natywną obsługę Bluetooth 5.0, Zigbee oraz Thread. Posiada zintegrowany układ zarządzania ładowaniem akumulatorów litowych. Kompaktowe wymiary oraz układ wyprowadzeń sprawiają, że moduł jest w pełni kompatybilny z Nice! Nano V2.0 oraz formatem Pro Micro.

Kluczowe cechy techniczne

• Łączność bezprzewodowa: natywne wsparcie dla Bluetooth 5.0 LE, Zigbee/Thread (IEEE 802.15.4) oraz protokołów 2.4 GHz.
• Wydajny procesor: układ ARM Cortex-M4 z jednostką FPU o taktowaniu 64 MHz.
• Pamięć: 1MB pamięci Flash oraz 256KB pamięci RAM.
• Zintegrowana antena: antena na płytce zapewniająca stabilne połączenie w zasięgu do 15 metrów.
• Interfejsy komunikacyjne: dostęp do 21 portów GPIO, ADC, PWM, I2C, SPI oraz UART.
• Zarządzanie energią: wbudowany kontroler ładowania dla akumulatorów Li-Po/Li-Ion 3.7V, ładowanie przez złącze USB-C.
• Tryby oszczędzania energii: obsługa trybu System OFF (odpowiednik deep sleep) - pobór prądu od 0.4 µA przy 3V.
• Wymiary: 33 x 17,8mm

Korzyści

• Możliwość budowy w pełni mobilnych urządzeń o długim czasie pracy na jednym ładowaniu.
• Bezpośredni zamiennik dla modułów w formacie Pro Micro z dodatkowymi funkcjami bezprzewodowymi.
• Łatwe wgrywanie oprogramowania dzięki preinstalowanemu bootloaderowi.
• Pełna współpraca ze środowiskiem Arduino IDE oraz ZMK Firmware.
• Gotowość do obsługi zaawansowanych protokołów bezprzewodowych bez konieczności stosowania zewnętrznych układów.

Przykładowe zastosowania

• Bezprzewodowe klawiatury mechaniczne oparte na oprogramowaniu ZMK lub BlueMicro.
• Urządzenia sterujące typu HID, takie jak bezprzewodowe myszki i kontrolery do gier.
• Kompaktowe czujniki IoT o bardzo niskim poborze prądu.
• Inteligentne urządzenia typu wearable oraz smart-gadżety.
• Elementy systemów automatyki domowej wykorzystujące protokół Zigbee lub Thread.

Specyfikacja techniczna i zasilanie

Moduł pracuje z napięciem logiki 3.3V. Podłączenie napięcia 5V bezpośrednio do pinów wejścia/wyjścia spowoduje trwałe uszkodzenie mikrokontrolera. Zasilanie główne może być dostarczane przez złącze USB-C lub bezpośrednio z akumulatora Li-Po 3.7V podłączonego do dedykowanych padów B+ i B-. Na płytce znajduje się wyprowadzenie VCC oferujące napięcie 3.3V oraz wejście napięcia zewnętrznego RAW.

Konfiguracja i programowanie

Programowanie odbywa się z wykorzystaniem złącza USB-C. Płytka wprowadzana jest w tryb bootloadera poprzez szybkie, dwukrotne zwarcie pinu RST do masy (GND). Po tej operacji moduł jest widoczny w systemie jako dysk wymienny. Obsługa w środowisku Arduino IDE wymaga instalacji pakietu wsparcia dla mikrokontrolerów nRF52 firmy Adafruit. W przypadku projektowania klawiatur bezprzewodowych, płytka jest gotowa do pracy w środowisku ZMK jako odpowiednik modelu nice_nano_v2.
