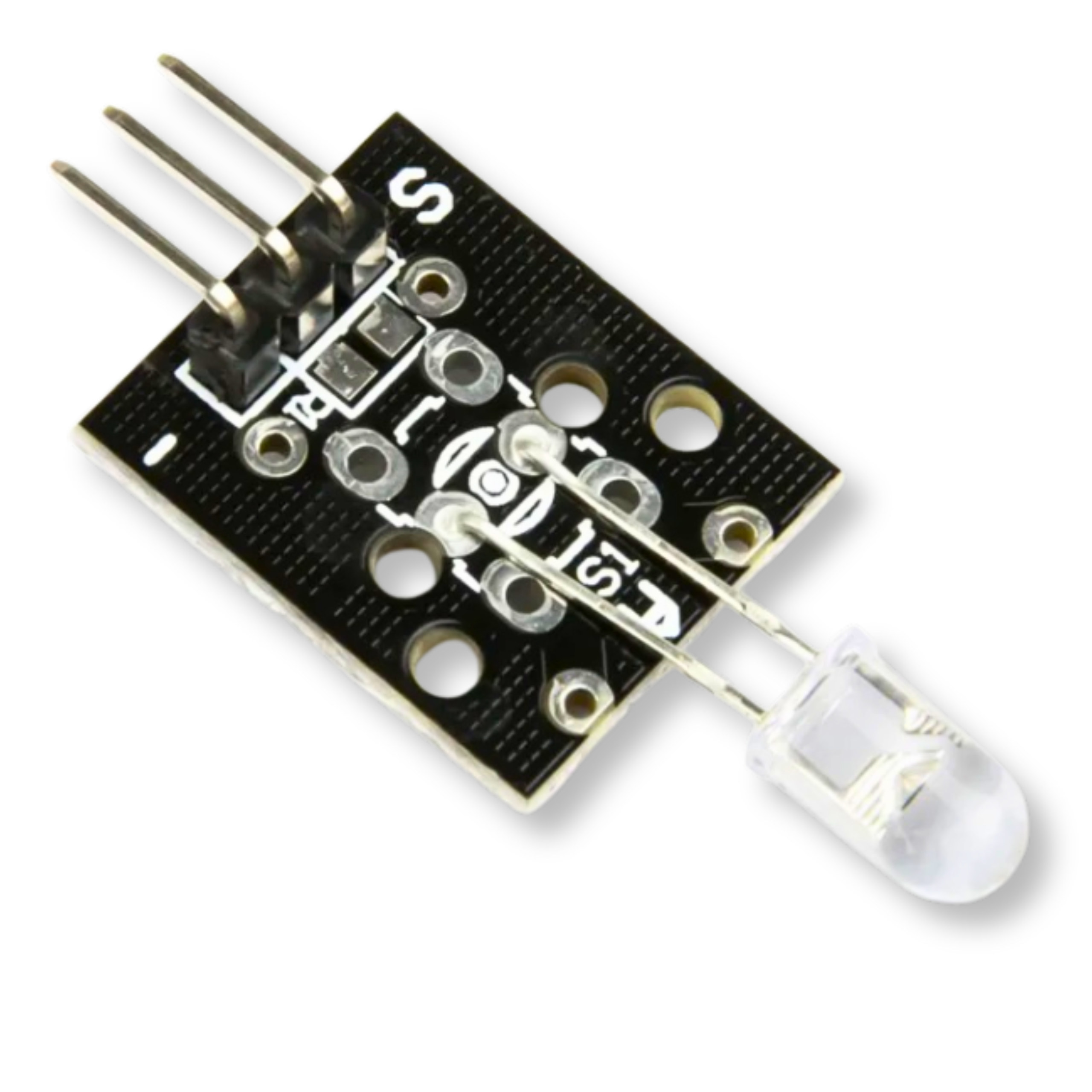

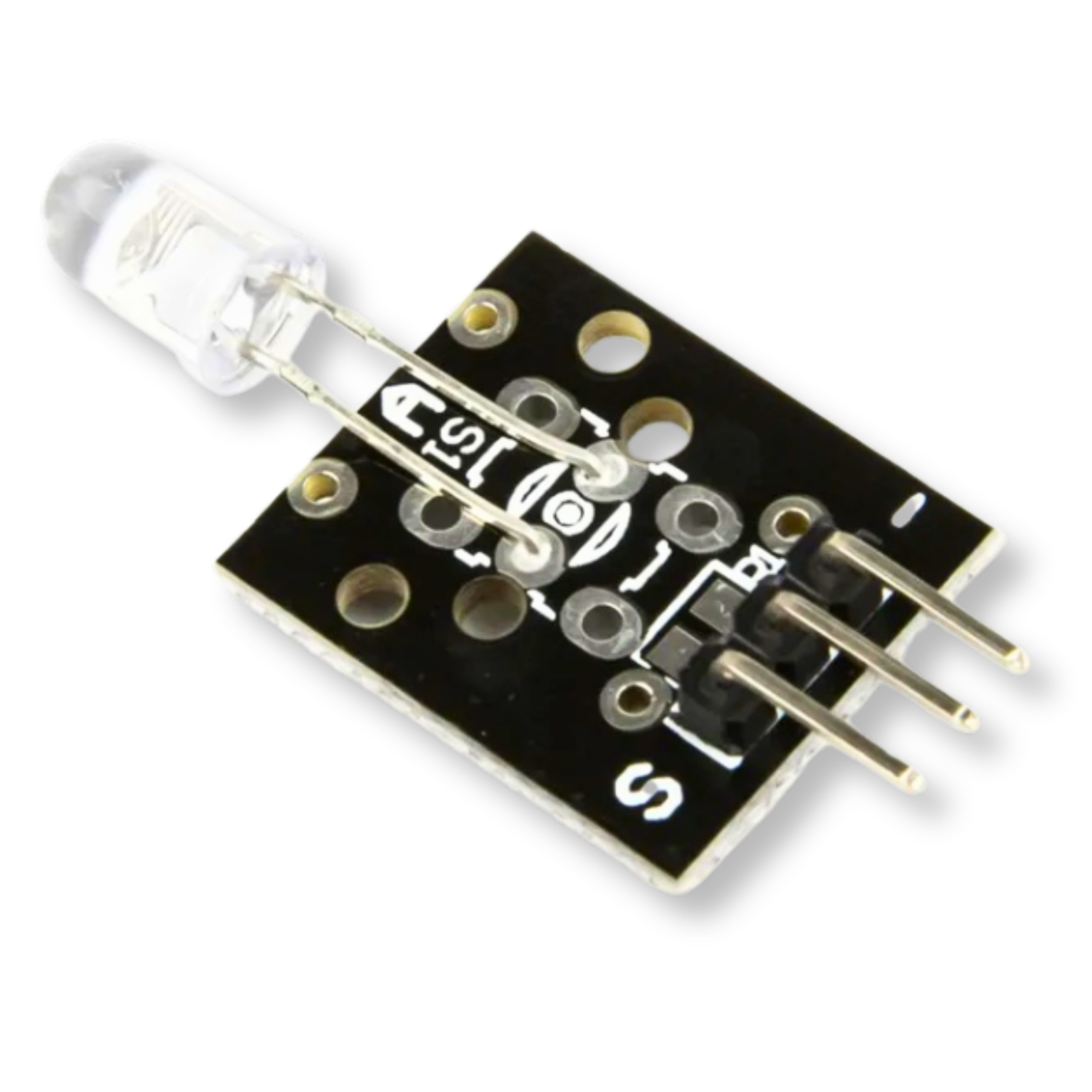

Moduł nadajnika podczerwieni IR 38kHz KY-005 do Arduino 940nm

Moduł nadajnika podczerwieni IR 38kHz KY-005 do Arduino, do ESP8266, do ESP32, do Raspberry Pi

Kompaktowy moduł KY-005 umożliwia bezprzewodową transmisję danych za pomocą podczerwieni. Jest to doskonałe rozwiązanie do budowy systemów zdalnego sterowania, komunikacji z urządzeniami wyposażonymi w odbiorniki IR oraz projektów automatyki domowej. Dzięki prostej budowie, moduł jest bardzo łatwy w integracji z popularnymi mikrokontrolerami.

Kluczowe cechy techniczne

• Model: KY-005
• Częstotliwość pracy: 38 kHz
• Napięcie robocze: 5 V lub 3.3 V (wymaga użycia dodatkowego rezystora: zalecany 120 Ohm dla napięcia 3.3 V oraz 220 Ohm dla napięcia 5 V)
• Długość fali: 940 nm

Przykładowe zastosowania

• Zdalne sterowanie urządzeniami domowymi (telewizory, odtwarzacze, klimatyzatory)
• Bezprzewodowa komunikacja pomiędzy różnymi mikrokontrolerami
• Projekty automatyki domowej wykorzystujące standardową komunikację IR
• Tworzenie własnych, uniwersalnych pilotów podczerwieni
• Budowa prostych barier optycznych i systemów alarmowych

Korzyści

• Prosta obsługa i łatwe podłączenie do płytek stykowych
• Szeroka kompatybilność z ogólnodostępnymi bibliotekami programistycznymi
• Niewielkie wymiary ułatwiające montaż w gotowych urządzeniach
• Stabilna praca - moduł może pracować z napięciem 3.3 V (z rezystorem 120 Ohm) oraz 5 V (z rezystorem 220 Ohm)
• Uniwersalność zastosowań w amatorskich i półprofesjonalnych projektach elektroniki

Uwaga

Moduł wymaga użycia rezystora. Podłączenie można zrealizować na dwa sposoby:

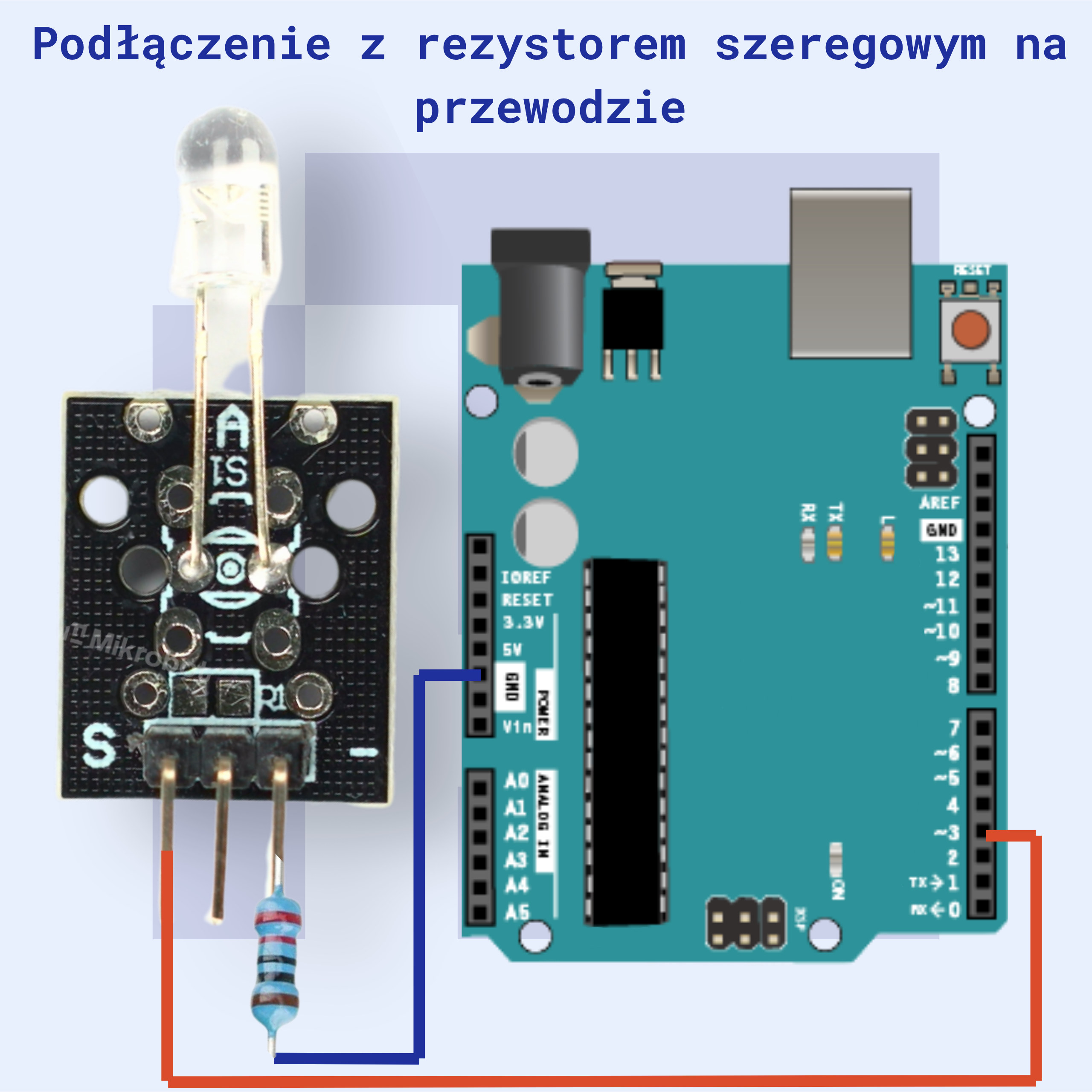

• Opcja A: Rezystor podłączony szeregowo do nóżki modułu - wtedy używamy nóżki/pinu po prawej stronie przy znaku minus "-".

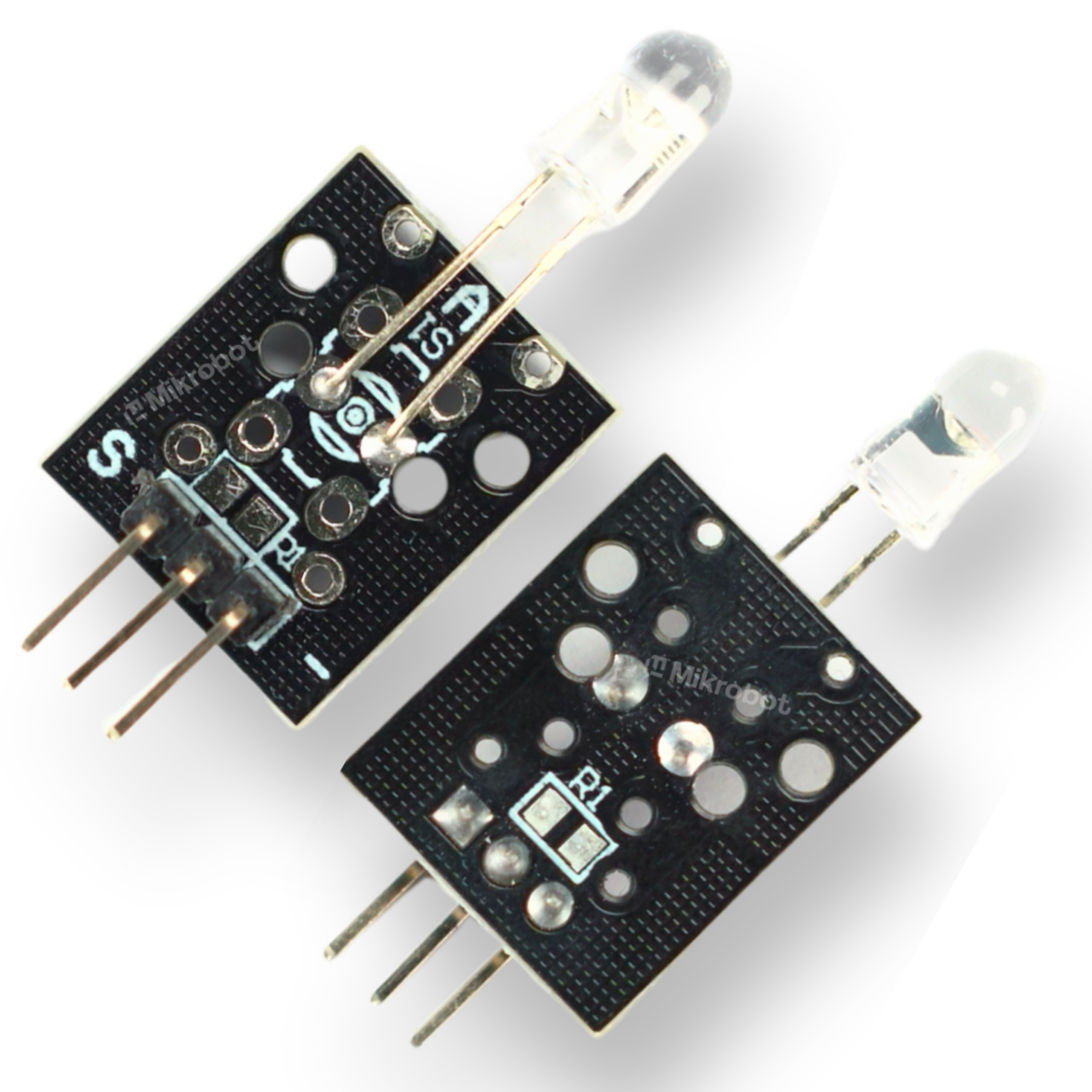

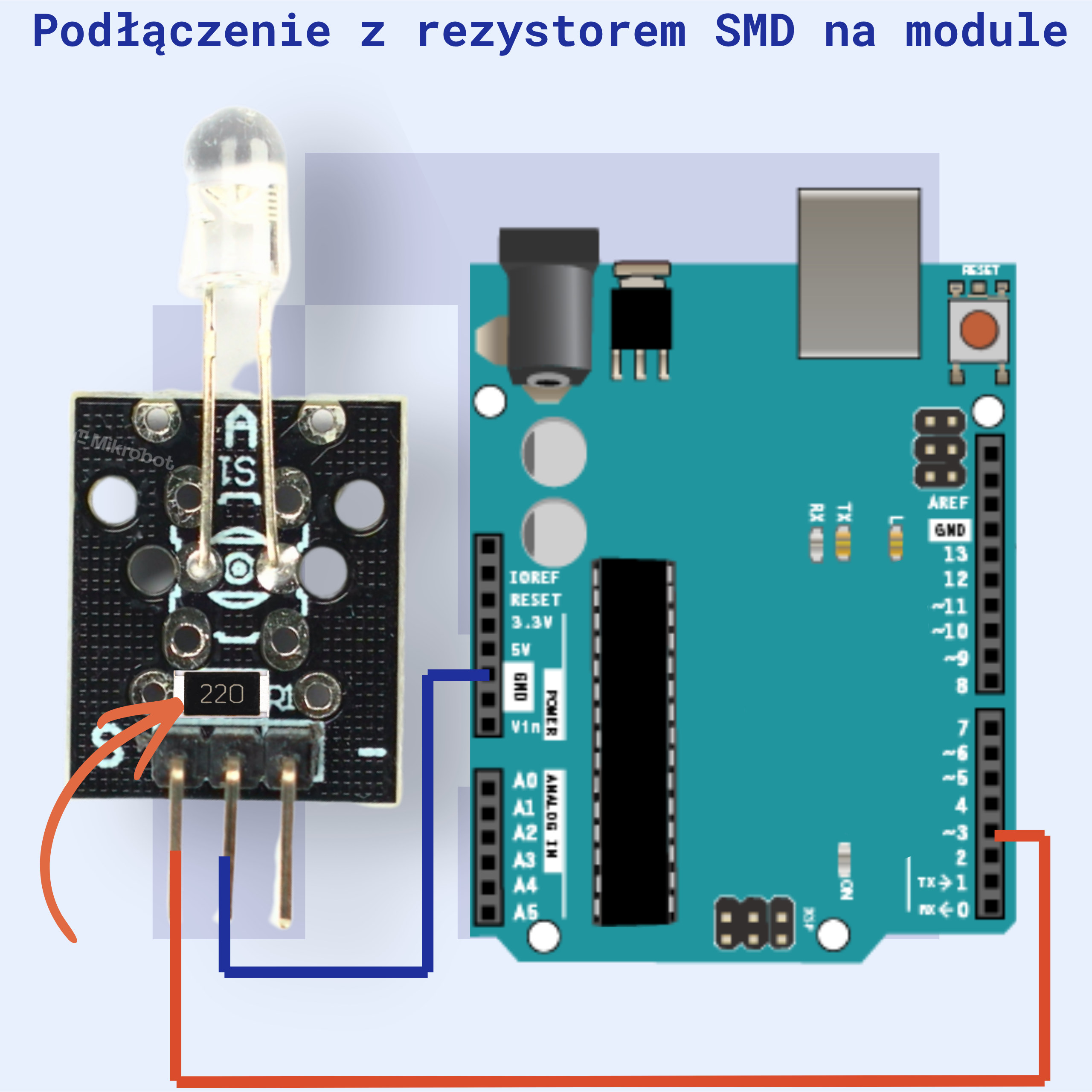

• Opcja B: Wlutowany rezystor SMD - wtedy używamy środkowej nóżki/pinu jako GND.

Moduł nie posiada pinu VCC - napięcie jest podawane przez pin S.
