Moduł przekaźnika 2 kanały WiFi ESP8266 230V 10A + ESP-01S Tasmota MQTT

Opis produktu: Moduł przekaźnika WiFi ESP8266 2 kanały do ESP-01S

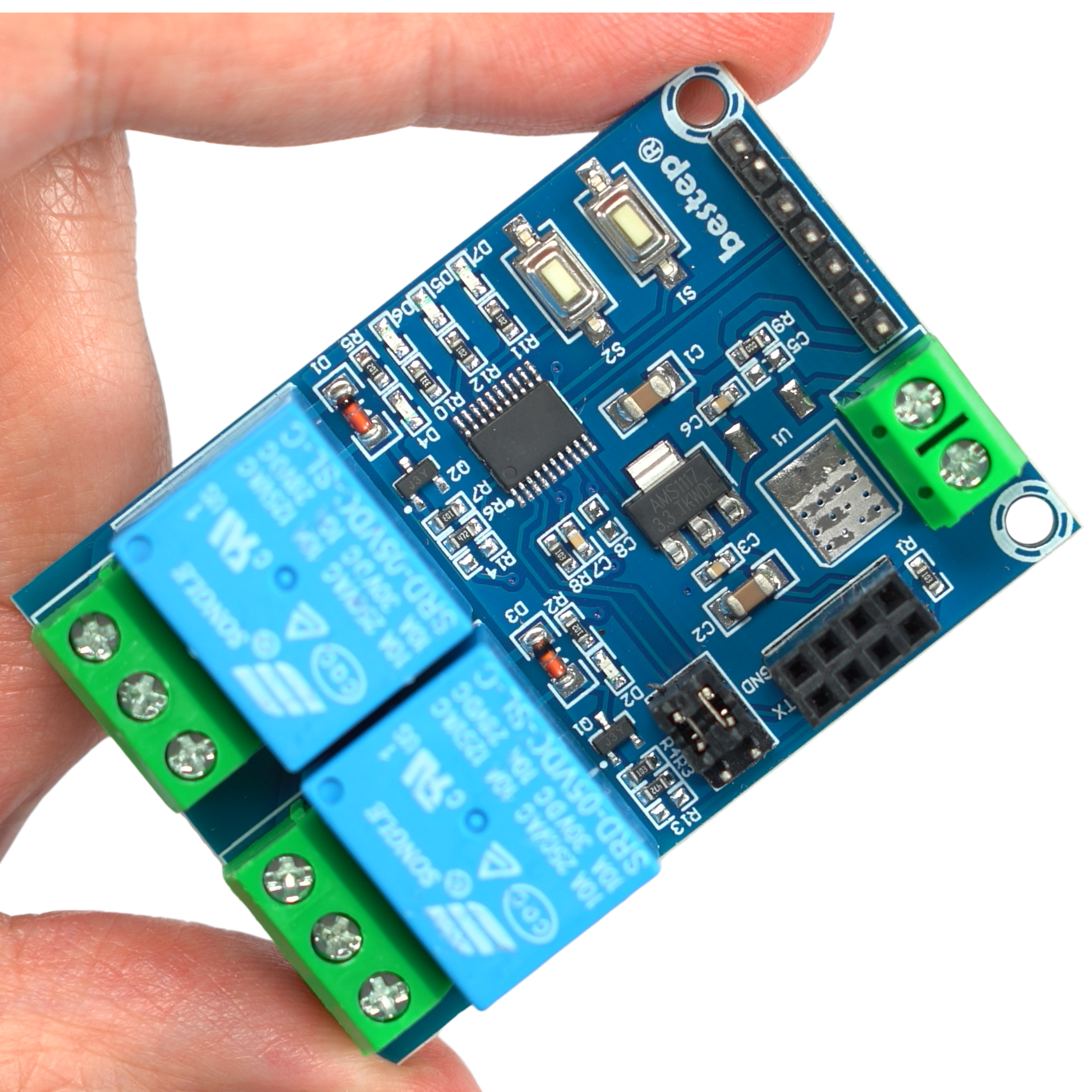

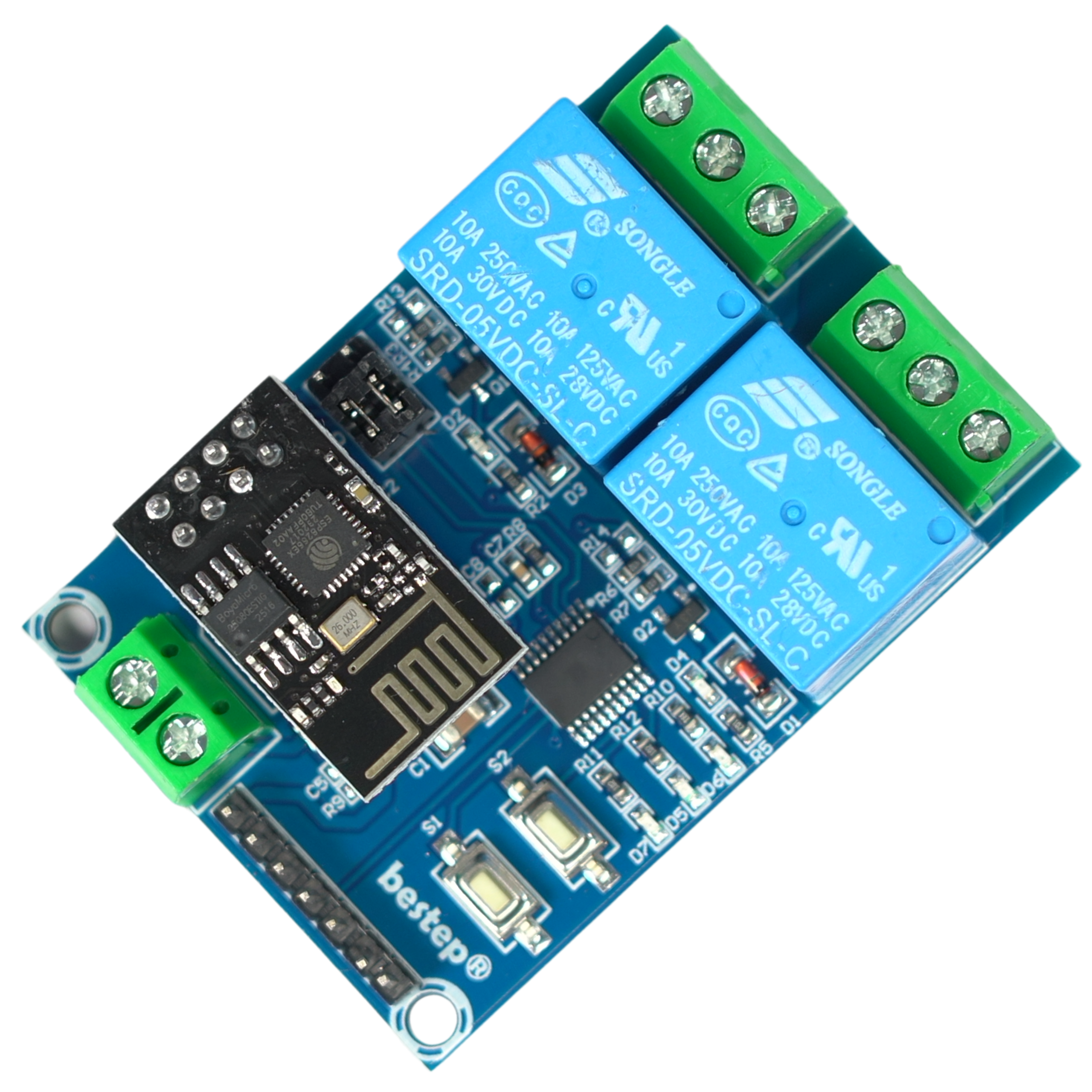

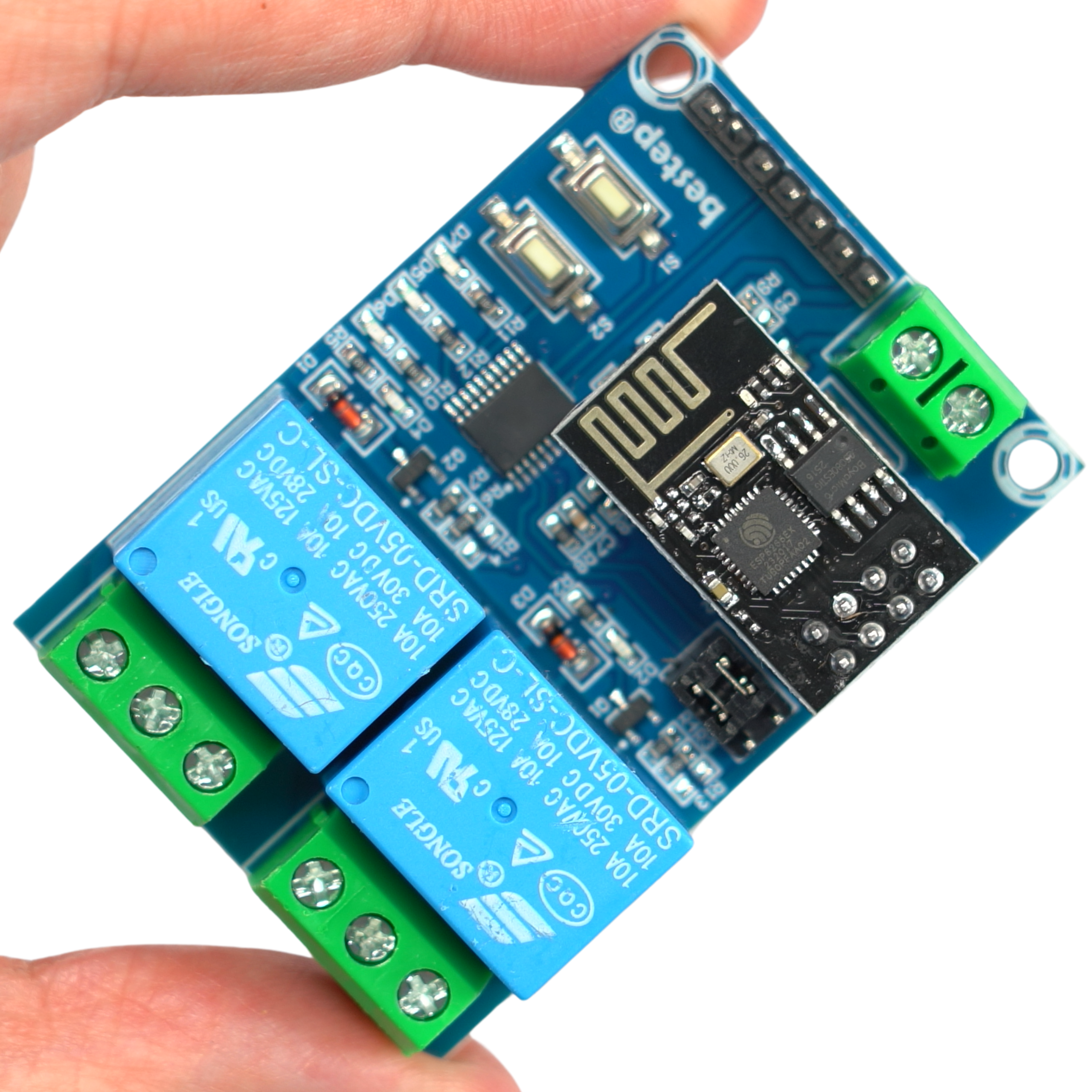

Kompaktowy moduł 2-kanałowego przekaźnika zaprojektowany specjalnie do ESP8266, a dokładniej dla układów ESP-01 oraz ESP-01S. Stanowi rozszerzoną wersję standardowego sterownika 1-kanałowego, oferując możliwość sterowania dwoma niezależnymi obwodami. Moduł wyposażony jest w dedykowane gniazdo montażowe, co ułatwia integrację bez konieczności stosowania dodatkowego mikrokontrolera na płytce. Posiada dodatkowe wejścia S1 i S2 oraz wyprowadzenia GPIO i UART, pozwalające na podłączenie zewnętrznych czujników lub przycisków.

Urządzenie to gotowa baza sprzętowa dla systemów automatyki. Należy pamiętać, że moduł komunikacyjny wpinany w gniazdo nie znajduje się w zestawie.

Kluczowe cechy techniczne

• Ilość kanałów: 2 niezależne przekaźniki
• Mikrokontroler sterujący: dedykowane gniazdo do ESP8266 (układy ESP-01 oraz ESP-01S)
• Maksymalne obciążenie przekaźników: 10A przy 250V AC lub 10A przy 30V DC
• Napięcie zasilania logiki: 5V DC
• Zasilanie sekcji przekaźników: dedykowane złącze śrubowe
• Konfiguracja wyjść: NC i COM (tylko obwód rozwierny, moduł nie posiada styków NO)

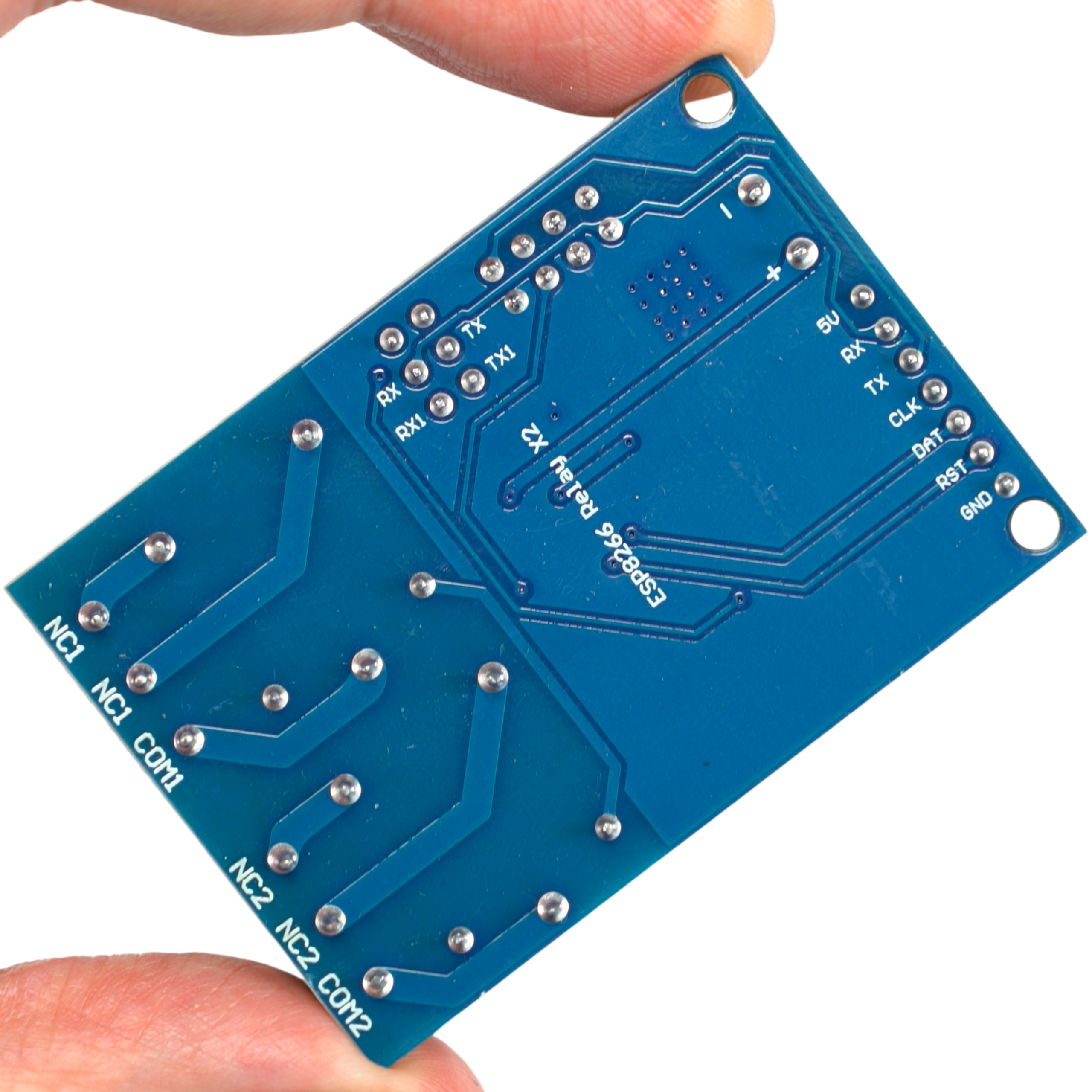

• Dostępne złącza rozszerzeń: S1, S2, RX, TX, RX1, TX1, CLK, DAT, RST
• Wymiary fizyczne: 55 x 45 mm

Przykładowe zastosowania

• Automatyka systemów oświetleniowych w budynkach i na zewnątrz
• Zdalne sterowanie elektrozaworami i układami pomp w systemach nawadniania
• Zarządzanie zasilaniem urządzeń gospodarstwa domowego oraz elektroniki
• Integracja fizycznych przełączników ściennych i detektorów z siecią bezprzewodową
• Budowa własnych punktów wykonawczych w projektach IoT do ESP8266
• Tworzenie zaawansowanych układów czasowych i harmonogramów pracy urządzeń

Korzyści

• Wysoka kompatybilność z otwartym oprogramowaniem sprzętowym typu ESPHome czy Tasmota
• Bezproblemowa integracja z systemem Home Assistant za pośrednictwem protokołu MQTT
• Wyprowadzone piny komunikacyjne UART, ułatwiające flashowanie układu ESP-01S
• Uproszczona budowa projektów automatyki - brak konieczności lutowania układów wykonawczych
• Kompaktowe wymiary płytki drukowanej sprzyjające instalacji w dedykowanych obudowach

Kompatybilność

• Platformy sprzętowe: do ESP8266 (płytki w formacie ESP-01 oraz ESP-01S)
• Środowiska programistyczne: ESPHome, Tasmota, Arduino IDE
• Systemy inteligentnego domu: Home Assistant, openHAB, Domoticz
