Moduł radiowy CC1101 868 MHz RS-232 SPI do komunikacji bezprzewodowej IoT

Moduł radiowy CC1101 868 MHz RS-232 SPI do komunikacji bezprzewodowej IoT do ESP8266 do ESP32 do Arduino do Raspberry Pi

Moduł radiowy RF 868 MHz CC1101 to zaawansowane rozwiązanie do bezprzewodowej transmisji danych. Jest to idealny wybór do zastosowań w systemach IoT, inteligentnych domach oraz systemach alarmowych. Dzięki pracy na częstotliwości 868 MHz w paśmie ISM, moduł zapewnia niezawodną komunikację. Wysoka czułość i niskie zużycie energii sprawiają, że doskonale sprawdza się w aplikacjach wymagających stabilności i energooszczędności.

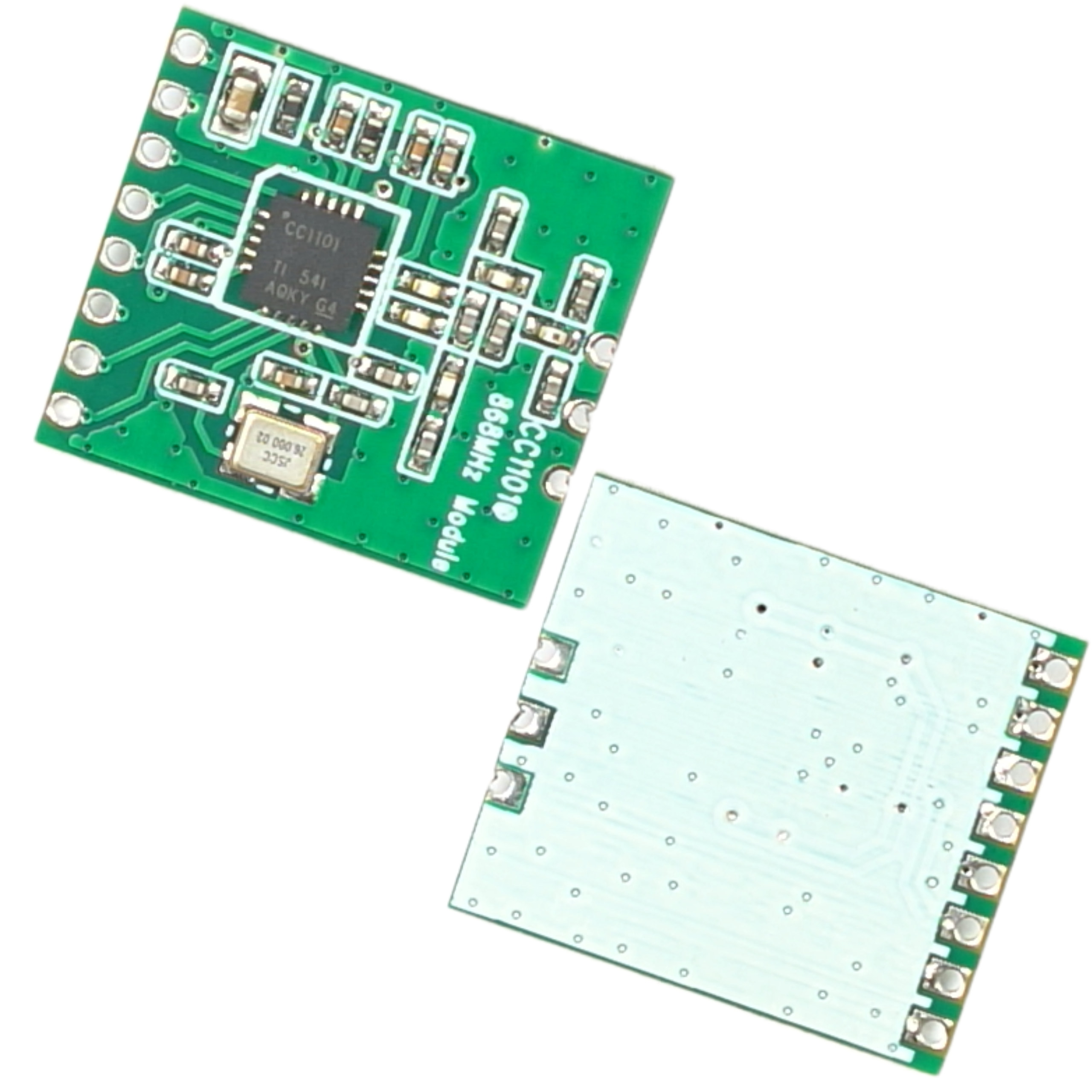

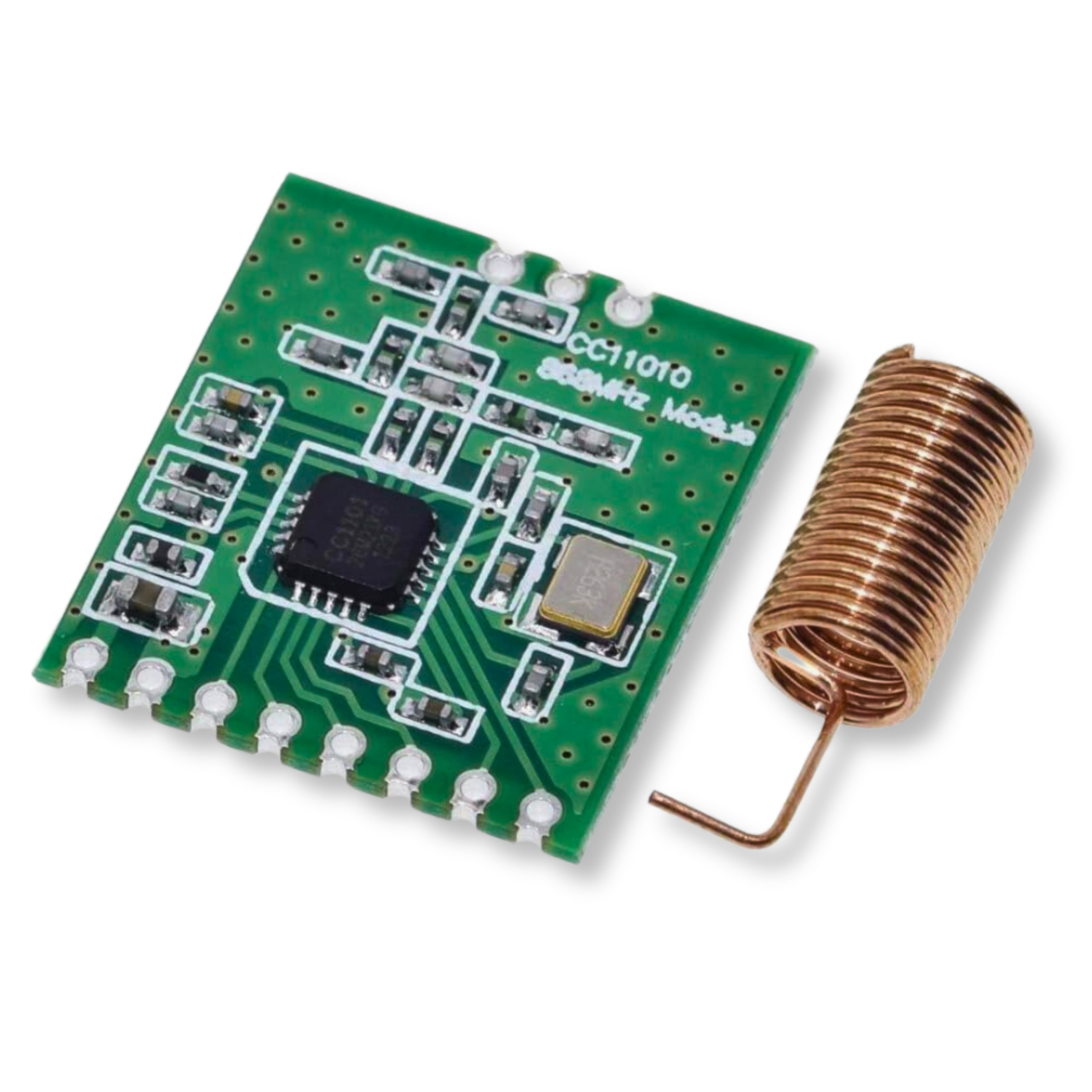

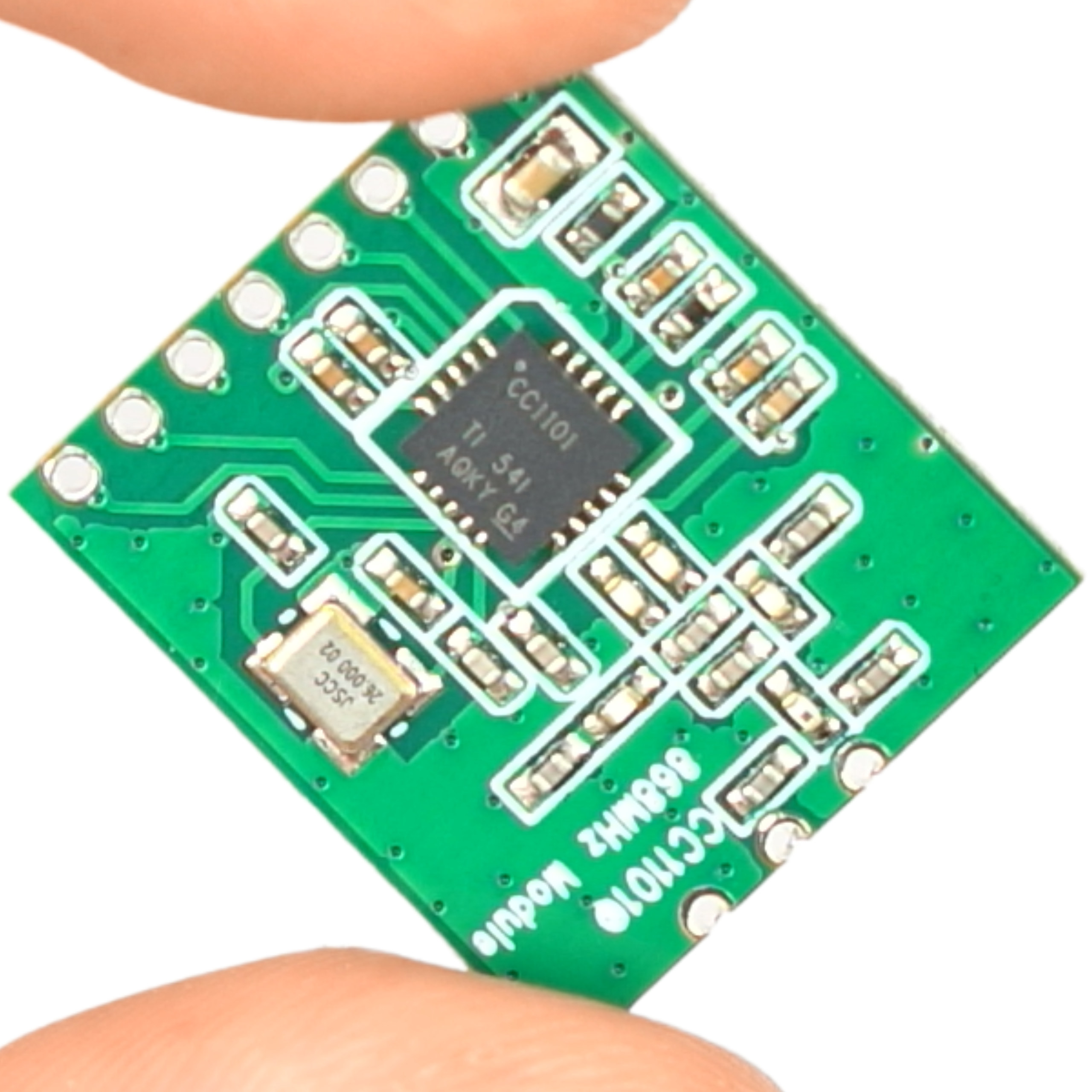

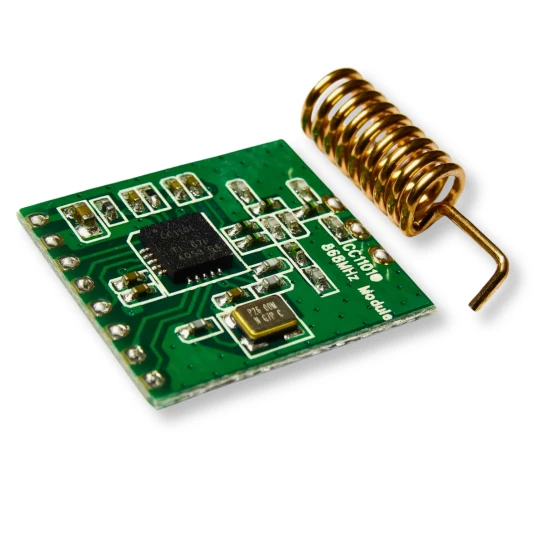

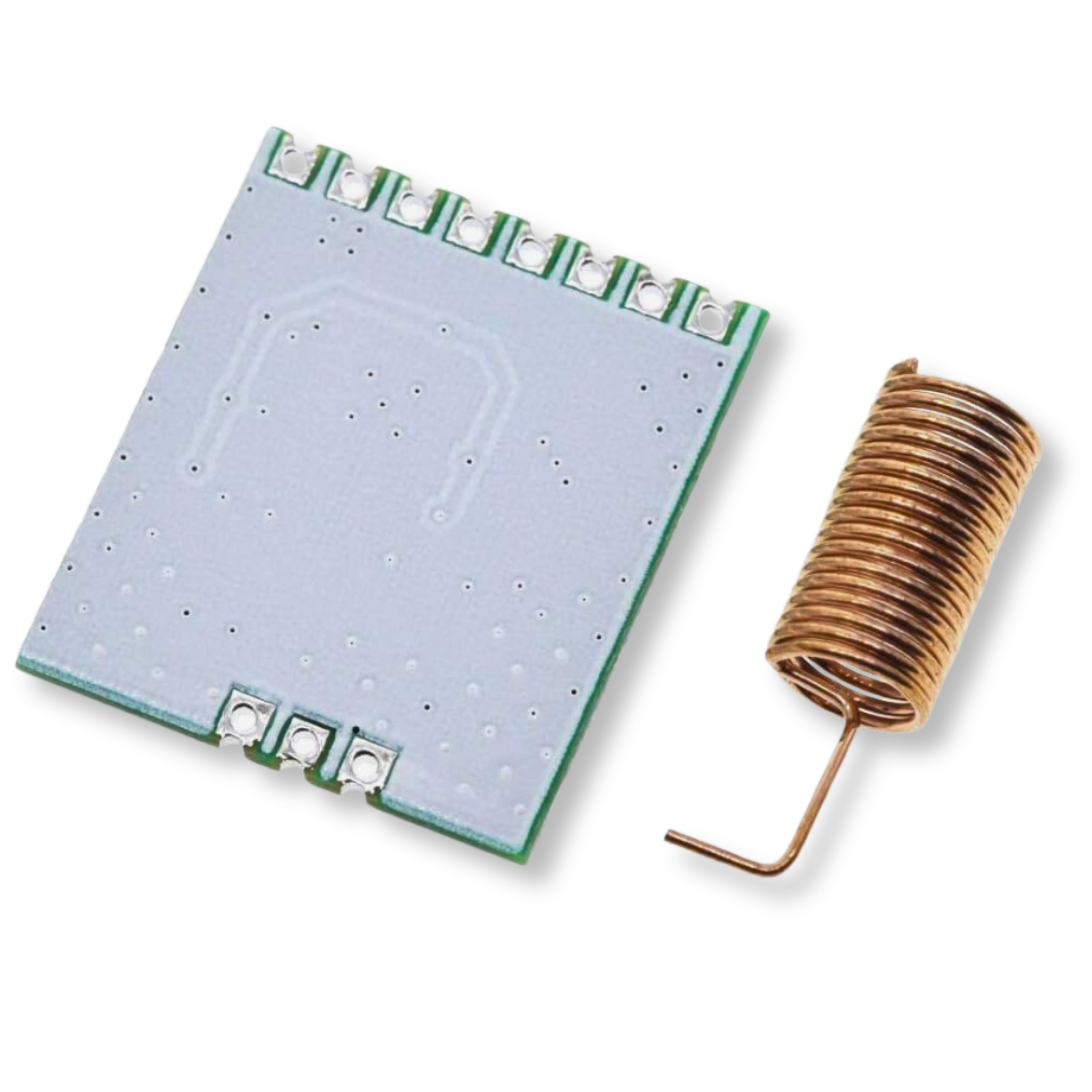

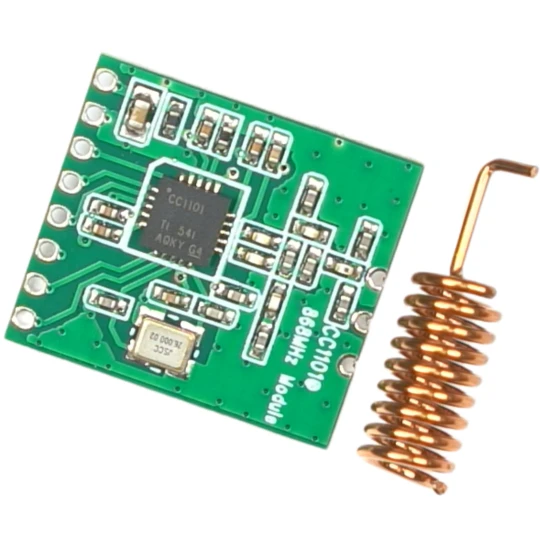

Urządzenie umożliwia dwukierunkową komunikację - zarówno wysyłanie, jak i odbieranie danych. Posiada zaawansowane funkcje wspierające stabilność transmisji, w tym buforowanie danych, tryb burst, Wake On Radio oraz analizę jakości połączenia. W zestawie znajduje się dedykowana antena, która poprawia zasięg i jakość sygnału radiowego.

Kluczowe cechy techniczne

• Zasilanie: 1.8 V - 3.8 V
• Interfejs komunikacyjny: SPI
• Pobór prądu (odbiór): 14.7 mA
• Pobór prądu (uśpienie): 200 nA
• Czułość: -112 dBm przy 1.2 kBaud, 868 MHz, 1% straty pakietów
• Obsługiwane modulacje: GFSK / 2-FSK / ASK / OOK / MSK
• Szybkość transmisji: 0.6 - 600 kbps
• Oszczędność energii: funkcja Wake On Radio
• Raster wyprowadzeń: 2 mm
• Wymiary: 17 mm x 19 mm

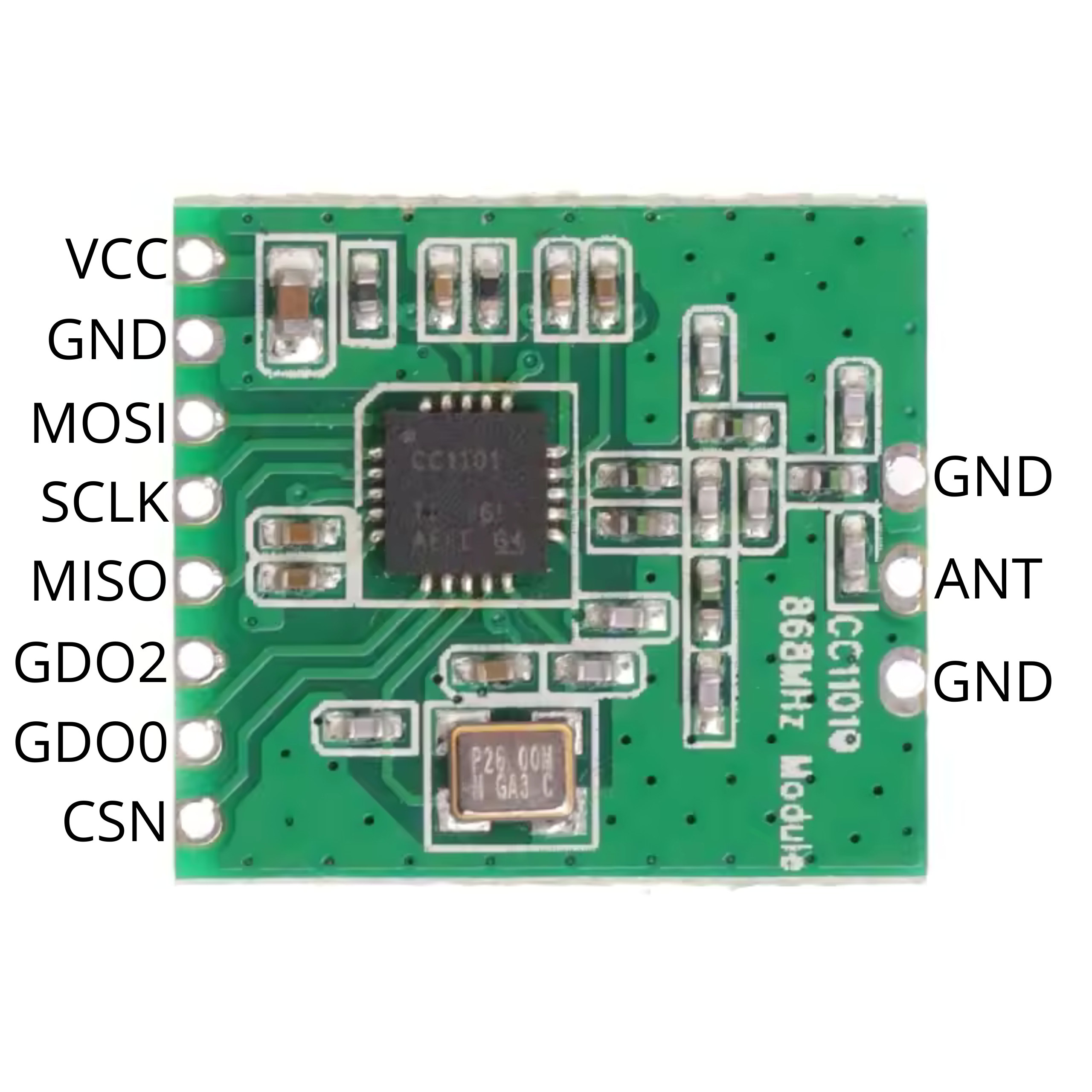

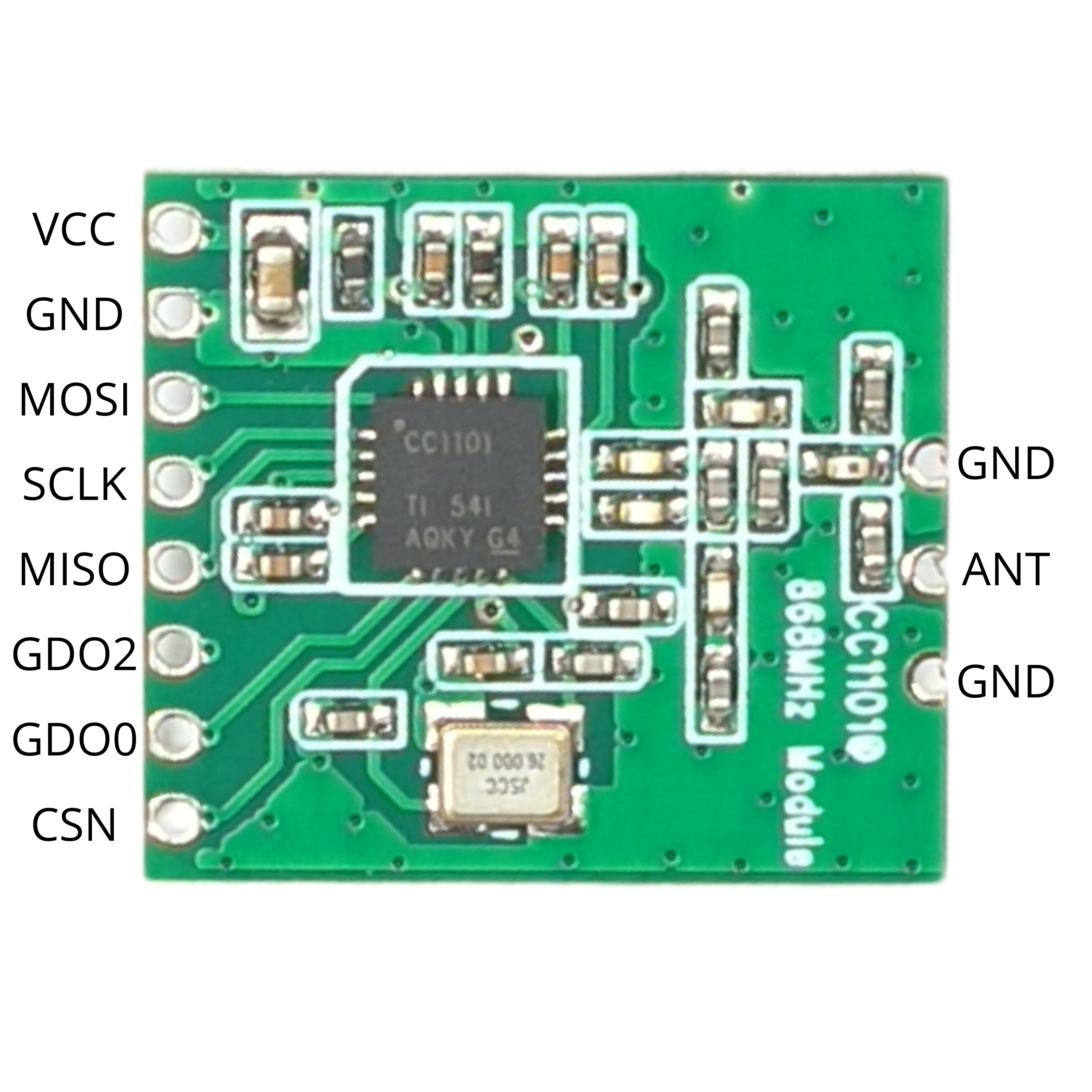

Konfiguracja pinów

• VCC - Zasilanie (analogowe) 1.8 V - 3.6 V
• GND - Masa układu
• MOSI - Wejście cyfrowe, interfejs SPI, wejście danych
• SCLK - Wejście cyfrowe, interfejs SPI, wejście zegara
• MISO - Wyjście cyfrowe, interfejs SPI, wyjście danych (opcjonalnie ogólne wyjście przy wysokim stanie CSN)
• GDO2 - Wejście/wyjście cyfrowe, programowalne wyjście zegara
• GDO0 - Wejście/wyjście cyfrowe, programowalne wyjście zegara
• CSN - Wejście cyfrowe, wybór układu (Chip Select), aktywne w stanie niskim
• ANT - Wejście/wyjście RF, podłączenie anteny

Przykładowe zastosowania

• Budowa energooszczędnych węzłów czujnikowych w sieciach IoT
• Bezprzewodowa komunikacja w systemach inteligentnego budynku
• Transmisja danych w systemach alarmowych i monitoringu
• Zdalne sterowanie urządzeniami z wykorzystaniem mikrokontrolerów
• Odczyt danych z bezprzewodowych systemów pomiarowych i telemetrycznych

Korzyści

• Wysoka niezawodność transmisji w paśmie ISM 868 MHz
• Bardzo niski pobór prądu w trybie uśpienia (200 nA), idealny do zasilania bateryjnego
• Wszechstronność dzięki obsłudze wielu rodzajów modulacji
• Łatwa integracja z popularnymi mikrokontrolerami poprzez standardową magistralę SPI
• Gotowość do pracy dzięki dołączonej do zestawu antenie poprawiającej zasięg
