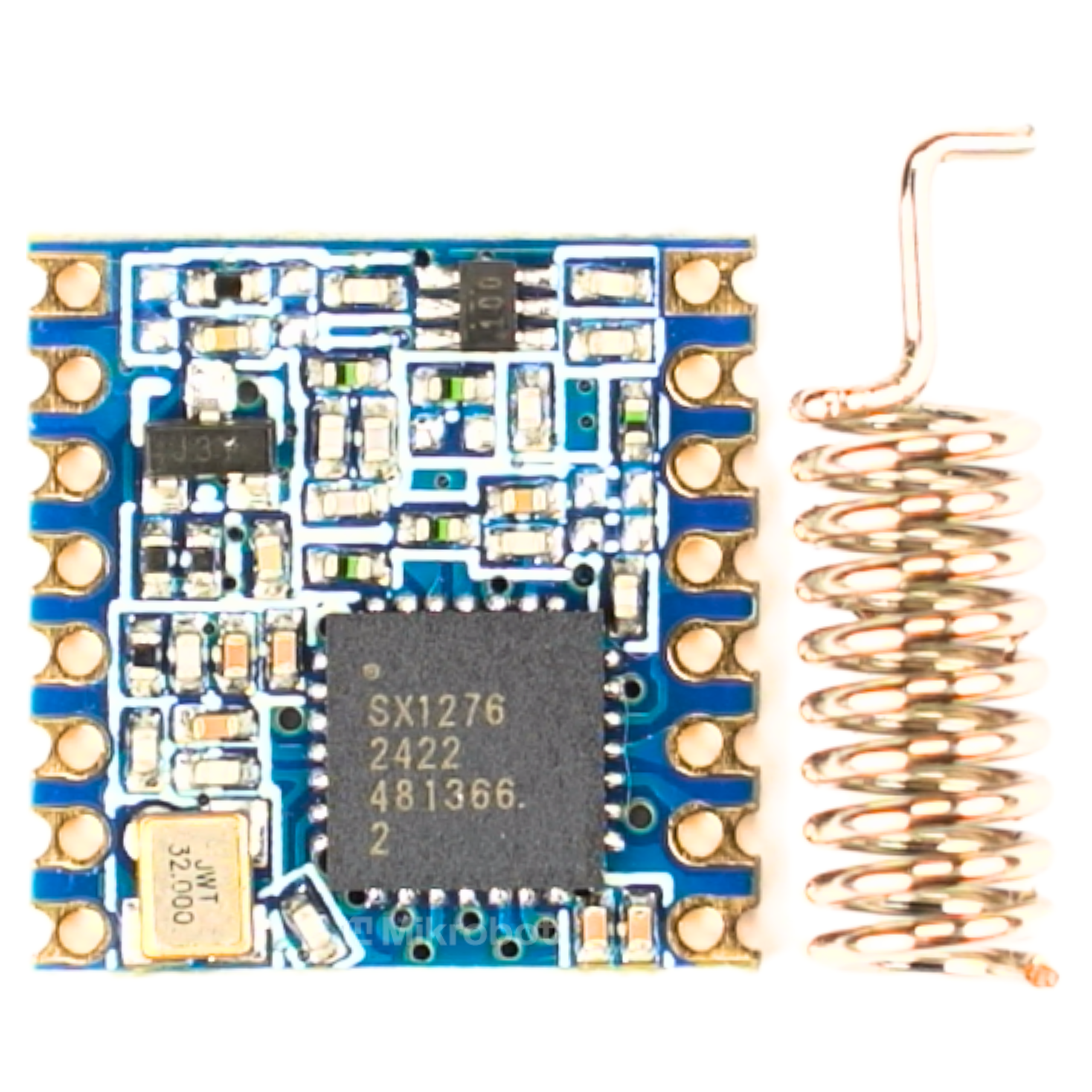

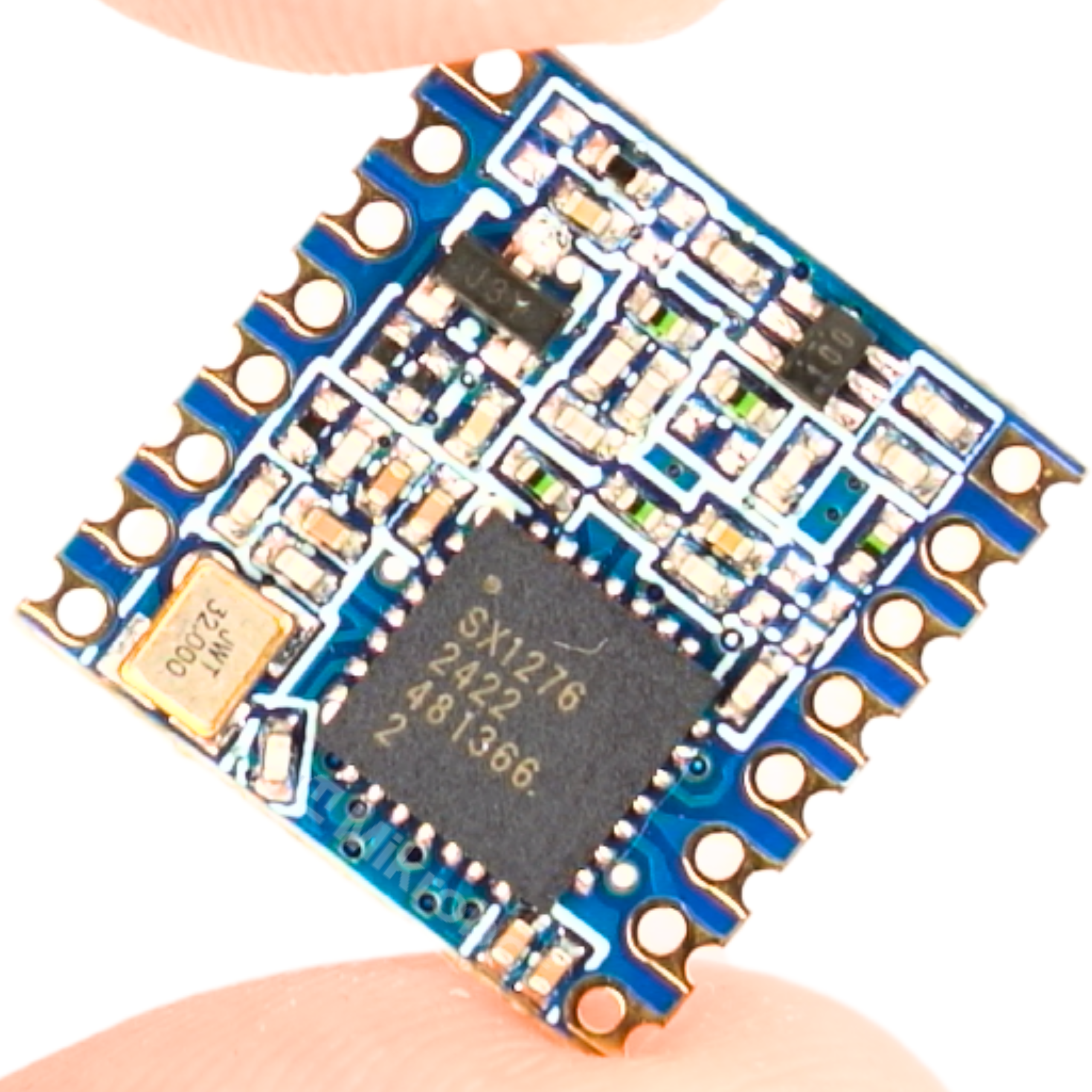

Moduł radiowy LoRa SX1276 868MHz SPI z anteną do Arduino ESP32 IoT

Moduł LoRa SX1276 868 MHz to wysokiej klasy radiowy układ komunikacyjny oferujący bardzo duży zasięg transmisji. Urządzenie pozwala na przesyłanie danych na odległość kilku kilometrów w otwartym terenie. Moduł pasuje do ESP8266, do ESP32, do Arduino, do Raspberry Pi. Komunikacja odbywa się za pomocą standardowego interfejsu SPI oraz linii DIO.

Kluczowe cechy techniczne

• Układ radiowy: SX1276
• Pasmo pracy: 868 MHz ISM
• Modulacja: LoRa, FSK, GFSK, OOK
• Napięcie zasilania: 3.3 V DC
• Poziom logiki: 3.3 V
• Maksymalna moc nadawania (TX): +18 do +20 dBm
• Czułość odbiornika (RX): do -148 dBm
• Wymiary: ok. 15,8 x 16,2 mm

Korzyści

• Bardzo duży zasięg komunikacji w porównaniu do klasycznych modułów radiowych.
• Niski pobór prądu ułatwiający projektowanie urządzeń bateryjnych.
• Wysoka czułość odbiornika zapewniająca stabilność przesyłu.
• Antena na pasmo 868 MHz dołączona bezpośrednio do zestawu.
• Szybka integracja z układami logicznymi przy użyciu magistrali SPI.

Przykładowe zastosowania

• Bezprzewodowe czujniki IoT oraz rozproszone sieci pomiarowe.
• Autonomiczne stacje pogodowe i rejestratory danych.
• Systemy telemetrii i zdalny odczyt parametrów.
• Integracja z systemami inteligentnego domu.
• Tworzenie wydajnych łączy punkt-punkt na duże odległości.
• Projekty amatorskie oraz profesjonalne wymagające energooszczędnego radia.

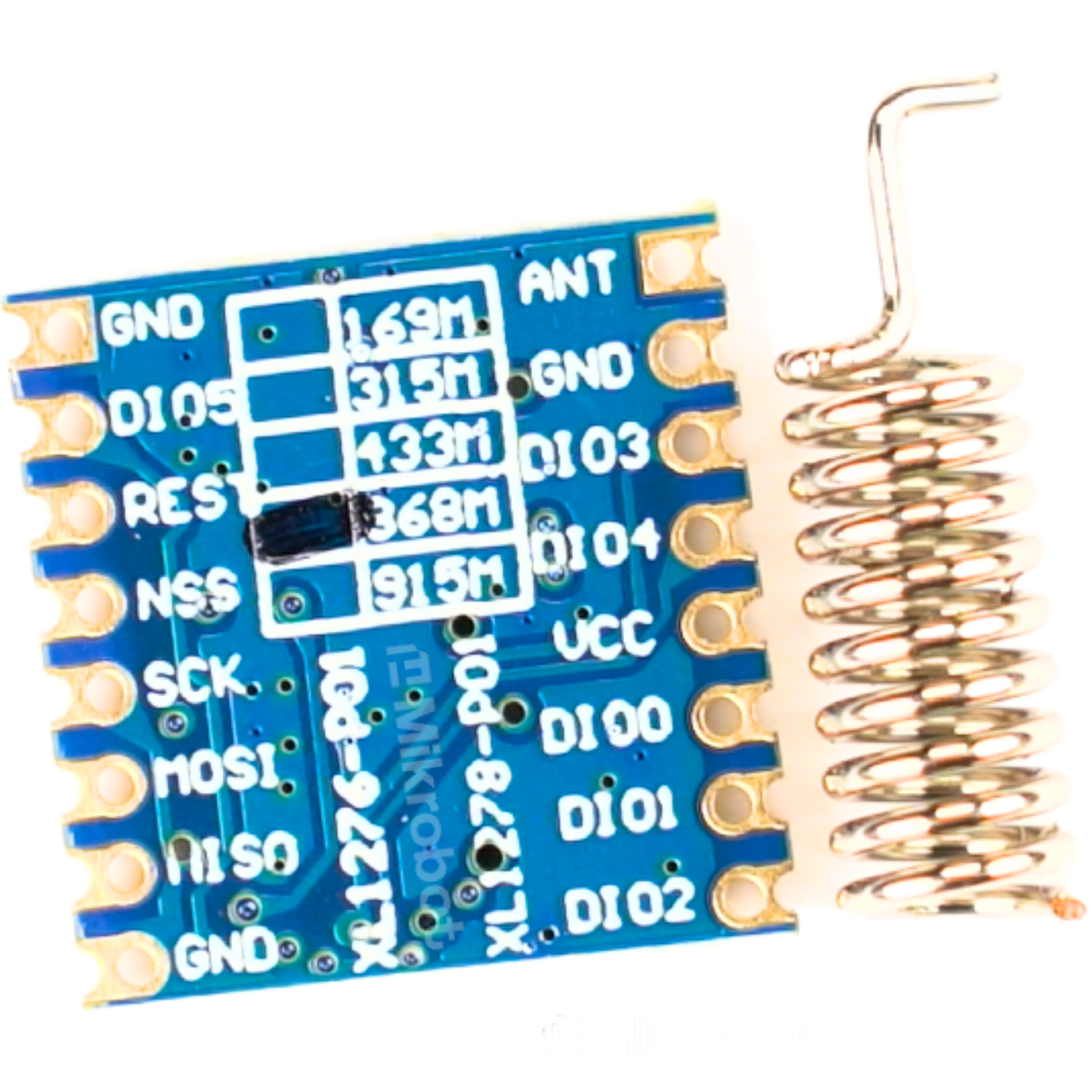

Kompatybilność i podłączenie

Przykładowy schemat podłączenia z użyciem platformy ESP32:

• VCC - 3.3 V
• GND - GND
• SCK - GPIO 18
• MISO - GPIO 19
• MOSI - GPIO 23
• NSS (CS) - GPIO 5
• DIO0 - GPIO 26
• RESET - GPIO 14

Produkt doskonale sprawdzi się do ESP8266, do ESP32, do Arduino, do Raspberry Pi oraz pozostałych platform oferujących zasilanie i logikę w standardzie 3.3 V.
