Moduł wyzwalacz szybkiego ładowania napięcia USB-C PD QC 100W 5A 5V-20V LED

Profesjonalny moduł wyzwalacza napięcia PD/QC

Zaawansowany moduł wyzwalacza szybkiego ładowania Type-C to precyzyjne narzędzie przeznaczone do wymuszania napięcia z zasilaczy wspierających nowoczesne protokoły. Układ obsługuje popularne standardy, w tym Power Delivery 3.0 (PD3.0) oraz Quick Charge 3.0 (QC3.0), a także FCP i AFC. Doskonale sprawdzi się w zaawansowanych systemach zasilania oraz instalacjach laboratoryjnych.

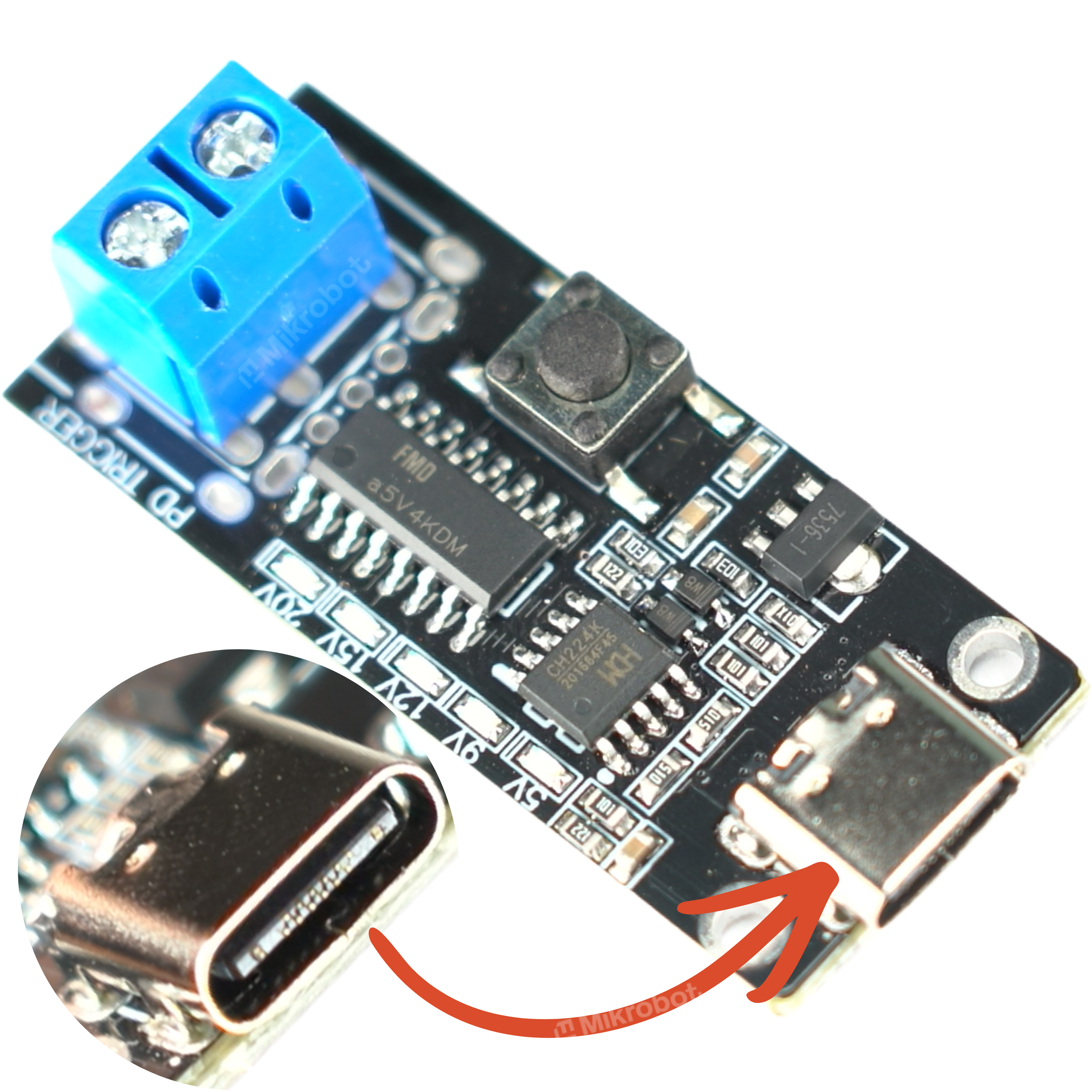

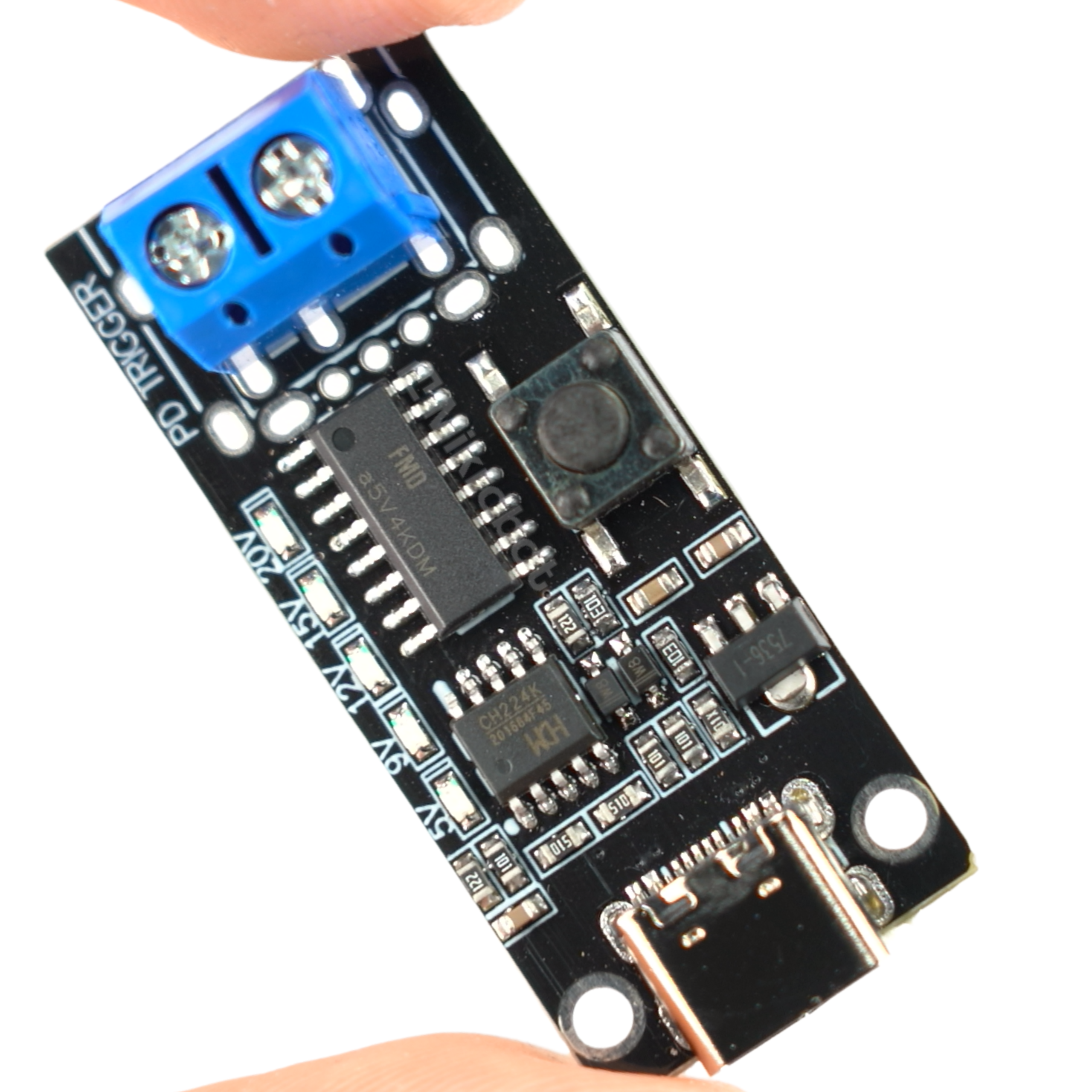

Urządzenie posiada gniazdo wejściowe USB-C wspierające prąd o natężeniu do 5A, co pozwala na przesyłanie mocy do 100W. Wyjście zostało zrealizowane w postaci solidnego złącza śrubowego, gwarantującego stabilne mocowanie przewodów. Wbudowane wskaźniki LED informują na bieżąco o wybranym poziomie napięcia.

Kluczowe cechy techniczne

Płytka charakteryzuje się wysoką wydajnością i elastycznością konfiguracji. Wbudowany układ logiczny umożliwia poprawną negocjację z ładowarką bez ingerencji użytkownika po jednorazowym ustawieniu odpowiedniego progu zasilania.

• Zakres napięć wyjściowych: 5V / 9V / 12V / 15V / 20V
• Maksymalne obciążenie prądowe: 5A
• Maksymalna obsługiwana moc: 100W (podczas używania przewodu z E-markerem, bez max 60W)
• Wspierane protokoły: PD3.0, QC3.0, FCP, AFC
• Typ złącza wejściowego: USB typu C
• Typ złącza wyjściowego: śrubowe
• Sygnalizacja wizualna: diody LED dla każdej z wartości napięcia
• Dokładne wymiary modułu: 42,4 x 18,1 mm
• Waga urządzenia: 5 g

Przykładowe zastosowania

• Zasilanie uniwersalnych projektów elektronicznych i prototypów montowanych na styk.
• Dostarczanie stabilnego napięcia do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.
• Weryfikacja parametrów i rygorystyczne testowanie ładowarek USB-C pod kątem protokołów szybkiego ładowania.
• Zasilanie minikomputerów, routerów i elektroniki wymagającej napięć z przedziału od 5V do 20V.
• Profesjonalne narzędzie diagnostyczne w warsztatach, serwisach technicznych i laboratoriach.

Zaawansowana konfiguracja napięcia

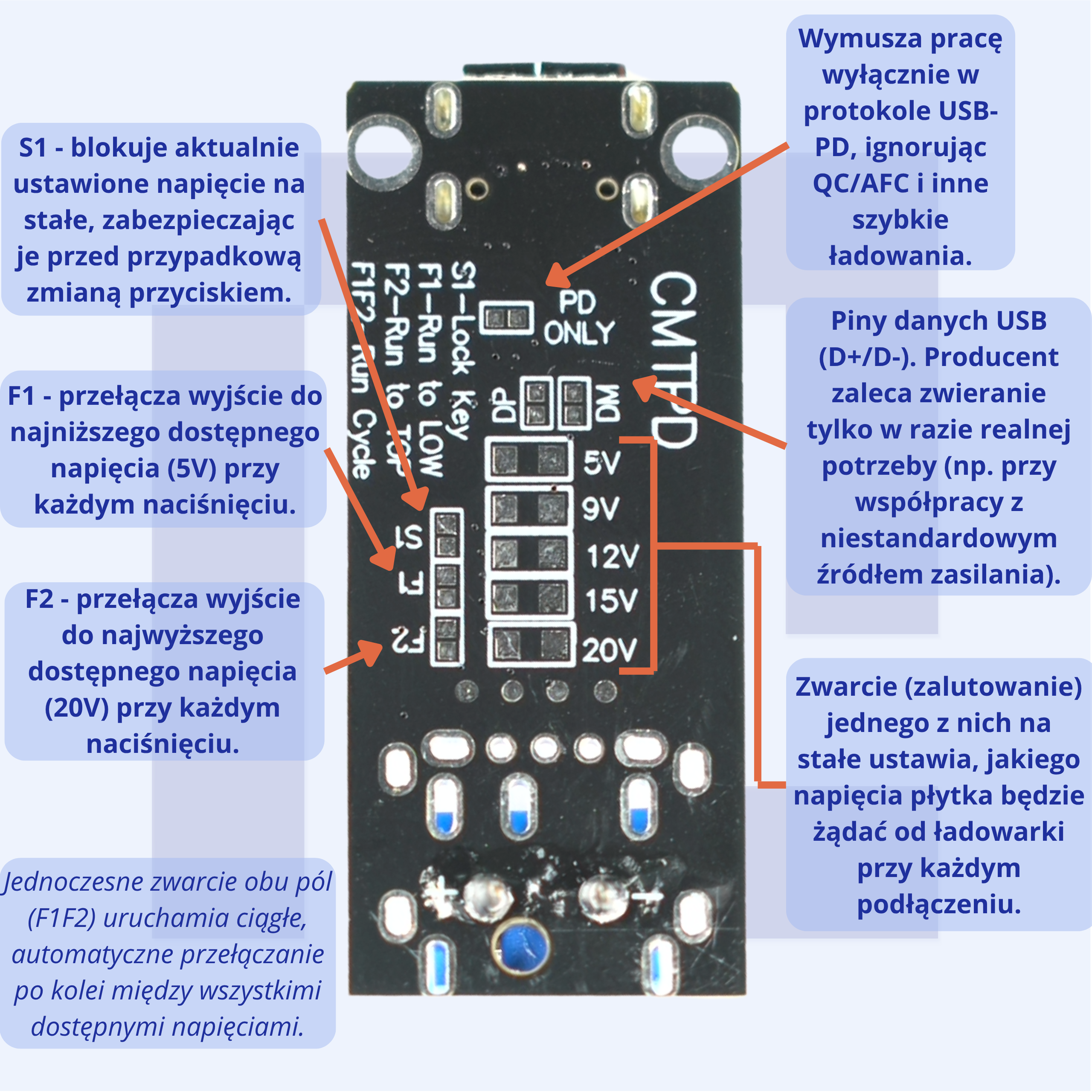

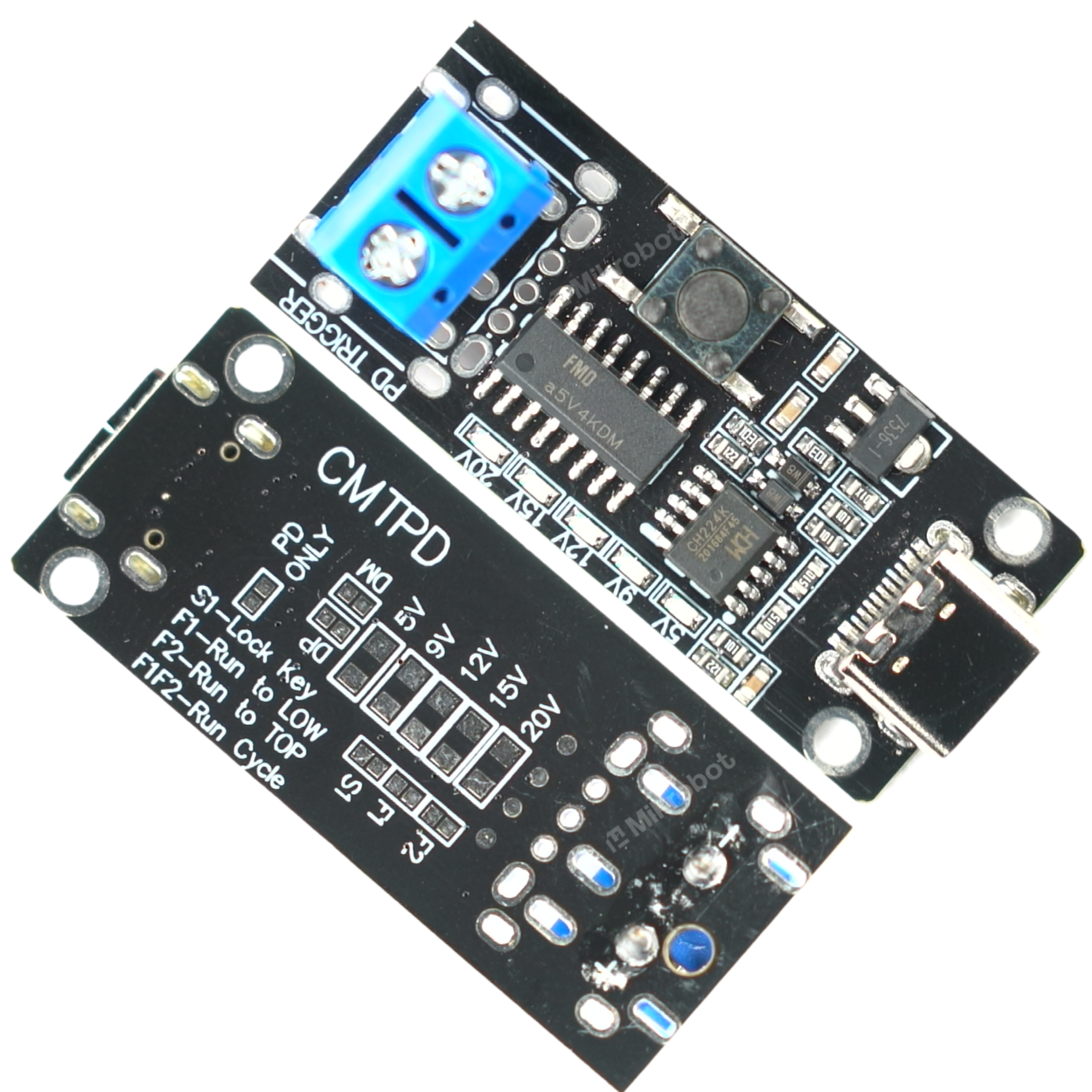

Poza standardowym wyjściem 5-20V, moduł udostępnia dodatkowe pola lutownicze umożliwiające precyzyjne dopasowanie sposobu działania do konkretnego zastosowania:

• Wybór napięcia na stałe (pola 5V/9V/12V/15V/20V) - zalutowanie jednego z pól ustawia wyjście raz na zawsze. Idealne, gdy moduł ma zasilać jedno konkretne urządzenie (np. router 12V, laptop 20V).
• PD ONLY - wymusza pracę wyłącznie w protokole USB-PD, pomijając QC/AFC/FCP. Przydatne przy testowaniu ładowarek pod kątem czystej zgodności z PD.
• Tryb dynamiczny z przyciskiem (pola S1/F1/F2) - po dolutowaniu zewnętrznego mikroprzycisku napięciem steruje się "na żywo", bez przelutowywania:

1. F1 - automatyczne przejście przez wszystkie napięcia od najwyższego do najniższego,
2. F2 - od najniższego do najwyższego,
3. F1+F2 razem - ciągłe, powtarzające się przełączanie między wszystkimi napięciami (szybki test całego zakresu),
4. S1 - blokuje aktualnie ustawione napięcie, chroniąc przed przypadkową zmianą.

Jak to wykorzystać w praktyce

• Serwis i diagnostyka: przycisk na F1/F2 pozwala w kilka sekund sprawdzić, jakie napięcia realnie oferuje dana ładowarka lub powerbank - bez ręcznego przełączania niczego.
• Projekty DIY: zalutowanie jednego pola napięcia zamienia moduł w prosty, stały zasilacz pod konkretny układ.
• Zastosowania testowe i laboratoryjne: kombinacja przycisku i blokady S1 pozwala szybko przetestować urządzenie na kilku napięciach, a potem zablokować bezpieczny poziom przed przekazaniem sprzętu dalej.

Korzyści z zastosowania modułu

Wykorzystanie modułu wyzwalacza pozwala na znaczną redukcję ilości używanych zasilaczy warsztatowych. Sprawdź, jakie udogodnienia zapewnia ten układ:

• Wysoka uniwersalność - obsługa wielu standardów i przedziałów napięć pozwala zasilić różne urządzenia przy pomocy tylko jednego kabla.
• Bezpieczny montaż - wlutowane na stałe złącze śrubowe chroni przed przypadkowym wypięciem się obciążenia podczas pracy.
• Błyskawiczna diagnoza - zintegrowane wskaźniki świetlne dają natychmiastową informację o ustawionym przez sterownik napięciu.
• Łatwa integracja - wymiary modułu 42,4 x 18,1 mm sprawiają, że płytka bez problemu zmieści się we wnętrzu niewielkich obudów.
• Bezpieczeństwo zasilania - wbudowane sprzętowe mechanizmy ochronne w obsługiwanych protokołach ograniczają ryzyko awarii odbiornika.
