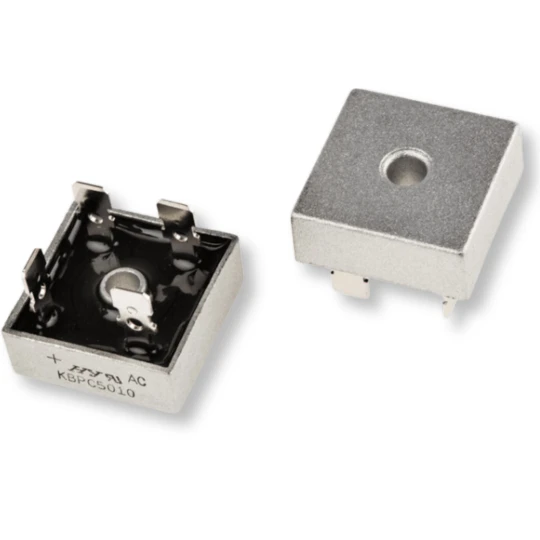

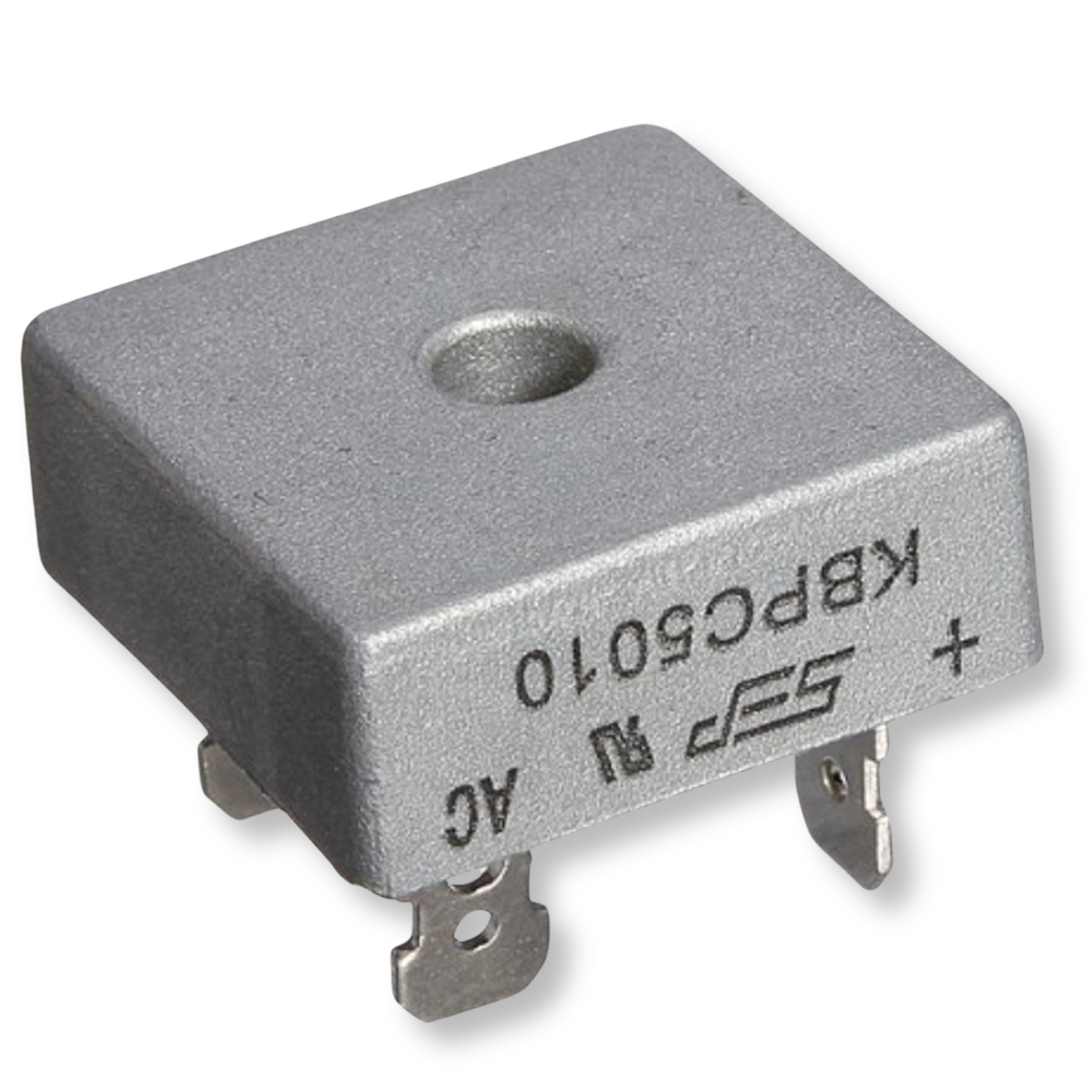

Mostek prostowniczy 50A 1000V KBPC5010 obudowa MB25 z otworem na radiator

Mostek prostowniczy 50A 1000V KBPC5010 obudowa MB25 z otworem na radiator

Jednofazowy mostek prostowniczy KBPC5010 zaprojektowany do pracy przy maksymalnym napięciu 1000V i prądzie obciążenia do 50A. Komponent charakteryzuje się czterema wyprowadzeniami w formie standardowych konektorów. Przystosowany do obsługi prądu jednofazowego, ten element elektroniczny jest wyjątkowo kompaktowy, co czyni go idealnym do zastosowań w urządzeniach wymagających zasilania prądem stałym. Biorąc pod uwagę specyfikę działania mostków jednofazowych, dla optymalizacji pracy układu zaleca się dobór odpowiedniego kondensatora filtrującego, co pozwoli na dostosowanie charakterystyki wyjściowej do konkretnych potrzeb zasilania.

Kluczowe cechy techniczne

• Maksymalny prąd obciążenia: 50A
• Maksymalny prąd w impulsie: 400A
• Maksymalne napięcie pracy: 1000V
• Wymiary całkowite: 28 mm x 28 mm x 11 mm
• Montaż: otwór montażowy z możliwością przykręcenia do radiatora
• Wyprowadzenia: konektory 6,4 mm
• Typ obudowy: MB25

Korzyści

• Wysoka obciążalność prądowa - bezpieczna praca układu nawet przy prądzie do 50A.
• Odporność na przepięcia - maksymalne napięcie pracy na poziomie 1000V gwarantuje stabilność.
• Łatwy montaż - standardowe konektory 6,4 mm ułatwiają szybkie podłączenie przewodów.
• Efektywne chłodzenie - wbudowany otwór pozwala na bezproblemowe zamocowanie radiatora odprowadzającego ciepło.
• Kompaktowe wymiary - obudowa MB25 pozwala na oszczędność miejsca w projektowanym układzie zasilania.

Przykładowe zastosowania

• Zasilacze warsztatowe - jako główny element prostujący napięcie z transformatora.
• Prostowniki samochodowe - do ładowania akumulatorów.
• Układy automatyki przemysłowej - w systemach wymagających stabilnego zasilania prądem stałym.
• Spawarki transformatorowe - w układach prostowniczych dużej mocy.
• Wzmacniacze mocy - w sekcji zasilacza układu audio.
