PCM5102A dekoder DAC stereo do YoRadio konwerter cyfrowo analogowy + zworki

PCM5102A dekoder DAC stereo do YoRadio konwerter cyfrowo analogowy + zworki

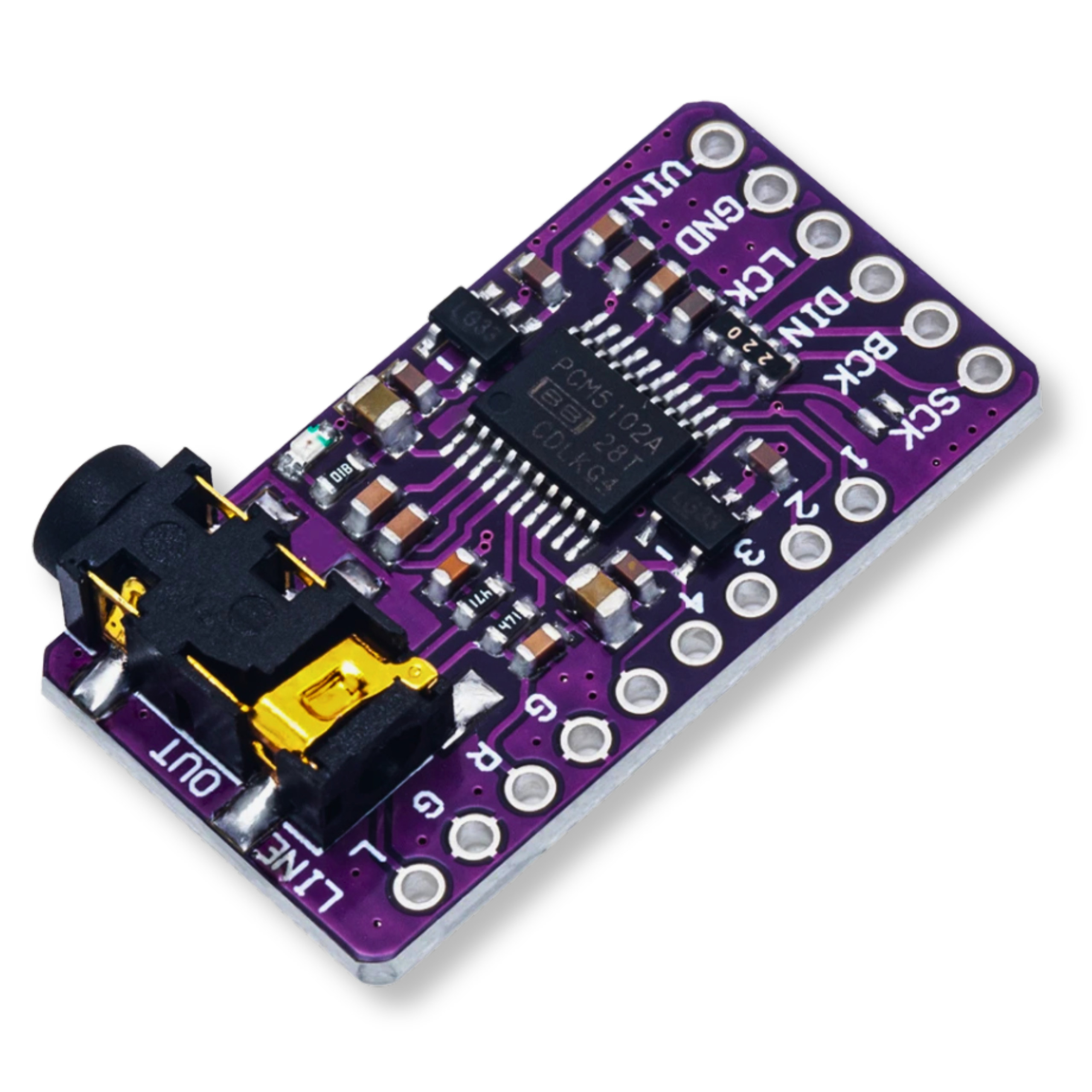

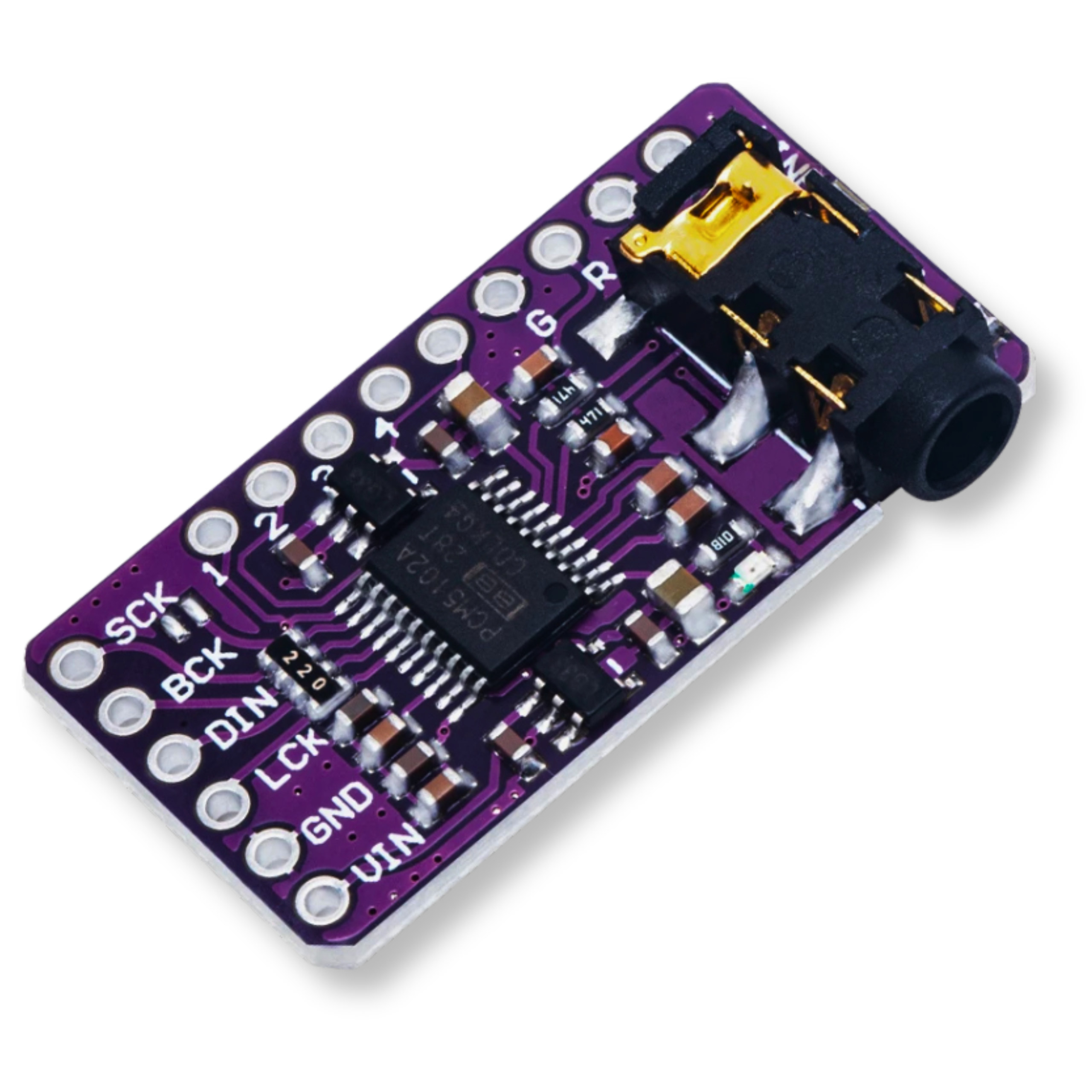

PCM5102A DAC to wysokiej jakości konwerter cyfrowo-analogowy przeznaczony dla systemów audio. Moduł pozwala na precyzyjną konwersję sygnału cyfrowego na analogowy, gwarantując czysty dźwięk stereo. Charakteryzuje się niskim poziomem szumów oraz zniekształceń, co czyni go idealnym wyborem do zaawansowanych projektów audio, w tym często stosowanym w projektach YoRadio.

Urządzenie jest niezwykle proste w integracji z popularnymi mikrokontrolerami. Moduł jest przeznaczony do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi. Oferuje elastyczne opcje konfiguracyjne realizowane za pomocą zworek, co umożliwia dostosowanie filtrów i trybów pracy do indywidualnych potrzeb.

Kluczowe cechy techniczne

• Układ: PCM5102A
• Kanały: 2 (Stereo)
• Rozdzielczość: 32 bity
• Częstotliwość próbkowania: do 384 kHz
• Stosunek sygnału do szumu (SNR): 112 dB
• Całkowite zniekształcenia harmoniczne (THD+N): -93 dB
• Interfejs: I2S
• Format danych: PCM
• Napięcie zasilania: 3.3 V lub 5 V
• Wyjście: Mini Jack 3.5 mm
• Wymiary modułu: 31,9 x 16,9 mm

Konfiguracja za pomocą zworek

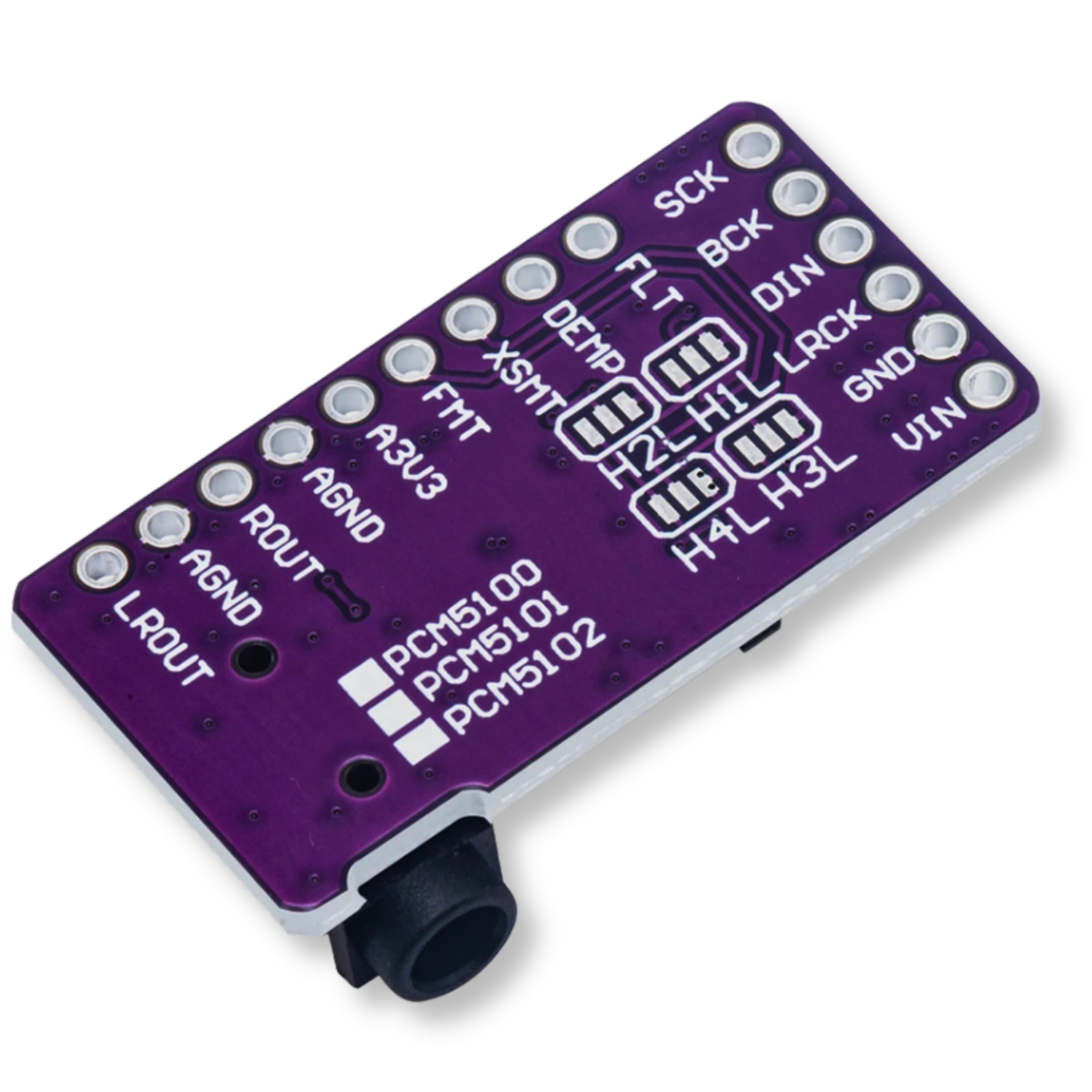

Moduł DAC PCM5102A posiada pola lutownicze (H1L, H2L, H3L, H4L) służące do konfiguracji trybów pracy i filtrów układu. Domyślnie dostarczany jest bez konfiguracji zworek. Ich odpowiednie ustawienie umożliwia dostosowanie działania układu DAC do specyficznych wymagań aplikacji audio.

• H1L (FLT): Konfiguracja filtra cyfrowego (Fast Roll-Off lub Slow Roll-Off)
• H2L (DEMPT): Funkcja de-emfazy
• H3L (XSMT): Ustawienie trybu wyciszenia (Mute)
• H4L (FMT): Konfiguracja formatu danych wejściowych (I2S, LJ, RJ)

Przykładowe zastosowania

• Projekty YoRadio
• Wysokiej jakości odtwarzacze muzyki
• Systemy audio wbudowane
• Wzmacniacze audio
• Projekty audio wymagające niskiego poziomu szumów i zniekształceń

Korzyści

• Wysoka jakość dźwięku: Obsługa 32-bitowej rozdzielczości oraz częstotliwości próbkowania do 384 kHz
• Czysty sygnał: Bardzo niski poziom szumów i zniekształceń (SNR 112 dB, THD+N -93 dB)
• Szeroka kompatybilność: Moduł idealny do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi
• Elastyczność: Możliwość sprzętowej konfiguracji filtrów i trybów pracy za pomocą zworek
• Wygoda podłączenia: Wbudowane wyjście Mini Jack 3.5 mm pozwalające na szybkie wyprowadzenie sygnału

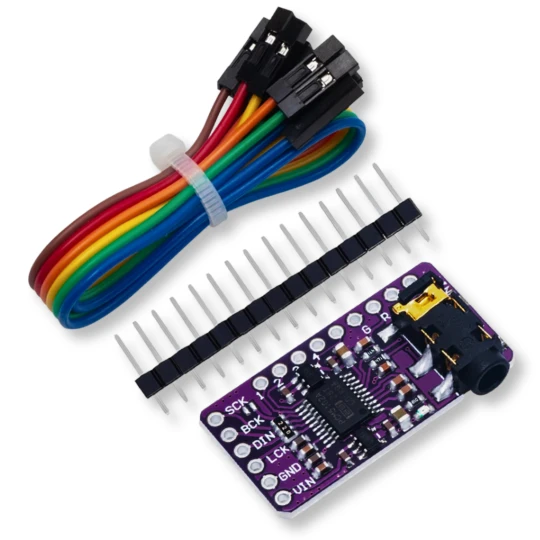

Zestaw zawiera

• Moduł PCM5102A
• Listwa goldpin
• Przewody połączeniowe (opcjonalnie, w zależności od oferty)

Uwaga: Wygląd modułu może nieznacznie różnić się w zależności od dostawcy komponentów, przy zachowaniu identycznych parametrów technicznych.
