Przekaźnik 1-kanałowy 250V/10A bistabilny impulsowy zasilany 12V na zwarcie

Przekaźnik 1-kanałowy 250V/10A bistabilny impulsowy 12V

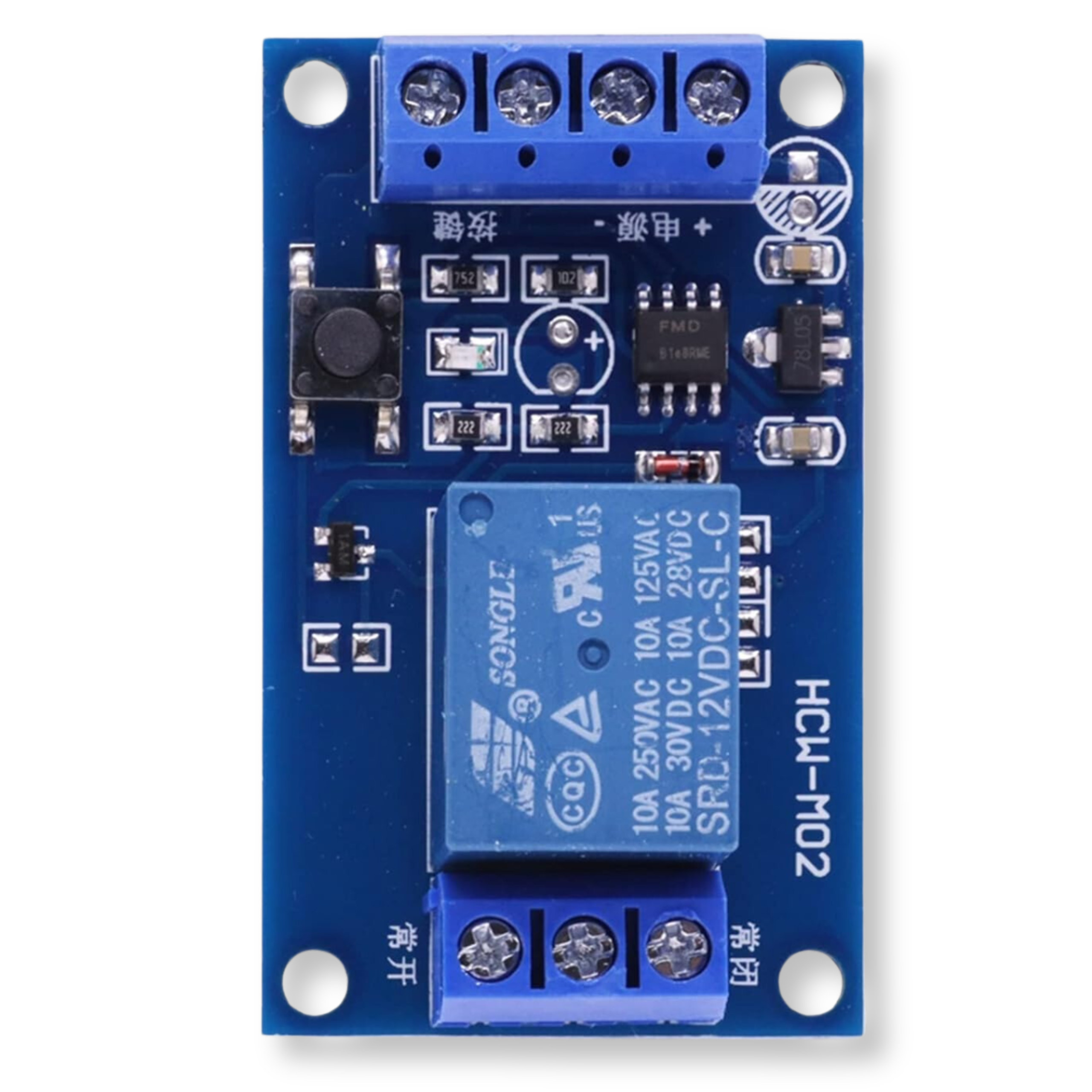

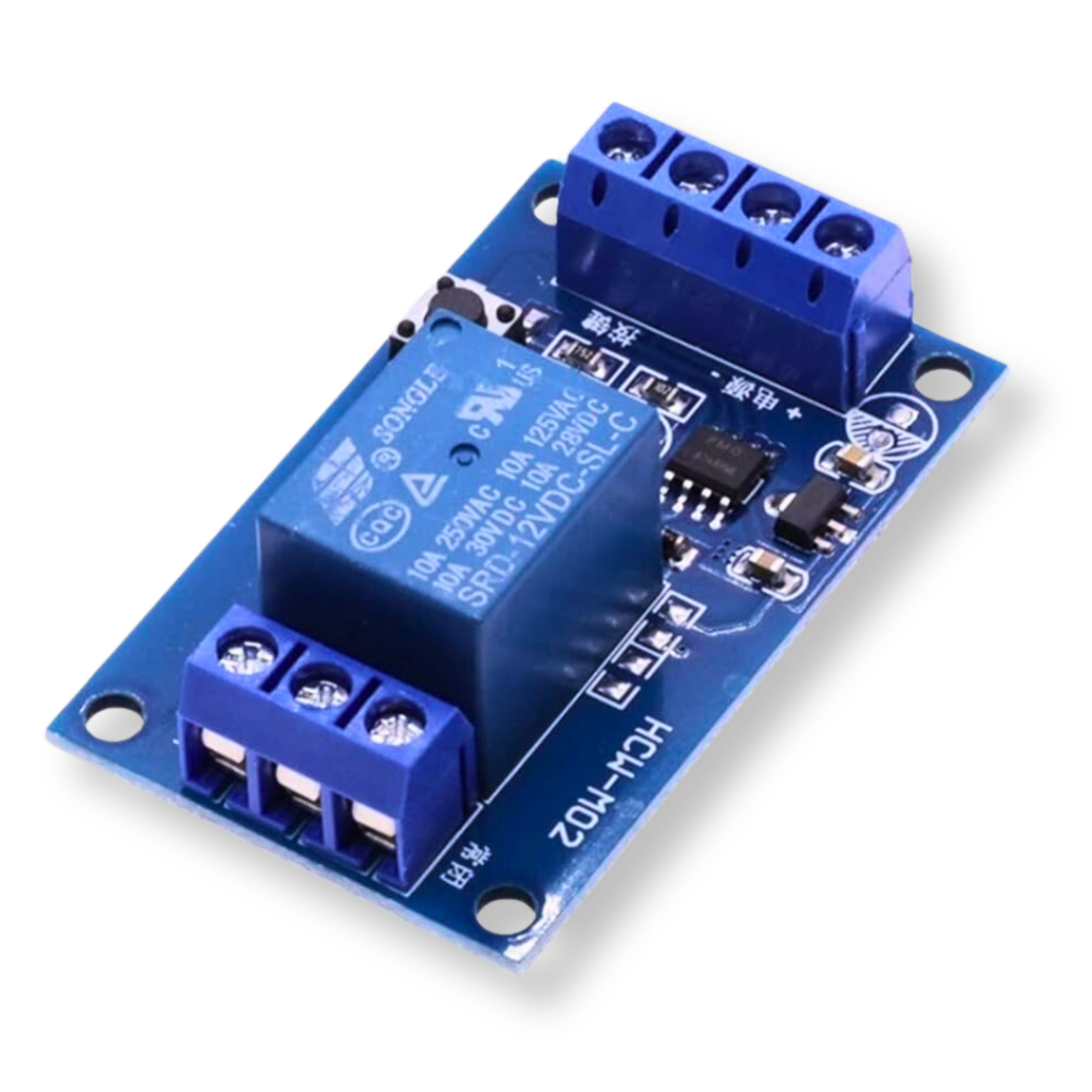

Przekaźnik bistabilny zatrzaskowy 12V 10A to kompaktowe i funkcjonalne urządzenie umożliwiające zdalne sterowanie obwodami elektrycznymi. Działa jak elektroniczny zatrzask. Dzięki pracy bistabilnej, przekaźnik posiada dwa stabilne stany: włączony oraz wyłączony. Oznacza to, że jego stan zmienia się po każdym krótkim impulsie - po jednokrotnym naciśnięciu przycisku na płytce drukowanej lub za pomocą przycisku zdalnego. Napięcie zasilające 12 V DC sprawia, że moduł jest idealny do szerokiej gamy projektów, w tym do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Funkcje i działanie

Po podłączeniu napięcia zasilania przekaźnik pozostaje w stanie wyłączonym. Pierwsze naciśnięcie przycisku aktywuje przekaźnik, a czerwona dioda LED sygnalizuje jego pracę. Kolejne naciśnięcie wyłącza przekaźnik, co pozwala na prostą i intuicyjną obsługę. Dzięki wyprowadzonym złączom zdalnym można wygodnie zamontować przycisk w miejscu oddalonym, na przykład na panelu sterującym.

Kluczowe cechy techniczne

• Napięcie zasilania: 12 V DC
• Pobór prądu: do 40 mA
• Maksymalny prąd obciążenia: 10 A
• Zakres temperatury pracy: -30°C do 50°C
• Wilgotność pracy: 0-95% (bez kondensacji)
• Podłączenie przewodów: złącza śrubowe (bez potrzeby lutowania)

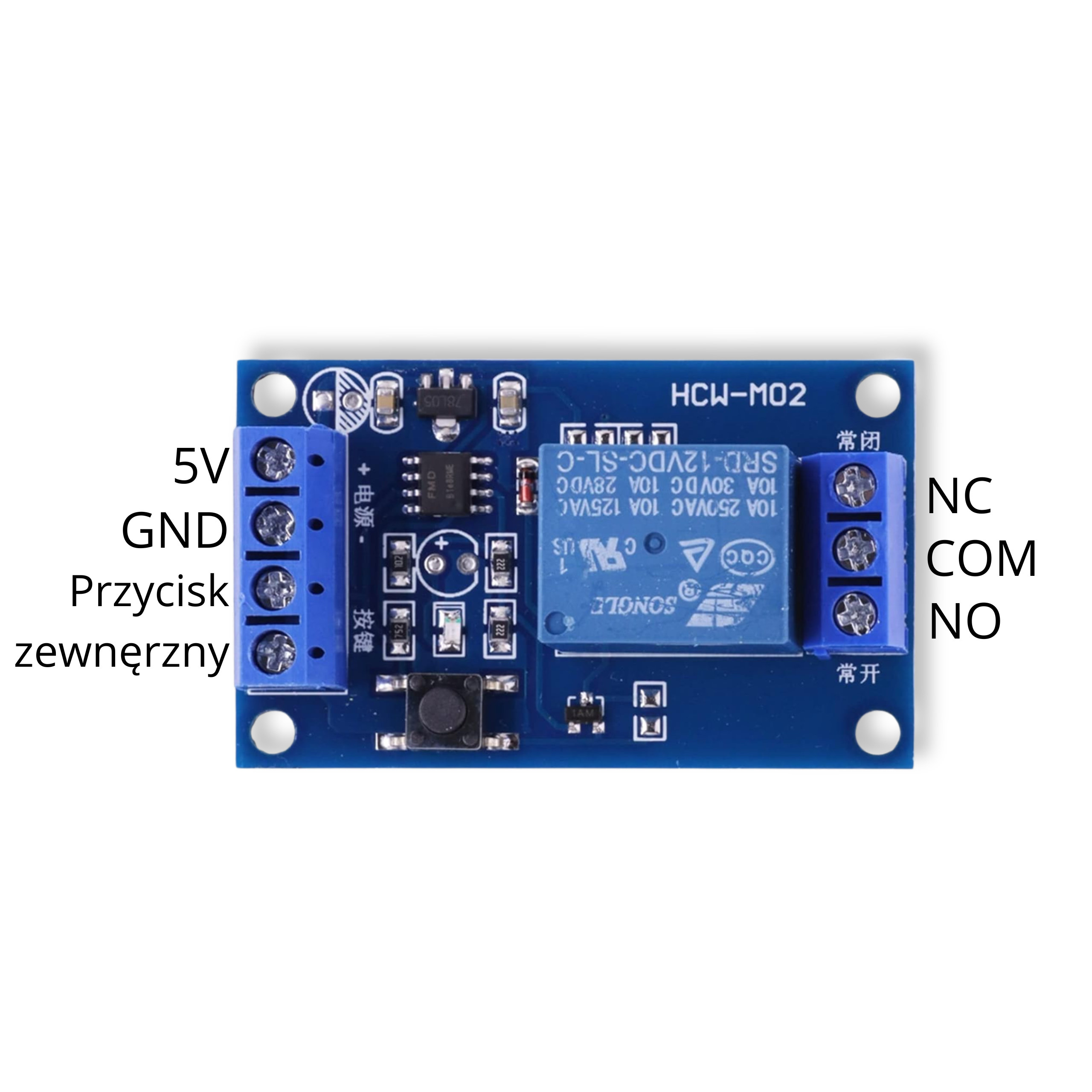

Wyprowadzenia złączy

• Zasilanie: +12V DC i GND (masa)
• Wejścia: przycisk zdalny (2 wyjścia)
• Zaciski przekaźnika: NC (normalnie zwarty), COM (wspólny), NO (normalnie otwarty)

Wymiary fizyczne

• Długość: 53 mm
• Szerokość: 32 mm
• Wysokość: 25 mm
• Waga: około 80 g

Przykładowe zastosowania

• Sterowanie oświetleniem w systemach inteligentnego domu
• Załączanie i wyłączanie silników elektrycznych
• Kontrola pracy rolet i żaluzji okiennych
• Zarządzanie pompami wody w systemach nawadniania
• Przełączanie innych obwodów wymagających dużej mocy

Korzyści

• Niezawodność: stabilne działanie dzięki konstrukcji bistabilnej
• Łatwość montażu: złącza śrubowe eliminują konieczność lutowania
• Wszechstronność: możliwość podłączenia zewnętrznego przycisku sterującego
• Kompaktowe wymiary: łatwe umieszczenie w obudowach i puszkach instalacyjnych
• Szeroka kompatybilność: doskonały do zastosowań domowych, przemysłowych oraz projektów DIY
