Przekaźnik czasowy timer 0-999 MOSFET 5-24V z opóźniaczem pętla cykliczny

Przekaźnik czasowy timer 0-999 MOSFET 5-24V z opóźniaczem pętla cykliczny

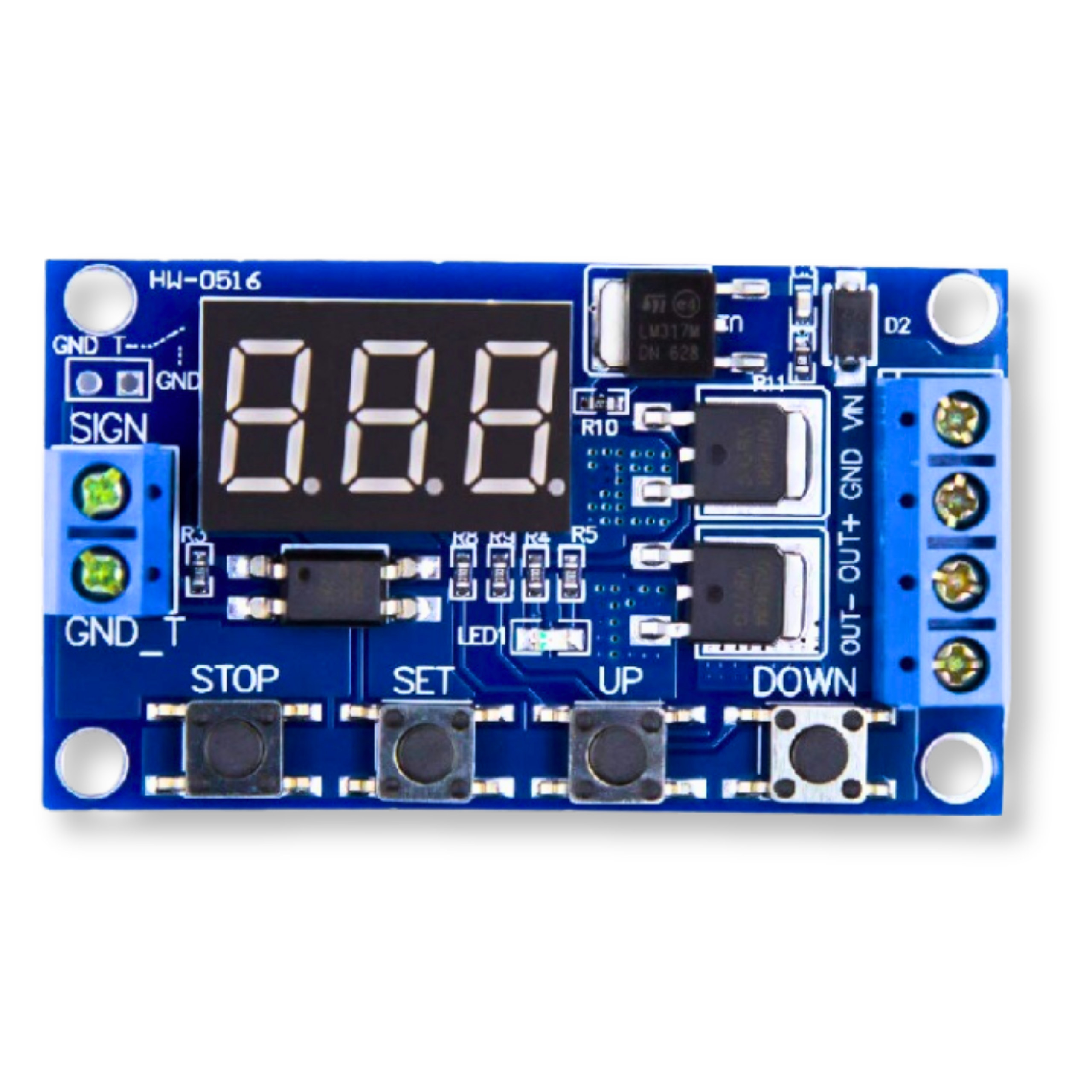

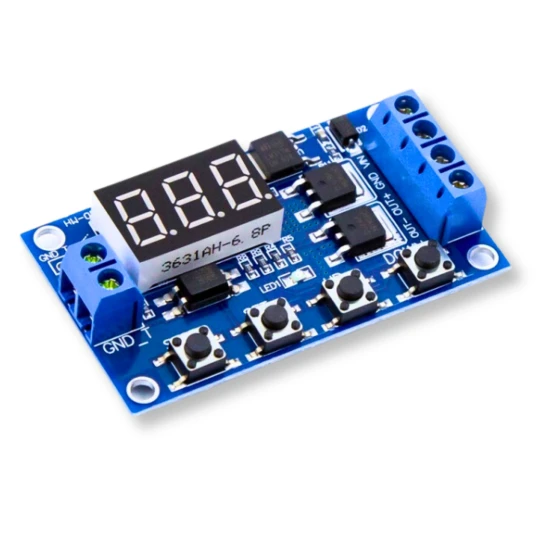

Moduł przekaźnika elektronicznego to zaawansowane urządzenie sterujące, idealne do różnych zastosowań dzięki możliwości pracy w siedmiu trybach, dostosowanych do indywidualnych potrzeb. Moduł zasilany jest napięciem od 5 do 30VDC, które pojawia się na wyjściu po wyzwoleniu przekaźnika. Niezależność masy zasilania układu od masy sygnału zapewnia stabilne działanie, a zworka GND T - GND pozwala na ich połączenie, jeśli jest to konieczne. Moduł stanowi doskonałe rozszerzenie do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Pamięć ustawień: Moduł zapamiętuje konfigurację po odłączeniu zasilania, co zapewnia ciągłość pracy.
• Przycisk STOP: Umożliwia natychmiastowe odłączenie wyjścia w sytuacji awaryjnej.
• Zakresy czasowe: Szerokie możliwości ustawień czasu od 0,1 sekundy do 999 minut.
• Tryby pracy: Dostępnych 7 trybów pracy przekaźnika (różne kombinacje czasów załączenia, opóźnienia i liczby powtórzeń OP, CL, LOP).

Dane techniczne

• Napięcie zasilania: 5 - 30VDC
• Napięcie wyzwalania TRIG: 1.3 - 24VDC
• Maksymalny prąd pobierany: 20mA (50mA przy załączonym przekaźniku)
• Obciążenie wyjścia: 15A (400W)
• Zakres czasu: 0,1 sekundy do 999 minut
• Temperatura pracy: -40°C do 80°C

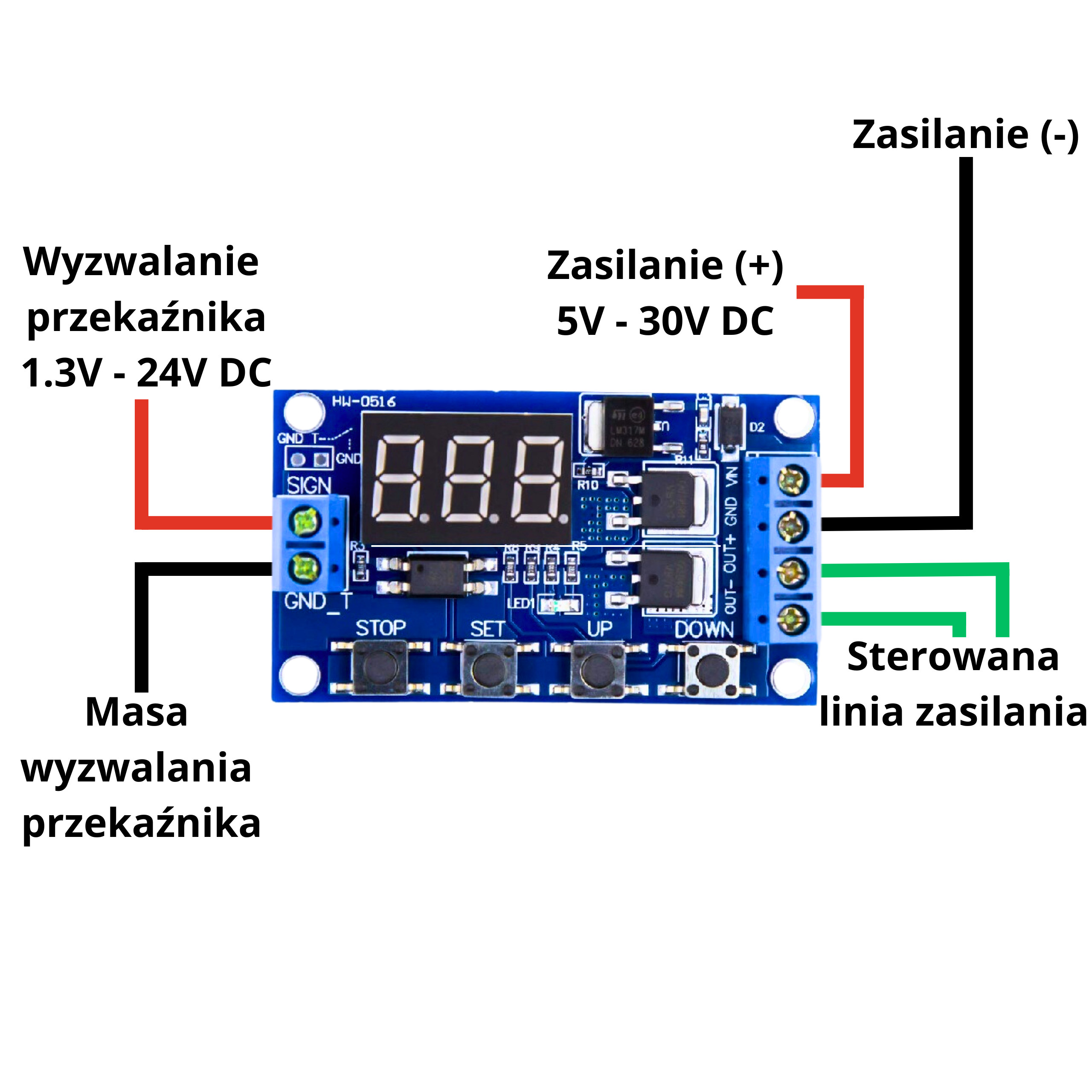

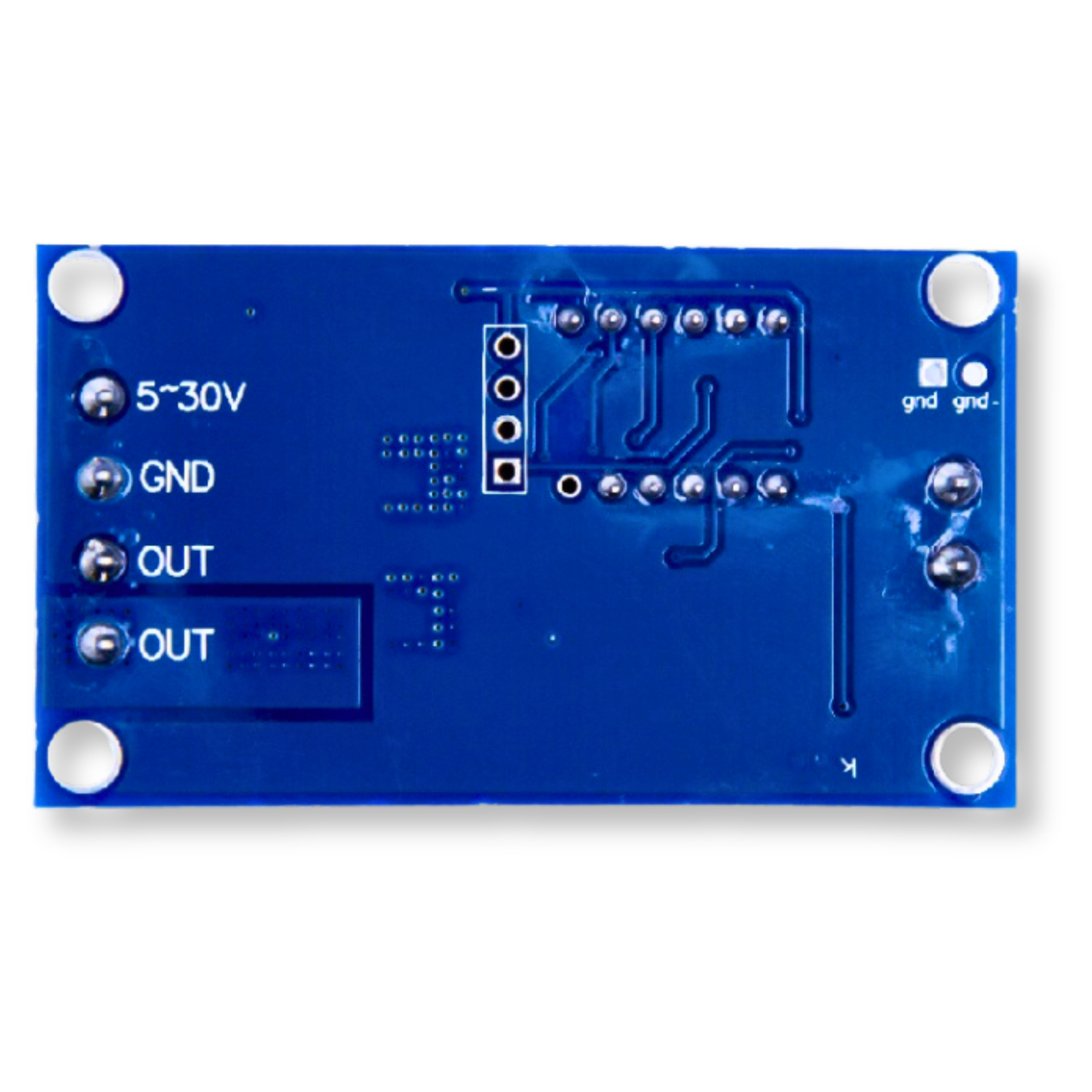

Opis wyprowadzeń modułu

• OUT+, OUT-: Wyjście zasilania
• VIN: 5 - 30V - plus zasilania modułu
• GND: Masa zasilania modułu
• SIGN: Wejście wyzwalania przekaźnika
• GND_T: Masa wejścia wyzwalania przekaźnika

Tryby pracy przekaźnika

1. P1.1: Przekaźnik załączany na określony czas po podaniu sygnału TRIG.
2. P1.2: Podobny do P1.1, ale z resetowaniem licznika po ponownym podaniu sygnału TRIG.
3. P1.3: Natychmiastowe wyłączenie przekaźnika po ponownym podaniu sygnału TRIG.
4. P-2: Załączenie przekaźnika z opóźnieniem, po czym następuje odliczanie czasu załączenia.
5. P3.1: Cykl załączenia i wyłączenia powtarzany określoną ilość razy.
6. P3.2: Ciągłe powtarzanie cyklu załączenia i wyłączenia bez aktywności wejścia TRIG.
7. P-4: Przekaźnik pozostaje załączony tak długo, jak długo trwa sygnał TRIG, z wyłączeniem po określonym czasie po zaniku sygnału.

Przykładowe zastosowania

• Automatyka domowa: Sterowanie oświetleniem lub wentylacją z opóźnionym wyłączeniem.
• Systemy nawadniania: Cykliczne uruchamianie pomp wody na określony czas.
• Przemysł: Kontrola czasu pracy maszyn i urządzeń produkcyjnych.
• Projekty DIY: Integracja z mikrokontrolerami do tworzenia zaawansowanych układów czasowych.
• Motoryzacja: Opóźnianie załączania lub wyłączania komponentów elektronicznych w pojazdach.

Korzyści

• Uniwersalność: Szeroki zakres napięć zasilania i wyzwalania pozwala na pracę z wieloma systemami.
• Wysoka wydajność: Zastosowany tranzystor MOSFET umożliwia sterowanie obciążeniami do 15A (400W).
• Niezawodność: Pamięć ustawień chroni przed utratą konfiguracji w przypadku zaniku zasilania.
• Precyzja: Możliwość dokładnego ustawienia czasu w szerokim zakresie od ułamków sekund do kilkunastu godzin.
• Bezpieczeństwo: Separacja mas i przycisk awaryjnego zatrzymania zwiększają kontrolę nad podłączonym układem.
