Wszechstronny moduł przekaźnikowy z wbudowanym timerem, idealny do projektów automatyki, w tym do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi. Oferuje 9 trybów pracy oraz szeroki zakres ustawień czasowych - od 0,1 sekundy do 999 minut, co sprawia, że znajduje zastosowanie w wielu zaawansowanych aplikacjach. Ogromną zaletą układu jest funkcja zapamiętywania ustawień po utracie zasilania.

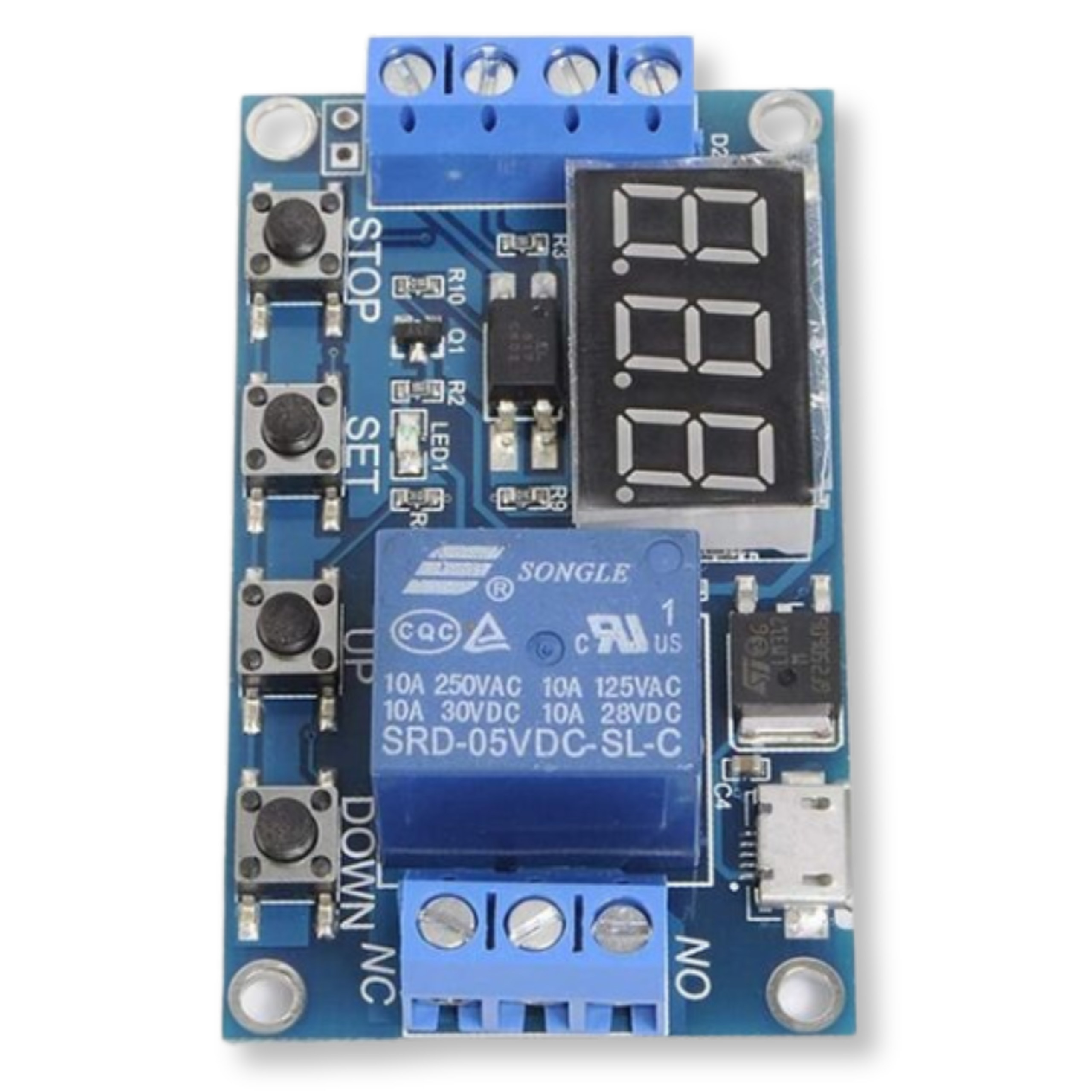

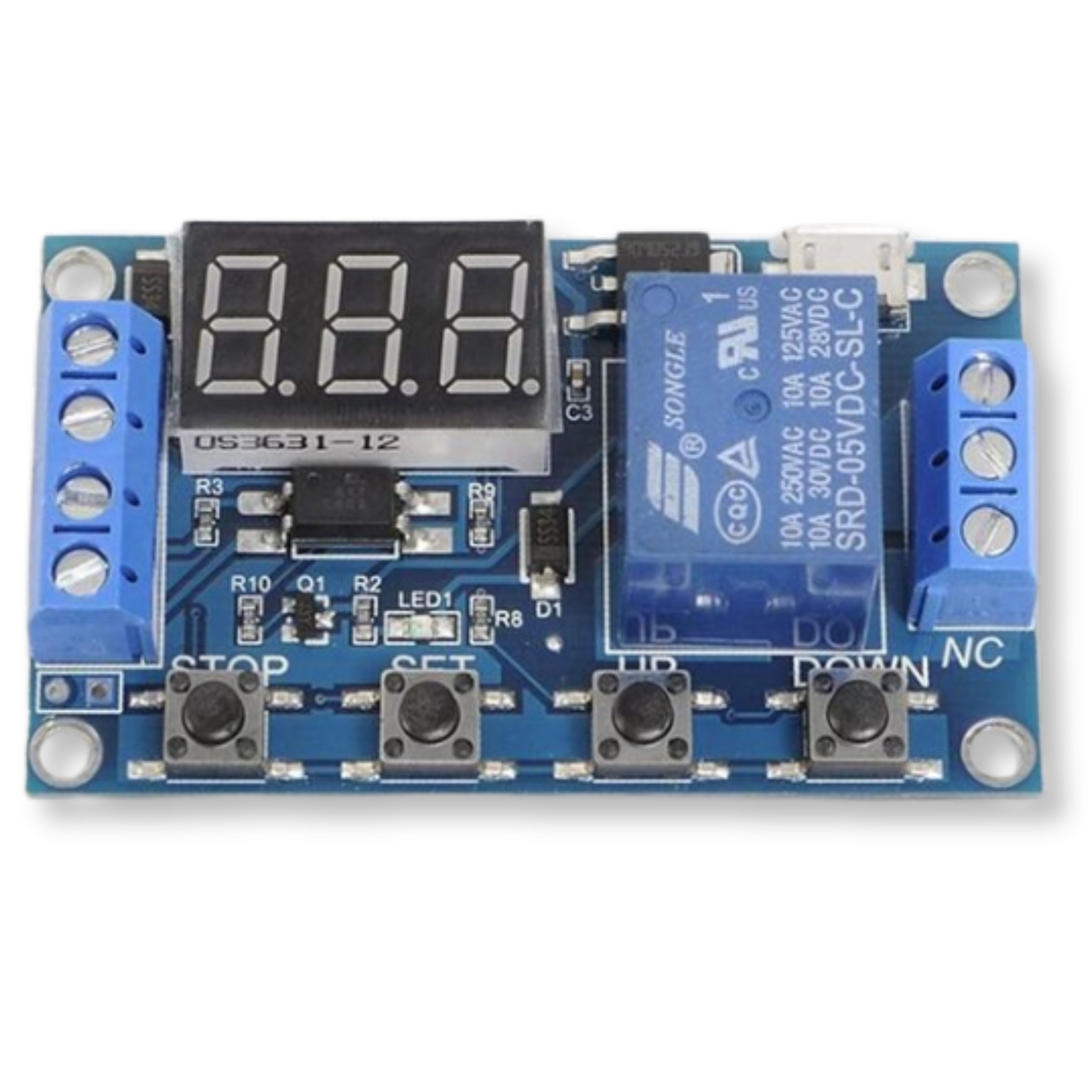

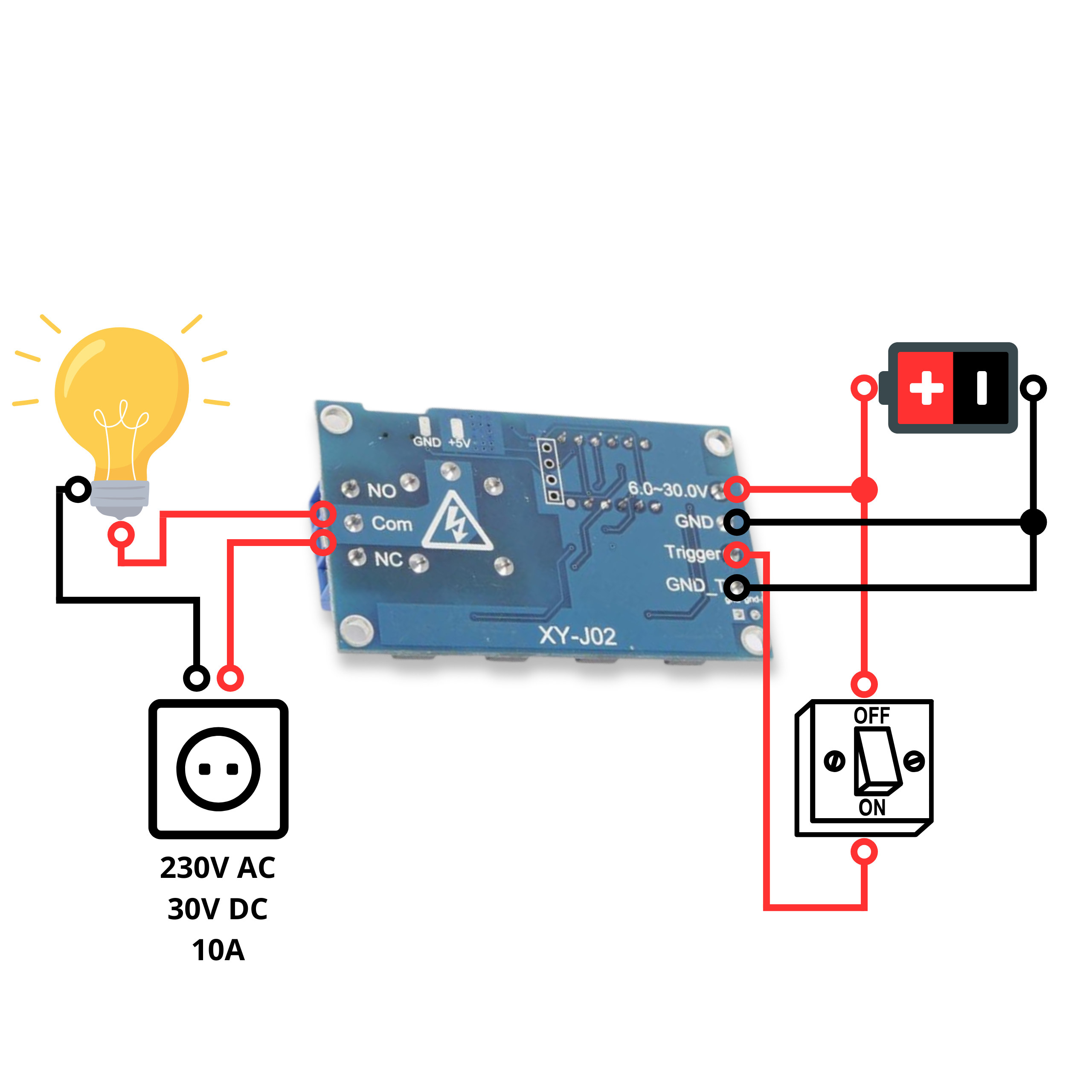

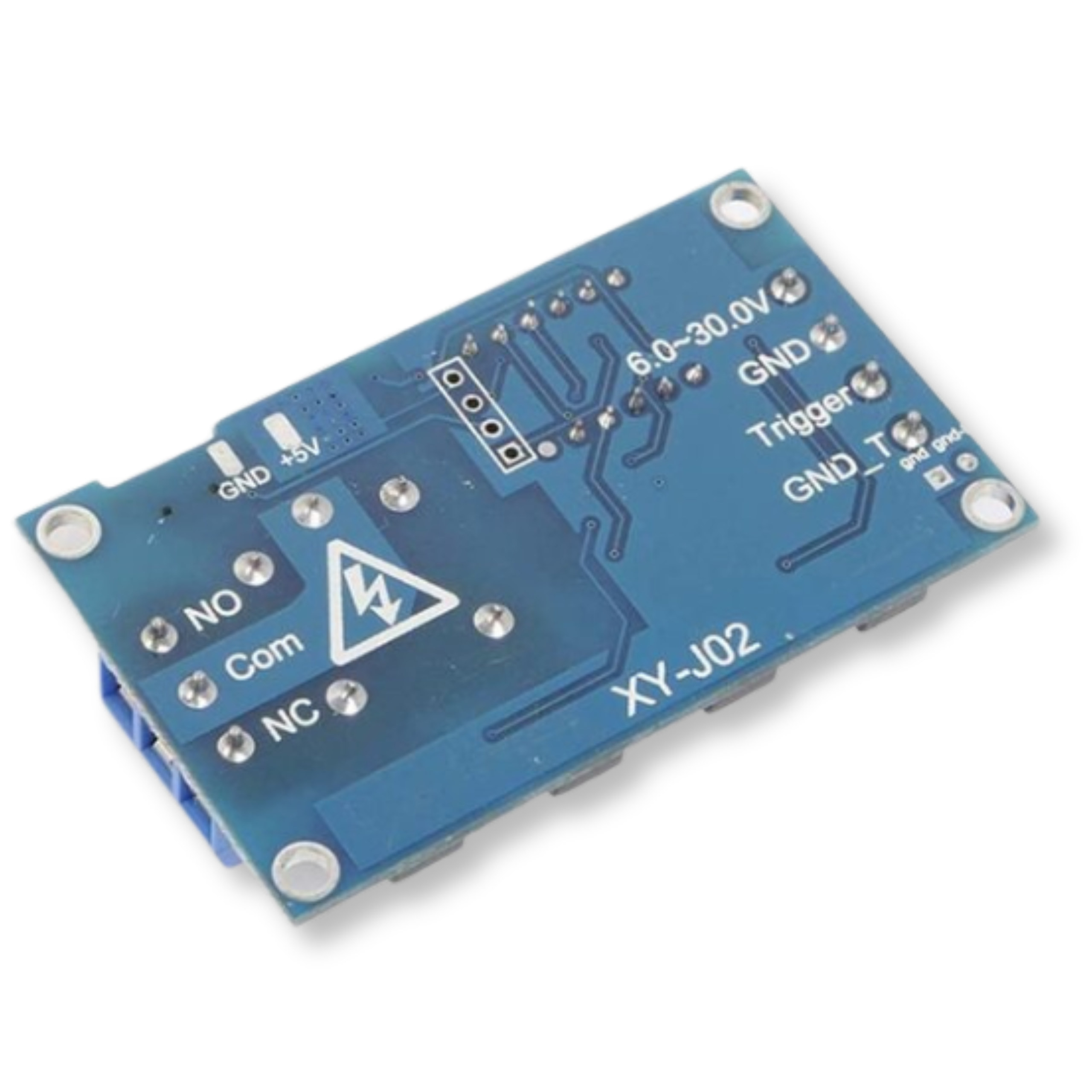

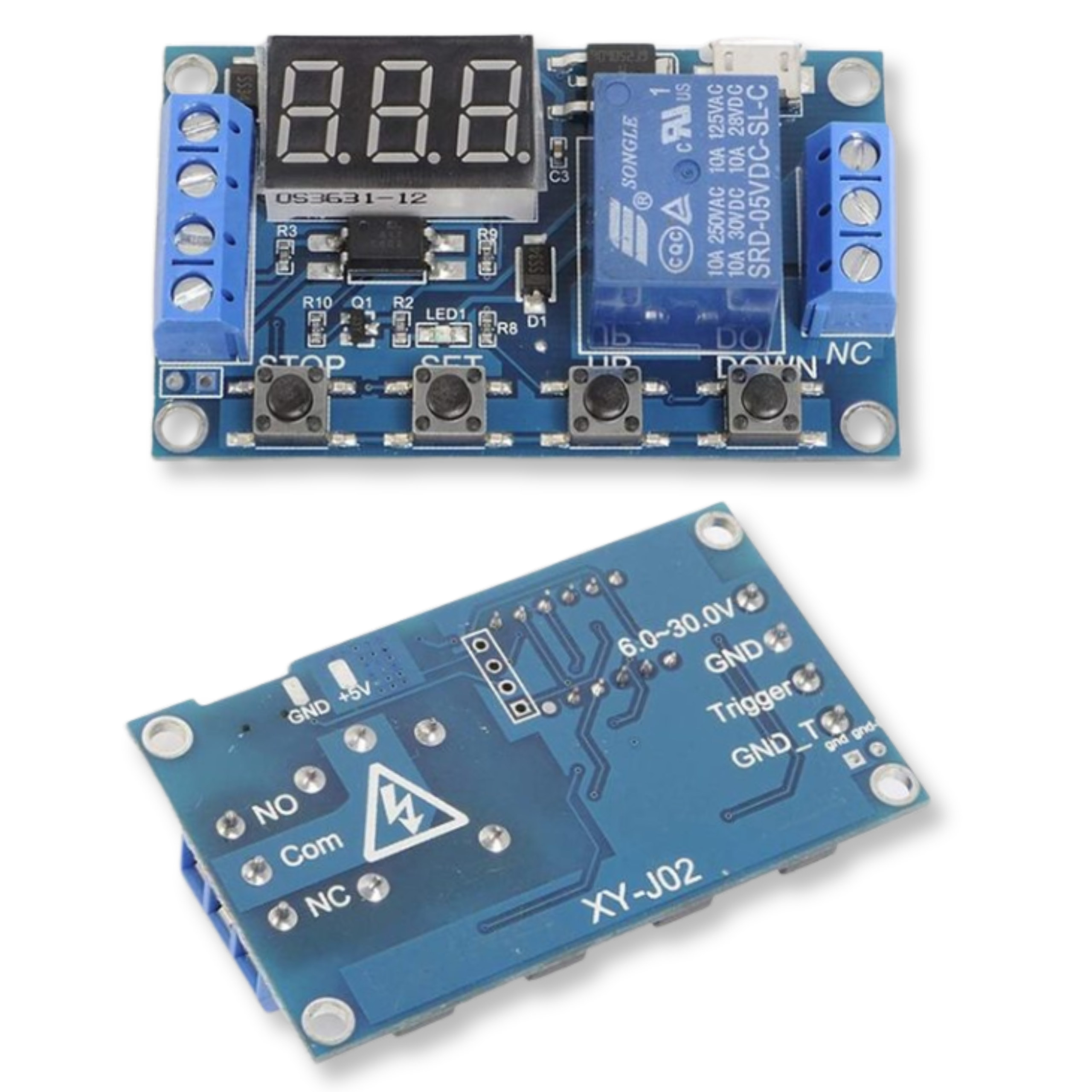

Moduł charakteryzuje się prostą obsługą za pomocą czterech intuicyjnych przycisków. Wyposażony jest w czytelny wyświetlacz oraz diodę LED sygnalizującą aktywację przekaźnika. Port trigger umożliwia uruchamianie i zatrzymywanie odliczania, pracę w trybie ciągłym oraz cykliczne włączanie i wyłączanie przekaźnika.

Kluczowe cechy techniczne

• Napięcie zasilania: od 5V do 20V DC
• Napięcie wyzwalania (trigger): od 1.3V do 20V DC (optoizolowane)
• Zakres czasu: od 0,1 sekundy do 999 minut
• Obciążalność przekaźnika: 10A przy 250V AC
• Pobór prądu: ok. 10mA (przekaźnik wyłączony), 110mA (przekaźnik włączony)
• Wymiary: 62 mm x 38 mm x 18 mm
• Kompatybilność: do ESP8266, do ESP32, do Arduino, do Raspberry Pi

Przykładowe zastosowania

• Automatyczne sterowanie oświetleniem z opóźnionym wyłączaniem
• Cykliczne uruchamianie pomp lub wentylatorów w systemach wentylacji
• Opóźnione załączanie zasilania w układach audio i wzmacniaczach
• Sterowanie procesami przemysłowymi wymagającymi precyzyjnego odmierzania czasu
• Tworzenie systemów alarmowych z określonym czasem aktywacji syreny

Korzyści

• Uniwersalność - aż 9 różnych trybów pracy pozwala na dopasowanie do niemal każdego projektu
• Niezawodność - pamięć ustawień chroni konfigurację przed zanikami napięcia
• Bezpieczeństwo - optoizolowane wejście wyzwalające chroni układ sterujący przed zakłóceniami
• Energooszczędność - możliwość aktywacji trybu uśpienia wyświetlacza po 5 minutach bezczynności
• Szeroki zakres napięć - elastyczne zasilanie i wyzwalanie ułatwia integrację z różnymi systemami

Sposób ustawienia funkcji

Aby wejść w tryb konfiguracji, należy przytrzymać przycisk SET przez 2 sekundy. Następnie za pomocą przycisków UP i DOWN wybiera się pożądaną funkcję. Po wybraniu funkcji, krótkie naciśnięcie SET pozwala na ustawienie czasu działania przyciskami UP i DOWN. Zmiany zatwierdza się ponownym przytrzymaniem przycisku SET przez 2 sekundy.

Pozycję przecinka dziesiętnego (zakres czasu) zmienia się przyciskiem STOP podczas wprowadzania wartości:

• XXX. - zakres od 1 do 999 sekund
• XX.X - zakres od 0,1 do 99,9 sekundy
• X.X.X. - zakres od 1 do 999 minut

Moduł posiada również tryb uśpienia. Przytrzymanie przycisku STOP przez 2 sekundy (aż pojawi się napis C-P) aktywuje wygaszanie wyświetlacza po 5 minutach braku sygnału na wejściu trigger. Powtórzenie operacji przywraca tryb normalny (komunikat O-d).

Opis poszczególnych trybów pracy

• Tryb p1.1 - wyzwolenie triggera włącza przekaźnik na ustawiony czas (OP). Ponowne wyzwolenie nie resetuje licznika.
• Tryb p1.2 - wyzwolenie triggera włącza przekaźnik na ustawiony czas (OP). Ponowne wyzwolenie resetuje licznik od nowa.
• Tryb p1.3 - wyzwolenie triggera włącza przekaźnik na ustawiony czas (OP). Ponowne wyzwolenie natychmiast wyłącza przekaźnik i resetuje czas.
• Tryb p2 - wyzwolenie triggera rozpoczyna odliczanie opóźnienia (CL), po którym przekaźnik włącza się na ustawiony czas (OP).
• Tryb p3.1 - wyzwolenie triggera włącza przekaźnik na czas (OP), następnie następuje zwłoka (CL). Cykl powtarza się zadaną ilość razy (LOP) lub w nieskończoność (---).
• Tryb p3.2 - działanie identyczne jak w p3.1, jednak wyzwalaczem jest samo włączenie zasilania układu.
• Tryb p4 - przekaźnik pozostaje włączony dopóki trwa sygnał trigger. Po jego zaniku następuje odliczanie czasu (OP) do wyłączenia przekaźnika.
