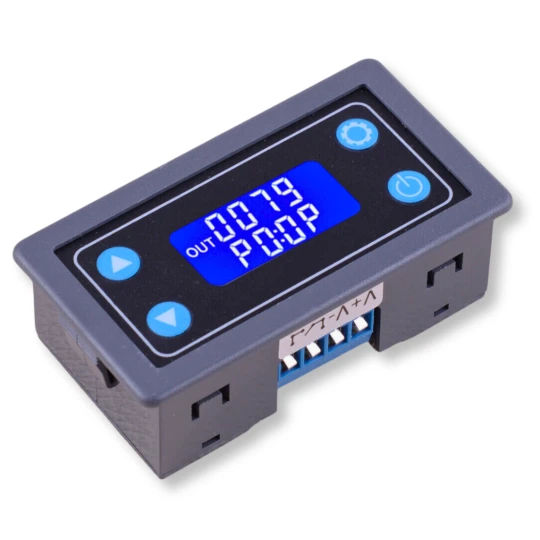

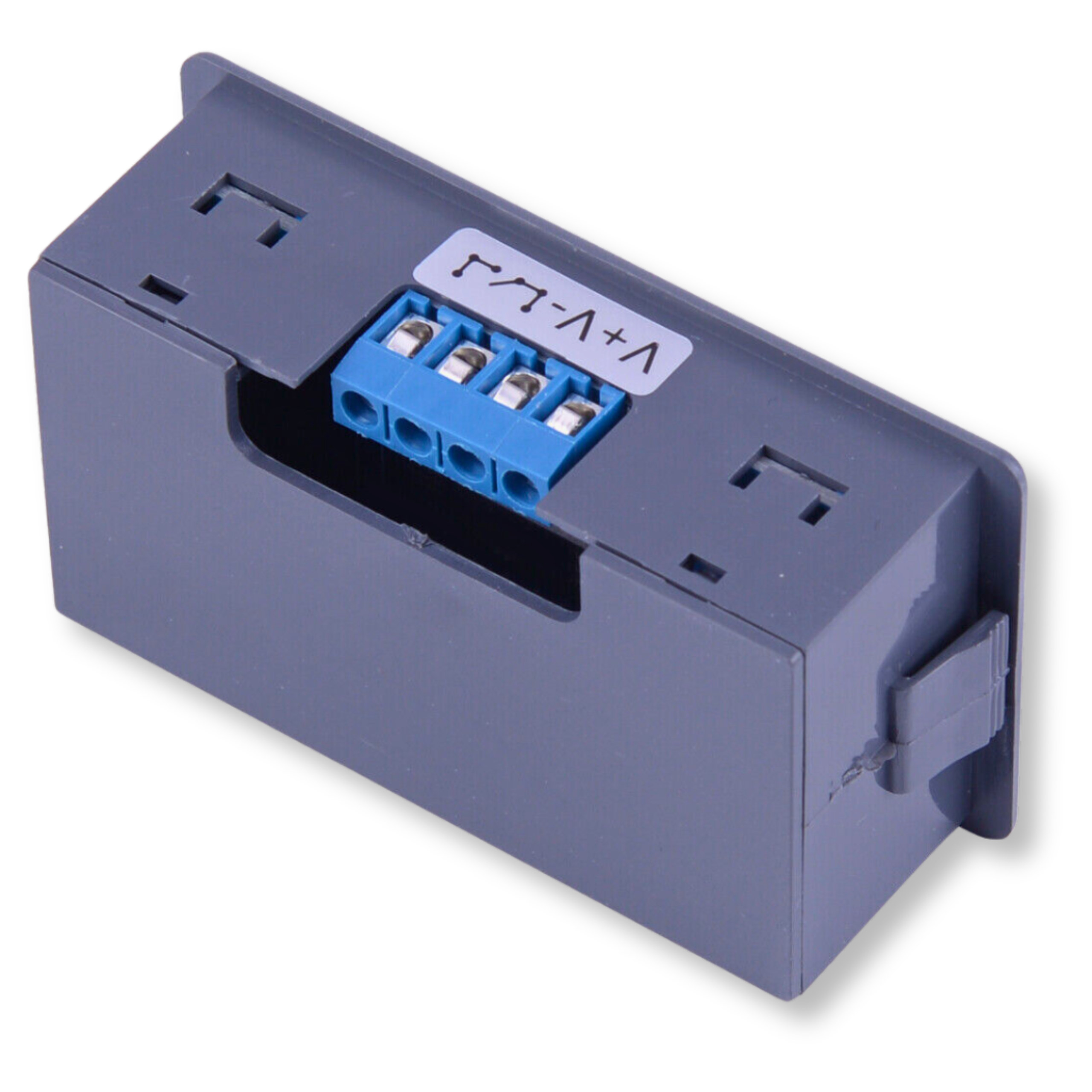

Przekaźnik czasowy XY-WJ01 to zaawansowany moduł wyposażony w precyzyjny układ odliczający oraz czytelny wyświetlacz LCD. Urządzenie jest idealne do sterowania obwodami elektrycznymi. Oferuje 9 trybów pracy (od P0 do P9), co pozwala na szerokie zastosowanie, m.in. opóźnione wyłączanie, cykliczne przełączanie czy reakcję na zmianę poziomu sygnału. Moduł jest kompatybilny z popularnymi platformami: do Arduino, do ESP8266, do ESP32, do Raspberry Pi.

Kluczowe cechy techniczne

• Napięcie zasilania: 6V - 30V DC
• Sygnał wyzwalający (stan wysoki): 3V - 24V
• Sygnał wyzwalający (stan niski): 0V - 0,2V
• Maksymalne obciążenie styków: 30V 5A DC / 230V 5A AC
• Pobór prądu: 50mA w czasie pracy
• Regulacja opóźnienia: od 0,01 s do 9999 minut
• Komunikacja: interfejs UART (9600, 8, 1)
• Izolacja galwaniczna: wbudowany transoptor
• Wymiary: 79 mm x 43 mm x 27 mm (otwór montażowy 40 mm x 73 mm)
• Temperatura pracy: -40°C do 85°C

Przykładowe zastosowania

• Automatyczne sterowanie oświetleniem po wykryciu sygnału z czujnika.
• Opóźnione załączanie wentylatorów lub pomp w systemach chłodzenia.
• Cykliczne uruchamianie podajników lub zaworów w automatyce przemysłowej.
• Zabezpieczenie urządzeń przed nagłymi skokami napięcia poprzez opóźniony start.
• Współpraca z mikrokontrolerami (do Arduino, do Raspberry Pi) w projektach inteligentnego domu.

Korzyści

• Wysoka precyzja: możliwość ustawienia czasu z dokładnością do 0,01 sekundy.
• Bezpieczeństwo: izolacja galwaniczna chroni układ sterujący przed zakłóceniami.

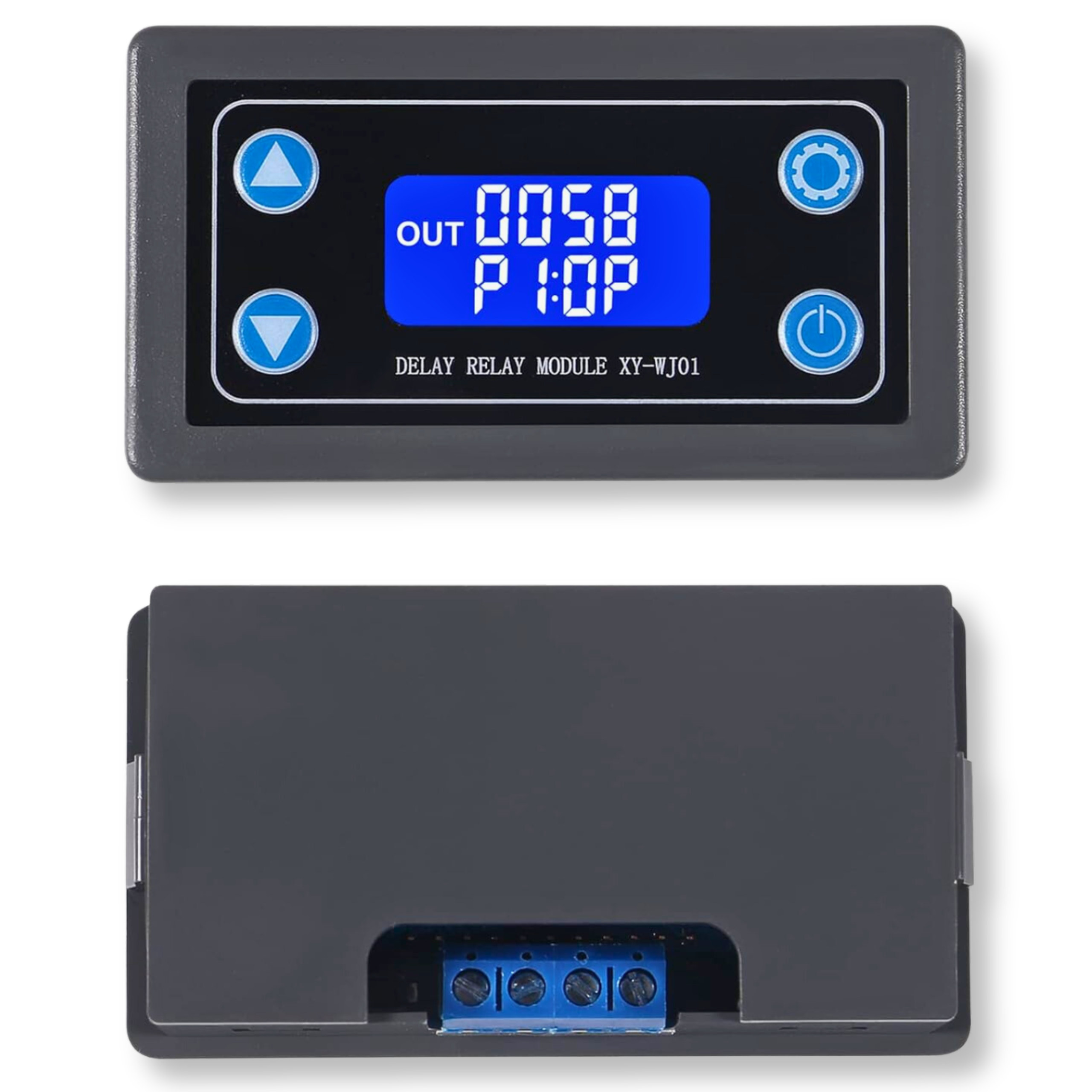

• Wygoda obsługi: czytelny wyświetlacz LCD ułatwia konfigurację parametrów.
• Niezawodność: automatyczny zapis ustawień po zaniku zasilania oraz żywotność przekaźnika do 100 000 przełączeń.
• Energooszczędność: funkcja automatycznego wygaszania ekranu po 5 minutach bezczynności.

Ustawienie timera i zakresy czasowe

Moduł umożliwia elastyczną konfigurację czasu działania w zależności od pozycji kropki dziesiętnej na wyświetlaczu:

• XXXX: brak kropki - zakres od 1 s do 9999 s.
• XXX.X: jedna kropka - zakres od 0,1 s do 999,9 s.
• XX.XX: kropka wyznacza setne części - zakres od 0,01 s do 99,99 s.
• X.X.X.X: świecą się trzy kropki - zakres od 1 min do 9999 min.

Na przykład, aby ustawić czas załączenia (OP) na 4,5 sekundy, należy przenieść kropkę na pozycję XXX.X, co spowoduje wyświetlenie wartości 004.5 na ekranie LCD.

Ustawienia parametrów i tryby pracy

Konfiguracja odbywa się za pomocą przycisków na panelu. Podstawowe parametry to: OP (czas załączenia), CL (czas rozłączenia) oraz LP (liczba powtórzeń, gdzie "----" oznacza nieskończoność).

1. Przytrzymaj przycisk SET, aby wejść do menu ustawień.
2. Użyj przycisków UP/DOWN do wyboru trybu pracy.
3. Krótkie naciśnięcie SET zatwierdza tryb i przechodzi do edycji parametrów.
4. W trybie edycji OP/CL naciśnij POWER/PAUSE/TRIGGER, aby zmienić jednostkę czasu.
5. Zapisz ustawienia, przytrzymując przycisk SET przez ponad 3 sekundy.

Opis trybów pracy (P0 - P9)

• P0: Przekaźnik załącza się na czas OP po sygnale. Ponowne wyzwolenie jest ignorowane.
• P1: Przekaźnik załącza się na czas OP po sygnale. Ponowne wyzwolenie resetuje odliczanie.
• P2: Przekaźnik załącza się na czas OP po sygnale. Ponowne wyzwolenie wyłącza przekaźnik.
• P3: Przekaźnik domyślnie załączony, rozłącza na czas CL po sygnale.
• P4: Przekaźnik załącza się na czas OP, następnie rozłącza na czas CL. Sygnał przerywa cykl.
• P5: Po zasileniu rozłącza na czas CL, załącza na czas OP, powtarza LP razy. Sygnał przerywa cykl.
• P6: Po zasileniu załącza na czas OP, rozłącza na czas CL, powtarza LP razy. Ignoruje sygnał.
• P7: Po zasileniu rozłącza na czas CL, załącza na czas OP, powtarza LP razy. Ignoruje sygnał.
• P8: Przekaźnik załącza na czas OP po sygnale, następnie rozłącza. Sygnał resetuje licznik.
• P9: Przekaźnik rozłącza na czas CL po sygnale, następnie załącza. Sygnał resetuje licznik.

Komunikacja przez UART

Moduł umożliwia zdalne sterowanie i odczyt parametrów za pomocą interfejsu UART (parametry: 9600, 8, 1). Dostępne komendy to m.in. READ (odczyt ustawień), OP (ustawienie czasu załączenia), CL (ustawienie czasu rozłączenia), LP (ustawienie cykli), START/STOP oraz PX (zmiana trybu pracy).
