Przełącznik monostabilny wandaloodporny 16mm LED czerwony 12-24V + gniazdo

Przełącznik monostabilny 12V-24V LED Ring 16mm czerwony

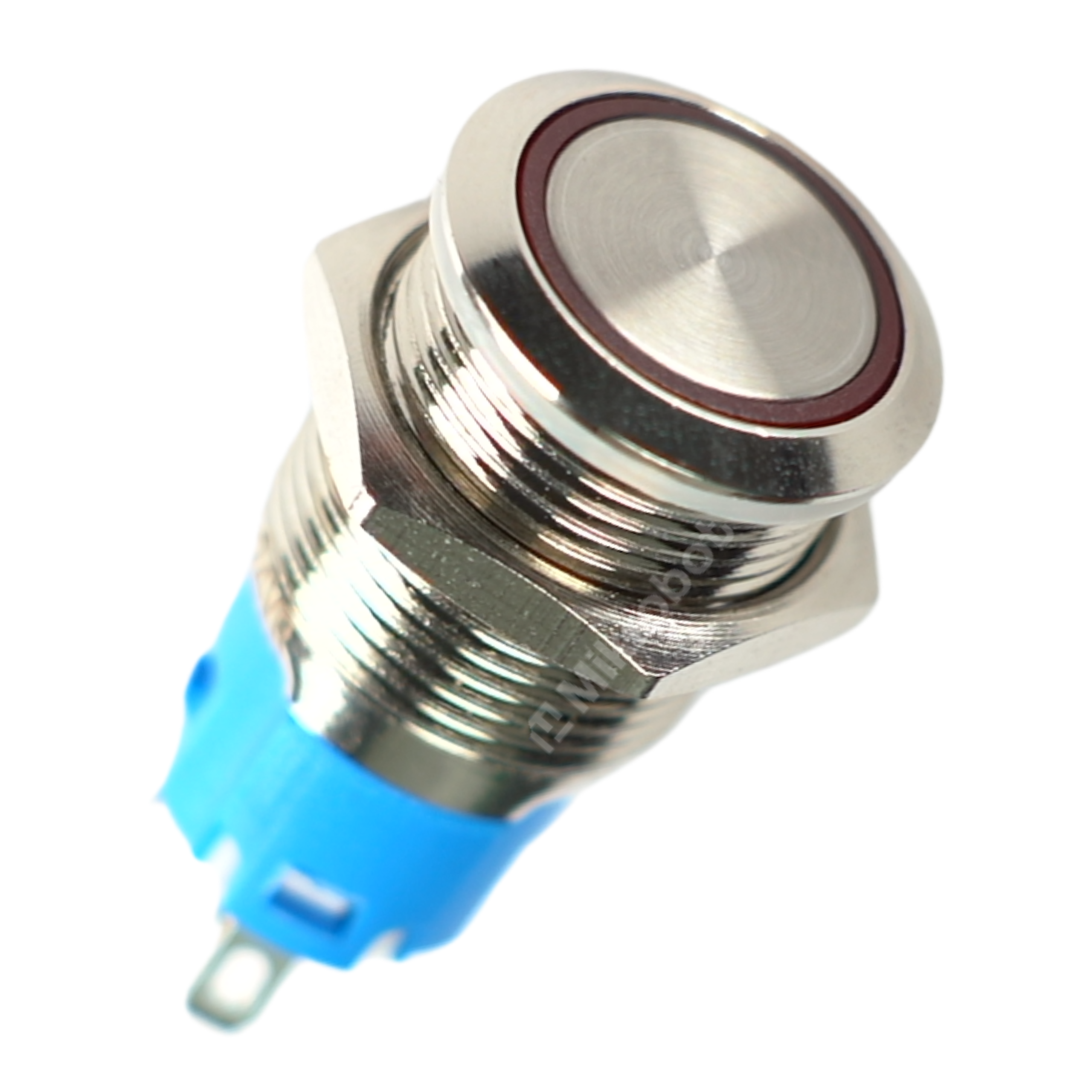

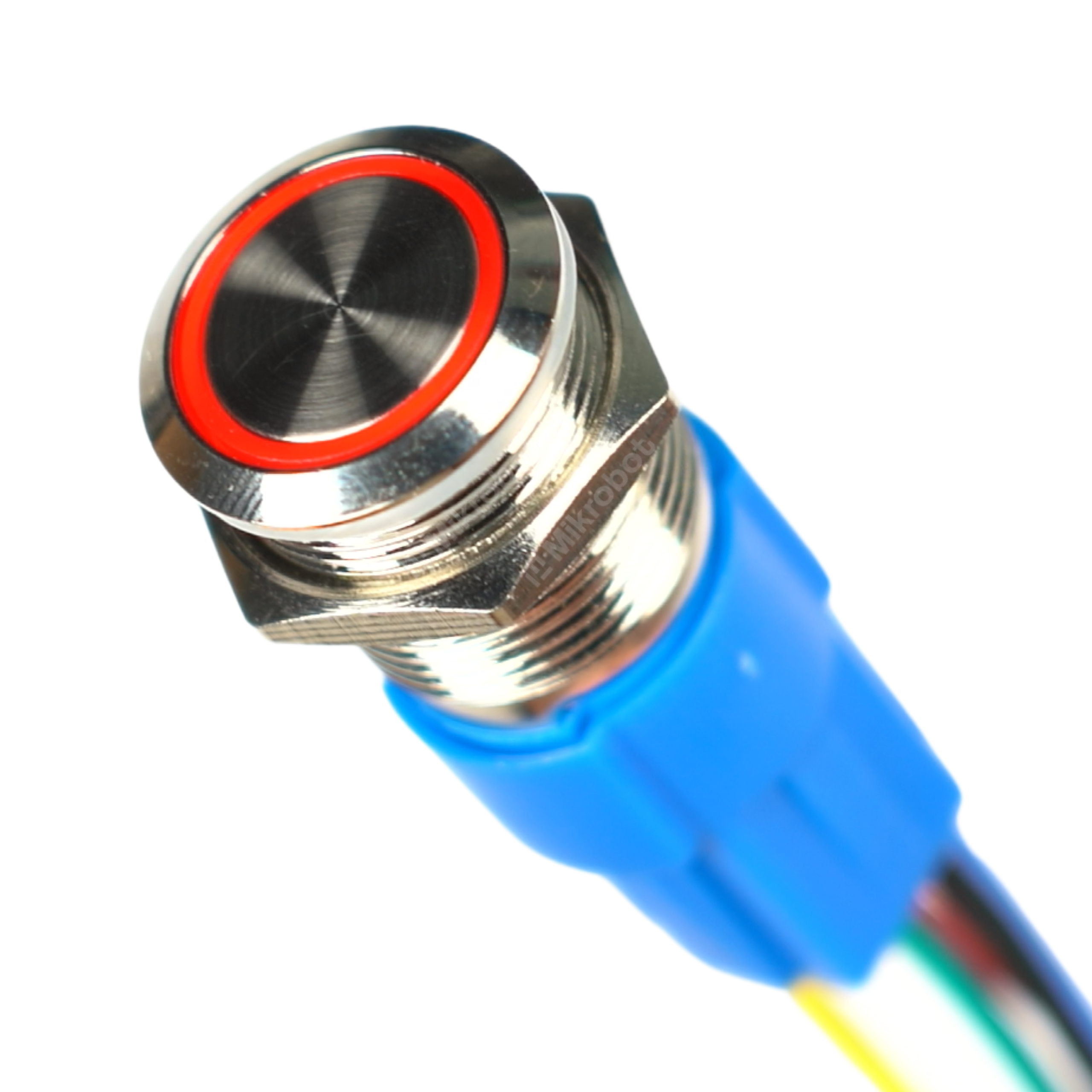

Wysokiej jakości przełącznik wandaloodporny monostabilny (ON-OFF) z czerwonym podświetleniem LED w kształcie pierścienia. Wykonany ze szczotkowanej stali nierdzewnej, charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne oraz korozję. Przeznaczony do montażu w otworze o średnicy 16 mm. W zestawie znajduje się gumowa uszczelka. Do przełącznika dołączone jest dedykowane gniazdo z przewodami, które znacznie ułatwia szybki montaż bez konieczności lutowania bezpośrednio do pinów. Doskonale sprawdzi się w profesjonalnych projektach elektronicznych oraz urządzeniach wymagających solidnego interfejsu użytkownika.

Kluczowe cechy techniczne

• Typ przełącznika: monostabilny (samoresetujący)
• Napięcie zasilania podświetlenia: 12V - 24V

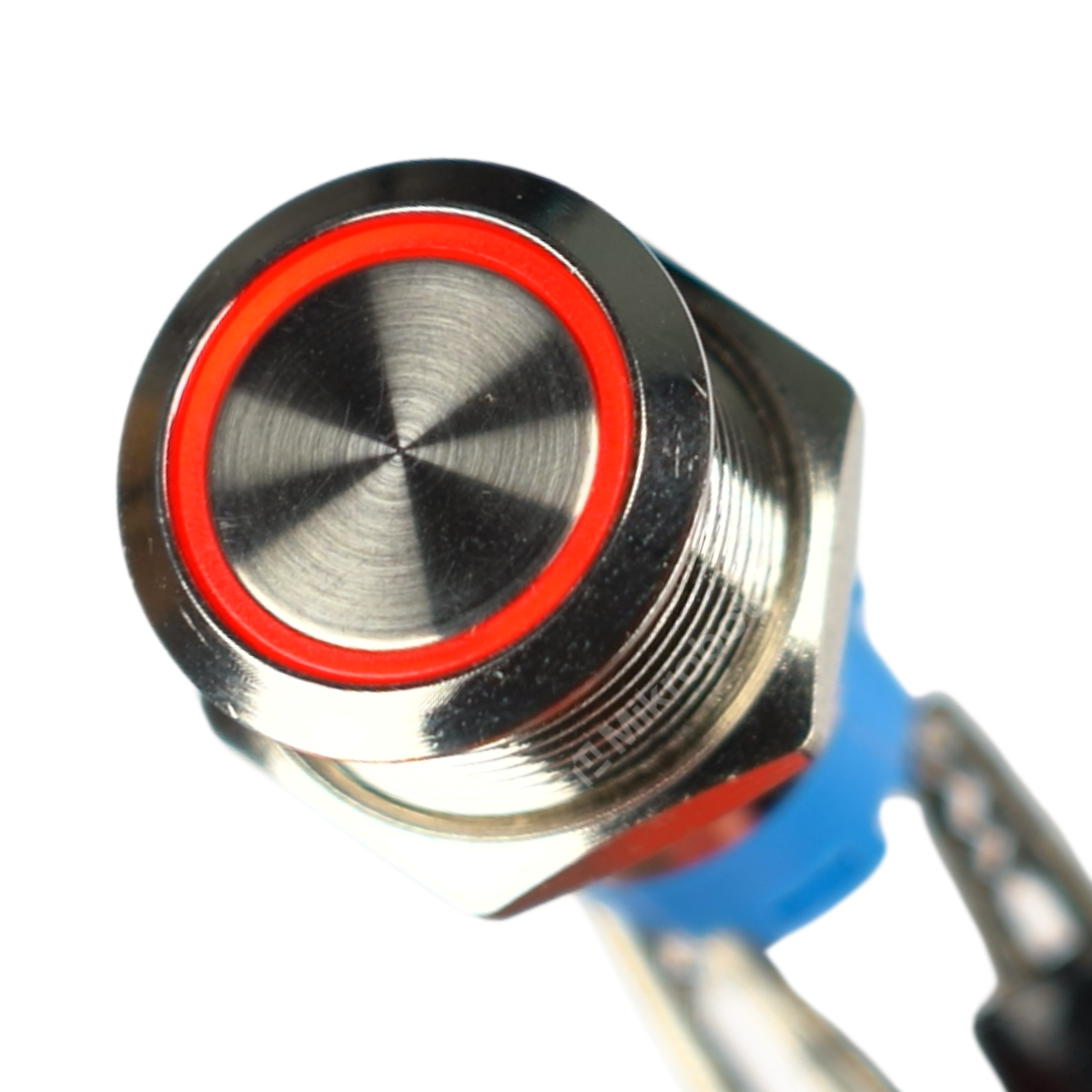

• Kolor podświetlenia: czerwony (ring)
• Średnica gwintu montażowego: 16 mm
• Średnica klawisza: 14 mm
• Podłączenie: lutowanie / dedykowane gniazdo z przewodami o długości ok. 145 mm (14,5 cm)

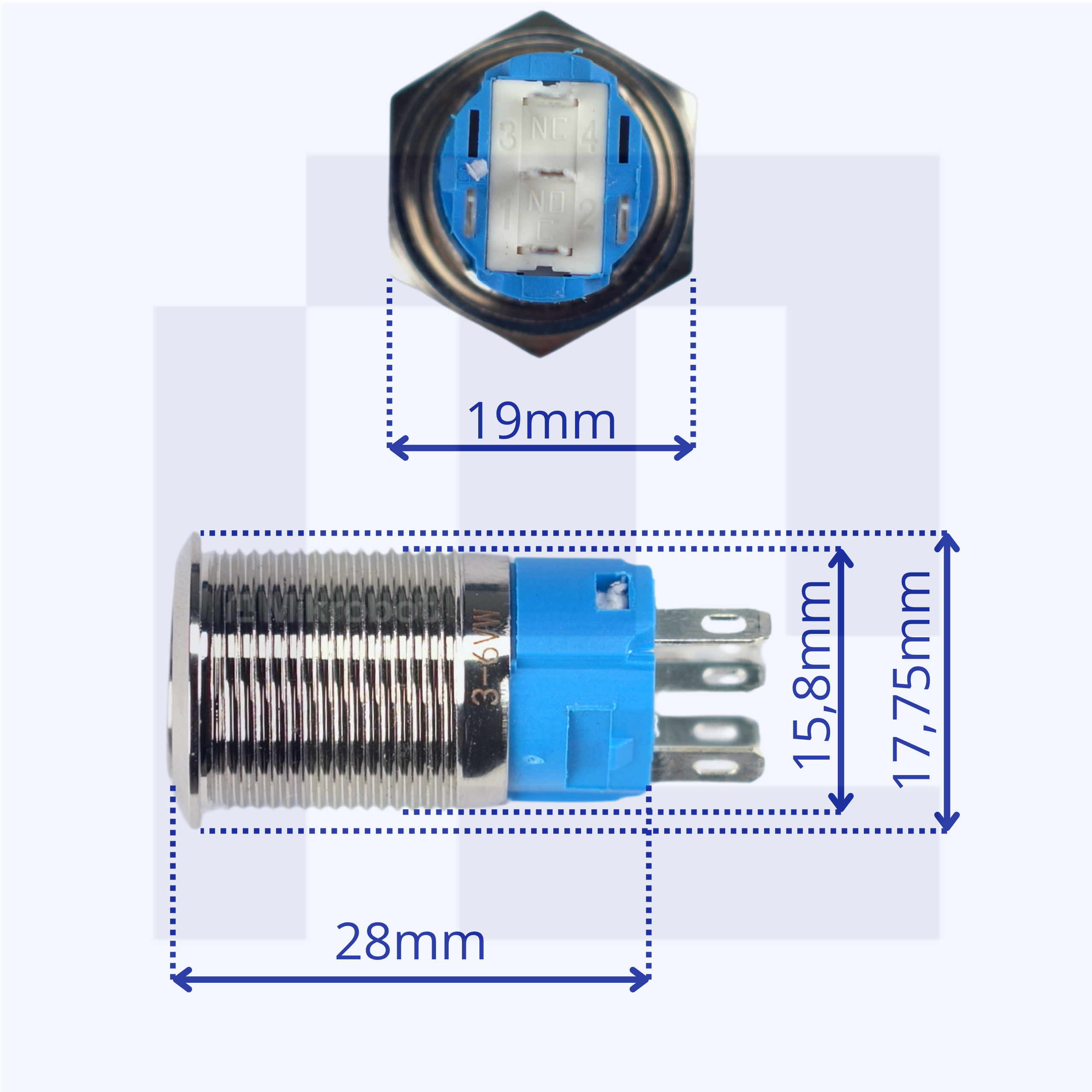

• Wymiary całkowite: 18 x 28 mm
• Wyprowadzenia: 5 pinów (2,8 x 7 mm)
• Materiał obudowy: szczotkowana stal nierdzewna
• Temperatura pracy: od -20°C do +55°C

Przykładowe zastosowania

• Panele sterowania w maszynach przemysłowych i urządzeniach automatyki
• Projekty elektroniczne z wykorzystaniem mikrokontrolerów (do Arduino, do ESP8266, do ESP32, do Raspberry Pi)
• Modyfikacje instalacji elektrycznych w pojazdach i maszynach rolniczych
• Zabudowy systemów car audio oraz oświetlenia dodatkowego
• Konsole sterujące w systemach inteligentnego budynku

Korzyści

• Wysoka trwałość - wandaloodporna konstrukcja ze stali nierdzewnej zapewnia odporność na uszkodzenia i trudne warunki pracy.
• Szybki i wygodny montaż - dołączone gniazdo z przewodami eliminuje potrzebę ręcznego lutowania przewodów do nóżek przełącznika
• Niezawodność - długa żywotność mechaniczna i elektryczna gwarantuje bezawaryjne działanie przez wiele lat.
• Wyraźna sygnalizacja - zintegrowane podświetlenie LED ułatwia lokalizację i odczyt stanu przycisku, nawet w całkowitej ciemności.
• Bezpieczeństwo - dołączona do zestawu uszczelka chroni wnętrze panelu przed wilgocią i zanieczyszczeniami.
• Uniwersalność - szeroki zakres napięć (12V - 24V) oraz styki NO i NC pozwalają na elastyczne dopasowanie do wymagań układu.

Instrukcja podłączenia

Przełącznik posiada styki C (wspólny), NO (normalnie otwarty) oraz NC (normalnie zamknięty). Możliwe są różne konfiguracje pracy obwodu i podświetlenia:

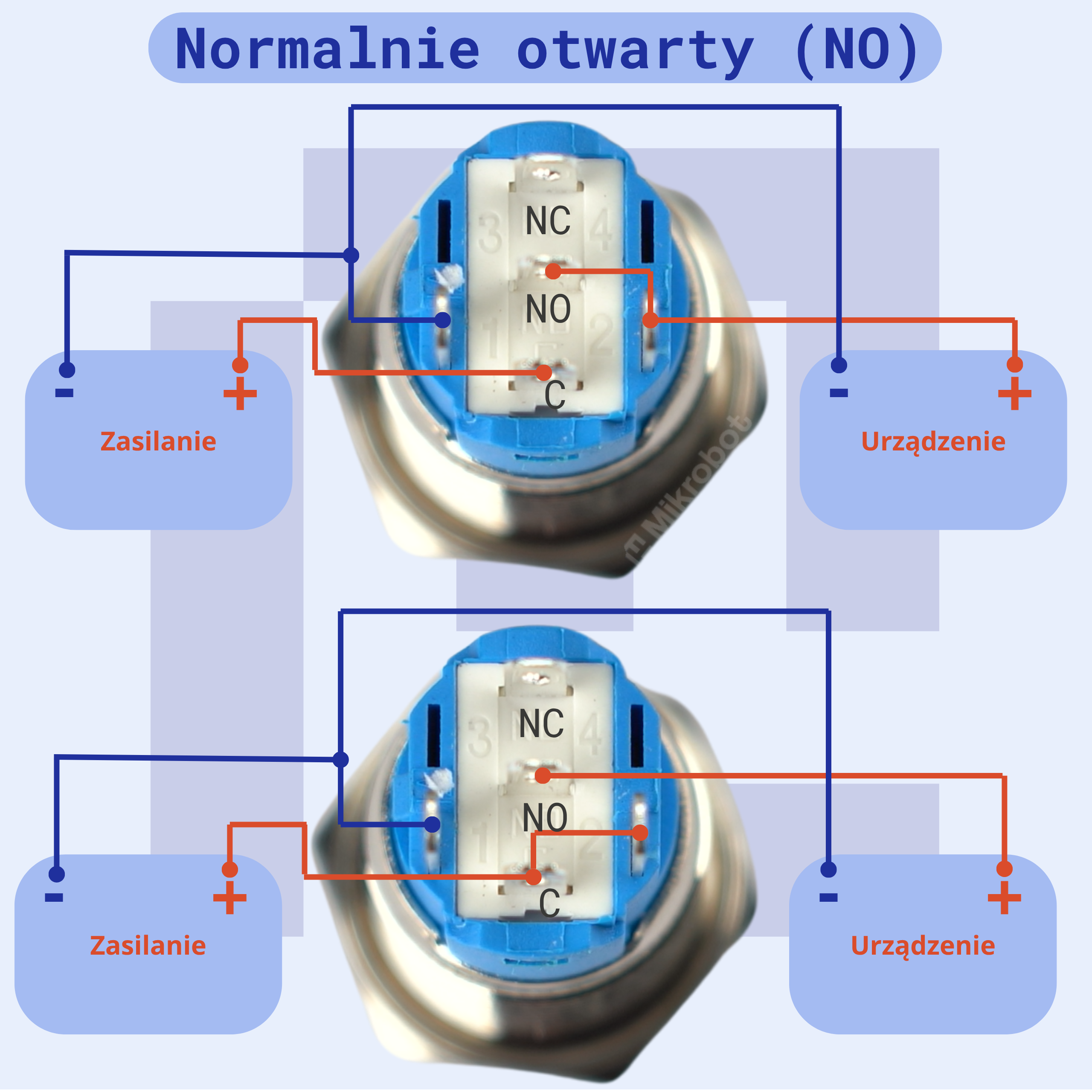

• Połączenie NO i C - obwód jest otwarty, wciśnięcie przycisku zamyka obwód. Podświetlenie może działać tylko w momencie wciśnięcia lub stale, niezależnie od pozycji.

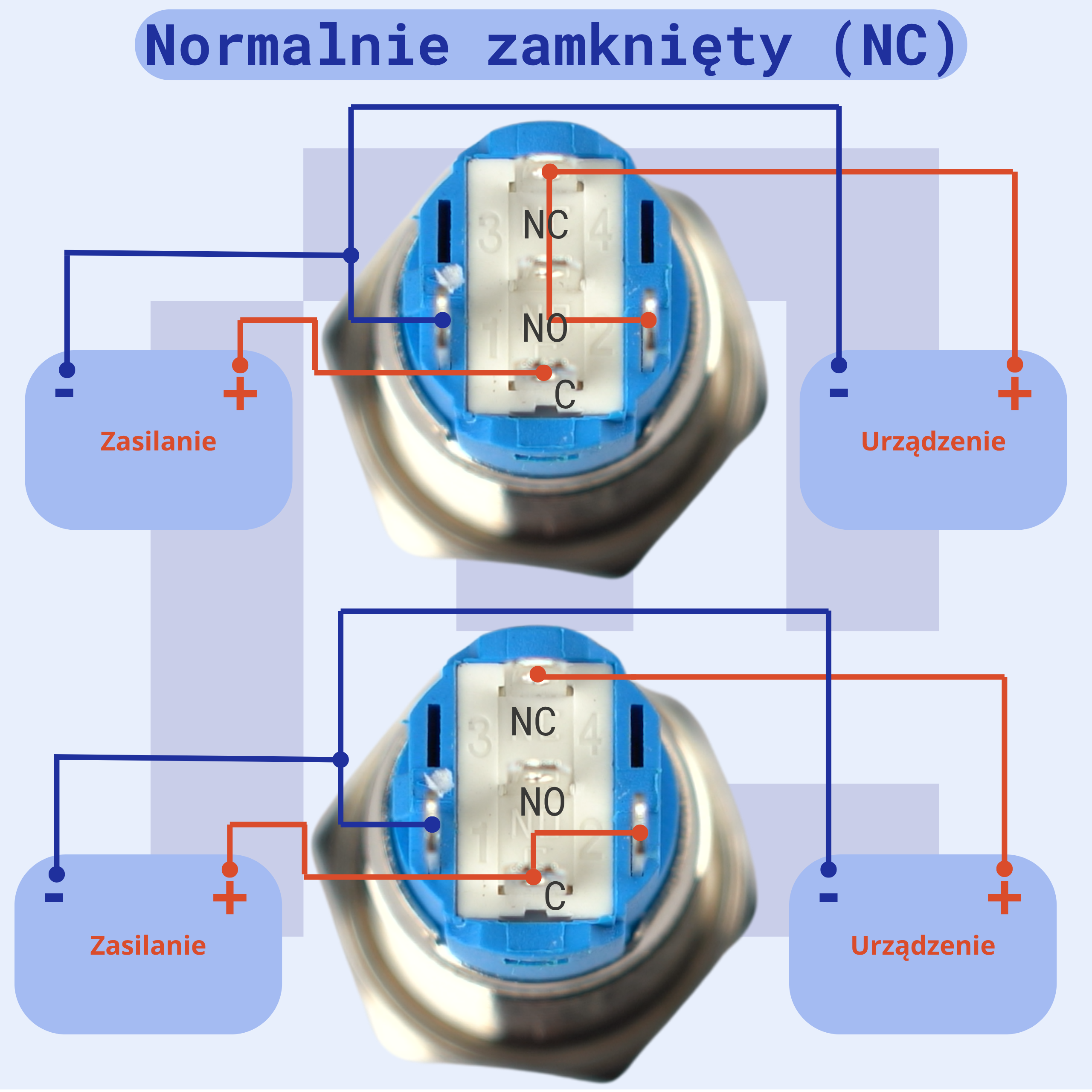

• Połączenie NC i C - obwód jest zamknięty, wciśnięcie przycisku otwiera obwód. Podświetlenie może działać w stanie spoczynku (gasnąć po wciśnięciu) lub świecić stale.

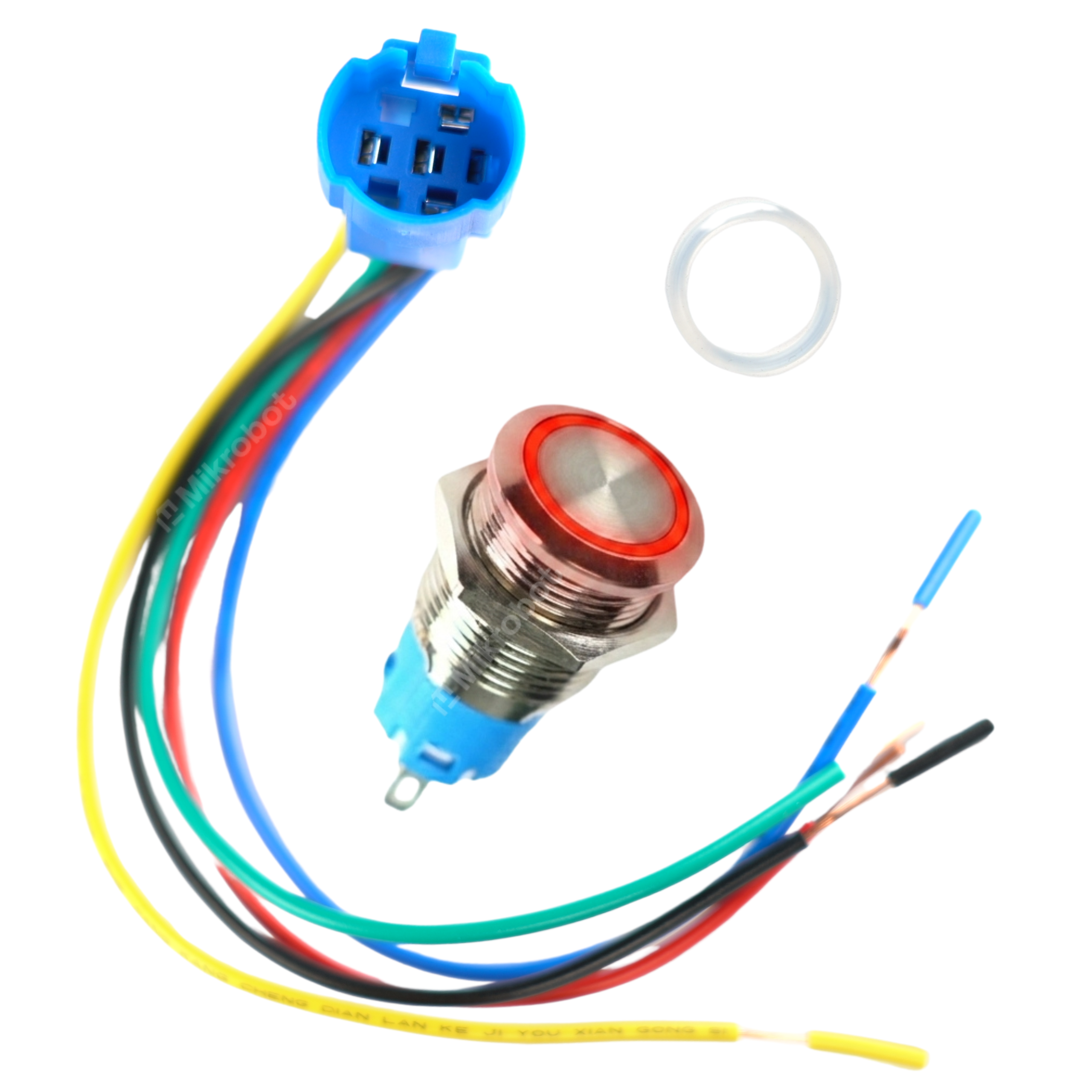

W zestawie

• Przełącznik monostabilny
• Przezroczysty oring
• Dedykowane gniazdo z przewodami (14,5 cm)
• Nakrętka
