Przełącznik monostabilny wandaloodporny 16mm niebieski LED 12V-24V 5 pin

Opis produktu: Przełącznik wandaloodporny 16mm monostabilny

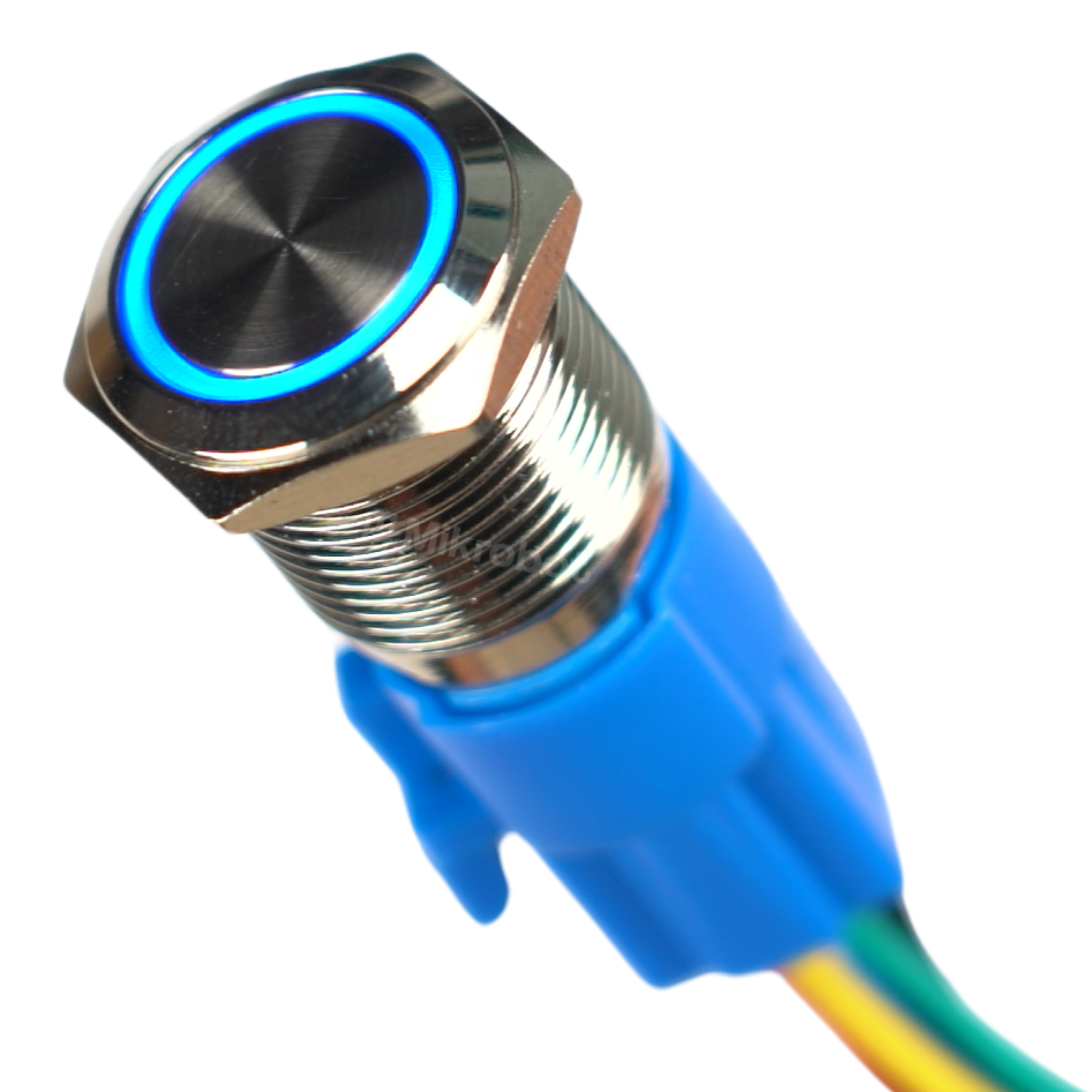

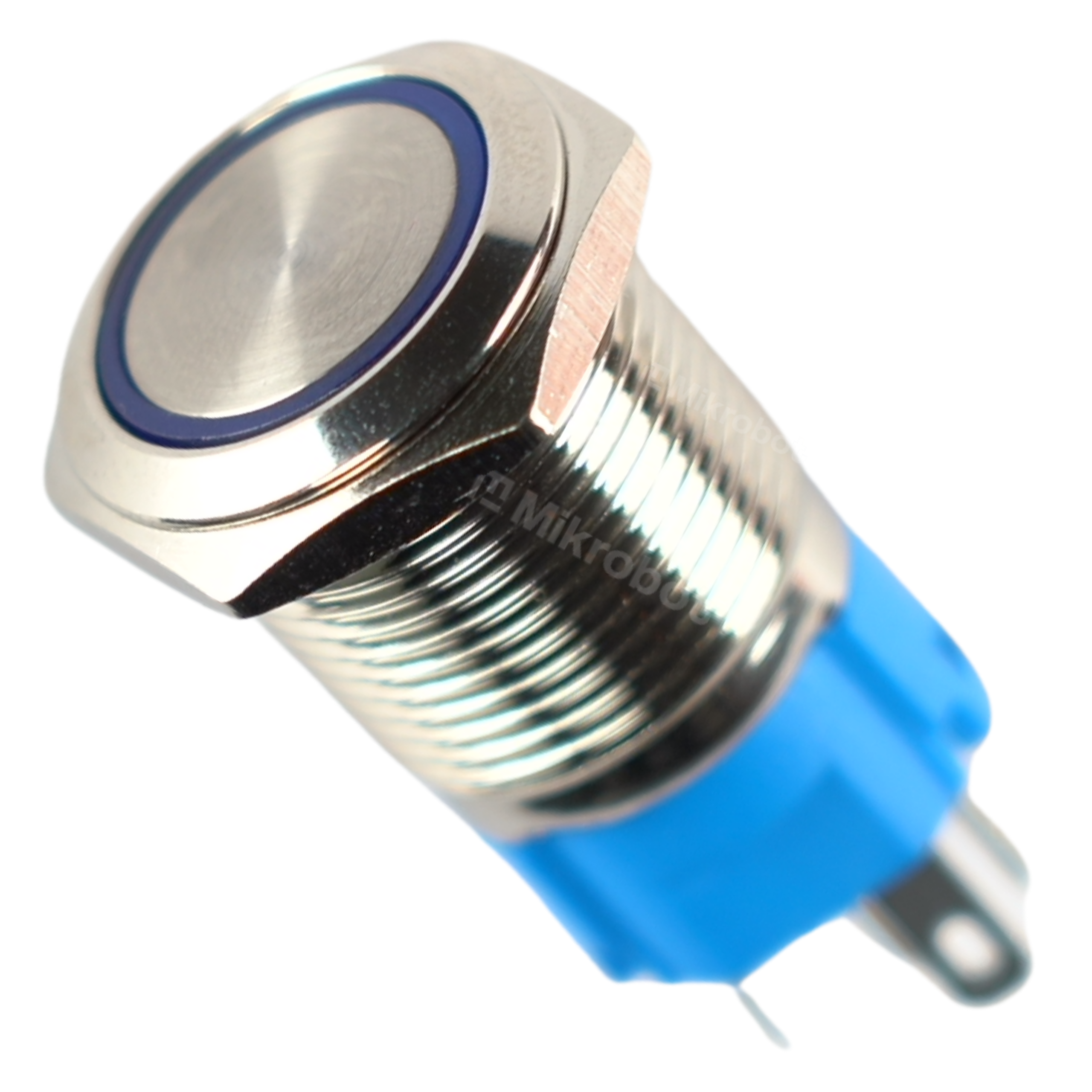

Wysokiej jakości przełącznik monostabilny (ON-OFF) wykonany ze szczotkowanej stali nierdzewnej. Posiada podświetlaną obwódkę LED w kolorze niebieskim oraz charakteryzuje się wandaloodporną konstrukcją. Produkt przeznaczony jest do montażu w otworze o średnicy 16 mm. W zestawie znajduje się gumowa uszczelka ułatwiająca instalację. Do przełącznika dołączone jest dedykowane gniazdo z przewodami, które znacznie ułatwia szybki montaż bez konieczności lutowania bezpośrednio do pinów.

Kluczowe cechy techniczne

• Typ przełącznika: monostabilny (samoresetujący)
• Napięcie pracy: 12V - 24V
• Złącza: 5 pinów o wymiarach 2,8 x 7 mm
• Średnica gwintu montażowego: 16 mm
• Średnica klawisza: 14 mm

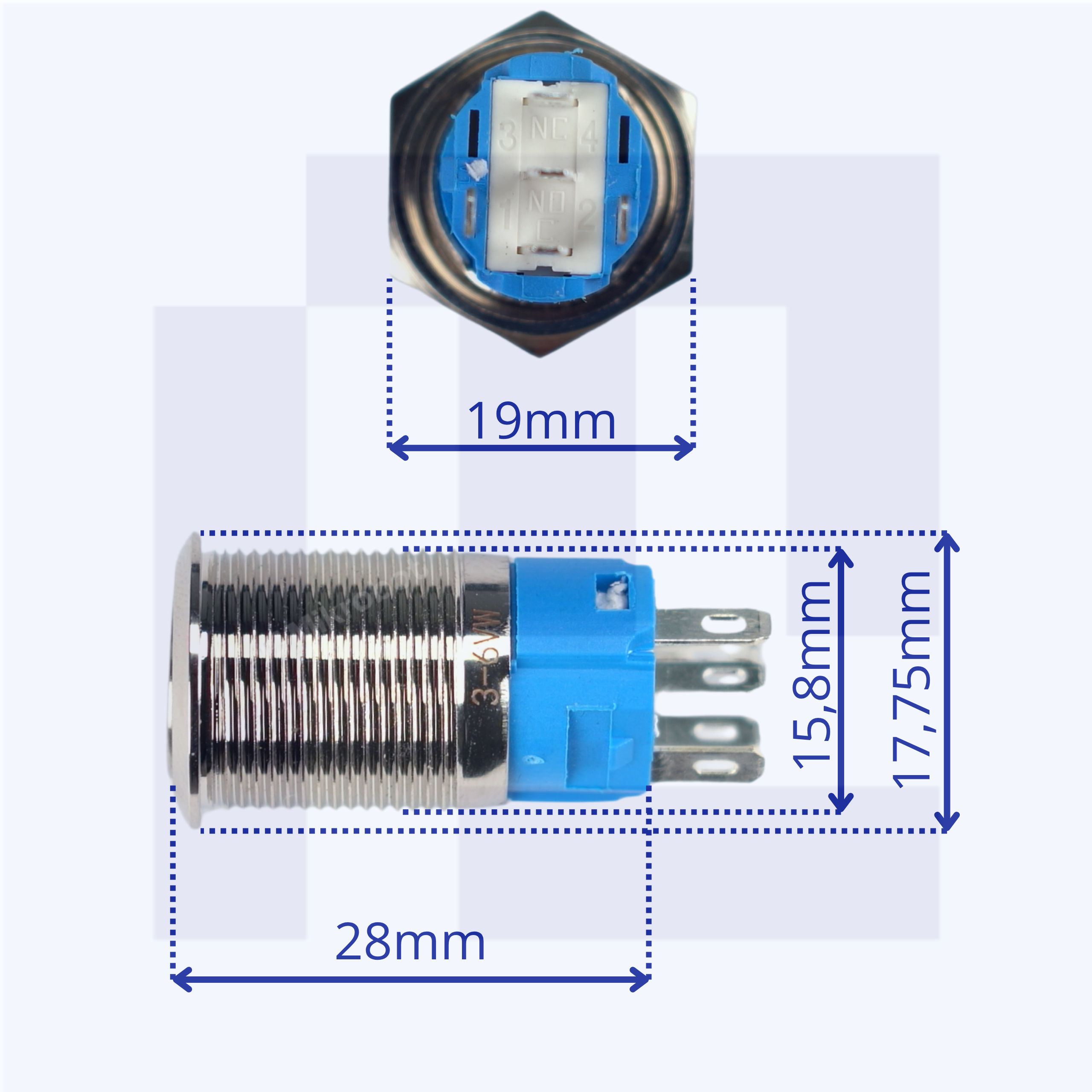

• Wymiary całkowite: 18 x 28 mm
• Podłączenie: lutowanie / dedykowane gniazdo z przewodami o długości ok. 145 mm (14,5 cm)
• Kolor podświetlenia: niebieski (ring)
• Żywotność elektryczna: 50 000 cykli
• Żywotność mechaniczna: 500 000 cykli
• Temperatura pracy: od -20ºC do +55ºC

Przykładowe zastosowania

• Panele sterowania w maszynach przemysłowych
• Pulpity operatorskie i rozdzielnice elektryczne
• Instalacje zasilania w maszynach rolniczych i pojazdach
• Systemy kontroli dostępu, domofony oraz urządzenia alarmowe
• Projekty DIY wymagające solidnych i trwałych elementów przełączających

Korzyści

• Wysoka odporność na korozję dzięki zastosowaniu szczotkowanej stali nierdzewnej
• Wandaloodporny charakter zapewniający bezpieczeństwo i bezawaryjne działanie
• Wyraźne niebieskie podświetlenie LED ułatwiające lokalizację przełącznika i odczyt stanu
• Długotrwała niezawodność gwarantowana przez doskonałą żywotność mechaniczną i elektryczną
• Bezproblemowy montaż dzięki dołączonej uszczelce gumowej i standardowym wymiarom

Instrukcja podłączenia

Przełącznik oferuje różne tryby pracy dzięki wyprowadzeniom NO (Normally Open), NC (Normally Closed) oraz C (Common). Podłączenie realizuje się poprzez dedykowaną kostkę z gniazdem i przewodami (lub lutowanie bezpośrednio do nóżek przełącznika). Podświetlenie LED posiada osobne piny zasilające, co daje szerokie możliwości konfiguracji.

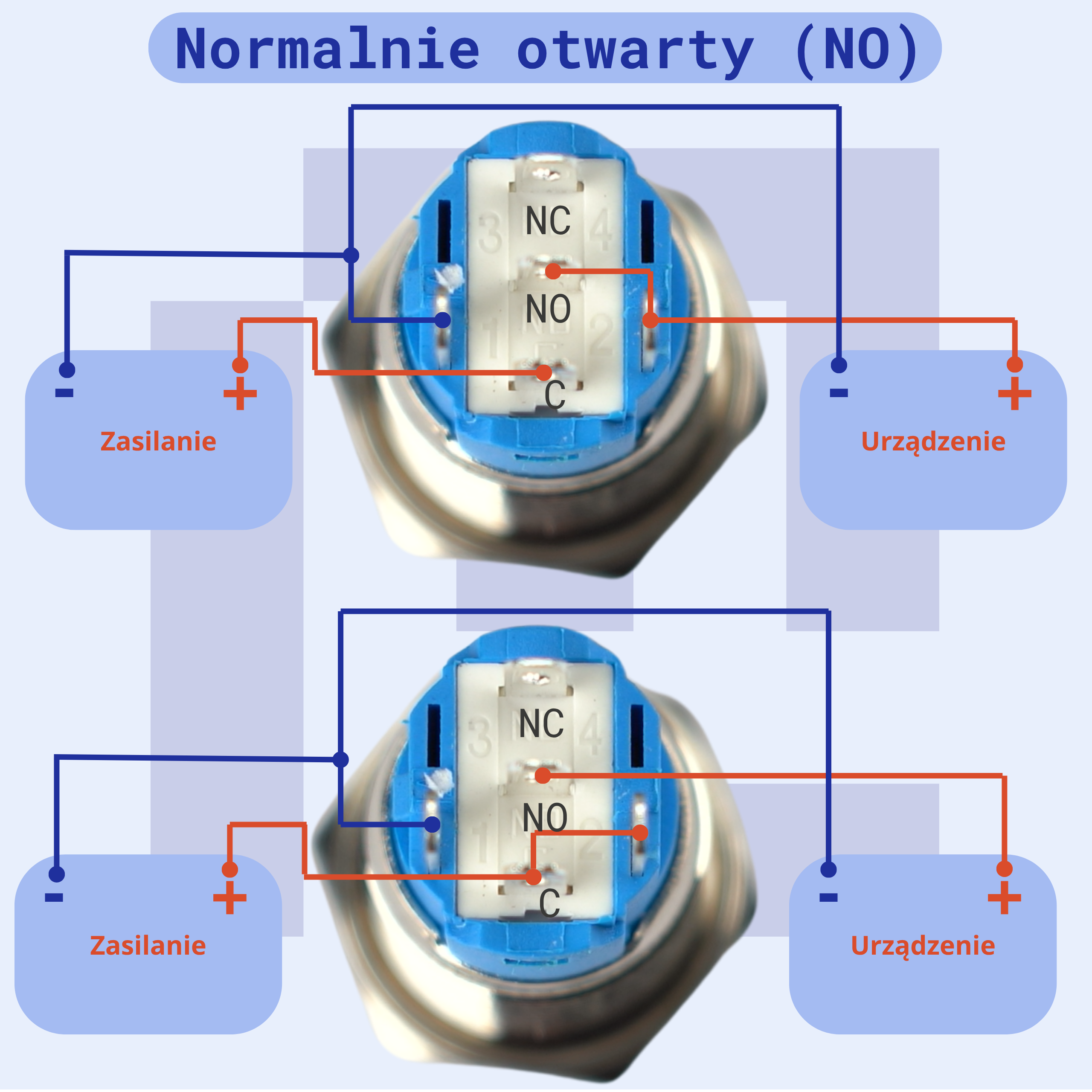

• Połączenie NO i C - obwód pozostaje otwarty do momentu wciśnięcia przycisku.

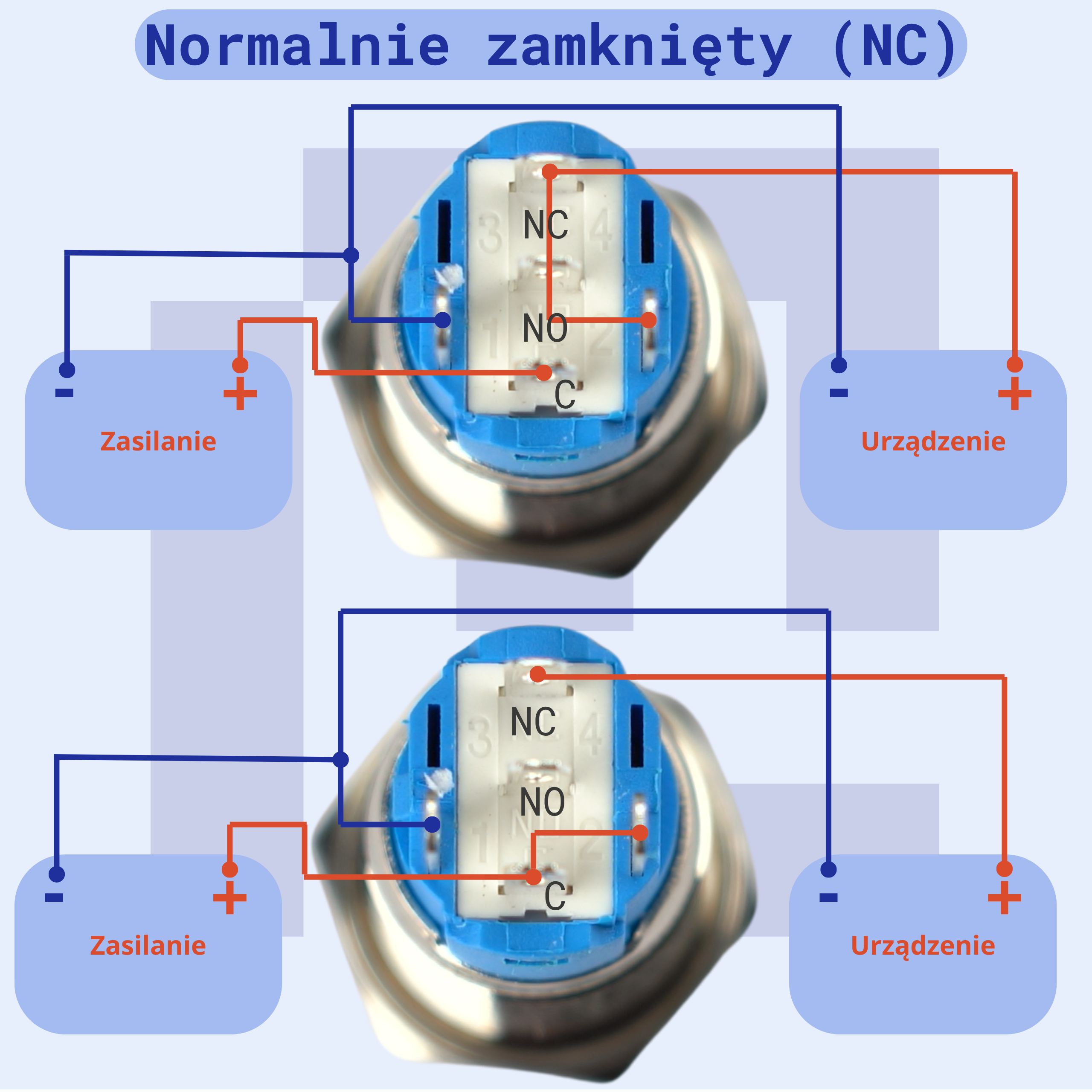

• Połączenie NC i C - obwód pozostaje zamknięty do momentu wciśnięcia przycisku.

Diodę LED można podłączyć tak, aby świeciła na stałe, aktywowała się tylko w momencie wciśnięcia klawisza, lub gasła podczas jego naciskania - w zależności od wybranego schematu zasilania w budowanym układzie.

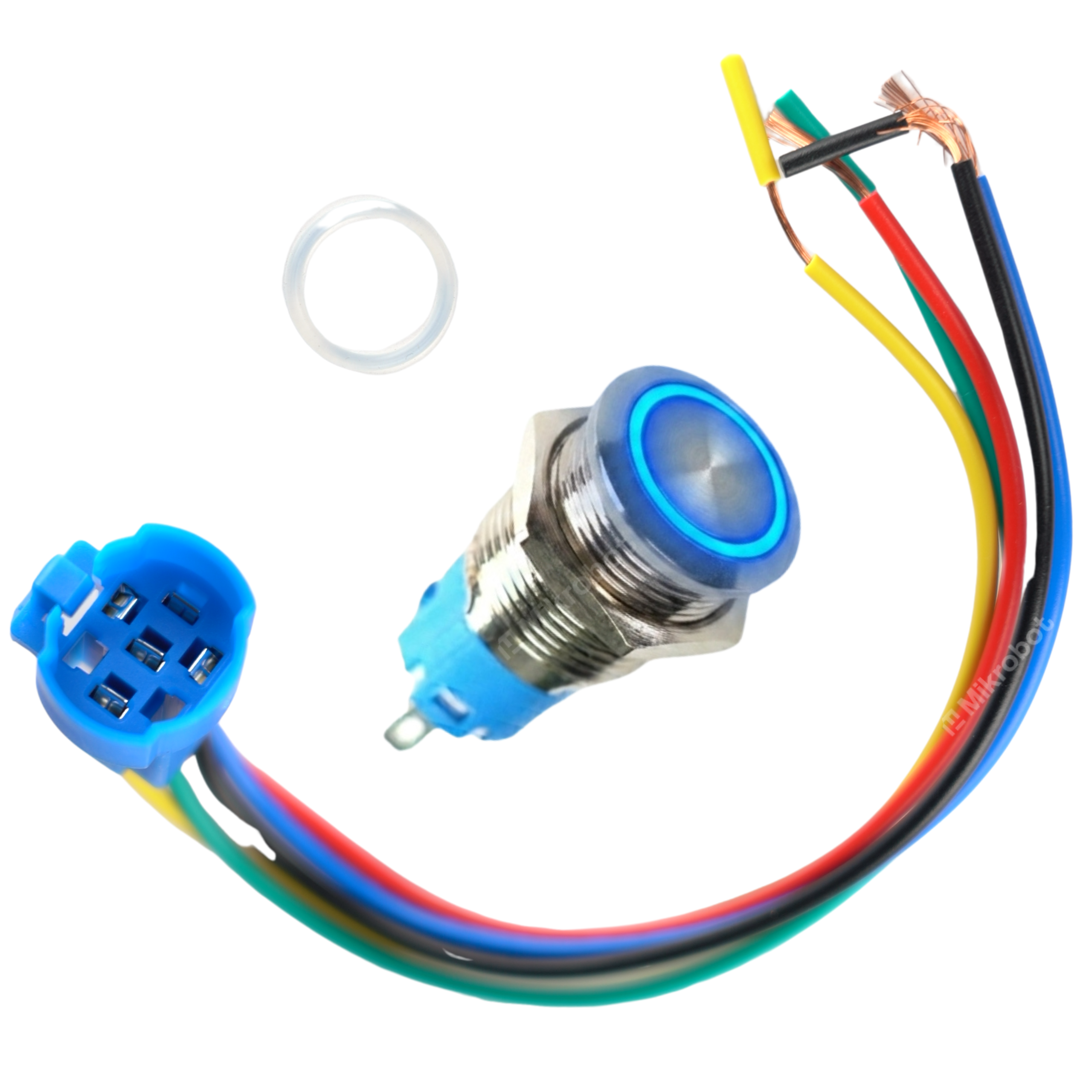

W zestawie

• Przełącznik monostabilny
• Przezroczysty oring
• Dedykowane gniazdo z przewodami (14,5 cm)
• Nakrętka
