Przełącznik przycisk monostabilny wytrzymały 16mm biały LED 3V-6V + gniazdo

Przełącznik monostabilny 16mm z białym podświetleniem LED

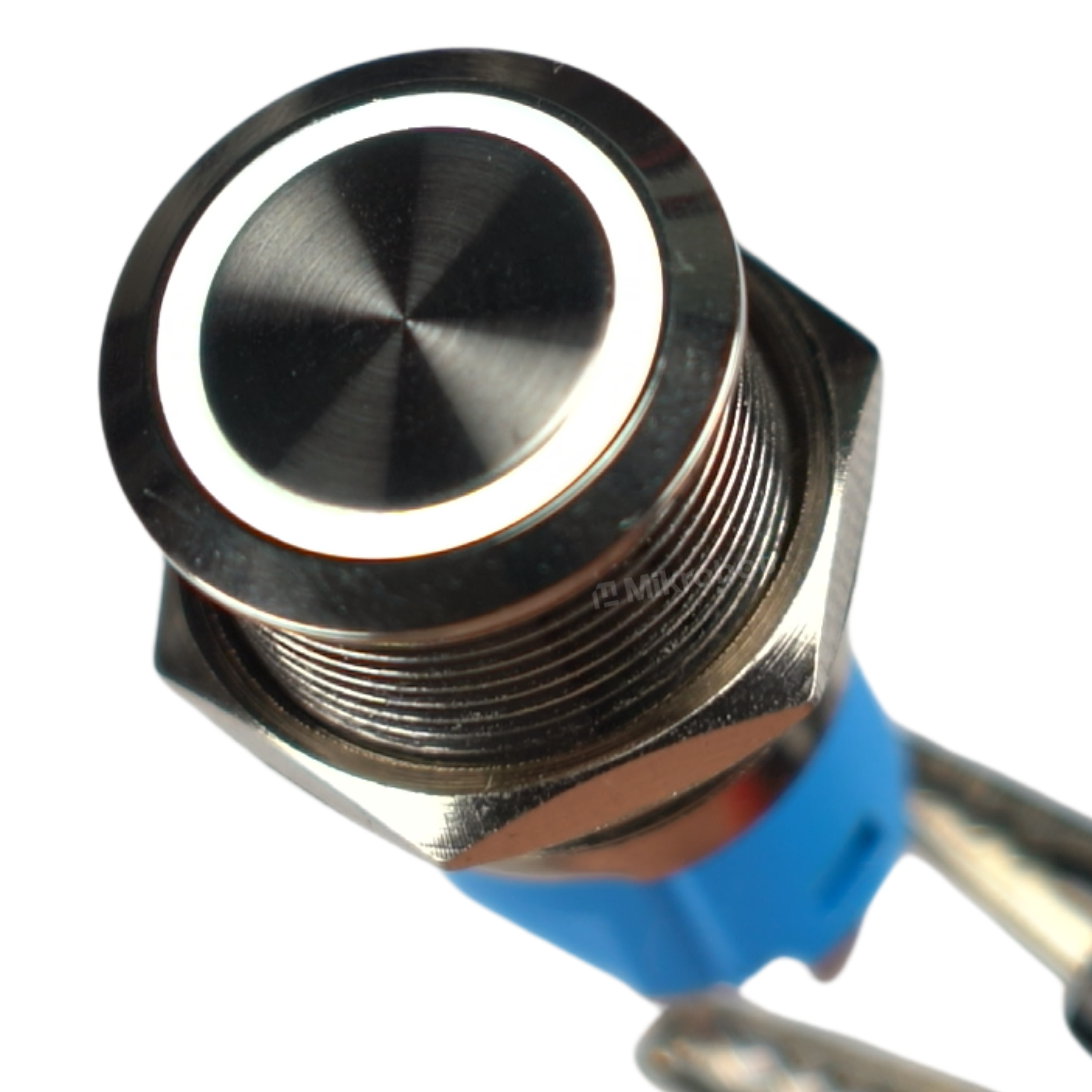

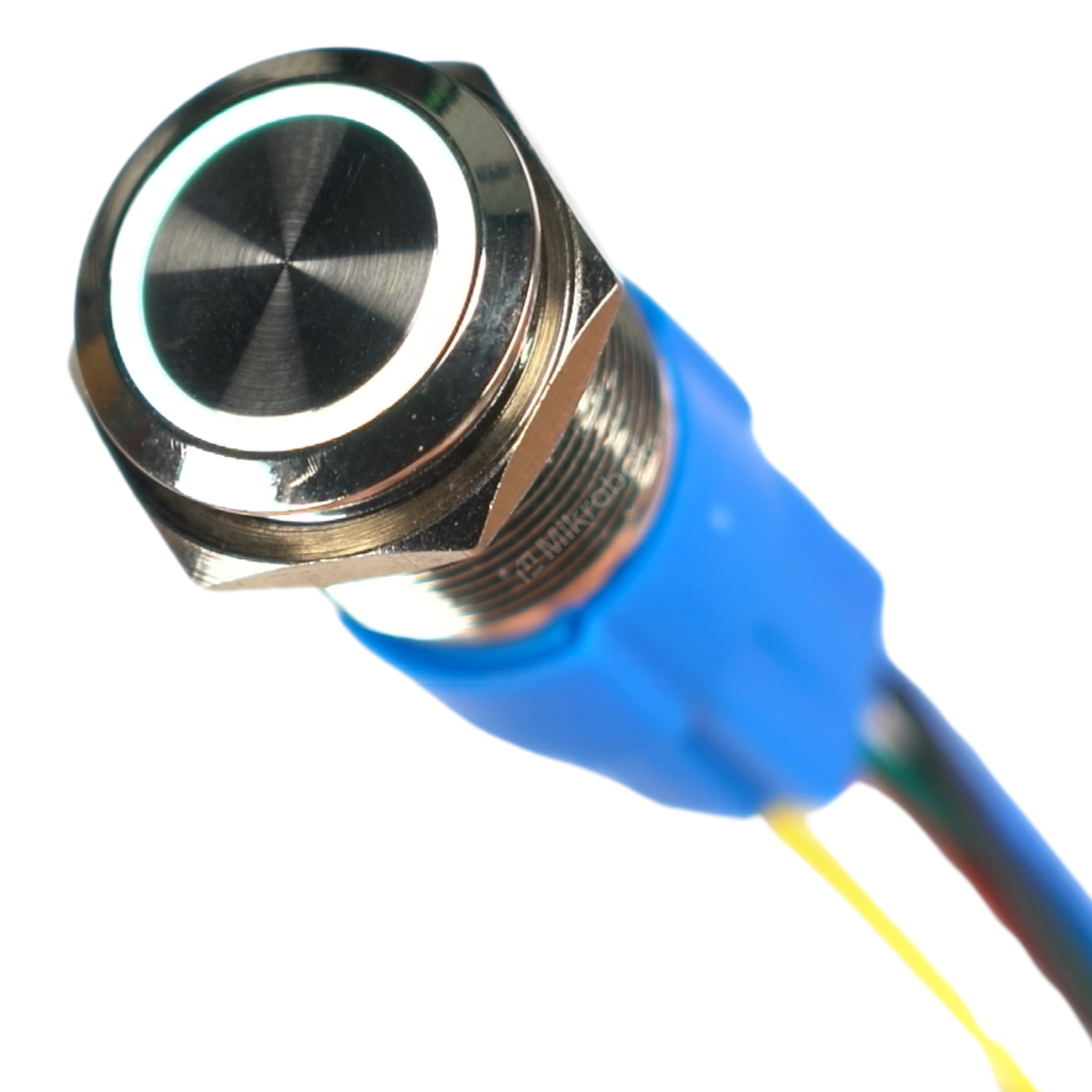

Wysokiej jakości wandaloodporny przycisk monostabilny (samoresetujący) wykonany ze szczotkowanej stali nierdzewnej. Element charakteryzuje się dużą odpornością na korozję oraz uszkodzenia mechaniczne. Został wyposażony w efektowne podświetlenie w postaci białego ringu LED zasilanego napięciem z zakresu 3V - 6V. Do przełącznika dołączone jest dedykowane gniazdo z przewodami, które znacznie ułatwia szybki montaż bez konieczności lutowania bezpośrednio do pinów. Przełącznik posiada gwint montażowy o średnicy 16 mm i doskonale nadaje się do projektów elektronicznych, w tym do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

Prezentowany przycisk wandaloodporny wyróżnia się wysoką niezawodnością oraz precyzją wykonania. Poniżej znajdują się najważniejsze parametry techniczne elementu:

• Typ przełącznika: monostabilny (samoresetujący)
• Konfiguracja styków: 1NO 1NC (piny NO, NC, C)
• Napięcie zasilania podświetlenia: 3V - 6V
• Kolor podświetlenia: biały (ring LED)
• Średnica otworu montażowego: 16 mm

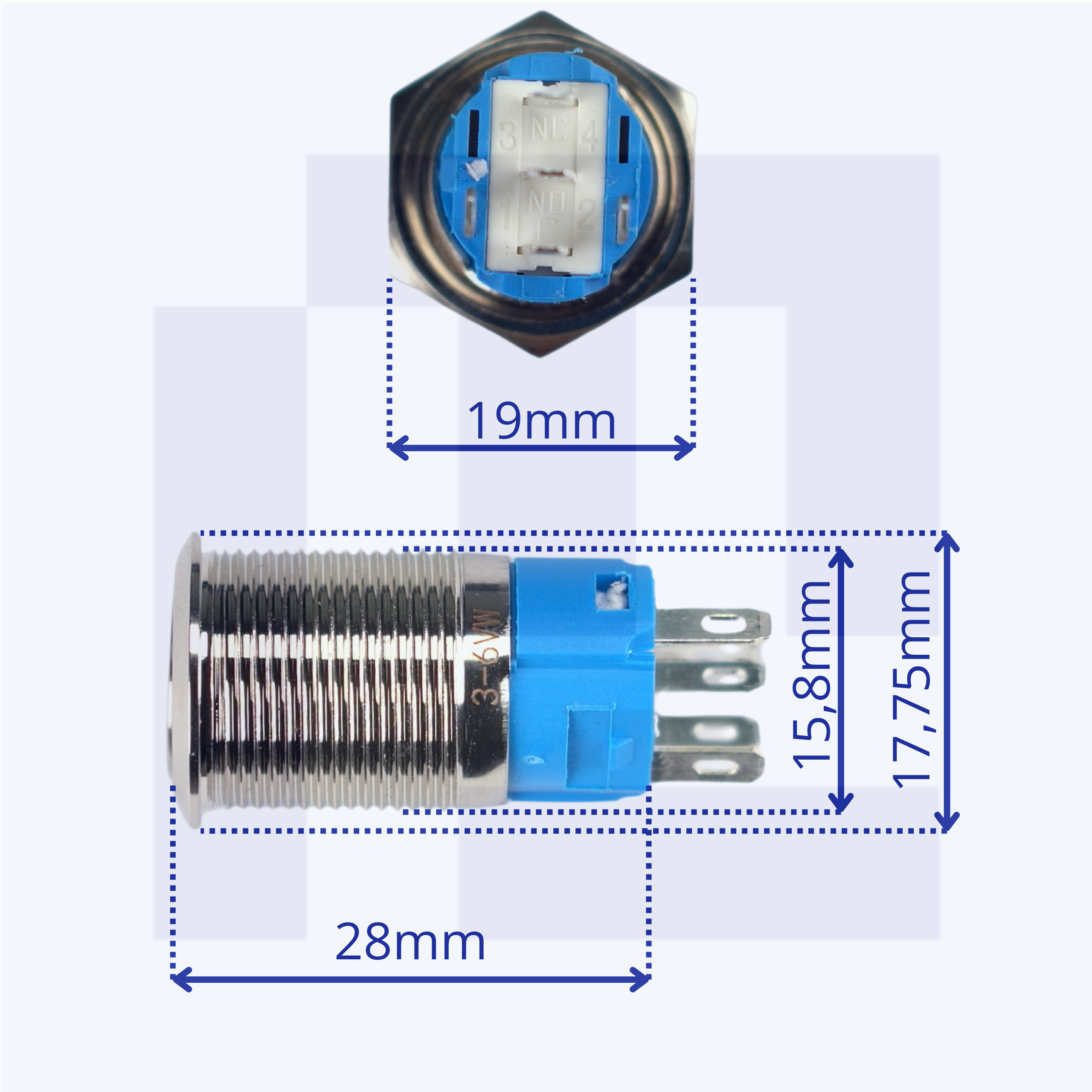

• Wymiary całkowite: 18 x 28 mm
• Średnica klawisza: 14 mm
• Podłączenie: lutowanie / dedykowane gniazdo z przewodami o długości ok. 145 mm (14,5 cm)
• Wyprowadzenia: 5 pinów (2,8 x 7 mm)
• Materiał obudowy: stal nierdzewna szczotkowana
• Temperatura pracy: -20ºC do +55ºC
• Żywotność mechaniczna: 500 000 cykli
• Żywotność elektryczna: 50 000 cykli

Przykładowe zastosowania

Dzięki solidnej konstrukcji i uniwersalnym parametrom, przełącznik sprawdzi się w wielu dziedzinach elektroniki i automatyki. Może być z powodzeniem wykorzystywany w następujących projektach:

• Panele sterowania w maszynach przemysłowych i urządzeniach CNC
• Projekty DIY z wykorzystaniem mikrokontrolerów (do Arduino, do ESP32, do ESP8266, do Raspberry Pi)
• Modyfikacje obudów komputerowych (przyciski zasilania i resetu)
• Systemy kontroli dostępu oraz domofony
• Konsole sterujące w pojazdach, maszynach rolniczych i łodziach
• Zabudowy wandaloodporne wymagające trwałej aparatury łączeniowej

Główne korzyści

Wybór metalowego przycisku wandaloodpornego niesie ze sobą szereg zalet, które bezpośrednio przekładają się na stabilność budowanego układu:

• Szybki i wygodny montaż - dołączone gniazdo z przewodami eliminuje potrzebę ręcznego lutowania przewodów do nóżek przełącznika
• Wysoka trwałość - obudowa ze stali nierdzewnej zapewnia odporność na uszkodzenia i korozję w trudnych warunkach
• Uniwersalność podłączenia - styki NO i NC pozwalają na pracę w trybie normalnie otwartym lub normalnie zamkniętym
• Estetyczny wygląd - szczotkowany metal w połączeniu z białym podświetleniem LED nadaje urządzeniom profesjonalny charakter
• Gotowość do pracy na zewnątrz - dołączona gumowa uszczelka zabezpiecza panel przed wnikaniem zanieczyszczeń
• Elastyczność konfiguracji podświetlenia - możliwość niezależnego sterowania diodą LED lub zintegrowania jej ze stanem przycisku

Instrukcja podłączenia

Przełącznik oferuje różne tryby pracy dzięki wyprowadzeniom NO (Normally Open), NC (Normally Closed) oraz C (Common). Podłączenie realizuje się poprzez dedykowaną kostkę z gniazdem i przewodami (lub lutowanie bezpośrednio do nóżek przełącznika). Podświetlenie LED posiada osobne piny zasilające, co daje szerokie możliwości konfiguracji.

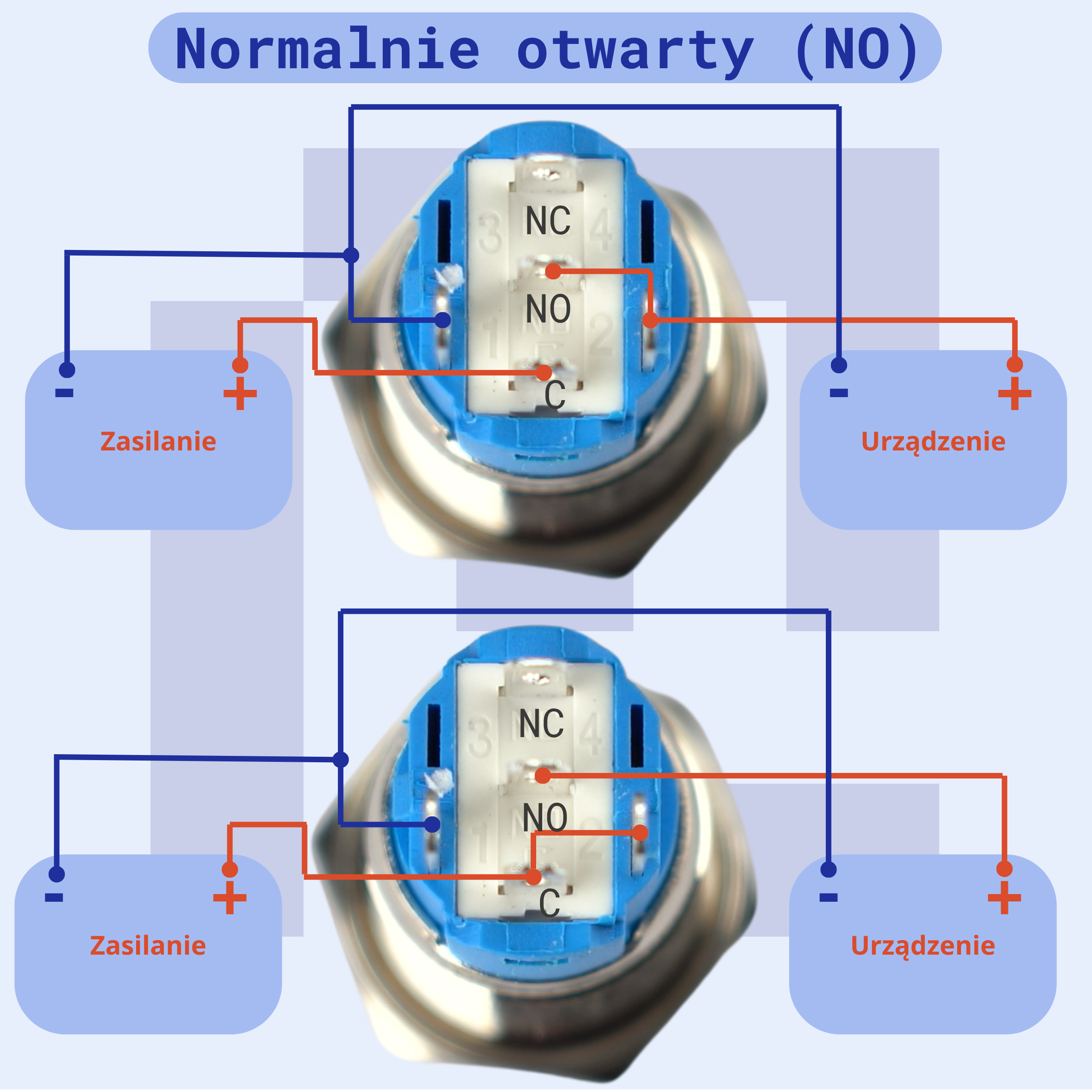

• Połączenie NO i C - obwód pozostaje otwarty do momentu wciśnięcia przycisku.

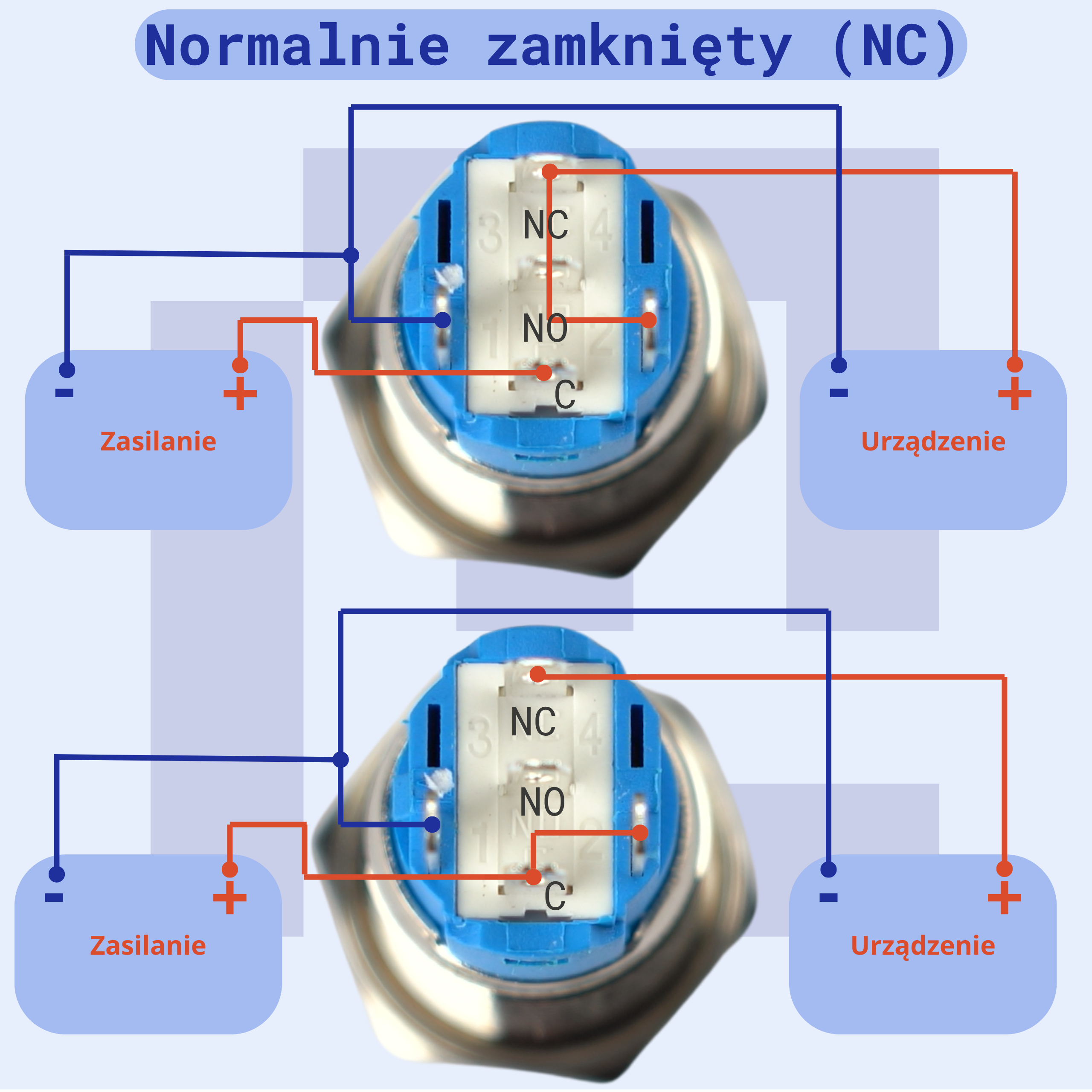

• Połączenie NC i C - obwód pozostaje zamknięty do momentu wciśnięcia przycisku.

Diodę LED można podłączyć tak, aby świeciła na stałe, aktywowała się tylko w momencie wciśnięcia klawisza, lub gasła podczas jego naciskania - w zależności od wybranego schematu zasilania w budowanym układzie.

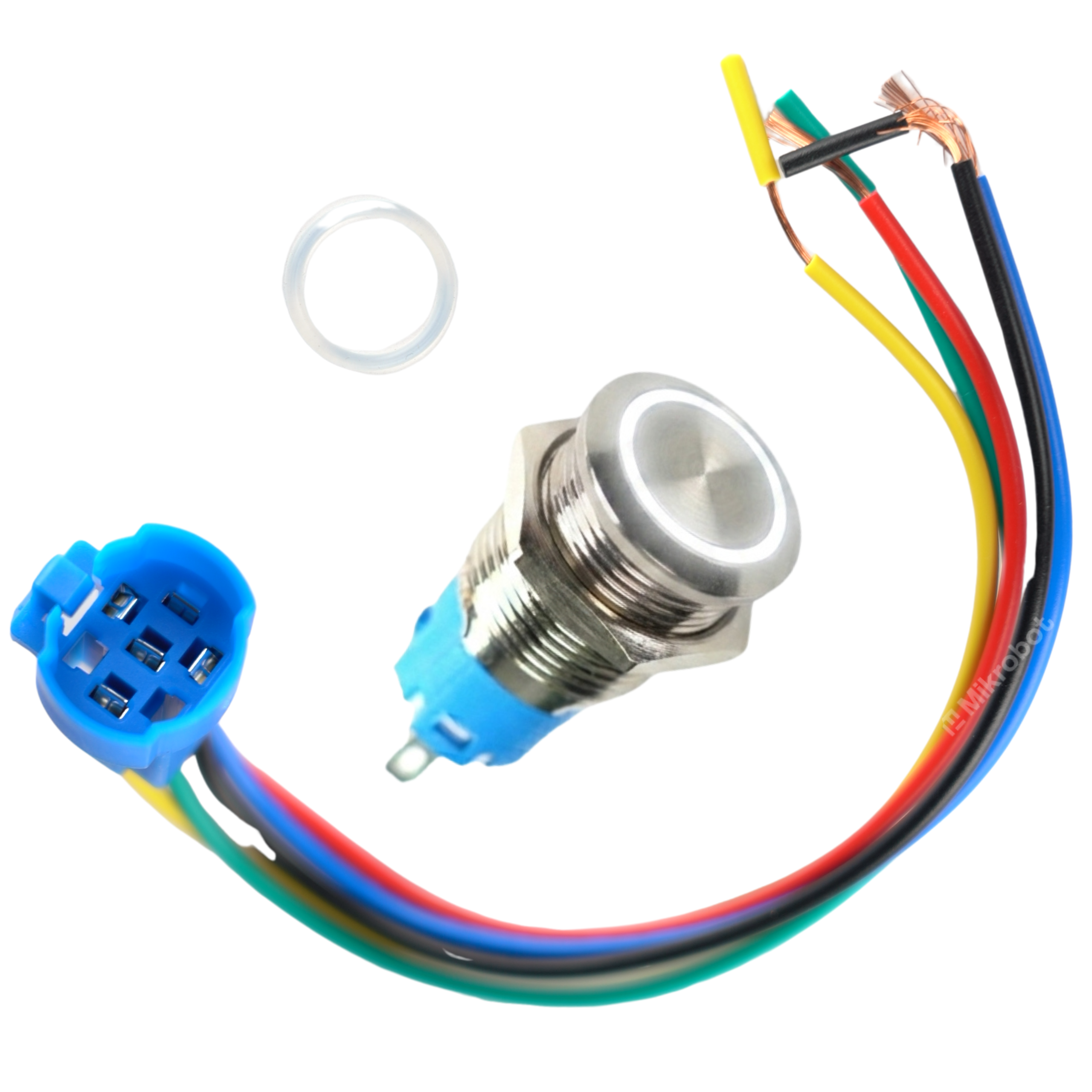

W zestawie

• Przełącznik monostabilny
• Przezroczysty oring
• Dedykowane gniazdo z przewodami (14,5 cm)
• Nakrętka
