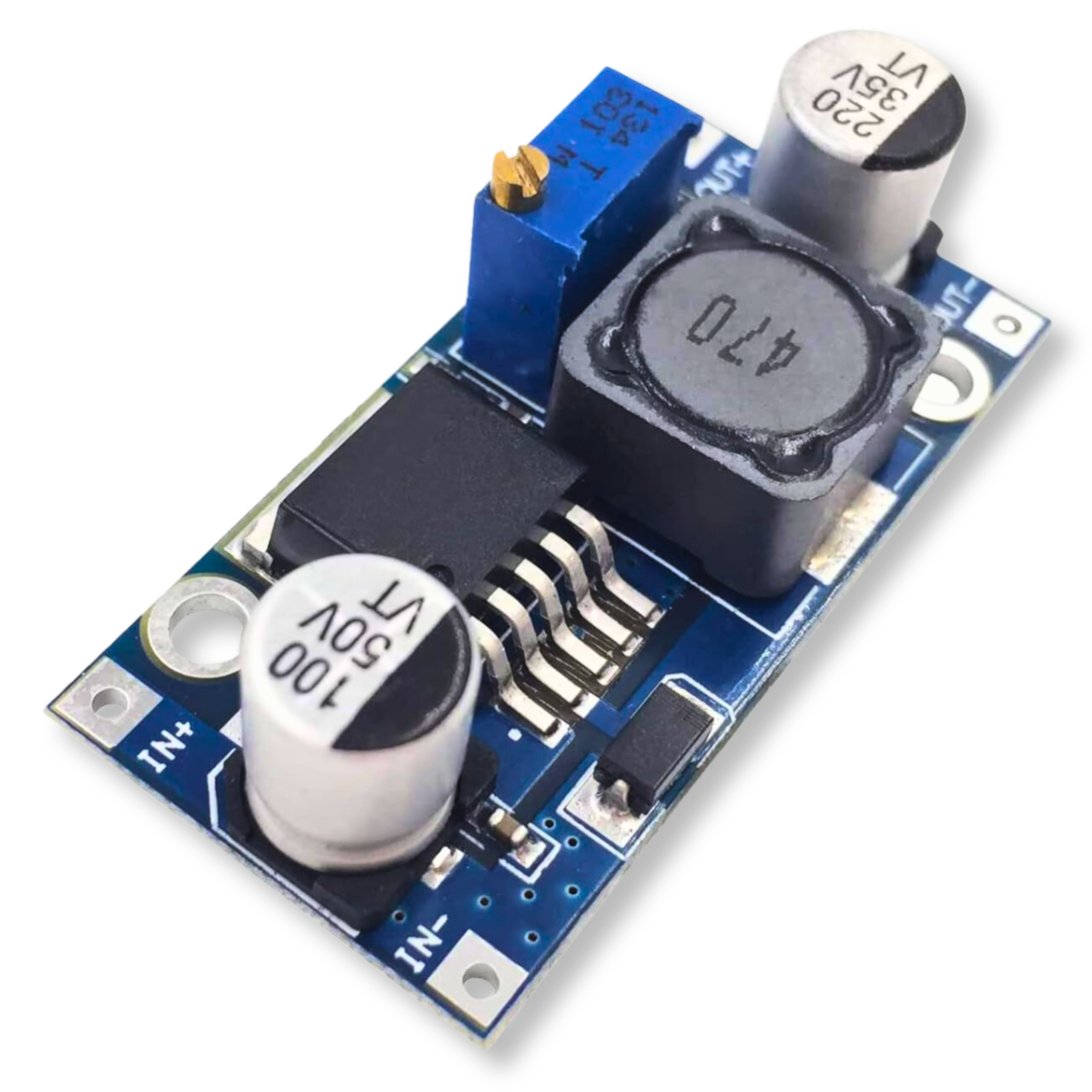

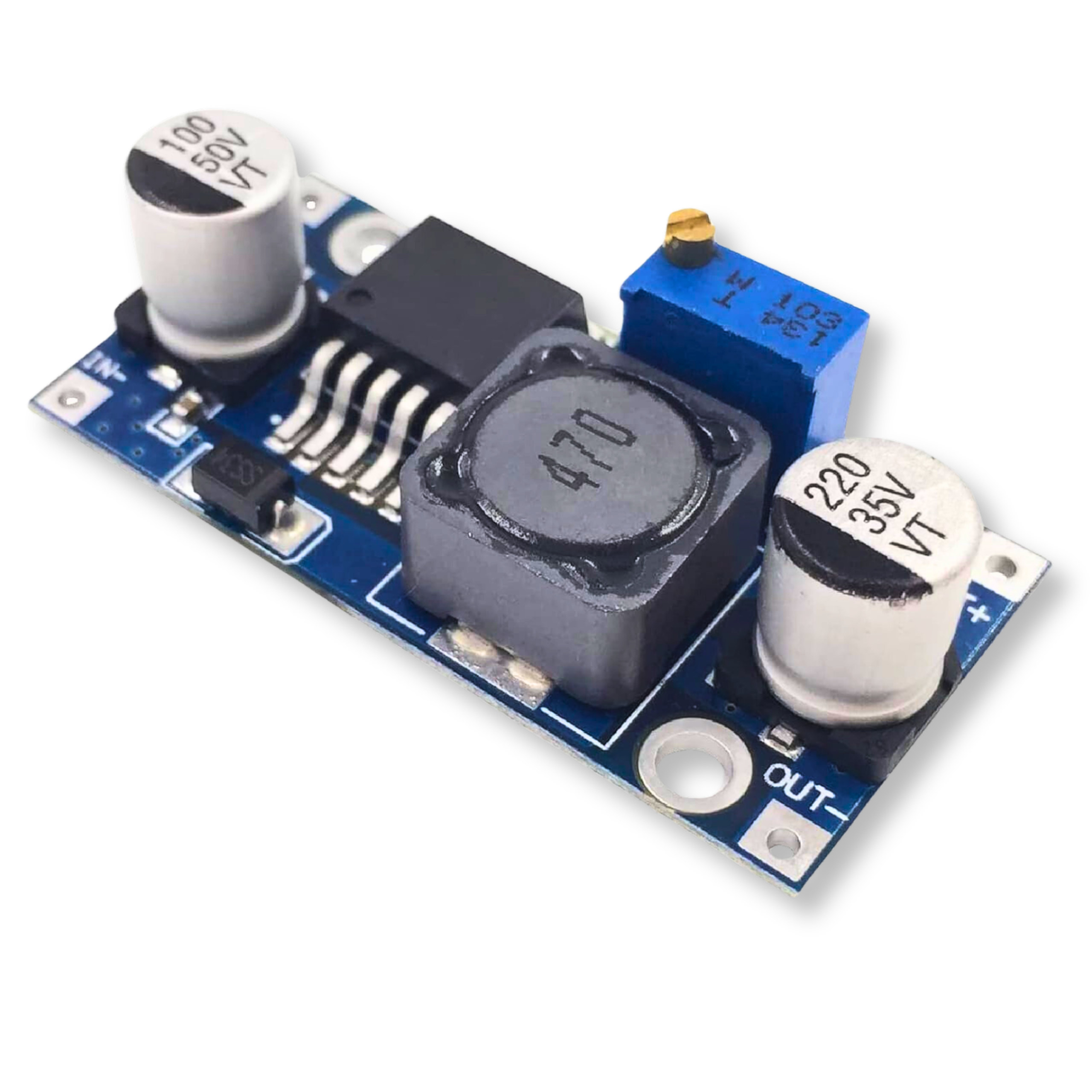

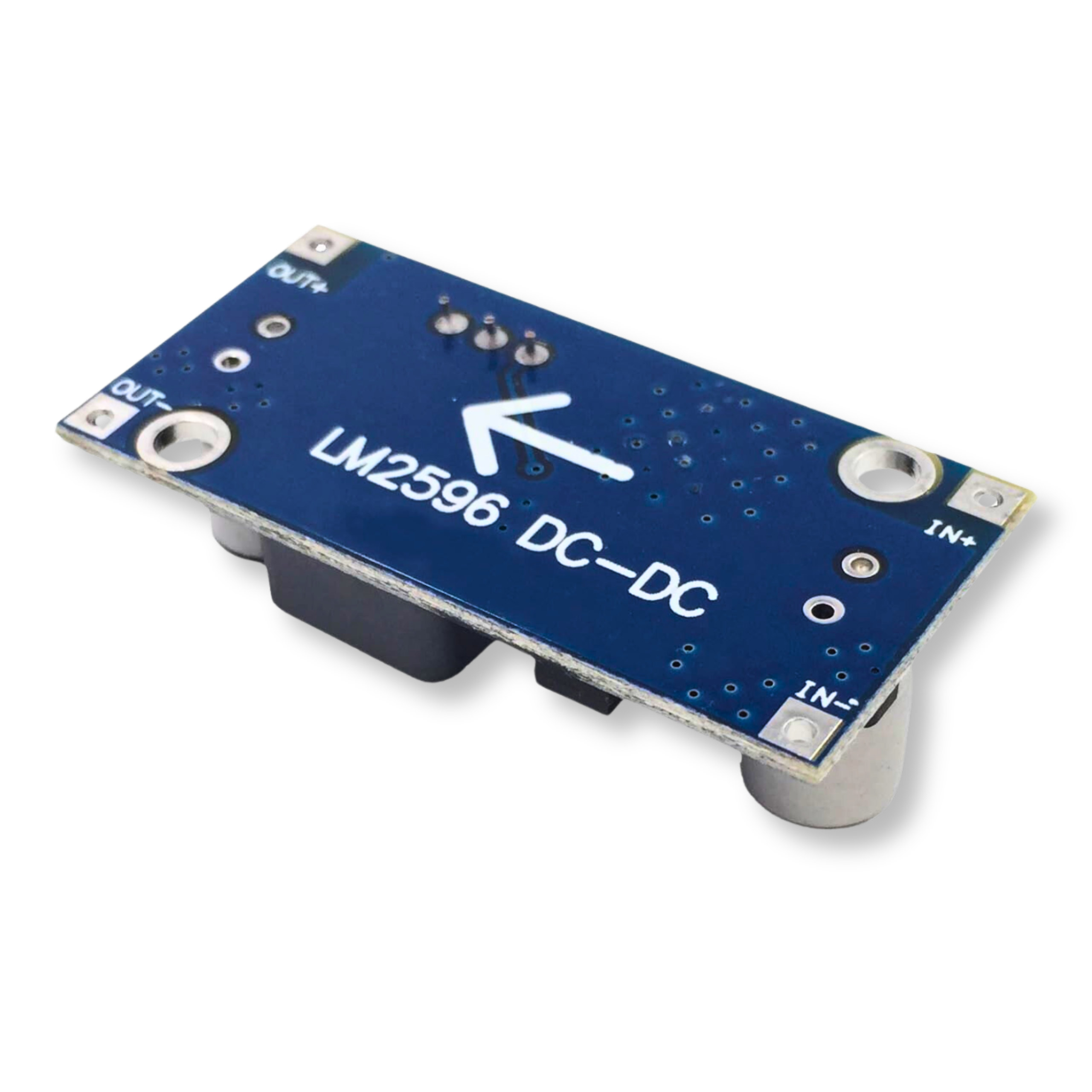

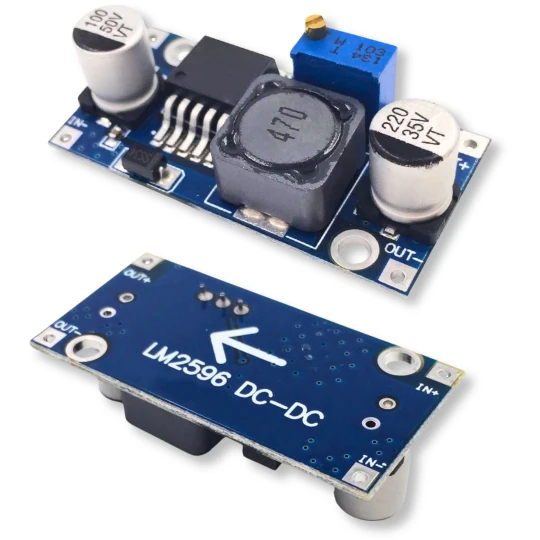

Przetwornica LM2596 DC-DC Step-Down 3.2-35V 3A obniżająca napięcie 1.25-32V

Przetwornica LM2596 DC-DC Step-Down 3.2-35V 3A obniżająca napięcie 1.25-32V

Przetwornica step-down LM2596 to niezawodny moduł DC/DC, idealny do zasilania różnorodnych urządzeń elektronicznych, w tym układów opartych na mikrokontrolerach. Doskonale nadaje się do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi. Dzięki szerokiemu zakresowi napięcia wejściowego od 3.2V do 35V oraz precyzyjnie regulowanemu napięciu wyjściowemu od 1.25V do 32V, moduł ten stanowi uniwersalne rozwiązanie zasilające. Oparty na popularnym sterowniku LM2596S-ADJ, oferuje maksymalny prąd wyjściowy na poziomie 3A (przy zastosowaniu radiatora) i charakteryzuje się wysoką wydajnością konwersji sięgającą 92%.

Kluczowe cechy techniczne

• Sterownik: LM2596S-ADJ
• Napięcie wejściowe: 3.2V - 35V DC
• Napięcie wyjściowe: 1.25V - 32V DC (płynnie regulowane)
• Prąd wyjściowy maksymalny: 3A (wymagany radiator)
• Maksymalny poziom tętnień: 30mV
• Częstotliwość pracy: 150KHz
• Maksymalna wydajność konwersji: 92%
• Regulacja obciążenia: ±0,5%
• Regulacja napięcia: ±2,5%
• Temperatura pracy: od -40°C do +85°C
• Wymiary modułu: 43mm x 21mm x 14mm

Przykładowe zastosowania

• Zasilanie układów logicznych i mikrokontrolerów (do Arduino, do Raspberry Pi, do ESP32)
• Obniżanie napięcia w projektach DIY oraz amatorskiej robotyce
• Stabilne zasilanie czułych układów audio
• Zasilanie systemów oświetlenia LED o dużej mocy
• Dostarczanie energii do układów sterujących silnikami prądu stałego

Korzyści

• Uniwersalność - płynna regulacja napięcia wyjściowego pozwala na dopasowanie zasilania do wielu różnych układów.
• Wysoka sprawność - konwersja na poziomie 92% minimalizuje straty energii w postaci ciepła.
• Kompaktowe wymiary - niewielki rozmiar płytki (43x21x14 mm) ułatwia montaż w ograniczonej przestrzeni obudowy.
• Stabilność parametrów - niski poziom tętnień (30mV) zapewnia bezpieczną i bezawaryjną pracę zasilanych urządzeń.
• Szeroka kompatybilność - idealne rozwiązanie do zasilania popularnych platform takich jak ESP8266, ESP32 czy Arduino.
