Przetwornica Step-Up DC-DC z 2.5V na 5V 8V 9V 12V - podwyższająca napięcie

Przetwornica Boost Step-Up DC-DC 5V-12V

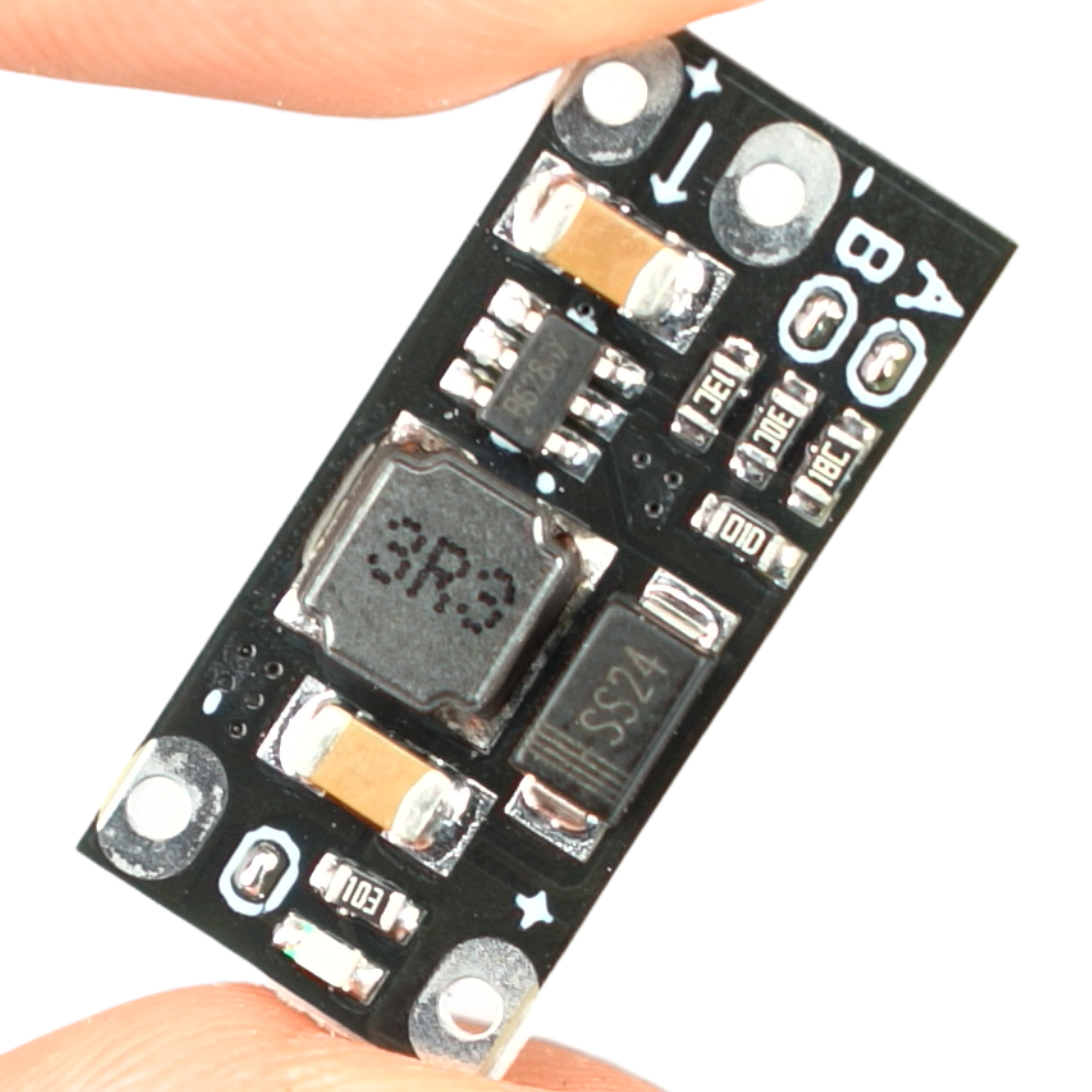

Kompaktowa i wszechstronna przetwornica podwyższająca napięcie typu DC-DC. Umożliwia konwersję napięcia wejściowego z zakresu 2,5V - 12V na jedno z wybranych napięć wyjściowych: 5V, 8V, 9V lub 12V. Wybór odpowiedniego napięcia odbywa się za pomocą wygodnych zworek umieszczonych na spodniej stronie płytki drukowanej. Moduł jest fabrycznie ustawiony na napięcie 12V. Stanowi doskonały wybór do zasilania systemów wbudowanych, układów elektronicznych i projektów kompatybilnych z platformami do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Zakres napięcia wejściowego: 2,5V - 12V (wymagane niższe napięcie niż na wyjściu)

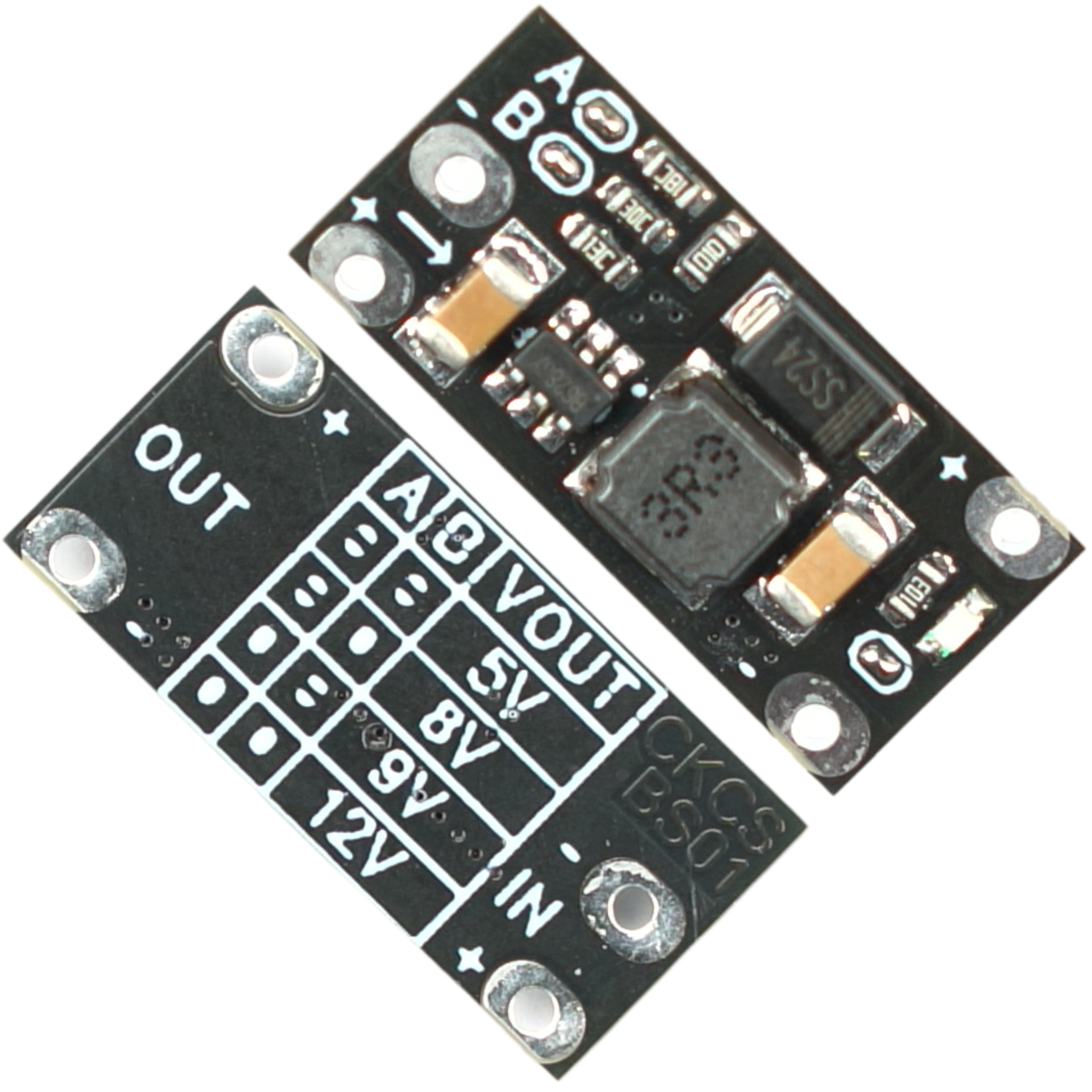

• Dostępne napięcia wyjściowe: 5V / 8V / 9V / 12V (konfigurowane zworkami)
• Maksymalna moc wyjściowa: do 6W
• Sygnalizacja pracy: wbudowana dioda LED
• Konfiguracja fabryczna: napięcie 12V
• Wymiary: 10,5 x 22 x 3,5 mm

Zależność wydajności od napięcia

Ostateczna moc wyjściowa przetwornicy zależy bezpośrednio od parametrów zasilania na wejściu oraz wybranego poziomu na wyjściu. Przykładowe osiągi dla akumulatora Li-Ion 3,7V na wejściu:

• Napięcie 5V - prąd 1,0A
• Napięcie 8V - prąd 0,5A
• Napięcie 9V - prąd 0,45A
• Napięcie 12V - prąd 0,3A

Wydajność dla zasilacza 5V na wejściu przedstawia się następująco:

• Napięcie 8V - prąd 0,7A
• Napięcie 9V - prąd 0,7A
• Napięcie 12V - prąd 0,5A

Przykładowe zastosowania

• Zasilanie układów logicznych i mikrokontrolerów z pojedynczych ogniw litowo-jonowych.
• Dostarczanie stabilnego napięcia 12V dla przekaźników i elementów elektromechanicznych.
• Praca jako element zasilający w przenośnych urządzeniach pomiarowych z układami do Arduino lub ESP32.
• Podwyższanie napięcia z magistrali USB 5V do wymagań czujników zasilanych wyższym napięciem.
• Zasilanie modułów transmisyjnych w systemach komunikacji bezprzewodowej i projektach IoT.

Korzyści z wyboru przetwornicy

• Niezawodna metoda zmiany napięcia poprzez zwarcia na polach lutowniczych, co eliminuje ryzyko przypadkowego przestawienia w porównaniu do potencjometrów.
• Wbudowana optyczna kontrola pracy ułatwiająca diagnozę zasilania w budowanym układzie.
• Pełna gotowość do współpracy z popularnymi modułami do ESP8266 i do Raspberry Pi.
• Niewielkie gabaryty płytki pozwalające na montaż w mocno ograniczonych przestrzeniach.
• Wysoka elastyczność zasilania dzięki możliwości doboru jednego z czterech standardowych napięć w elektronice.
