Stabilizator napięcia AMS1117 4.3-12V/3.3V 1A z diodą sygnalizującą

Stabilizator napięcia AMS1117 4.3-12V/3.3V 1A z diodą sygnalizującą

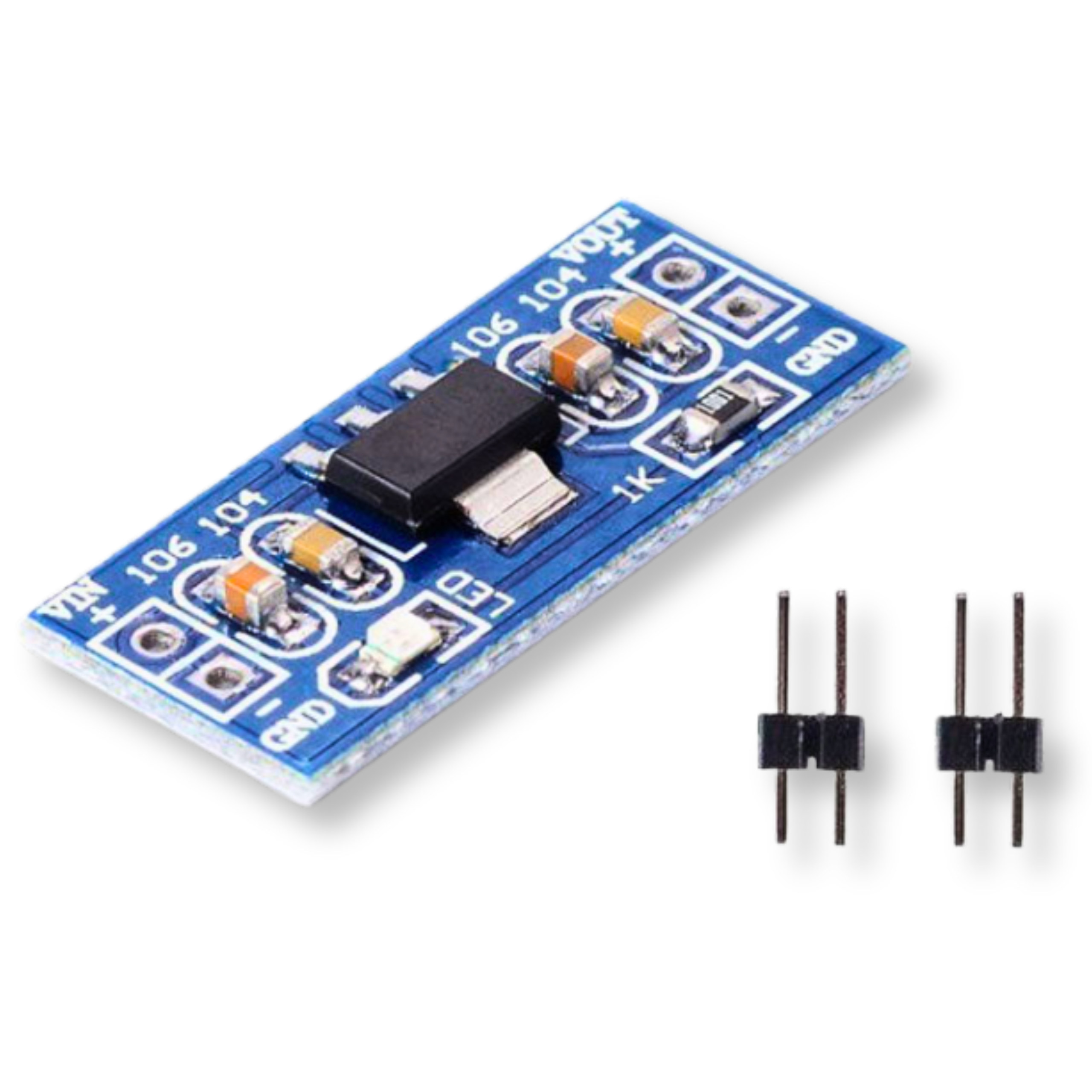

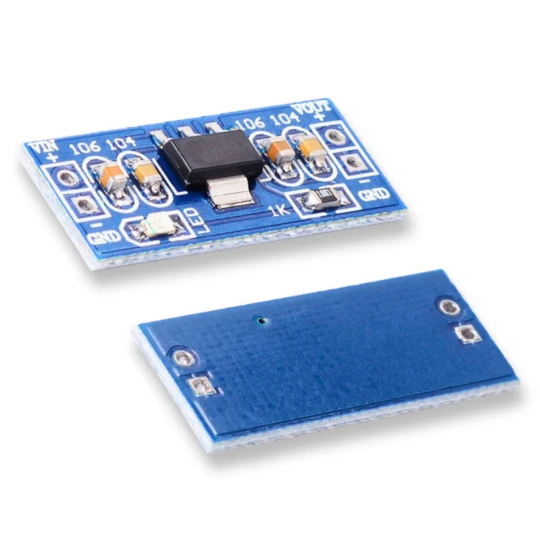

Moduł stabilizatora napięcia AMS1117 to efektywne rozwiązanie do konwersji napięcia wejściowego z zakresu od 4.3V do 12V na stabilizowane napięcie wyjściowe 3.3V. Zapewnia maksymalny prąd wyjściowy do 1A przy napięciu wejściowym 4.5V. Dla pozostałych wartości napięcia wejściowego zaleca się, aby prąd ciągły nie przekraczał 800mA. Należy pamiętać, że napięcie wejściowe musi być zawsze wyższe od wymaganego napięcia wyjściowego 3.3V. Moduł został wyposażony w czerwoną diodę LED, która sygnalizuje jego prawidłową pracę. W komplecie znajdują się również złącza typu goldpin, ułatwiające montaż i integrację modułu w różnych projektach, w tym do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ stabilizatora: AMS1117
• Napięcie wejściowe: od 4.3V do 12V
• Napięcie wyjściowe: 3.3V
• Maksymalny prąd wyjściowy: 1A (prąd ciągły 800mA)
• Sygnalizacja pracy: czerwona dioda LED
• Wymiary modułu: 25mm x 11mm

Przykładowe zastosowania

Dzięki uniwersalnym parametrom, stabilizator AMS1117 doskonale sprawdzi się w wielu układach elektronicznych:

• Zasilanie układów logicznych 3.3V w projektach do Arduino i do Raspberry Pi
• Stabilne źródło zasilania dla modułów komunikacyjnych do ESP8266 i do ESP32
• Zasilanie energooszczędnych czujników i sensorów pomiarowych 3.3V
• Obniżanie napięcia z zasilaczy 5V lub 12V do poziomu 3.3V
• Szybkie prototypowanie układów na uniwersalnych płytkach stykowych

Korzyści

Wybór gotowego modułu stabilizatora napięcia przynosi wymierne ułatwienia podczas tworzenia projektów:

• Gotowy do pracy moduł eliminujący potrzebę projektowania własnego obwodu zasilania
• Natychmiastowa weryfikacja stanu zasilania dzięki wbudowanej diodzie LED
• Niewielkie wymiary 25mm x 11mm umożliwiające instalację w ograniczonych przestrzeniach
• Dołączone piny ułatwiające szybki montaż i podłączenie przewodów
• Szeroki zakres akceptowanego napięcia wejściowego od 4.3V do 12V
