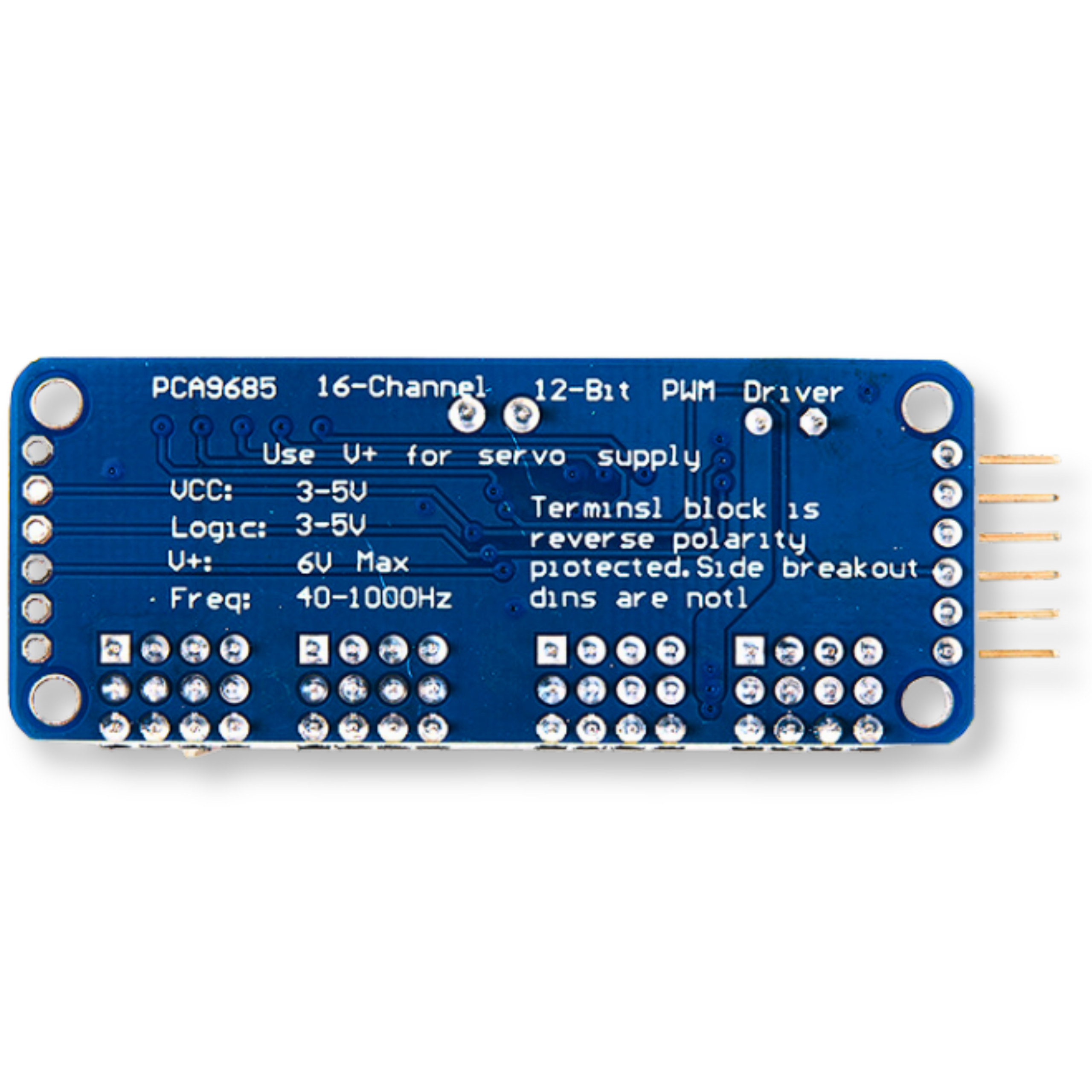

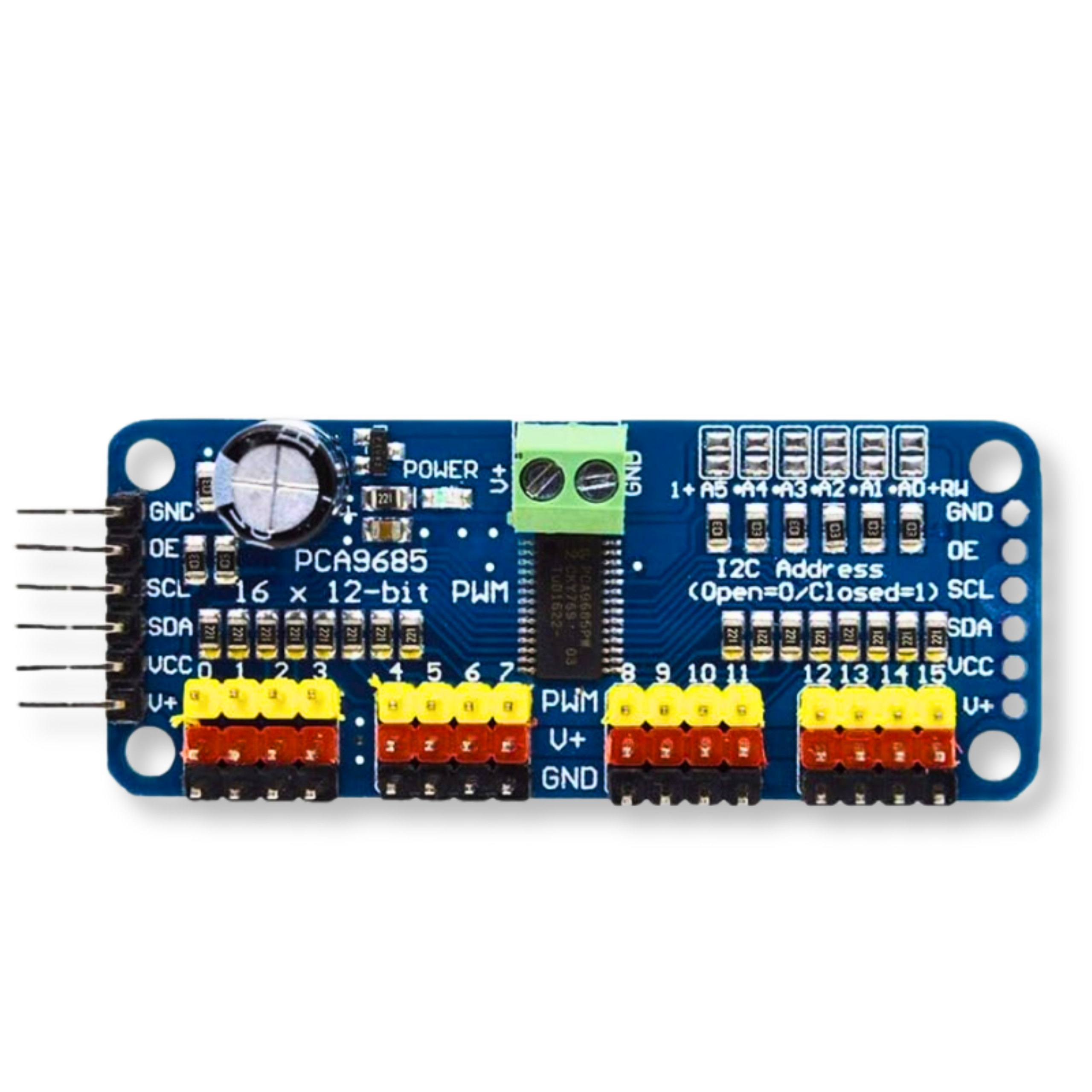

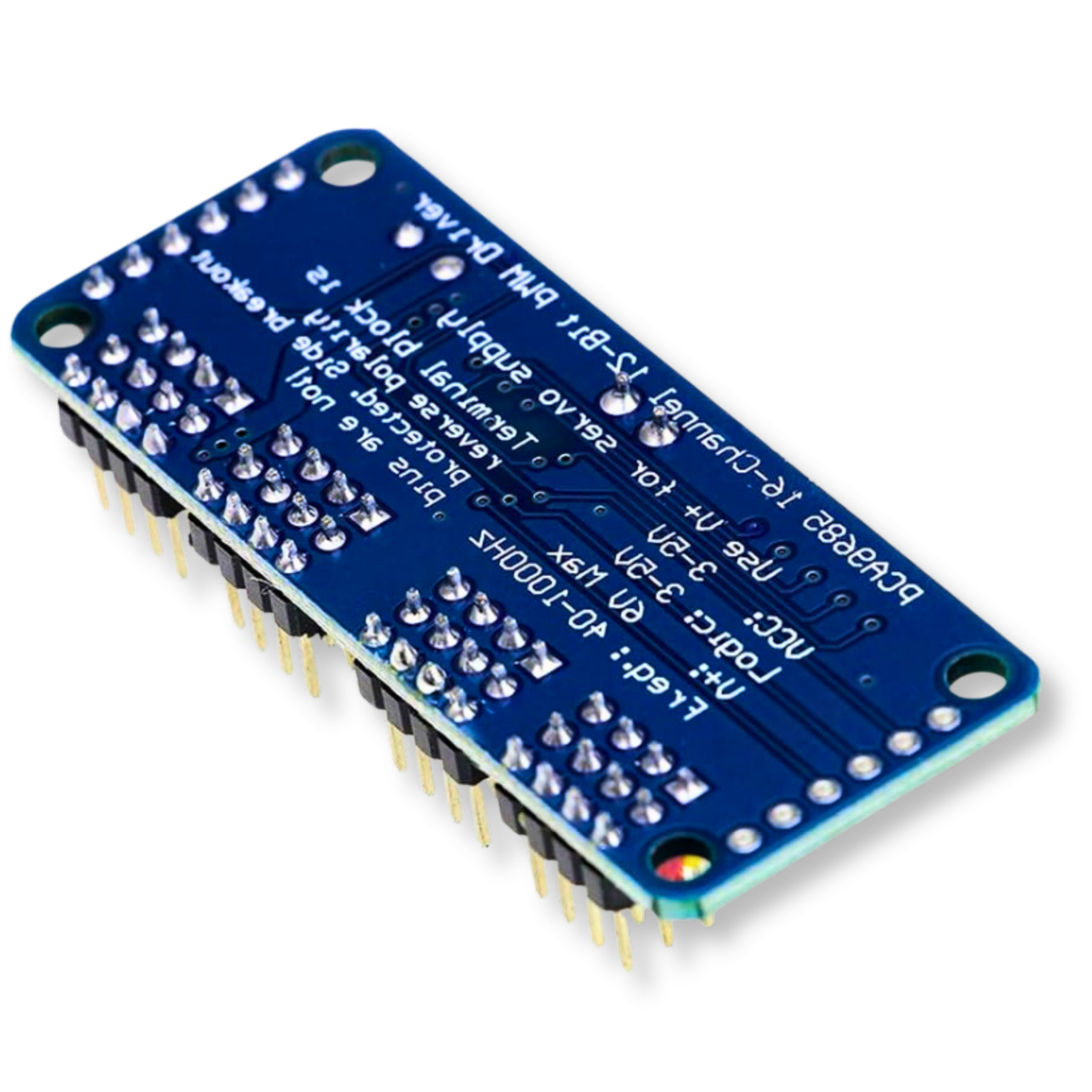

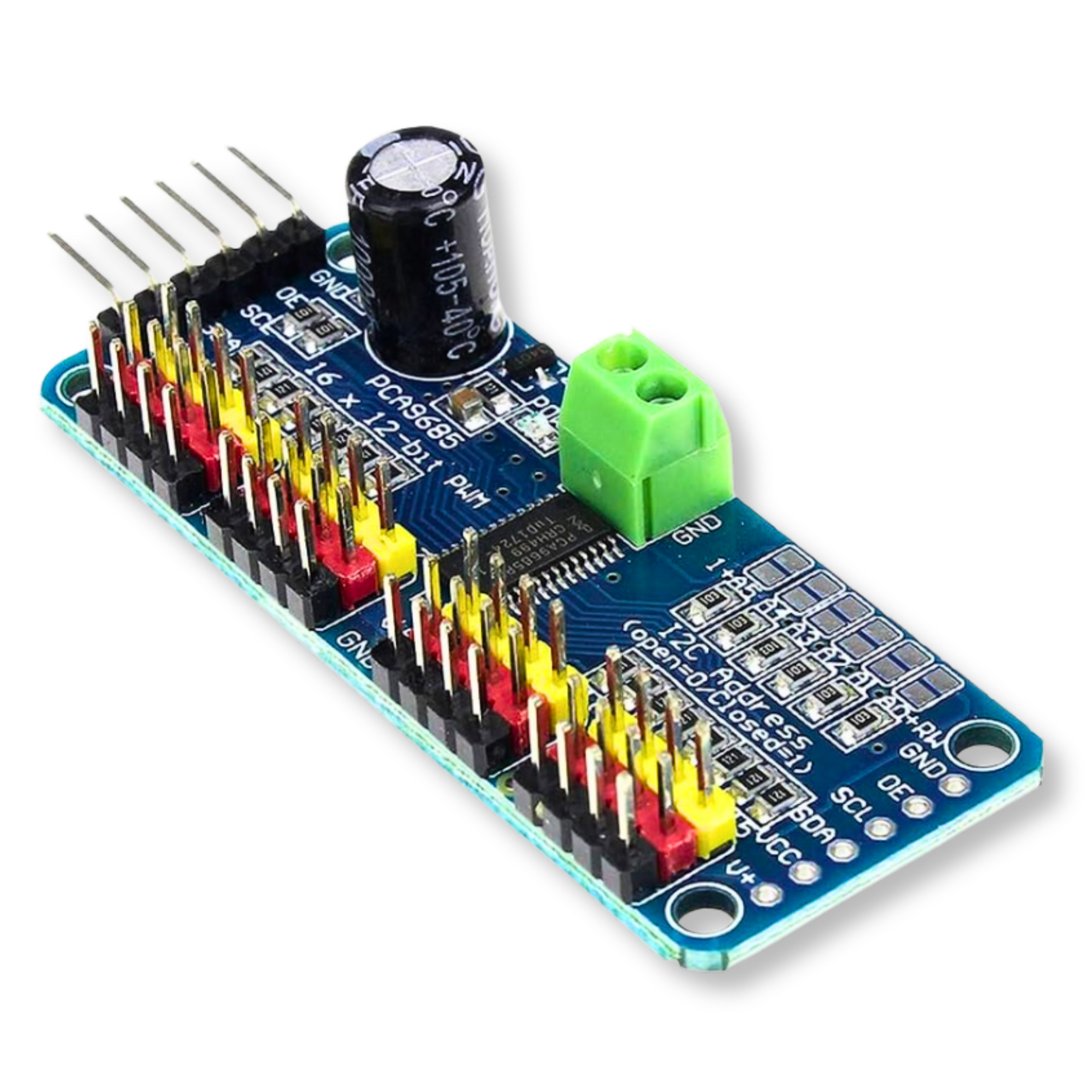

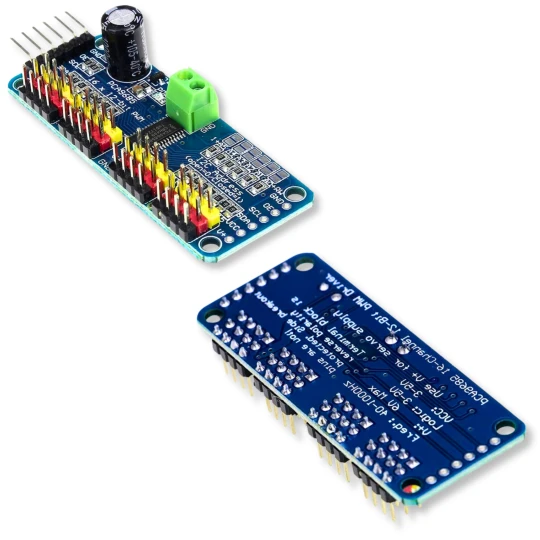

Sterownik 16 kanałowy PCA9685 sterownik serw 12-bit PWM I2C 3-5V do 1000Hz

Sterownik 16 kanałowy PCA9685 sterownik serw 12-bit PWM I2C 3-5V do 1000Hz

Moduł sterownika PWM PCA9685 umożliwia sterowanie serwami, silnikami i diodami LED, minimalizując wykorzystanie wyjść mikrokontrolera. Dzięki komunikacji I2C układ wymaga tylko dwóch linii sygnałowych. Sterownik oferuje 12-bitową rozdzielczość i pozwala na zmianę adresu, co umożliwia połączenie wielu modułów do jednego mikrokontrolera. Komunikacja odbywa się za pomocą magistrali I2C, a moduł jest kompatybilny z napięciami 5V i 3V. Doskonały wybór do Arduino, Raspberry Pi, ESP8266 oraz ESP32.

Kluczowe cechy techniczne

• Napięcie zasilania: od 3V do 5V DC
• Napięcie na kanał: maksymalnie 6V DC
• Kontroler: PCA9685
• Ilość kanałów: 16
• Rozdzielczość: 12-bit
• Częstotliwość sygnału: od 40Hz do 1000Hz
• Interfejs komunikacji: I2C
• Zabezpieczenie: przed podpięciem odwrotnej polaryzacji
• Wymiary: 63mm na 26mm

Przykładowe zastosowania

• Sterowanie wieloma serwomechanizmami w robotach i modelach RC
• Precyzyjna kontrola jasności wielu diod LED jednocześnie
• Rozbudowa ilości wyjść PWM w projektach opartych o mikrokontrolery
• Sterowanie silnikami prądu stałego za pośrednictwem dodatkowych mostków H
• Tworzenie zaawansowanych systemów oświetlenia i automatyki

Korzyści

• Oszczędność wyprowadzeń mikrokontrolera - sterowanie 16 kanałami za pomocą tylko dwóch pinów I2C
• Wysoka precyzja działania dzięki 12-bitowej rozdzielczości sygnału PWM
• Możliwość łączenia kaskadowego wielu modułów dla uzyskania jeszcze większej liczby kanałów
• Bezpieczeństwo układu zapewnione przez wbudowane zabezpieczenie przed odwrotną polaryzacją
• Uniwersalność zastosowań dzięki szerokiemu zakresowi napięć zasilania i kompatybilności z popularnymi platformami
