Zaawansowany sterownik silnika krokowego TMC2208 V3.0

Sterownik silnika krokowego TMC2208 V3.0 to profesjonalny moduł, który jest kompatybilny pinowo z popularnymi układami A4988, DRV8825 oraz Pololu A4988. Moduł zapewnia wyjątkowo cichą i precyzyjną pracę dzięki zintegrowanej technologii stealthChop2 oraz umożliwia dynamiczne sterowanie za pomocą trybu spreadCycle. Jest to doskonały wybór do budowy drukarek 3D, maszyn CNC oraz innych projektów wymagających idealnie płynnego ruchu.

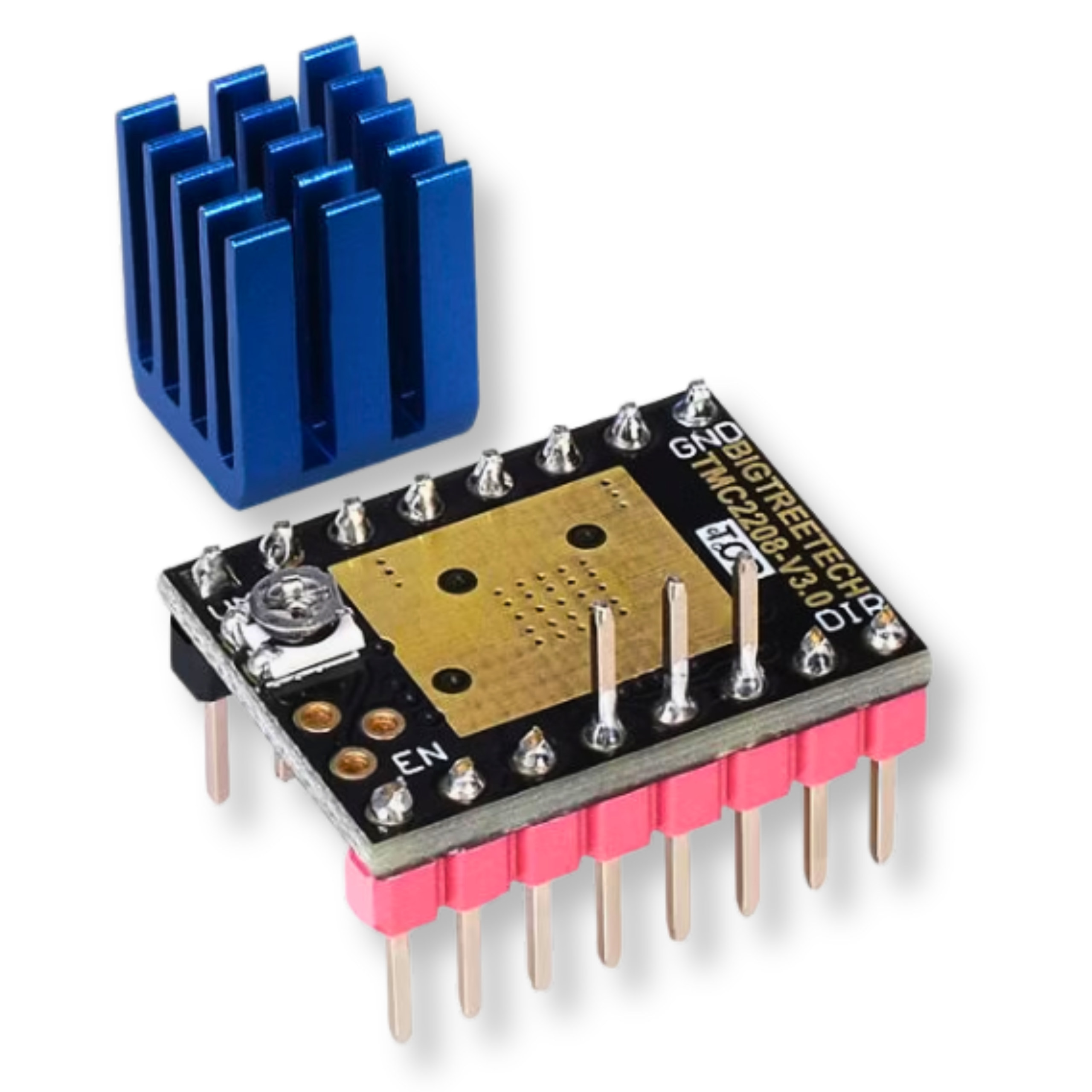

Układ obsługuje podział kroku do 1/16 z możliwością interpolacji do 256 mikrokroków, co znacząco zwiększa dokładność pozycjonowania. Sterownik może być konfigurowany tradycyjnie poprzez piny CFG lub zaawansowany interfejs UART. Kompletny zestaw zawiera dedykowany radiator poprawiający odprowadzanie ciepła oraz niezbędne przewody i zworki połączeniowe.

Kluczowe cechy techniczne

• Zgodność pinowa: kompatybilny z układami A4988, DRV8825 oraz Pololu A4988 (tryb stealthChop może wymagać dostosowania konfiguracji pinów)
• Wydajność prądowa: obsługa prądu do 1.2 A RMS na fazę w trybie ciągłym, maksymalnie 1.7 A na fazę, chwilowo do 2.5 A
• Interfejs sterowania: klasyczne sygnały Step/Dir
• Rozdzielczość kroków: pełny krok, 1/2, 1/4, 1/16
• Napięcie zasilania silnika: od 5.5 V do 45 V (wartość zalecana do 36 V)
• Napięcie części logicznej: od 3.3 V do 5 V
• Metody konfiguracji: sprzętowa przez piny CFG lub programowa przez interfejs UART
• Technologia stealthChop2: gwarantuje wyjątkowo cichą pracę, praktycznie niesłyszalną przy niskich prędkościach, z interpolacją do 256 mikrokroków
• Technologia spreadCycle: zapewnia dynamiczne sterowanie silnikiem z opcjonalną interpolacją do 256 mikrokroków

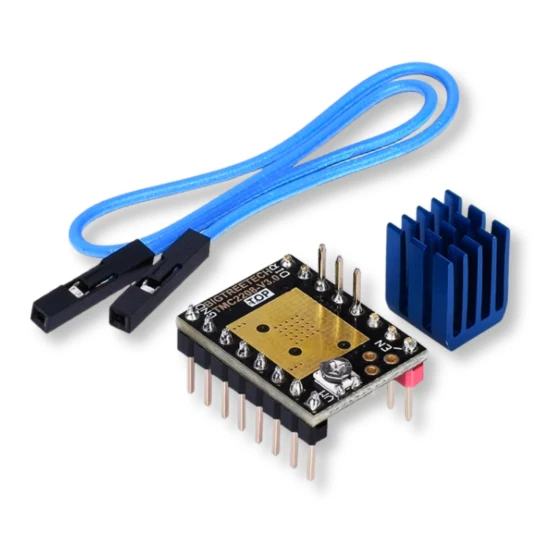

• Zawartość zestawu: sterownik, dedykowany radiator oraz przewód

Przykładowe zastosowania

• Budowa i modernizacja cichych drukarek 3D
• Konstrukcja precyzyjnych amatorskich i półprofesjonalnych frezarek CNC
• Projekty z zakresu robotyki oparte na platformach do Arduino, do ESP32, do ESP8266 oraz do Raspberry Pi
• Systemy automatyki domowej wymagające płynnego sterowania ruchem
• Precyzyjne mechanizmy pozycjonujące w urządzeniach optycznych i pomiarowych

Korzyści z wyboru sterownika TMC2208 V3.0

• Redukcja hałasu: technologia stealthChop2 eliminuje nieprzyjemne dźwięki pracy silników krokowych
• Wysoka precyzja: interpolacja do 256 mikrokroków gwarantuje idealnie płynny ruch mechanizmów
• Łatwa modernizacja: zgodność pinowa z popularnymi sterownikami ułatwia wymianę w istniejących urządzeniach
• Elastyczność konfiguracji: możliwość wyboru między prostym sterowaniem sprzętowym a zaawansowanym interfejsem UART
• Stabilność termiczna: dołączony radiator skutecznie odprowadza ciepło, zapewniając bezawaryjną pracę pod obciążeniem

Link do dokumentacji producenta: https://www.dropbox.com/s/4czib44qqcb9sn3/TMC2208-V3.0%20specification%20.pdf?dl=0
