Termopara Typu K Moduł MAX6675 czujnik temperatury do 800°C SPI do Arduino

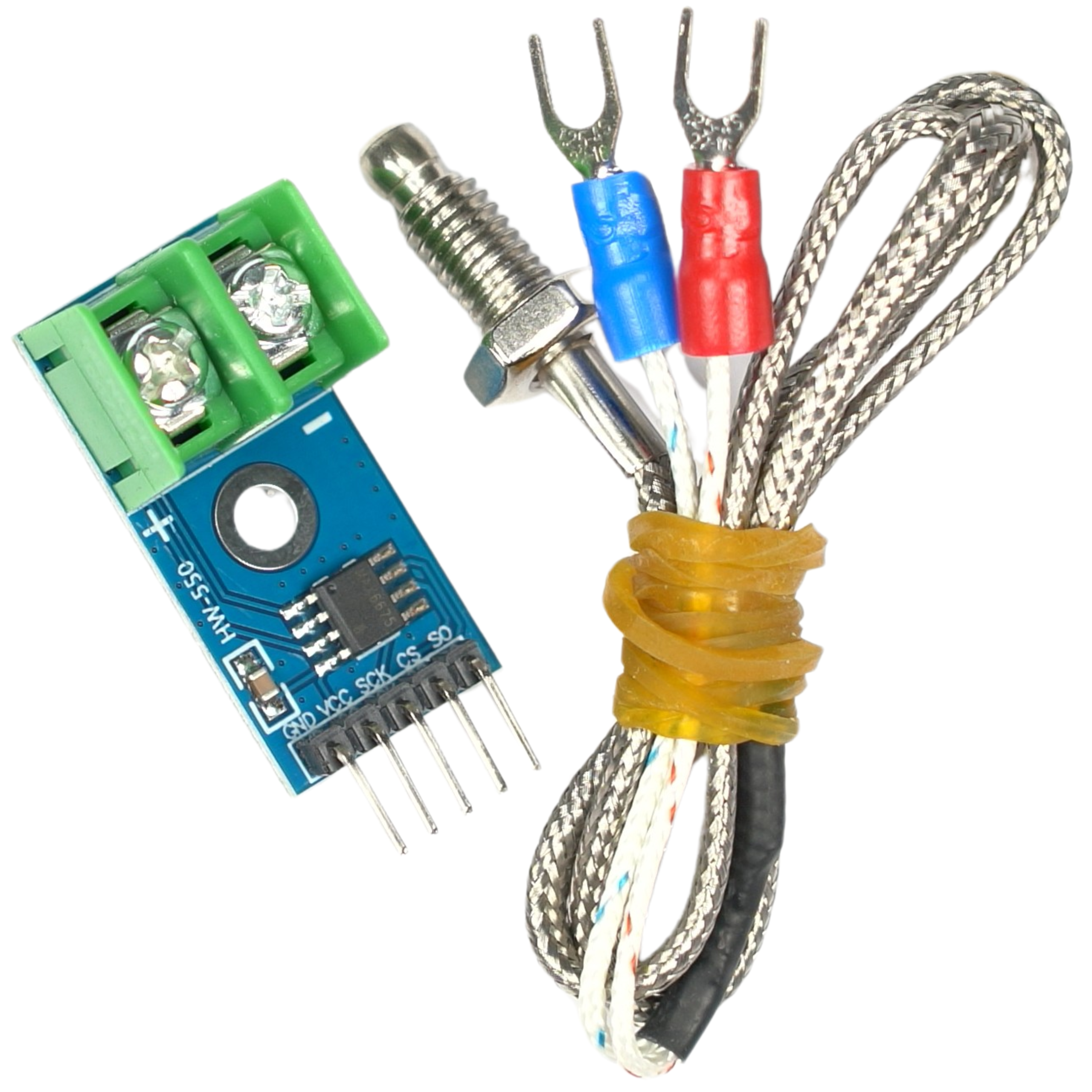

Moduł MAX6675 z termoparą typu K do 800°C

Zestaw zawierający sondę termopary typu K oraz dedykowany moduł z układem MAX6675. Termopary generują bardzo niskie napięcie analogowe rzędu mikrowoltów, dlatego do precyzyjnego odczytu przez mikrokontroler wymagany jest konwerter analogowo-cyfrowy. Układ przetwarza sygnał na postać cyfrową, umożliwiając dokładny pomiar temperatury.

Kluczowe cechy techniczne

• Układ konwertera: MAX6675
• Napięcie zasilania modułu: 3,3 V - 5 V
• Przetwornik ADC: 12-bit (rozdzielczość odczytu 0,25°C)
• Interfejs komunikacyjny: SPI
• Zakres pomiarowy układu MAX6675: od 0°C do 1024°C
• Maksymalna temperatura pracy sondy: 800°C
• Zakres temperatury pracy modułu: od -20°C do 85°C
• Kompensacja zimnych końców: wbudowana
• Wymiary modułu: 32 x 16 mm
• Typ termopary w zestawie: Typ K
• Długość przewodu sondy: 48 cm
• Gwint sondy: M6

Ważne ograniczenia

• Układ MAX6675 mierzy wyłącznie temperatury dodatnie (od 0°C). Pomiar poniżej zera nie jest możliwy.
• Realny górny limit zestawu wyznacza sonda (800°C), a nie układ konwertera (1024°C).

Kompatybilność i podłączenie

Dzięki zastosowaniu standardowego interfejsu SPI, moduł jest łatwy w integracji z popularnymi platformami mikrokontrolerów. Odczyt danych jest szybki i niezawodny. Produkt jest zgodny m.in. z:

• do Arduino
• do ESP8266
• do ESP32
• do Raspberry Pi
• do STM32

Przykładowe zastosowania

• Pomiar temperatury w piecach lutowniczych i grzewczych
• Kontrola temperatury procesów przemysłowych
• Monitorowanie systemów wydechowych i silników spalinowych
• Budowa stacji lutowniczych BGA i precyzyjnych lutownic
• Pomiary w komorach wędzarniczych i suszarniach
• Systemy HVAC i instalacje ciepłownicze (zakres dodatni)

Korzyści

• Wysoka precyzja dzięki dedykowanemu układowi MAX6675 z 12-bitowym przetwornikiem ADC
• Szeroki zakres pomiarowy umożliwiający pracę w wysokich temperaturach do 800°C
• Wbudowana kompensacja zimnych końców — brak potrzeby dodatkowego czujnika referencyjnego
• Gotowy do użycia zestaw zawierający moduł, sondę i przewody połączeniowe
• Prosty montaż mechaniczny sondy dzięki zastosowaniu uniwersalnego złącza z gwintem M6
• Bezproblemowa integracja z systemami pracującymi na napięciach logicznych 3,3 V oraz 5 V

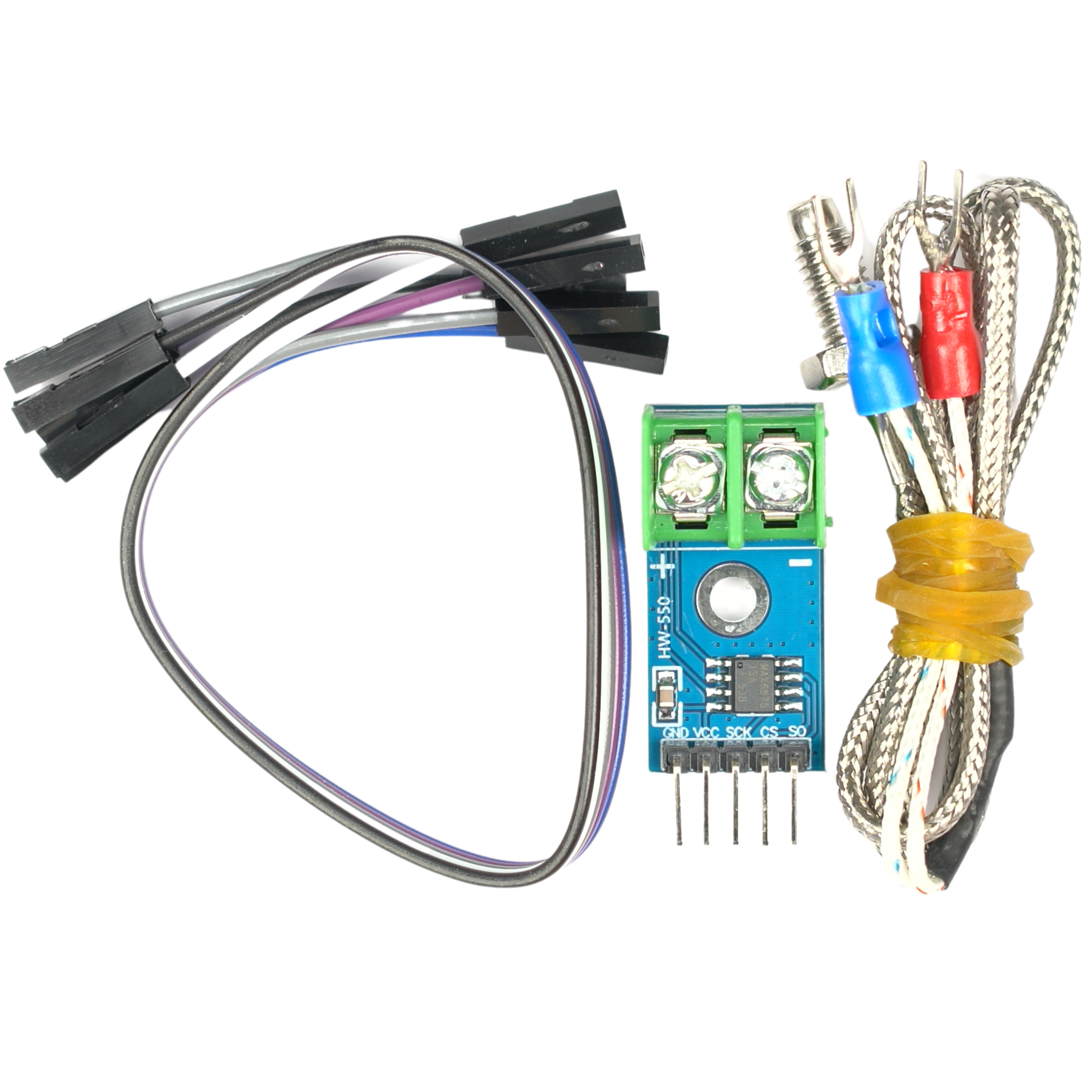

Zawartość zestawu

W komplecie znajdują się wszystkie elementy niezbędne do natychmiastowego rozpoczęcia pomiarów:

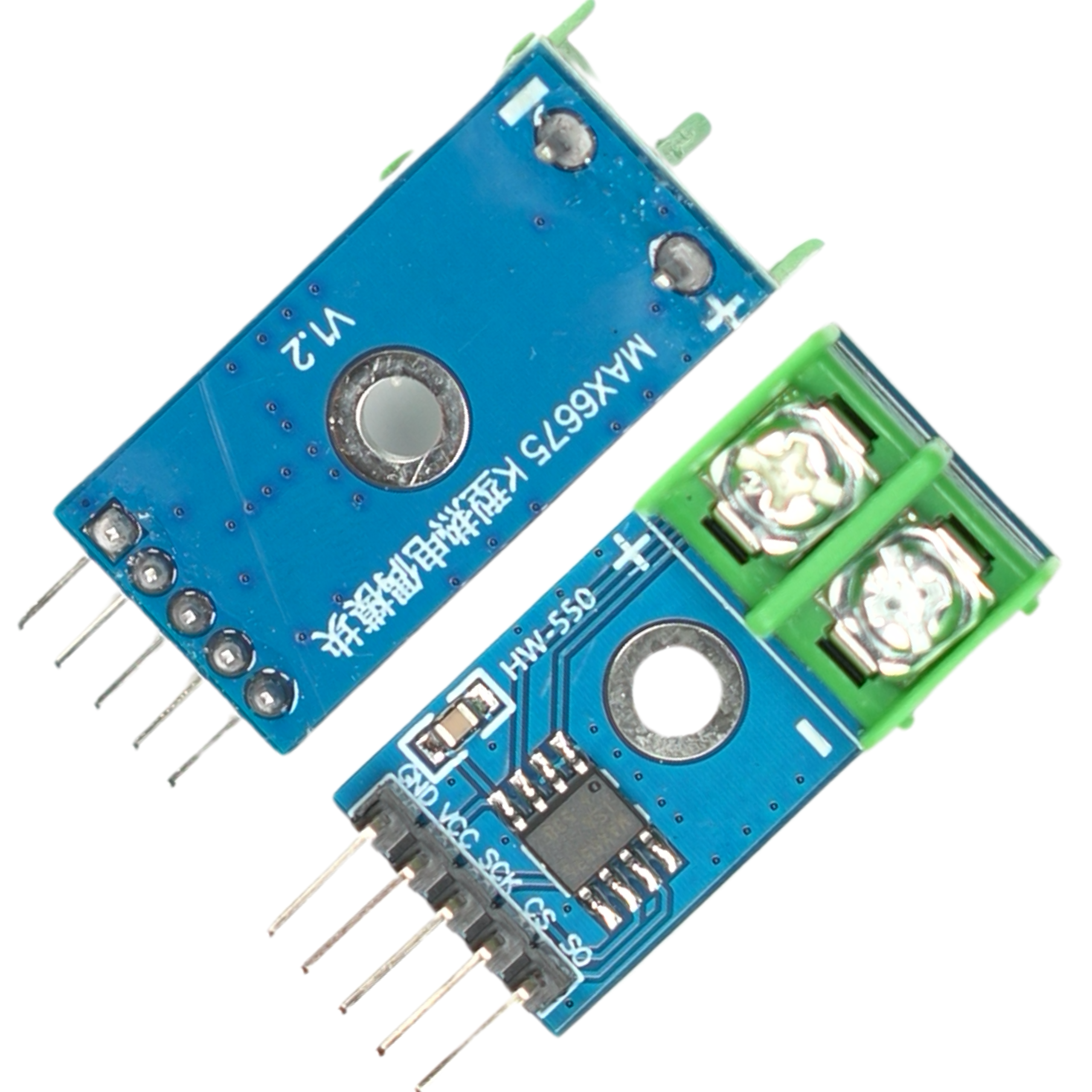

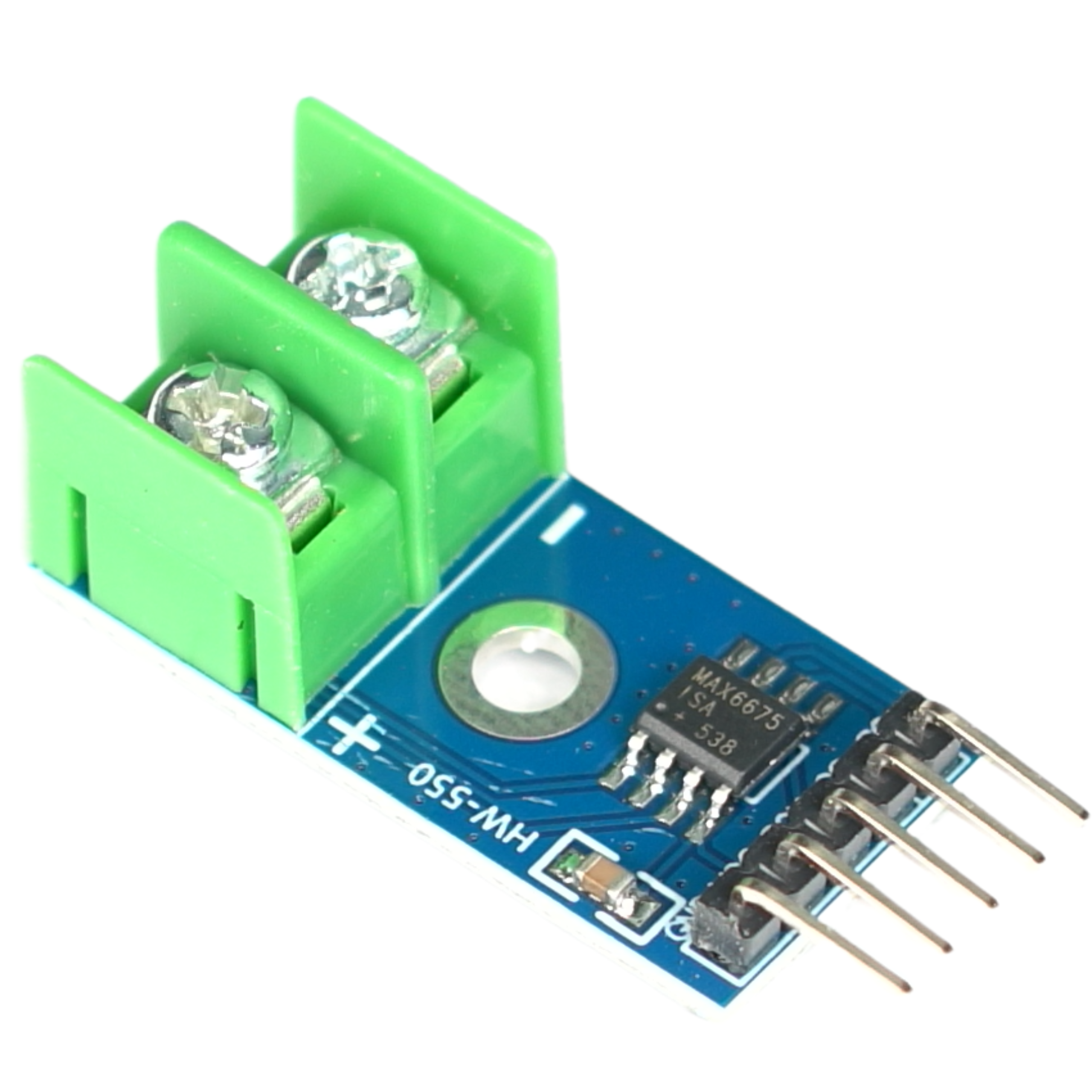

• Moduł konwertera z układem MAX6675

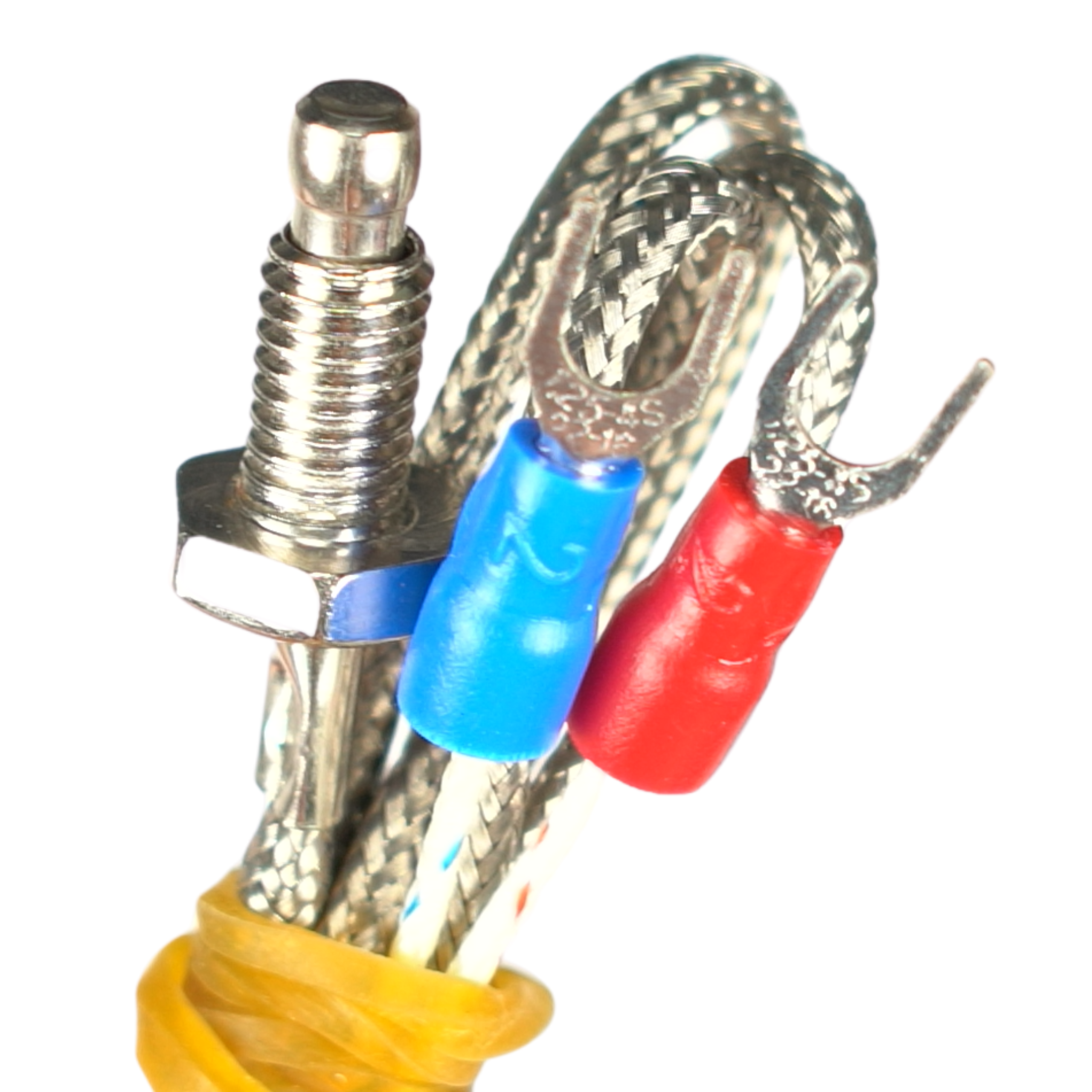

• Sonda pomiarowa termopary typu K z końcówkami widełkowymi
• Przewody połączeniowe żeńsko-żeńskie — 5 sztuk
