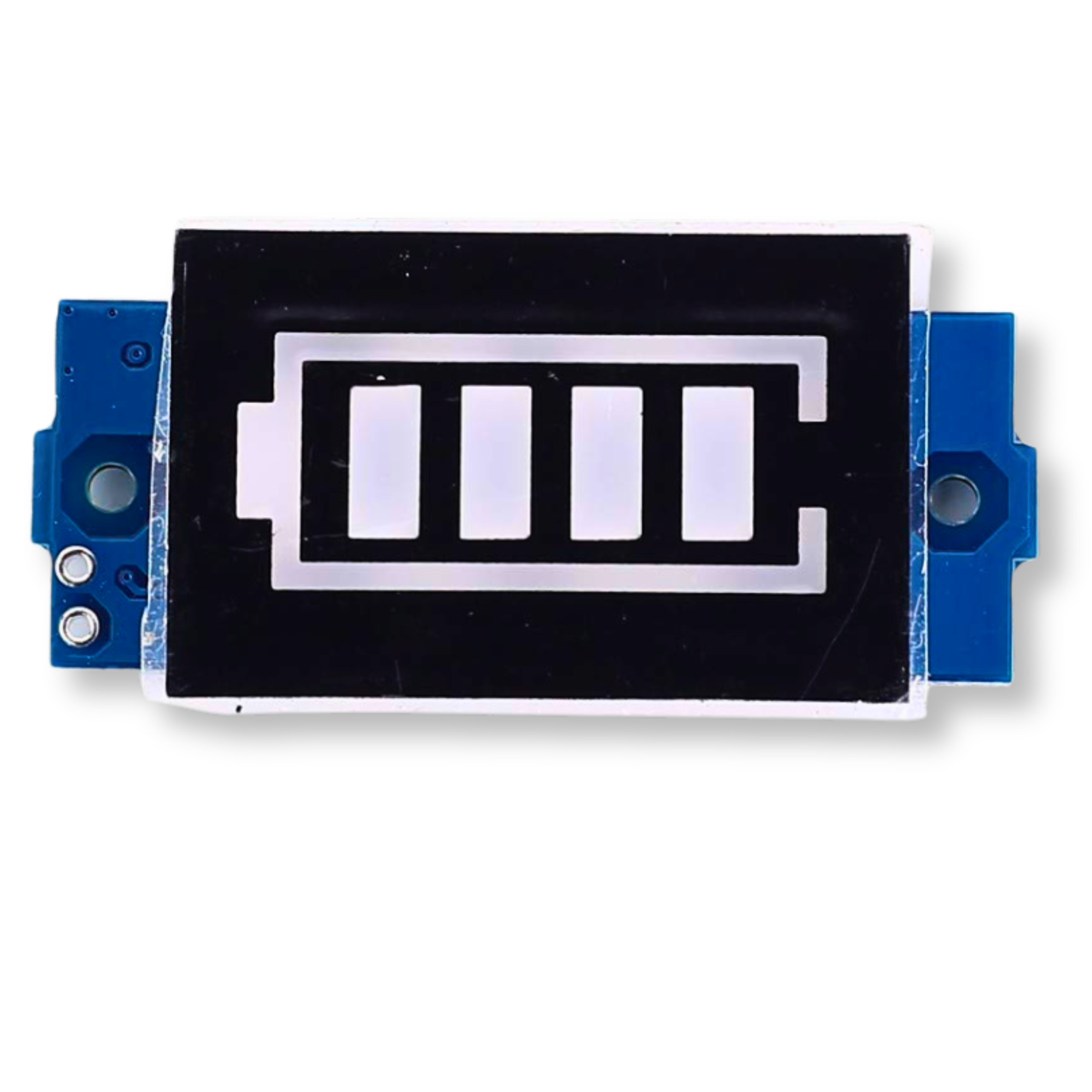

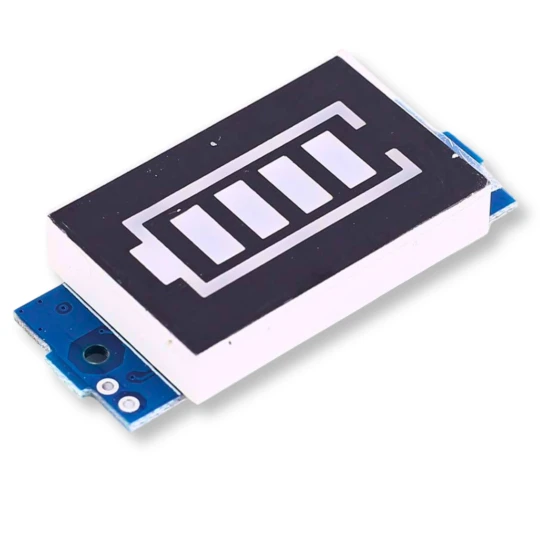

Wskaźnik naładowania poziomu baterii Li-Ion/Li-Po 4S z wyświetlaczem LED

Wskaźnik naładowania poziomu baterii Li-Ion/Li-Po 4S z wyświetlaczem LED

Kompaktowy moduł wskaźnika poziomu naładowania przeznaczony do precyzyjnego monitorowania stanu pakietów 4S Li-Ion oraz Li-Po. Urządzenie idealnie sprawdza się w aplikacjach wymagających ciągłego śledzenia napięcia w zakresie od 13,2 V do 16,8 V. Wyposażony w czytelny, 4-stopniowy wyświetlacz LED, pozwala na szybką ocenę dostępnej energii.

Kluczowe cechy techniczne

• Zakres pomiarowy: 13,2 - 16,8 V
• Zasilanie: bezpośrednio ze źródła pomiaru
• Wskaźnik LED: 4-stopniowy, graficzny
• Częstotliwość odświeżania: 500 ms / pomiar
• Temperatura pracy: od -10°C do 65°C
• Wymiary: 44 x 20 x 9,2 mm
• Kolor podświetlenia bloków: niebieski
• Kolor podświetlenia otoczki baterii: czerwony

Poziomy naładowania na wyświetlaczu

Wskaźnik automatycznie zmienia liczbę podświetlonych bloków w zależności od aktualnie zmierzonego napięcia pakietu:

• Poniżej 13,2 V: 0 bloków
• 13,2 V - 14,0 V: 1 blok
• 14,0 V - 14,8 V: 2 bloki
• 14,8 V - 15,6 V: 3 bloki
• Powyżej 15,6 V: 4 bloki

Przykładowe zastosowania

• Monitorowanie stanu zasilania w modelach RC i dronach
• Kontrola pakietów w przenośnych systemach audio
• Wskaźnik naładowania w elektronarzędziach zasilanych ogniwami 4S
• Systemy zasilania awaryjnego i mobilne stacje zasilania
• Projekty DIY i robotyka (do Arduino, do ESP8266, do ESP32, do Raspberry Pi)

Korzyści

• Błyskawiczny odczyt stanu baterii dzięki kontrastowym kolorom
• Łatwy montaż w dowolnej obudowie dzięki kompaktowym wymiarom
• Brak konieczności dodatkowego zasilania - moduł pobiera energię bezpośrednio z mierzonego źródła
• Wysoka niezawodność i stabilność pomiarów w szerokim zakresie temperatur
• Estetyczny wygląd, który profesjonalnie prezentuje się w gotowych projektach
