Wydajna przetwornica Step-Down 7-24V na 3.3 5 9V 12V 5A obniżająca napięcie

Wydajna przetwornica step-down 7-24V na regulowane 3.3V, 5V, 9V, 12V z prądem do 5A.

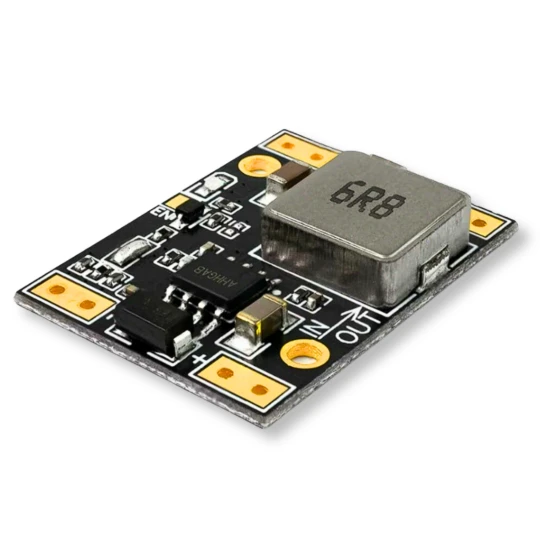

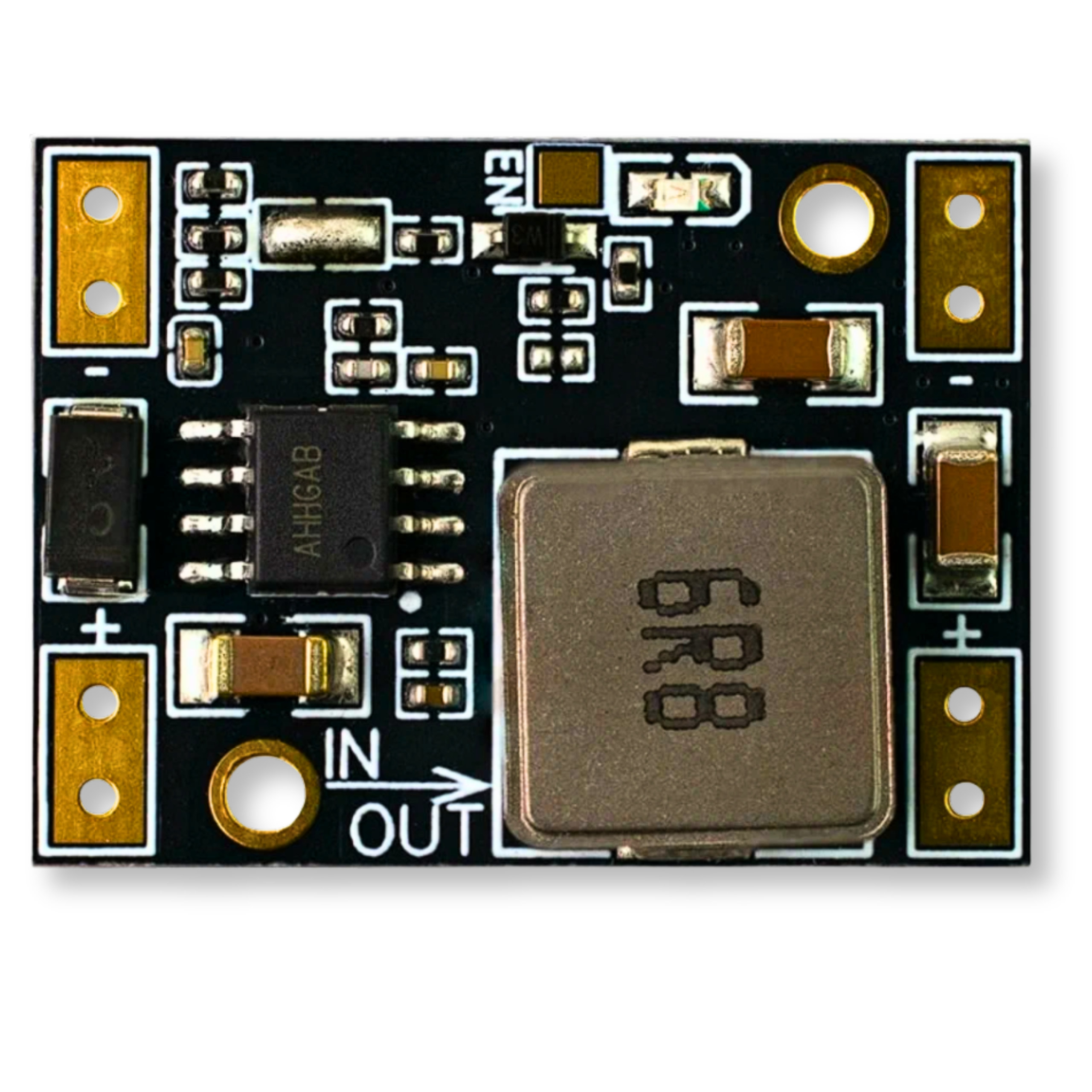

Ta kompaktowa przetwornica napięcia DC-DC służy do obniżania napięcia wejściowego z zakresu 7V do 24V na stabilne napięcie wyjściowe: 3.3V, 5V, 9V lub 12V. Moduł charakteryzuje się wysoką wydajnością prądową, sięgającą do 5A, co pozwala na zasilanie wymagających urządzeń elektronicznych. Dzięki zastosowaniu prostowników synchronicznych oraz dużego ceramicznego kondensatora, przetwornica generuje niewiele ciepła i zapewnia stabilną pracę. Pozłacane ścieżki zwiększają niezawodność urządzenia.

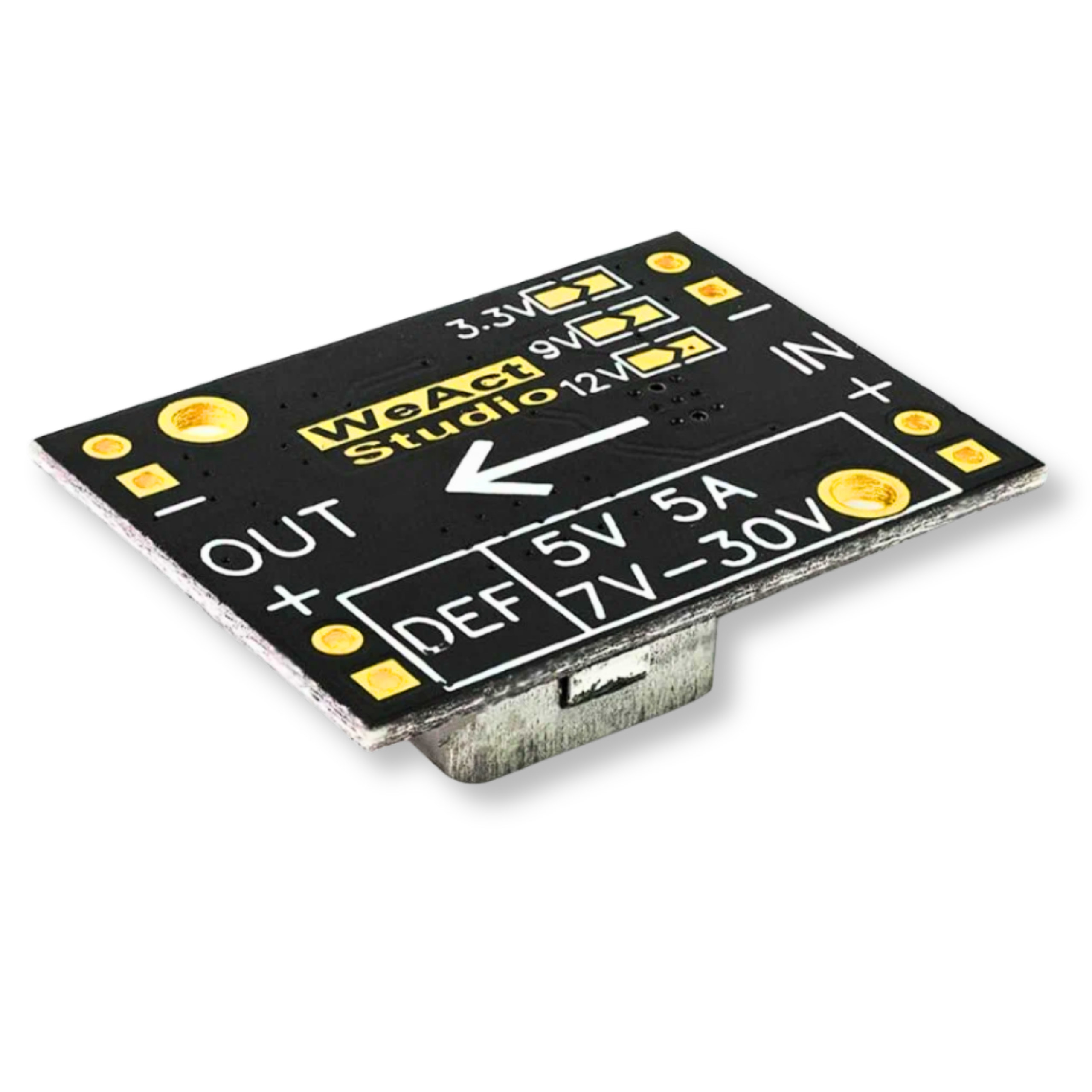

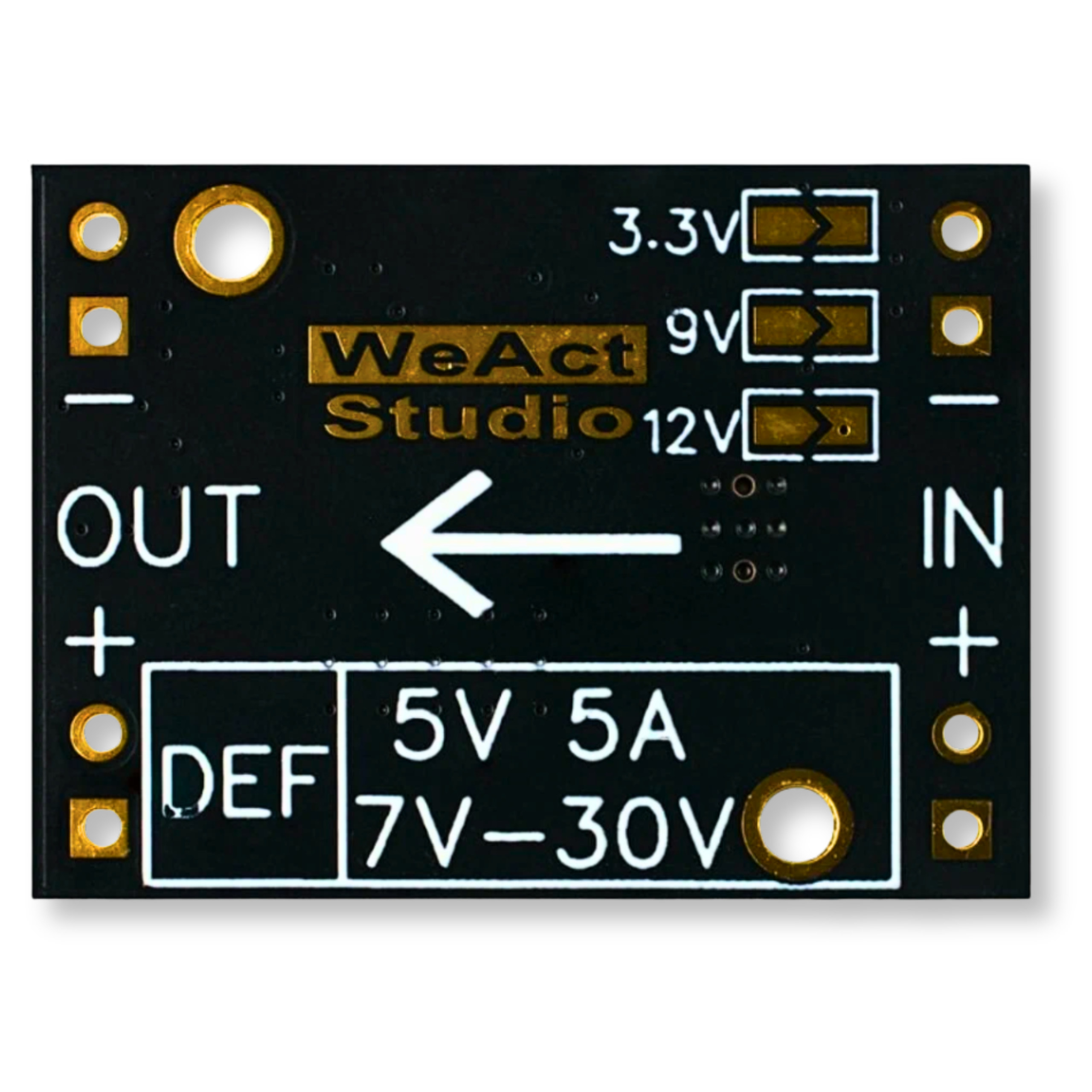

Napięcie wyjściowe jest domyślnie ustawione na 5V. Zmiana na 3.3V, 9V lub 12V odbywa się poprzez rozlutowanie zworki 5V i zwarcie odpowiednich zworek po drugiej stronie płytki. Moduł wyposażono w diodę sygnalizującą pracę oraz otwory montażowe, co ułatwia integrację. Posiada wbudowane zabezpieczenia nadprądowe, przeciwzwarciowe oraz przed przegrzaniem, a także funkcję soft-start ograniczającą prąd rozruchowy. W przypadku ciągłej pracy z dużym prądem zaleca się zastosowanie dodatkowego radiatora.

Specyfikacja techniczna:

• Typ: Przetwornica step-down (obniżająca napięcie)
• Napięcie wejściowe: Od 7V do 24V
• Napięcia wyjściowe i maksymalny prąd: 3.3V/5A, 5V/5A (domyślne), 9V/2.4A, 12V/1.5A
• Maksymalny prąd wyjściowy: Do 5A
• Regulacja napięcia wyjściowego: Poprzez rozlutowanie zworki 5V i zwarcie odpowiednich zworek
• Sprawność: Do 90% (zależna od obciążenia i napięcia)
• Zabezpieczenia: Nadprądowe, przeciwzwarciowe, przed przegrzaniem, soft-start
• Wymiary: 27mm x 20mm x 5mm
• Dodatkowe cechy: Dioda sygnalizująca pracę, 2 otwory montażowe, pozłacane ścieżki

Przykładowe zastosowania:

• Zasilanie komponentów elektronicznych w modelarstwie (np. drony, robotyka).
• Stabilne zasilanie oświetlenia LED.
• Integracja w projektach DIY i systemach automatyki wymagających kompaktowego i wydajnego źródła zasilania.
