Wyświetlacz LCD TFT ST7789 2,25" 76 x 284 SPI do Arduino ESP32 YoRadio

Wyświetlacz LCD TFT ST7789 2,25" 76 x 284 SPI

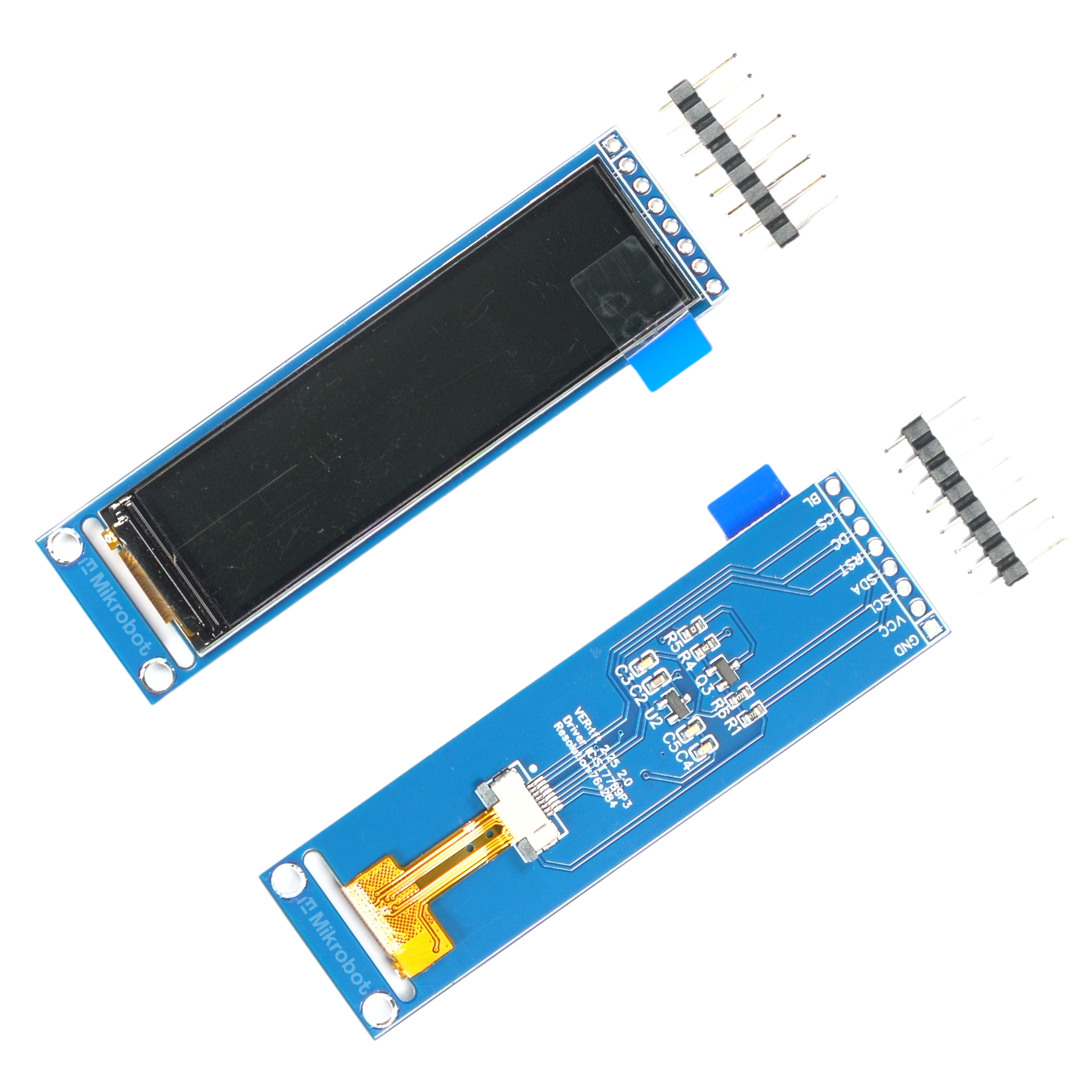

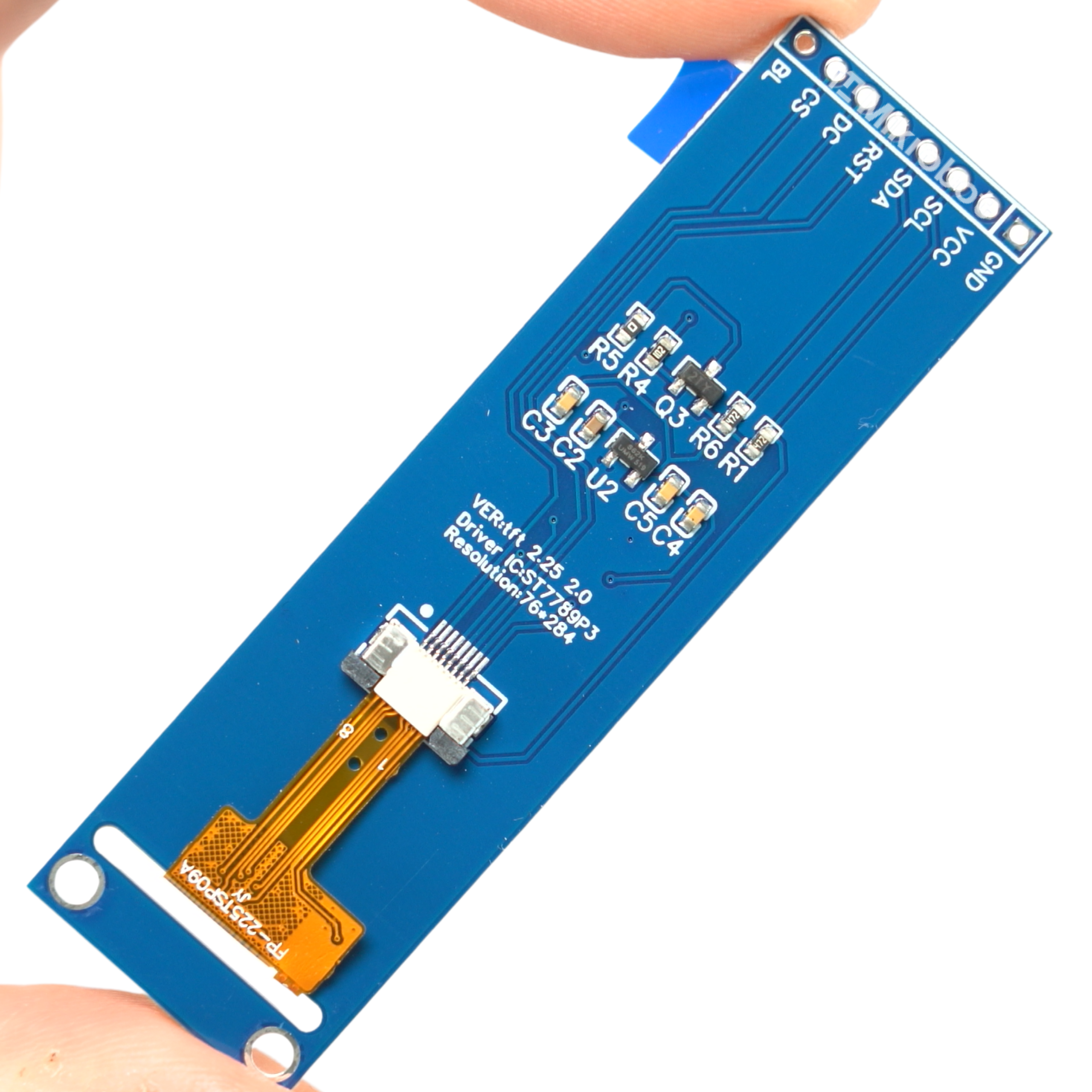

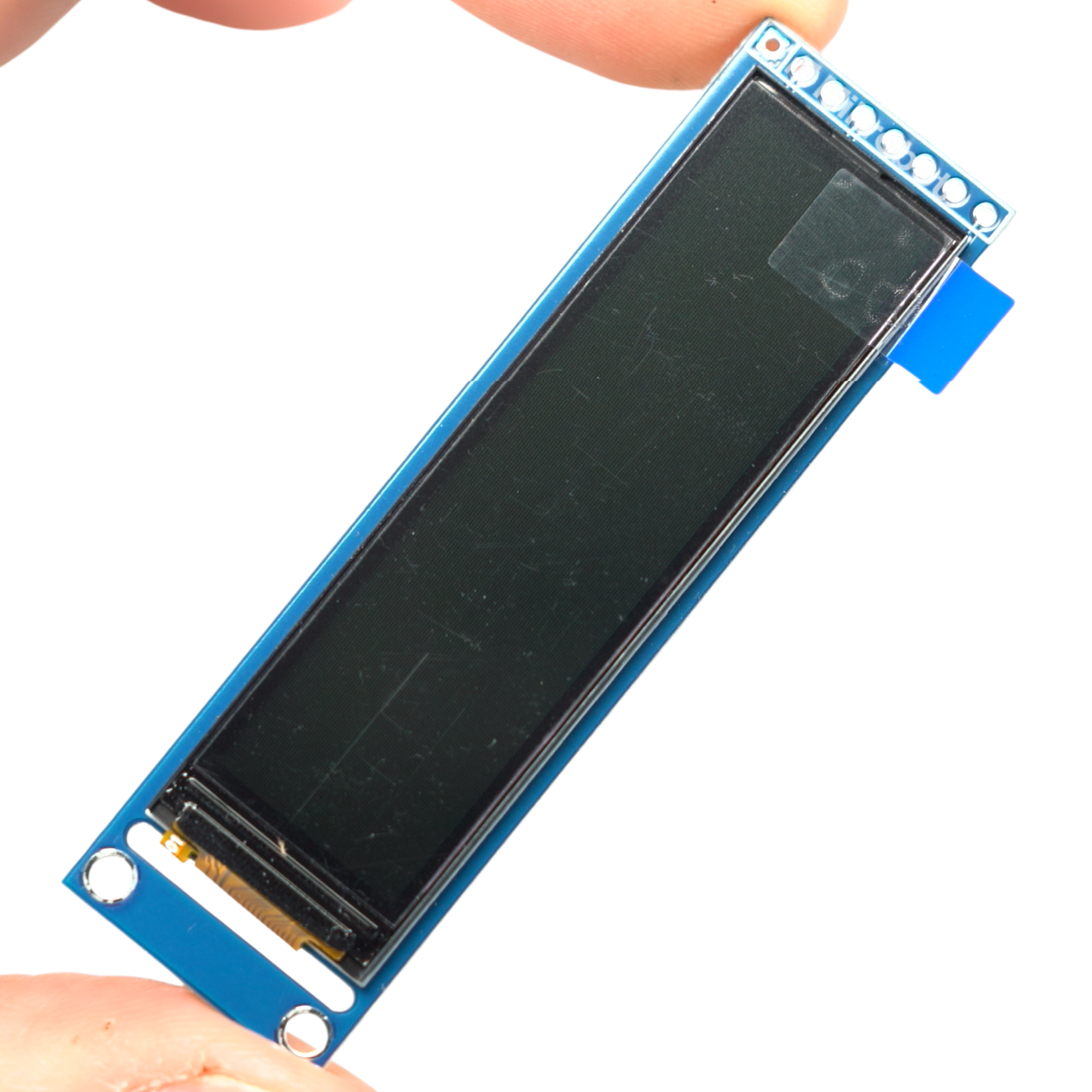

Kolorowy moduł wyświetlacza o przekątnej 2,25 cala i rozdzielczości 76 x 284 pikseli. Ekran oparty jest na matrycy TFT LCD oraz popularnym układzie sterującym ST7789. Komunikacja odbywa się za pośrednictwem szybkiej magistrali SPI, co sprawia, że moduł można w prosty sposób połączyć z popularnymi platformami sprzętowymi. Wyświetlacz jest przeznaczony do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi. Całość dostarczana jest w bezpiecznym, plastikowym opakowaniu wraz z dołączoną listwą goldpin.

Kluczowe cechy techniczne

• Przekątna ekranu: 2,25 cala
• Rozdzielczość: 76 x 284 px
• Napięcie zasilania: 2,8 V - 3,3 V
• Typ zastosowanej matrycy: LCD TFT
• Układ sterujący: ST7789
• Interfejs komunikacyjny: SPI
• Wymiary całego modułu: 73,15 x 21,08 x 3,56 mm
• Wymiary wyświetlacza: 62,5 x 17,9 x 2,36 mm
• Aktywny obszar roboczy ekranu: 55,295 x 14,797 mm

Przykładowe zastosowania

Dzięki nietypowym proporcjom ekranu, moduł doskonale sprawdzi się w projektach wymagających prezentacji danych w formie podłużnego i czytelnego panelu.

• Budowa stacji pogodowych z poziomym interfejsem
• Wąskie panele informacyjne w systemach inteligentnego domu
• Osobiste urządzenia pomiarowe i analizatory widma
• Własne odtwarzacze radiowe (np. oprogramowanie yoradio)
• Interfejsy użytkownika w kompaktowych urządzeniach IoT

Korzyści

Zastosowanie sprawdzonego kontrolera ST7789 gwarantuje łatwy dostęp do popularnych bibliotek programistycznych, co znacznie przyspiesza proces prototypowania.

• Szybki przesył danych dzięki interfejsowi SPI wymagającemu niewielkiej liczby wyprowadzeń
• Szeroka kompatybilność z nowoczesnymi układami pracującymi na napięciu 3,3 V
• Unikalny format obrazu pozwalający na tworzenie nieszablonowych interfejsów graficznych
• Dobra jakość i czytelność obrazu wynikająca z zastosowania sprawdzonej matrycy TFT
• Wygoda magazynowania i transportu za sprawą dedykowanego, plastikowego pudełka
